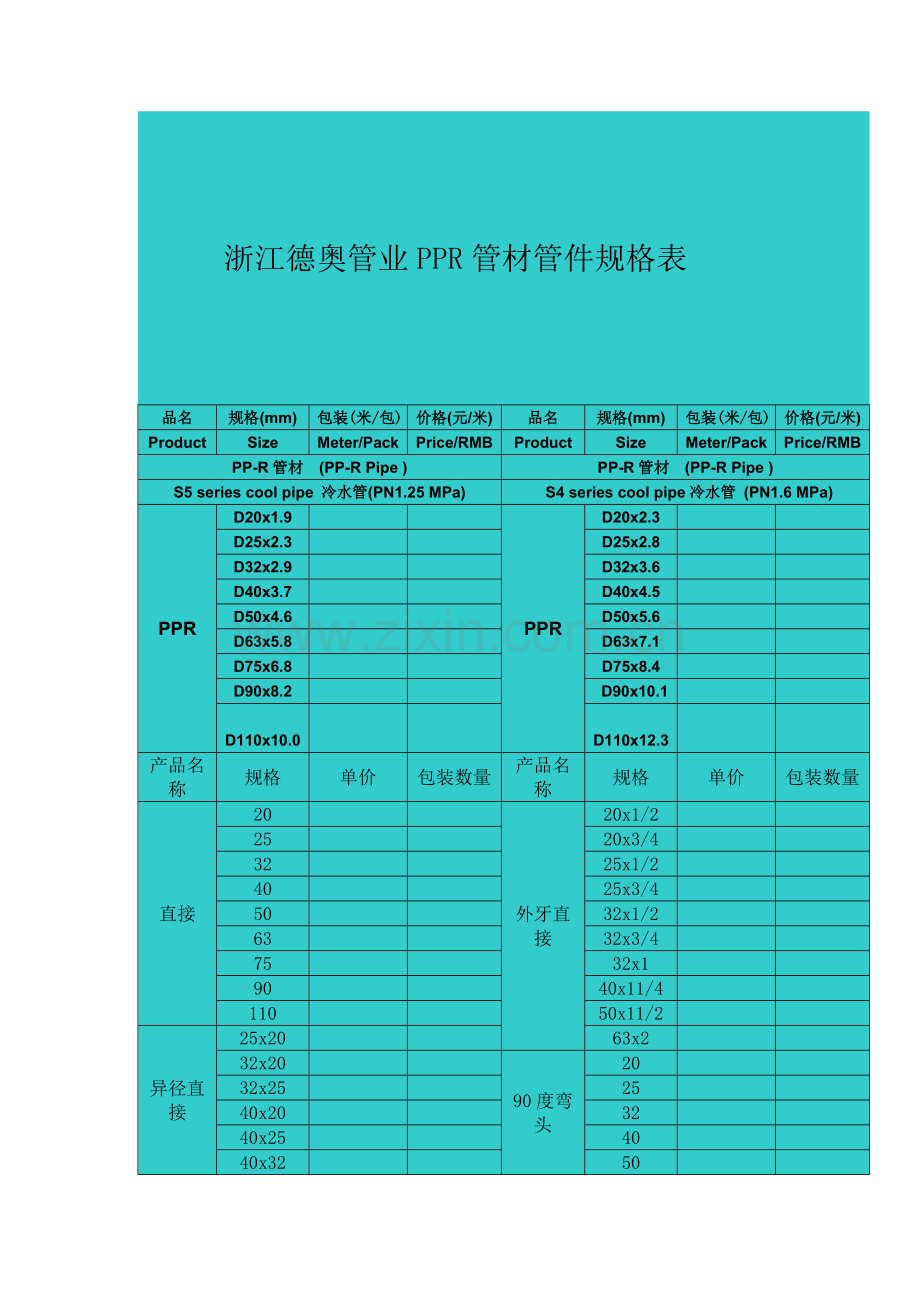

浙江德奥管业PPR管材管件规格表
品名
规格(mm)
包装(米/包)
价格(元/米)
品名
规格(mm)
包装(米/包)
价格(元/米)
Product
Size
Meter/Pack
Price/RMB
Product
Size
Meter/Pack
Price/RMB
PP-R管材 (PP-R Pipe )
PP-R管材 (PP-R Pipe )
S5 series cool pipe 冷水管(PN1.25 MPa)
S4 series cool pipe冷水管 (PN1.6 MPa)
PPR
D20x1.9
PPR
D20x2.3
D25x2.3
D25x2.8
D32x2.9
D32x3.6
D40x3.7
D40x4.5
D50x4.6
D50x5.6
D63x5.8
D63x7.1
D75x6.8
D75x8.4
D90x8.2
D90x10.1
D110x10.0
D110x12.3
产品名称
规格
单价
包装数量
产品名称
规格
单价
包装数量
直接
20
外牙直接
20x1/2
25
20x3/4
32
25x1/2
40
25x3/4
50
32x1/2
63
32x3/4
75
32x1
90
40x11/4
110
50x11/2

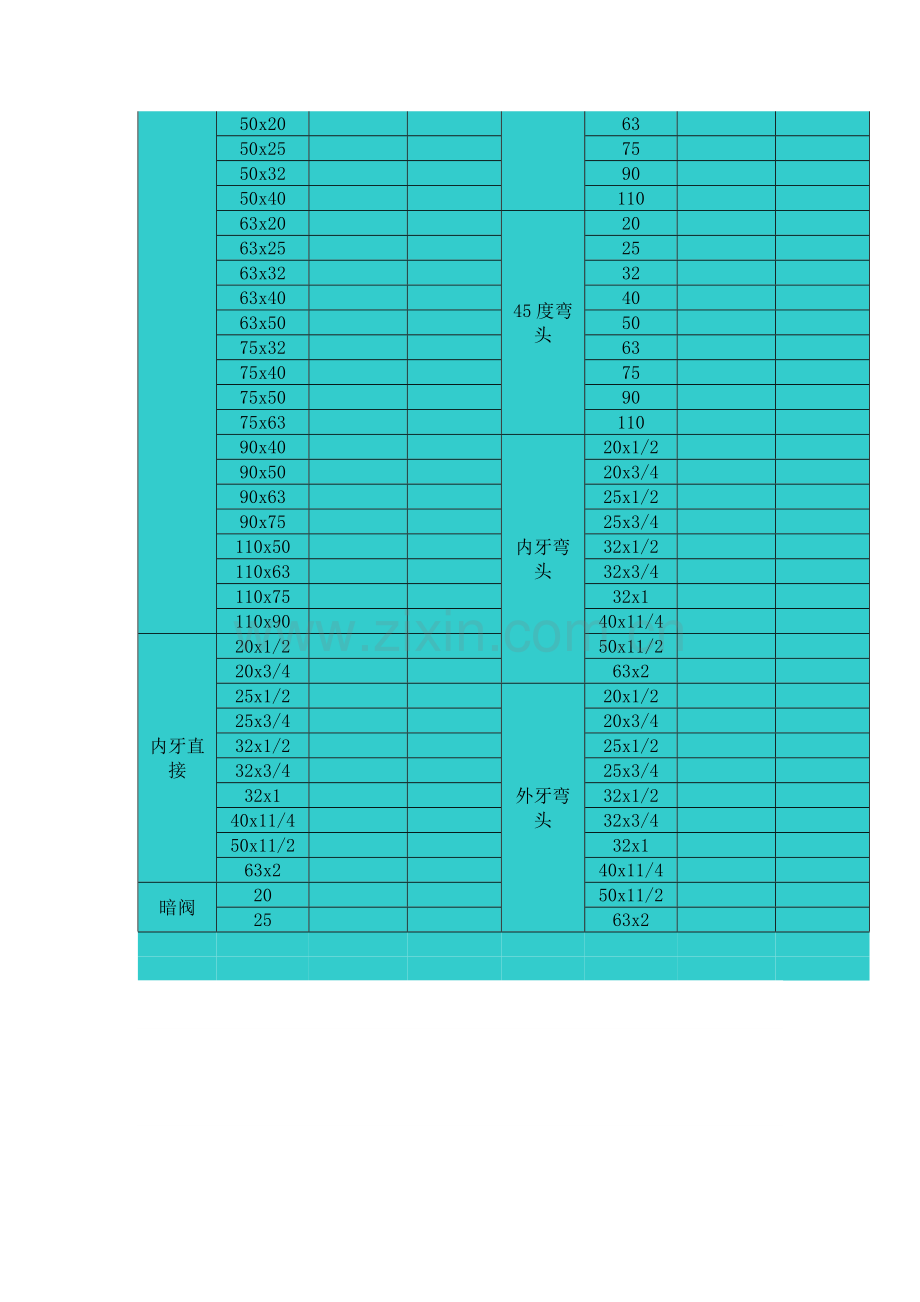

异径直接
25x20
63x2
32x20
90度弯头
20
32x25
25
40x20
32
40x25
40
40x32
50
50x20
63
50x25
75
50x32
90
50x40
110
63x20
45度弯头
20
63x25
25
63x32
32
63x40
40
63x50
50
75x32
63
75x40
75
75x50
90
75x63
110
90x40
内牙弯头
20x1/2
90x50
20x3/4
90x63
25x1/2
90x75
25x3/4
110x50
32x1/2
110x63
32x3/4
110x75
32x1
110x90
40x11/4
内牙直接
20x1/2
50x11/2
20x3/4
63x2
25x1/2
外牙弯头
20x1/2
25x3/4
20x3/4
32x1/2
25x1/2
32x3/4
25x3/4
32x1
32x1/2
40x11/4
32x3/4
50x11/2
32x1
63x2
40x11/4
暗阀
20
50x11/2
25
63x2
德奥管业PPR管的规格标识
S5系列的，压力1.0Mpa，管道从直径20到直径110；S4系列的，压力1.25Mpa，管道从直径20到直径110；S3.2系列的，压力1.6Mpa，管道从直径20到直径110；S2.5系列的，压力2.0Mpa，管道从直径20到直径63；
德奥PPR管的规格标识:
PPR管材规格用管系列S、公称外径dn×公称壁厚en表示
例：PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚en2.5mm
表示为S5、dn25×en2.5mm
PPR管系列S：是用以表示ppr管材规格的无量纲数值系列，有如下关系S=（dn-en）/ 2 en
其中：dn——PPR公称外径，单位为mm
en——PPR公称壁厚，单位为mm
一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列
PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列。
PPR管规格PPR标准尺寸率SDR：为PPR管材公称外径dn与公称壁厚en的比值。
PPR管规格SDR与PPR管系列的关系如下：SDR=2S+1
PPR管件规格的表示方法：
PPR管件公称外径dn 指与PPR管件相连的PPR管材的公称外径。PPR管件的壁厚应不小于相同PPR管系列S的PPR管材的壁厚。
大部分企业PPR管件都只有最高标准S2一个系列,冷热水全部试用
PPR管规格S5系列--------------1.25兆帕(12.5公斤)
PPR管规格S4系列--------------1.6兆帕(16公斤)
PPR管规格S3.2系列------------2.0兆帕(20公斤)
PPR管规格S2系列--------------2.5兆帕(25公斤)
PP-R与钢管连接方法
PP-R管与钢管连接分为两种:丝扣连接和法兰连接
PP-R :DN20接钢管4分丝扣或法兰
PP-R: DN25接钢管6分丝扣或法兰
PP-R: DN32接钢管1 寸丝扣或法兰
PP-R: DN40接钢管1 1/2寸丝扣或法兰
PP-R: DN50接钢管1 3/4寸丝扣或法兰
PP-R: DN63接钢管2寸丝扣或法兰
PP-R: DN75接钢管21/2寸丝扣或法兰
PP-R: DN90接钢管23/4寸丝扣或法兰
PP-R: DN110接钢管3寸丝扣或法兰
