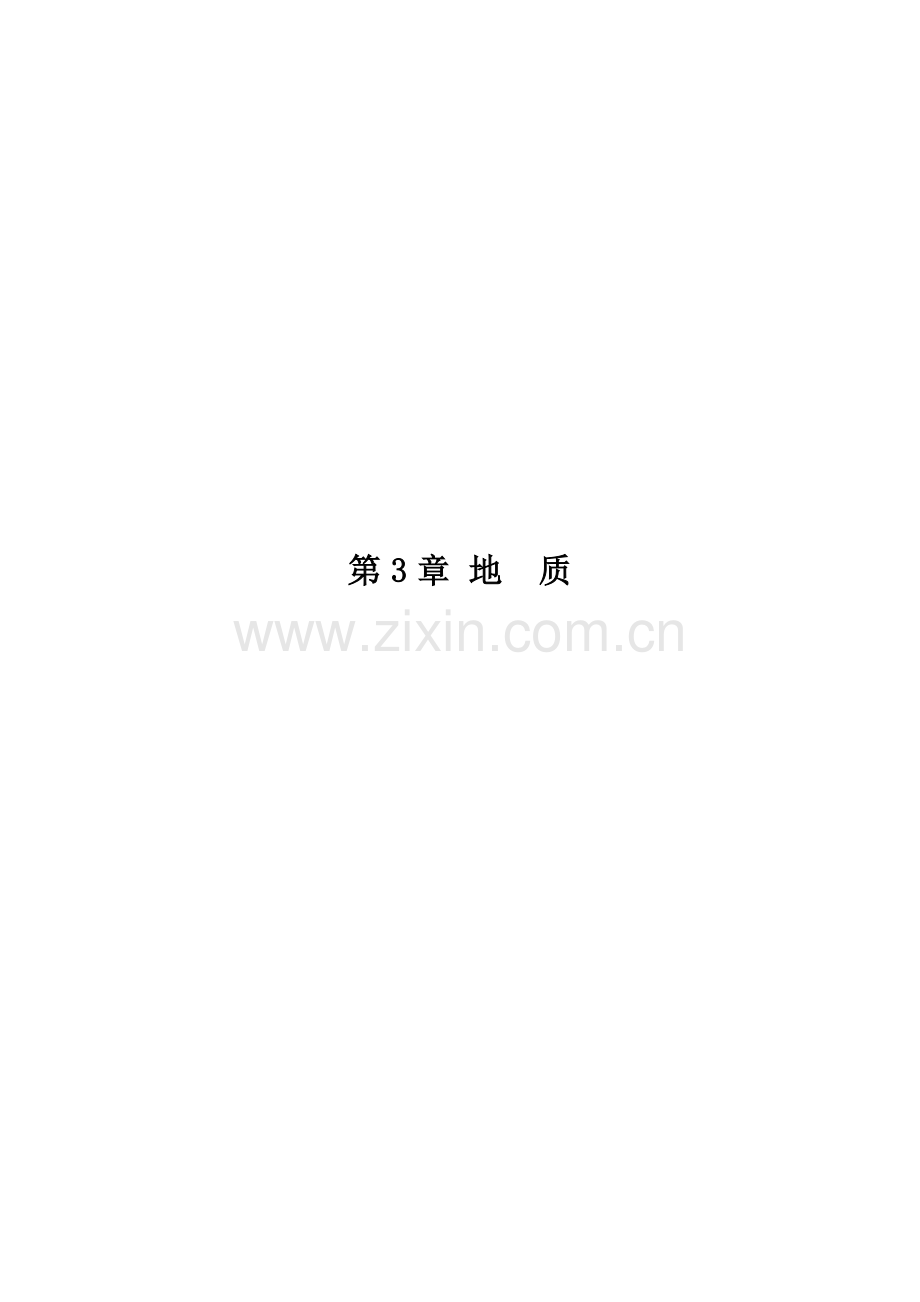

第3章 地 质

目 录
3.1 绪言 1
3.2 区域地质概况 2
3.2.1 地形地貌及物理地质现象 2
3.2.2 地层岩性 2
3.2.3 地质构造 3
3.2.4 区域稳定问题 3
3.2.5 水文地质条件 4
3.3 各建筑物区工程地质条件 4
3.3.1 首部枢纽工程地质条件 4
3.3.2 引水线路工程地质条件 10
3.3.3 厂区枢纽工程地质条件 13
3.4 天然建筑材料 21
3.4.1 石料 21
3.4.2 砂料 22
3.5 工程地质评价与结论 22
3.6 今后工作意见及工程注意事项 23
3.6.1 今后工作意见 23
3.6.2 工程注意事项 23
维西县老安统水电站初步设计报告 第3章 地 质

- 24 -

3.1 绪言
老安统河、可波河、格丁洛科河分别是澜沧江右岸一级支流，老安统电站位于澜沧江右岸，所处地理坐标为北纬27°44′～27°49′，东经98°97′～99°03′。
该电站计划装机容量为12.4MW，为小（二）型电站，三条引水隧洞将老安统河、可波河、格丁洛科河水汇集一处，设计流量为1.4m3/s，压力管线相对高差达900m，分三级开发，厂区位于老安统河与可波河之间的山坡及老安统河出口处。
根据《中小型水利水电工程地质勘察规范》（SL55-93）和《水利水电工程地质勘察规范》（GB50287-99）及有关技术要求，根据工程枢纽实际地质情况，有针对性地进行了工程地质测绘、勘探、试验工作，采用地表调查（即工程地质测绘）为主，对坝址、前池压力管线及隧洞进出口等采用坑探、洞探的方法，并取样进行试验；厂房位置采用钻探的方法，通过对勘测资料的整理、分析、研究，基本掌握了工程区的工程地质情况，为水工设计提供了基础地质资料和地质参数。
本阶段勘察工作于2004年7月6日进场，8月21日完成野外地形图测绘、地表调查（即工程地质测绘）、钻探、洞探和坑探及岩土取样的工作，8月22日开始室内岩石试验、室内资料整理、图件编制和报告编写工作。具体完成工作量如下：
表3-1 工程地质勘测完成工作量一览表
序号
工作内容
完成工作量
单位
1
工程地质测绘（1：50000）
42
Km2
2
工程地质剖面测绘
11
条
3
坑 探
39
个
4
洞 探
20/5
m/个
5
钻 探
54.8/4
m/个
6
取 样
5
组
7
室内原状样试验
5
组
8
天然建筑材料调查（含岩样、砂样试验）
6
组
本次工程地质勘测工作完成后，预计提交如下成果：
（1）老安统电站岩土工程勘察报告一份
（2）格丁洛科河坝址区工程地质剖面图（1：200）
（3）可波河坝址区工程地质剖面图（1：200）
（4）老安统河坝址区工程地质剖面图（1：200）
（5）老安统电站一级前池Ⅰ－Ⅰ′、Ⅱ－Ⅱ′、Ⅰ－Ⅱ、Ⅰ′－Ⅱ′工程地质剖面图（1：200）
（6）老安统电站一级厂房—二级前池工程地质剖面图（1：200）
（7）老安统电站二级厂房—三级前池工程地质剖面图（1：200）
（8）老安统电站三级厂房工程地质剖面图（1：200）
（9）老安统电站钢管道工程地质纵剖面图（方案一）（1：500）
（10）老安统电站钢管道工程地质纵剖面图（方案二）（1：500）
（11）老安统电站钢管道工程地质横剖面图（1：200）
（12）老安统电站引水明渠工程地质剖面图（1：500）
（13）老安统电站建筑材料分布图（1：50000）
（14）老安统电站区域地质图（1：50000）
3.2 区域地质概况
3.2.1 地形地貌及物理地质现象
老安统电站处于维西县叶枝乡澜沧江右岸，地貌为构造深切割高山与侵蚀堆积河谷地貌相间，绝大部分为构造深切割高山地貌。工程区内最大海拔高程达2900m，最小为1770m，相对高差为1130m。在澜沧江的强烈下切下，形成典型的“V”字型大峡谷。
格丁洛科河、可波河与老安统河为工程区内澜沧江右岸的三条支流，均发源于碧罗雪山，均由西向东流入澜沧江，总体均呈“V”字型谷，地形陡峻，水流湍急。在老安统河与可波河之间的山坡上，发育有数级侵蚀台地。
由于断层的影响，使得区内山坡陡峻，河谷狭窄，岩体稳定性较差，滑坡、泥石流等物理地质现象时有发生。
3.2.2 地层岩性
工程区内出露的地层主要为第四系、侏罗系和二叠系，现由新到老分述如下：
1）第四系（Ｑ）：主要为残坡积和冲洪积碎石土。残坡积碎石土分布于山坡及坡脚处，厚3.0～4.0m，由腐殖土和基岩风化物组成。冲洪积碎石土沿河零星分布，厚3.0～5.0m，由块石、漂石、砂卵石等组成，成分复杂，分选性差，磨圆度较好。
2）侏罗系（Ｊ）：侏罗系中统花开左组上段主要由紫红色板岩夹砂岩组成，主要分布于三级钢管道及泄水槽沿线。
3）二叠系（P）：二叠系主要由青灰色板岩夹砂岩组成，主要分布于隧洞，坝址，一、二级钢管道及泄水槽沿线。
3.2.3 地质构造
工程区地处三江褶皱系与扬子地台的衔接部位，区内发育有二条断层，均呈南北走向，F1断层岩石破碎，宽约5～10m，产状为245°∠55°，距离三级厂房约50～100m，对所建工程不会构成威胁。F2断层从一级厂房和二级厂房之间通过，产状为260°∠60°，对钢管道的建设有一定影响，该断层有一分支断层，其产状为237°∠50°，因偏离建设区较远，对本工程建设无影响。
3.2.4 区域稳定问题
3.2.4.1 构造稳定
工程区地处金沙江～元江地震带和怒江～澜沧江地震带之间的板块缝合带。一般震级中心不在该区域内，仅属波及地带。根据《中国地震动参数区划图》（GB18306－2001），该区内地震动峰值加速度为0.10g，地震动反应谱特征周期为0.45s。
3.2.4.2 河谷岸坡稳定
受断层及构造应力的影响，区内山坡陡峻，河谷狭窄，岩体稳定性较差，滑坡、泥石流等物理地质现象发育，区域内河谷岸坡稳定性较差。
老安统河右坝肩上方有一小溪，在水的长期作用下，可能会发生残坡积物的表层滑移，对坝体有一定的影响，左坝肩以上残坡积物较厚，地下水位浅，岸坡稳定性较差。格丁洛科河与可保迪落河的坝址均处于较坚实的山脊部，岩体较稳定，基本上避开了崩塌、滑坡等大的不良物理地质现象，处于岸坡稳定相对较好的地段。但在施工过程中，应注意避免开挖破坏边坡的稳定性。
3.2.5 水文地质条件
工程区内的地下水类型为基岩裂隙水和松散层孔隙水。基岩裂隙水主要赋存于侏罗系、二叠系碎屑岩中，松散层孔隙水主要赋存于冲洪积层与残坡积层中。地下水主要受大气降水补给，其运移和富集亦受降水的制约，水位变化受季节及河水位控制较明显，其补迳排方式为大气降水→基岩裂隙水→松散层孔隙水→河流，地下水位埋深在0.5m～5.0m。
根据该区以往工程实践，区内地下水对混凝土基本无侵蚀作用。
3.3 各建筑物区工程地质条件
3.3.1 首部枢纽工程地质条件
3.3.1.1 格丁洛科河首部枢纽工程地质条件
1、基本地质条件
该坝址位于格丁洛科河上游，海拔高程在2860m～2900m，该段河流由西往东汇入澜沧江，河谷狭窄，宽10～16m，为“V”型河谷，两岸岸坡陡峻，为残坡积碎石土覆盖，河谷为冲洪积砂卵砾石覆盖。现分别对坝址左岸、河床段及坝址右岸进行评述如下：
1）坝址区左岸地形陡峻，有一剥蚀坡积台地，岸坡坡度44°～59°，为第四系残坡积（Qel+dl）碎石土覆盖，厚度约0.5～1.6m，杂色，稍密～中密，含大量岩石风化碎屑，一般在0.1～0.4m，棱角状，主要成分为板岩，表层有约0.2m的腐殖土。
下伏基岩为二叠系（P）板岩夹砂岩，青灰色，强风化～弱风化，岩层产状为270°∠66°，多呈整体块状结构。
2）坝址区河床段宽约10m，第四系冲洪积砂卵砾石（Qal+pl），杂色，稍密～中密，厚约5m，主要是以漂石、块石为主的砂卵砾石，漂石、块石多在0.5～2.0m之间，夹有少量粒径为0.1～2.0m的小漂石及砂卵砾石，其成分为砂岩及板岩。
下伏基岩为二叠系（P）板岩夹砂岩，青灰色，青灰色，强风化～弱风化，多呈整体块状结构。
3）坝址区右岸陡峻，岸坡坡度47°～61°，第四系残坡积物厚度约0.4～1.0m，杂色，稍密～中密，含大量岩石风化碎屑，一般在0.1～0.6m，棱角状，透水性强，主要成分为板岩，表层有约0.3m的腐殖土。
下伏基岩为二叠系（P）板岩夹砂岩，青灰色，强风化～弱风化，岩层产状为276°∠60°，多呈整体块状结构。
2、工程地质条件
1）坝址河段河流由西向东流，两岸地形完整，不对称，左岸有一剥蚀坡积台地，河谷为深切“V”型谷。左岸岸坡坡度44°～59°，第四系残坡积（Qel+dl）层厚度约0.5～1.6m；右岸岸坡坡度47°～61°，第四系残坡积层厚度约0.4～1.0m。河床宽约10m，第四系冲洪积砂卵砾石层厚约5m。沿坝轴线向上游河谷渐渐变宽，向下游河谷变窄，在坝轴线下游约25m处，河谷变开阔。
2）坝址河床下伏基岩为二叠系板岩夹砂岩，青灰色，节理裂隙较发育，强风化层厚约2.0～4.0m，透水性强，呈整体块状结构，弱风化基岩强度大，承载力高，抗冲蚀能力较强，物理力学性能较好。岩层产状为270°～276°∠60°～80°，岩层倾向上游。
3）坝址河床段较为平直，河床坡降约15～16度，水流速度快，冲洪积粉细砂很少，所以产生液化可能性小。河床段冲洪积层厚5m，稍密～中密，分选性差，结构松散，透水性强，抗渗能力弱，作为坝基础存在压缩变形问题及渗透稳定性问题。
4）坝址河床段冲洪积物含漂石、块石和砂砾石等，为极强透水层，渗透系数K﹥10-3cm/s，需做好防渗处理，在基坑开挖中也要进行支护，并采取排水措施。
5）残坡积层主要分布在岸坡上，厚0.4～1.6m，主要成分为基岩风化碎屑，稍密～中密，透水性强，承载力低，物理力学性能差。
6）坝址处于较坚实的山脊部，两岸坡植被良好，岸坡较稳定，但在雨水、河水冲蚀及施工卸荷作用下，表层残坡积土、风化岩体稳定性较差，需进行支护处理。
坝址区无大的不良地质现象，潜在不良地质现象为施工开挖导致的边坡稳定性问题及隧洞进口处的高仰角问题。
7）坝址区岩土体物理力学性质地质参数如表3-2：

3-2 坝址区岩土体物理力学性质地质参数表
指标
岩土名称
天然容重
R（g/cm3）
内摩擦角
Φ（°）
摩擦系数
f
容许承载力
R（Mpa）
渗透系数
K（cm/s）
冲洪积砂
卵砾石层
1.6～2.0
15°～20°
0.30～0.4
0.1～0.5
5.5×10-2
强风化砂岩
2.1～2.5
20°～30°
0.30～0.45
1.5～2.5
5.0×10-4
弱风化砂岩
2.5～2.7
25°～35°
0.4～0.5
3.0～4.5
4.0×10-4
8）坝址施工中，清除左、右岸岸坡上的残坡积层，坝肩开挖深度以进入弱风化层以下1～2m为宜。河床段清除冲洪积层，坝基应深入河床基岩弱风化层以下1～2m，冲洪积层稳定性差，透水性强，易坍塌，开挖工程中需及时支护，并做好排水措施。基岩段稳定性较好，在整个坝段可不做防渗处理。
3.3.1.2 可波河首部枢纽工程地质条件
1、基本地质条件
该坝址位于可波河上游，海拔高程在2860m～2900m，该段河流由西往东汇入澜沧江，其河谷狭窄，宽约12m，两岸岸坡陡峻，为残坡积碎石土覆盖，左岸岸坡坡度45°～59°，右岸岸坡坡度50°～64°，为“V”型河谷，两岸地形完整对称。坝轴线向上游河谷渐渐变宽，向下游河谷变窄。现分别对坝址左岸、河床段及坝址右岸进行评述如下：
1）坝址区左岸岸坡陡峻，地形坡度45°～58°，为残坡积碎石土（Qel+dl），杂色，稍密～中密，厚约1.0m，含大量基岩风化碎石，呈棱角状，直径0.1～0.3m占约50﹪，砂砾约占20﹪，其透水性强，承载力低，表层有约0.1～0.2m腐殖土。
下伏基岩为二叠系（P）板岩夹砂岩，青灰色，强风化，呈整体块状结构。
2）坝址区河床段宽约3.2m，河谷宽约12m，河床纵坡降约15度，为“V”型谷，河床被第四系冲洪积砂卵砾石覆盖，厚约2.0～3.2m，含有大量的漂石、块石、砂砾石等，直径在0.1～1.5m之间，漂石、块石约占50﹪，卵石约占20﹪，砂砾石约占10﹪，分选性差，磨圆度较好，为次圆形状，其成分为砂岩及板岩。
下伏基岩为二叠系（P）板岩夹砂岩，青灰色，强风化，呈整体块状结构。
3）坝址区右岸地形坡度50°～64°，第四系残坡积覆盖层厚0.2～2.5m，含有大量基岩风化物，直径0.05～0.2m的约占60﹪，杂色，稍密～中密，棱角状，主要成分为板岩。
下伏基岩为二叠系上统（P）板岩夹砂岩，青灰色，强风化，呈整体块状结构。
2、工程地质条件
1）坝址河段河流由西向东流，两岸地形完整对称，河谷为深切“V”型谷。左岸岸坡坡度45°～58°，第四系残坡积（Qel+dl）层厚度约1.0m；右岸岸坡坡度50°～64°，第四系残坡积层厚度约0.2～2.5m。河谷宽约12m，第四系冲洪积砂卵砾石层厚约2.0～3.2m。两岸植被发育良好，边坡稳定。
2）坝址区下伏基岩为二叠系板岩夹砂岩，青灰色，节理裂隙较发育，强风化层厚约2.0～4.0m，透水性强，呈整体块状结构，弱风化基岩强度大，承载力高，抗冲蚀能力较强，物理力学性能好。岩层产状为280°∠43.5°、277°∠52°，岩层倾向上游。
3）坝址河床段弯曲，坝轴线上游较宽，下游窄而弯曲，河床纵坡降约15度，水流速度快，冲洪积粉细砂少，产生液化的可能性小。河床段冲洪积层厚约2.0～3.2m，稍密～中密，分选性差，磨圆度较好，为次圆形状，结构松散，透水性强，抗渗能力弱，作为坝基础存在压缩变形问题和渗透稳定性问题。
4）坝址河床段冲洪积层为极强透水层，渗透系数K＞10-3cm/s，对冲洪积层需做好防渗处理，在基坑开挖过程中也要进行支护，并采取排水措施。
5）残坡积层主要分布在岸坡上，厚0.2～2.5m，主要成分为基岩风化碎屑，稍密～中密，透水性强，承载力低，物理力学性能差。
6）坝址处于较坚实的山脊部，两岸坡植被良好，岸坡较稳定，但在雨水、河水冲蚀及施工卸荷作用下，表层残坡积土、风化岩体稳定性较差，需进行支护处理。
坝址区无大的不良地质现象，潜在不良地质现象为施工开挖导致的边坡稳定性问题及隧洞进出口处的高仰角问题。
7）坝址区各岩土体物理力学性质地质参数如表3-3：

表3-3 坝址区各岩土体物理力学性质地质参数表
指标
岩土名称
天然容重
r（g/cm3）
内摩擦角
Φ（°）
摩擦系数
f
容许承载力
R（Mpa）
渗透系数
K（cm/s）
残坡积层
1.5～1.8
10°～20°
0.20～0.25
0.3～0.8
3.0×10-2
冲洪积砂
卵砾石层
1.8～2.2
15°～25°
0.50～0.55
1.0～1.8
5.5×10-2
强风化砂岩
2.1～2.5
20°～30°
0.30～0.45
2.1～2.7
5.0×10-4
弱风化砂岩
2.3～2.6
35°～45°
0.45～0.60
2.5～3.7
4.0×10-4
8） 清除左、右岸岸坡上的残坡积层，两坝肩开挖深度以进入弱风化层以下1～2m为宜。河床段清除冲洪积层，坝基应深入河床基岩弱风化层以下1～2m，冲洪积层段稳定性差，透水性强，易坍塌，开挖工程中需及时支护，并做好排水措施。基岩段稳定性较好，在整个坝段可不做防渗处理。
3.3.1.3 老安统河首部枢纽工程地质条件
1、基本地质条件
该坝址位于老安统河上游，海拔高程在2850m～2900m，该段河流由西往东汇入澜沧江，河谷狭窄，宽约15～20m，两岸岸坡陡峻。为残坡积碎石土覆盖，左岸岸坡坡度约23°～49°，右岸岸坡坡度19°～64°，为“V”型河谷。坝轴线向上游河床渐渐变窄，下游河谷变宽。现分别对坝址左岸、河床段及坝址右岸进行评述如下：
1）坝址区左岸地形完整，地形坡度23°～49°，为冲洪积砂卵砾石（Qel+pl），杂色，稍密～中密，厚约3.0～4.2m，含有大量的漂石、块石、砂砾石等，磨圆度较好，呈次圆状，直径0.1～0.5m占约60﹪，砂砾约占20﹪，其透水性强，承载力低，压缩变形大。
下伏基岩为二叠系（P）板岩夹砂岩，青灰色，强风化，呈整体块状结构。
2）坝址区河床段宽约7.2m，河谷宽约15～20m，坝轴线处河床纵坡降约9.5度，为“V”型谷，河床被第四系冲洪积砂卵砾石覆盖，厚约2.0～3.2m，含有大量的漂石、块石、砂砾石等，直径在0.3～1.0m之间，漂石、块石约占60﹪，卵石约占10﹪，砂砾石约占15﹪，分选性差，磨圆度较好，为次圆形状，其成分为砂岩及板岩。
下伏基岩为二叠系（P）板岩夹砂岩，青灰色，强风化，呈整体块状结构。
3）坝址区右岸地形坡度约19°，坝右桩离山坡约10m处，其山坡坡度变陡，约有64°。第四系残坡积覆盖层厚0.4～2.0m，含有大量基岩风化物，直径0.1～0.4m的占约60﹪，杂色，稍密～中密，棱角状，主要成分为板岩。
下伏基岩为二叠系（P）上统板岩夹砂岩，青灰色，强风化，呈整体块状结构。
2、工程地质条件
1）坝址河段河流由西向东流，两岸地形完整对称，河谷为深切“V”型谷。左岸岸坡坡度23°～49°，为第四系冲洪积砂卵砾石（Qal+pl）覆盖，厚约3.0～4.2m；右岸岸坡坡度19°～64°，第四系残坡积层（Qel+dl）厚度约0.4～2.0m。河谷宽约15～20m，第四系冲洪积砂卵砾石层厚约3.0～4.2m。坝轴线向上游河床渐渐变窄，向下游河床变宽。两岸植被发育良好，边坡稳定。
2）坝址河床下伏基岩为二叠系板岩夹砂岩，青灰色，节理裂隙较发育，强风化层厚约1.4～2.6m，呈整体块状结构，弱风化基岩，强度大，抗冲蚀能力较强，物理力学性能好。岩层产状为286°∠60°，岩层倾向上游。
3）坝址河床段上游平直、狭窄，下游弯曲、宽阔，河床纵坡降约9.5度，水流速度较快，冲洪积粉细砂少，产生液化的可能性小。河床段冲洪积层厚约3.0～4.2m，稍密～中密，分选性差，磨圆度较好，为次圆形状，结构松散，透水性强，抗渗能力弱，作为坝基础存在压缩变形问题及渗透稳定性问题。
4）坝址河床段冲洪积层为极强透水层，渗透系数K＞10-3cm/s，对冲洪积层需做好防渗处理，在基坑开挖过程中也要进行支护，并采取排水措施。
5）残坡积层主要分布在岸坡上，厚0.4～2.0m，主要成分为基岩风化碎屑，稍密～中密，透水性强，承载力低，物理力学性能差。
6）坝址处于较坚实的山脊部，两岸坡植被良好，岸坡较稳定，但在雨水、河水冲蚀及施工卸荷作用下，表层残坡积土、风化岩体稳定性较差，需进行支护处理。
坝址区无大的不良地质现象，潜在不良地质现象为施工开挖导致的边坡稳定性问题及隧洞进口处的高仰角问题。
7）坝址区各岩土体物理力学性质地质参数如表3-4：

表3-4 坝址区各岩土体物理力学性质地质参数表
指标
岩土名称
天然容重
r（g/cm3）
内摩擦角
Φ（°）
摩擦系数
f
容许承载力
R（Mpa）
渗透系数
K（cm/s）
残坡积层
1.4～1.7
20°～25°
0.25～0.35
0.1～0.3
3.5×10-2
冲洪积砂
卵砾石层
1.6～2.1
25°～28°
0.30～0.40
1.0～1.8
5.0×10-2
强风化砂岩
2.0～2.3
20°～30°
0.30～0.45
2.1～2.7
5.0×10-4
弱风化砂岩
2.3～2.6
25°～35°
0.40～0.50
2.5～3.7
4.0×10-4
8）清除右岸岸坡上的残坡积层，两坝肩开挖深度以进入弱风化层以下1～2m为宜。河床段清除冲洪积层，坝基应深入河床基岩弱风化层以下1～2m，冲洪积层段稳定性差，透水性强，易坍塌，开挖工程中需及时支护，并做好排水措施。基岩段稳定性较好，在整个坝段可不做防渗处理。
3.3.2 引水线路工程地质条件
3.3.2.1 引水隧洞工程地质条件
3.3.2.1.1老安统河—可波河引水隧洞工程地质条件
1、基本地质条件
引水隧洞进口为老安统河坝左桩上游约5～7m处，可波河进口为可波河坝右桩上游约5～7m处，现分进口、出口和隧洞三段分别进行评述如下：
1）老安统河进口段位于老安统河左岸坝左桩上游约5～7m处，地形坡度约23°～49°，为第四系坡积土覆盖，覆盖层为褐色，松散～稍密，厚0.5～3.0m。下伏基岩为二叠系板岩，青灰色，强风化～弱风化，岩层产状286°∠60°。
该段附近有小面积沼泽地，地下水位浅，应考虑地下水对隧洞的影响。
2）可波河进口段位于可波河坝右桩上游约5～7m处，地形坡度约50°～64°，为第四系坡积土覆盖，覆盖层为褐色，松散～稍密，厚0.2～2.5m。下伏基岩为二叠系板岩夹砂岩，青灰色，强风化～弱风化，岩层产状277°∠52°。
3）地形坡度约23°～64°，洞体上部为残坡积土覆盖，在沟谷处有基岩出露，洞体围岩为二叠系板岩夹砂岩，强风化～弱风化～新鲜，节理裂隙不发育，地下水活动较弱。
2、工程地质条件
1）根据工程地质调查及剖面测绘，老安统河进口段斜坡植被良好，覆盖层较厚，地下水位浅，斜坡稳定性差，岩体为强风化～弱风化～新鲜，节理、裂隙不发育，成洞条件较差，建议明挖至成洞位置，处理好洞口边坡稳定性，及时锁口，方可掘进，建议采用重力式挡墙进行支护。
2）可波河进口段残坡积层较薄，斜坡坡度陡，可直接掘进，成洞条件好。
3）引水隧洞围岩为强风化～弱风化～新鲜，地下水活动较弱，初步判定围岩工程地质类别以Ⅲ类为主。
4）根据区域资料分析及本区工程地质调查与测绘成果，表明区域构造较稳定，岩层倾向与洞线有一交角，且洞体埋深大，对地下洞室的稳定性将是有利的。
5）由于组成山体的岩石均为中硬岩，局部地段因塑性变形而产生岩爆的现象。在靠近老安统河地段，尚应注意涌水现象的发生。
3.3.2.1.2可波河—格丁洛科河引水隧洞工程地质条件
1、基本地质条件
引水隧洞进口为格丁洛科河坝右桩上游约5～7m处，出洞口为可波河坝左桩上游约5～7m处，现分进口、出口和隧洞三段分别进行评述如下：
1）进口段位于格丁洛科河右岸坝右桩上游约5～7m处，地形坡度约47°～61°，为第四系坡积土覆盖，覆盖层为褐色，松散～稍密，厚1.0～2.5m。下伏基岩为二叠系板岩夹砂岩，青灰色，强风化～弱风化，岩层产状276°∠60°。地下水位为1.0～2.0m。
2）出口段位于可波河坝左桩上游约5～7m处，地形坡度约45°～58°，为第四系坡积土覆盖，覆盖层为褐色，松散～稍密，厚1.0m。下伏基岩为二叠系板岩，青灰色，强风化～弱风化，岩层产状280°∠43.5°。
3）地形坡度约45°～61°，洞体上部为残坡积土覆盖，在沟谷处有基岩出露，洞体围岩为二叠系板岩夹砂岩，强风化～弱风化～新鲜，节理裂隙不发育，地下水活动较弱。
2、工程地质条件
1）根据工程地质调查及剖面测绘，进口段斜坡植被良好，覆盖层较薄，斜坡稳定性较好，岩体为强风化～弱风化～新鲜，节理、裂隙不发育，成洞条件较好，开挖中应避免破坏边坡稳定性，并考虑进洞口处的高仰角问题。
2）出口段残坡积层较薄，斜坡坡度陡，可直接掘进，成洞条件好，开挖中应避免破坏边坡稳定性，并考虑出口处的高仰角问题。
3）引水隧洞围岩为强风化～弱风化～新鲜，地下水活动较弱，初步判定围岩工程地质类别以Ⅲ类为主。
4）根据区域资料分析及本工程区地质调查与测绘成果，表明区域构造较稳定，岩层倾向与洞线有一交角，且洞体埋深大，对地下洞室的稳定性将是有利的。
5）由于组成山体的岩石均为中硬岩，局部地段因塑性变形而产生岩爆的现象，并注意涌水现象的发生。
3.3.2.1.3 前池引水隧洞工程地质条件
1、基本地质条件
该引水隧洞进口为在老安统河—可波河引水隧洞的中部，出洞口为一级前池处，现对其进行评述如下：
1）出口段位于一级前池处，地形坡度约25°，为第四系坡积土覆盖，覆盖层为褐色，松散～稍密，厚约2.0～4.0m。下伏基岩为二叠系砂岩，棕黄色，强风化～弱风化，岩层产状325°∠51°。
2）地形坡度约25°～65°，洞体上部为残坡积土覆盖，在沟谷处有基岩出露，洞体围岩为二叠系板岩夹砂岩，强风化～弱风化～新鲜，节理裂隙不发育，地下水活动较弱。
2、工程地质条件
1）出口段残坡积层较薄，斜坡坡度陡，可直接掘进，成洞条件好，开挖中应避免破坏边坡稳定性。
2）引水隧洞围岩为强风化～弱风化～新鲜，地下水活动较弱，初步判定围岩工程地质类别以Ⅲ类为主。
3）根据区域资料分析及本区工程地质调查与测绘成果，表明区域构造较稳定，岩层倾向与洞线有一较大的交角，且洞体埋深大，对地下洞室的稳定性将是有利的。
4）由于组成山体的岩石均为中硬岩，局部地段因塑性变形而产生岩爆的现象，并注意涌水现象的发生。
3.3.2.2 引水明渠工程地质条件
1、基本地质条件
引水明渠线路位于格丁洛科河上游的山坡上，海拔高程为2865～2870m之间，地形坡度39°～40°，全长约130m。
明渠段覆盖层为第四系残坡积碎石土，含风化块石约20﹪，以碎石为主，稍密，厚度约1～2m。下伏基岩为二叠系板岩夹砂岩，青灰色，强风化～弱风化，多呈块状结构。
2、工程地质条件
1）根据野外工程地质调查及工程地质类比，建议明渠段各岩土体的物理力学指标如表3-5：
表3-5 岩土体的物理力学指标建议值表
指标
岩土名称
天然容重
γ（g/cm3）
内摩擦角
Φ（°）
摩擦系数
f
容许承载力
R（Mpa）
渗透系数
K（cm/s）
残坡积层
1.5～1.7
10°～20°
0.25～0.35
0.1～0.3
3.5×10-2
强风化砂岩
2.0～2.3
24°～26°
0.30～0.40
2.1～2.7
5.0×10-4
弱风化砂岩
2.3～2.6
25°～35°
0.40～0.50
2.5～3.7
4.0×10-4
2）该引水明渠沿山坡延伸，全长约130m，线路表层为残坡积碎石土，稍密，透水性强，压缩性高，承载力低，抗冲刷能力小，物理力学性能差。
3）渠道土体结构较松散，需做好衬砌、防渗处理，严防渠身渗漏，影响边坡稳定。
3.3.3 厂区枢纽工程地质条件
厂区枢纽建筑物设在叶枝乡澜沧江右岸，老安统河左岸的山坡上，其海拔高程在1870～2900m之间，在该山坡上有二级剥蚀平台，根据地面调查及坑探资料分析，认为厂区枢纽山坡整体是稳定的，但因山坡陡峻，表层覆盖层及基岩全、强风化较深，开挖边坡的稳定性较差，在施工卸荷及雨水的冲蚀作用下，局部可能有小滑塌发生。该枢纽工程分为三级，下面分别对各建筑区工程地质条件进行评述。
3.3.3.1 一级前池工程地质条件
1、基本地质条件
一级前池区海拔高程在2850～2865m，地形坡度约33°，为第四系残坡积物覆盖，根据探坑资料揭示该处地层岩性为：（1）腐殖土，黑褐色，稍湿，松散，含大量植物根系，厚0.3～0.4m；（2）残坡积碎石土，褐黄色，湿，稍密，含约20﹪中砂，厚约1.2～1.8m；（3）砂岩，棕黄色，强风化～弱风化，呈块状结构。
2、工程地质条件
1）根据勘探取样及经验类比，建议物理力学性质指标取值如表3-6：
表3-6 物理力学性质指标
指标
岩土层
天然容重
γ（g/cm3）
内聚力
G（Kpa）
内摩擦角
Φ（°）
变形模量E0（Mpa）
渗透系数K（cm/s）
容许承载力R（Mpa）
残坡积土
1.3～1.8
0
10～20

3.6×10-4
0.6～1.2
强风化砂岩
2.0～2.6
10.0
22～30
2.0～3.0
5.0×10-4
2.1～2.5
弱风化砂岩
2.5～2.7
10.0
25～35
3.0～4.5
4.0×10-4
2.5～3.7
2）由于前池岩（土）体的物理力学性质指标较低，地基岩性较软弱、破碎，要求基础开挖时，应严格控制炸药用量，以免恶化、破坏山坡的稳定性，开挖到建基面时应对基础岩石采取保护措施。
3）建议前池断面尽量缩小，并考虑整体基础，建议清除残坡积覆盖层，基础埋深在弱风化层以下1～2m。
4）因残坡积层具极强渗透性，建议采取严格的防渗措施，进行防渗处理。
5）前池后边坡，岩体风化破碎，允许边坡值为1：1.05，坡高超过8m需设置马道，并对后边坡采用浆砌石护坡。
3.3.3.2 一级厂房、二级前池工程地质条件
1、基本地质条件
一级厂房与二级前池位于一级剥蚀平台上，海拔高程在2530～2545m，地形坡度约22°，为第四系残坡积物覆盖，根据探坑资料揭示该处地层岩性为：（1）腐殖土，黑褐色，稍湿，松散，含大量植物根系，厚0.2～0.6m；（2）残坡积碎石土，褐黄色，湿，稍密，含约20﹪中砂，厚约1.2～1.8m；（3）砂岩，棕黄色，强风化～弱风化，风化呈块状结构。
2、工程地质条件
1）根据勘探取样及经验类比，建议物理力学性质指标取值如表3-7：
表3-7 物理力学性质指标
指标
岩土层
天然容重γ（g/cm3）
内聚力
G（Kpa）
内摩擦角Φ（°）
变形模量E0（Mpa）
渗透系数K（cm/s）
容许承载力R（Mpa）
残坡积土
1.6～1.8

10～20

3.6×10-2
0.1～0.3
强风化砂岩
2.0～2.3
10.0
22～30
2.0～3.0
5.0×10-4
2.1～2.7
弱风化砂岩
2.3～2.6
10.0
25～35
3.0～4.5
4.0×10-4
2.5～3.7
2）由于一级厂房与二级前池区岩（土）体的物理力学性质指标较低，地基岩性较软弱、破碎，要求基础开挖时，应严格控制炸药用量，以免恶化、破坏山坡的稳定性，开挖到建基面时应对基础岩石采取保护措施。
3）建议清除残坡积覆盖层，基坑开挖深入基岩弱风化层以下1～2m，清基深度4～6m，基坑稳定性较差，残坡积层易坍塌，需及时支护。基岩稳定性较好，承载力高，是理想的天然地基。
4）建议前池断面应尽量缩小，并考虑整体基础；因残坡积层具极强渗透性，建议前池段采取严格的防渗措施，进行防渗处理。
5）建议厂房后边坡开挖坡度为1：1。
3.3.3.3 二级厂房、三级前池工程地质条件
1、基本地质条件
二级厂房、三级前池位于二剥蚀平台上，海拔高程在2530～2545m，地形坡度约22°，为第四系残坡积物覆盖，根据探坑资料揭示该处地层岩性为：（1）腐殖土，黑褐色，稍湿，松散，含大量植物根系，厚0.2～0.6m。（2）残坡积碎石土，褐黄色，湿，稍密，含约20﹪中砂，厚约1.2～1.8m。（3）砂岩，棕黄色，强风化～弱风化，风化呈块状结构。
2、工程地质条件
1）根据勘探取样及经验类比，建议物理力学性质指标取值如表3-8：
表3-8 物理力学性质指标
指标
岩土层
天然容重γ（g/cm3）
内聚力
G（Kpa）
内摩擦角Φ（°）
变形模量E0（Mpa）
渗透系数K（cm/s）
容许承载力R（Mpa）
残坡积土
1.3～1.8

16～20

3.6×10-4
0.1～0.3
强风化砂岩
2.0～2.3
10.0
22～30
2.0～3.0
5.0×10-4
2.1～3.2
弱风化砂岩
2.3～2.6
10.0
25～35
3.0～4.5
4.0×10-4
2.5～3.7
2）由于二级厂房、三级前池岩（土）体的物理力学性质指标较低，地基岩性较软弱、破碎，要求基础开挖时，应严格控制炸药用量，以免恶化、破坏山坡的稳定性，开挖到建基面时应对基础岩石采取保护措施。
3）建议清除残坡积覆盖层，基坑开挖深入基岩弱风化层以下1～2m，清基深度4～6m，基坑稳定性较差，残坡积层易坍塌，需及时支护。基岩稳定性较好，承载力高，是理想的天然地基。
4）建议前池断面应尽量缩小，并考虑整体基础；因残坡积层具极强渗透性，建议前池段采取严格的防渗措施，进行防渗处理。
5）二级厂房后边坡较陡，岩体风化破碎，允许边坡值为1：1，坡高超过8m，需设置马道，并对后边坡采用浆砌石护坡。
3.3.3.4 三级厂房工程地质条件
1、基本地质条件
三级厂房位于老安统河与澜沧江交汇处，老安统河左岸，海拔高程在1780～1790m，地形坡度约9.5°～27°，为第四系冲洪积砂卵砾石及少量崩坡积块石覆盖，下伏为弱风化的侏罗系板岩。根据钻孔资料揭示冲洪积层8.6～19.6m，褐色，稍湿，松散～稍密，含漂石约20﹪～30﹪，卵砾石约30﹪～40﹪，最大直径约2m，一般0.2～1.0m，次圆状，灰岩、砂岩成分，砂粒充填约40﹪，未揭穿。
勘察期间地下水埋深约2.2m，地下水类型为松散层孔隙水，补给来源主要为老安统河地表流水和大气降水，地下水位随老安统河水位变化明显。
2、工程地质条件
1）根据勘探取样及经验类比，建议物理力学性质指标取值如表3-9：
表3-9 物理力学性质指标
指标
岩土层
天然容重γ（g/cm3）
粘聚力C
（Mpa）
内摩擦角Φ（°）
渗透系数K（cm/s）
容许承载力R（Mpa）
冲洪积物
1.6～2.1
0.02～0.04
15～20
3.6×10-2
0.2～0.5
2）由于厂房区地下水位埋藏浅，其主要机械设备将处于地下水位以下，基坑开挖存在涌水问题，需考虑排水措施。
3）冲洪积层结构松散，地下水位浅，稳定性差，易坍塌，允许开挖边坡值为1：1.30。基坑坡高超过8m，需设置马道，基坑开挖分段、分块进行，并需及时支护。
4）冲洪积层结构松散，作为基础存在压缩变形及抗滑稳定等问题，建议采用桩基础或在基坑中铺1～2m的砂石垫层，并分层夯实。
5）厂房区临近老安统河，需在老安统河左岸设置防洪堤，防止洪水影响厂房的安全运营。
6）综合厂房布置地段，开挖边坡稳定性问题较突出，必须认真对待，研究解决。
3.3.3.5 钢管道工程地质条件
3.3.3.5.1方案一钢管道工程地质条件
1、基本地质条件
压力管道线路海拔高程为1784.9～2864.9m，相对高差1080m，地形坡度约13°～45°，长2142.8m，为第四系残坡积地貌。根据工程地质条件，分上下两段进行评述如下：
1）上段（0.0～1163.5m）
覆盖层为残坡积土，黄褐色，稍密，下伏基岩为二叠系板岩夹砂岩，青灰色，节理裂隙较发育，强风化层厚1.5～3.5m，呈整体结构，弱风化基岩，强度大，抗冲蚀能力较强，物理力学性能好。岩层产状为331°～347°∠40°～52°，岩层倾向上游。
2）下段（1163.5～2142.8m）
下伏基岩为棕黄色，强风化～弱风化，风化呈块状结构，强风化层厚2.0～3.5m，弱风化基岩，强度大，抗冲蚀能力较强，岩层倾向上游岩层产状为331°～347°∠45°～55°。
2、工程地质条件
1）上段斜坡稳定性好，植被覆盖良好，无大的地表冲沟等不良物理地质现象，由地表向下地基承载力逐渐增加，根据工程地质类比建议各岩
