第七章货物需求清单及技术规范要求
一、货物需求清单及技术规范要求
标段/包
项目名称
规格型号＜仅参考〉
单位
数量
十八标段
变压器及箱变

包1
干式变压器〕地面使用〔
315KVA,6KV/380V
台
4
包2
变压器〕地面使用〔
S13-4KVA/6
台
1
包3
变压器〕地面使用〔
S13-630KVA/6
台
2
包4
变压器〕地面使用〔
S13-8KVA
台
2
包5
干式变压器〕地面使用〔
SC10-2/6〕含外壳温度监测〔
台
2
包6
干式变压器〕地面使用〔
SC10-315
台
2
包7
干式变压器〕地面使用〔
SC10-315/6〕含外壳温度监测〔
台
3
包8
干式变压器〕地面使用〔
SC10-5/6〕含外壳温度监测〔
台
6
包9
干式变压器〕地面使用〔
SC10-2/6
台
1
包10
干式变压器〕地面使用〔
SC10-315/6
台
1
包11
干式变压器〕地面使用〔
SG-630/6/0.4
台
6
包12
干式整流变压器
ZSFG〕 H C-1250/10
台
1
包13
箱式变电站
6KV 10KVA
台
5
包14
箱式变电站
6KV 5KVA
台
1
包15
箱式变压器
YBm5
台
2
包16
干式变压器〕地面使用〔
SGB10-630/10/0.69
台
1
包17
干式变压器〕地面使用〔
660V 变 380V/220V
台
2
包18
干式变压器〕地面使用〔
SG〕B〔 10-10/6<10>/0.4KV,
台
2
包19
干式变压器〕地面使用〔
SG-5/10/0.4
台
2
2 变压器 S“一4KVA/6KV 1 台
型号：S13—4KVA/6KV/4V
3 变压器 S“一630KVA/6KV 2 台
型号：S13—630KVA/6KV/4V
4 变压器S13—8KVA 2台
型号：S13—8KVA/6KV/4V
1、5、6、7、8、9、10包要求如下:
干式变压器技术要求
1、产品运行环境

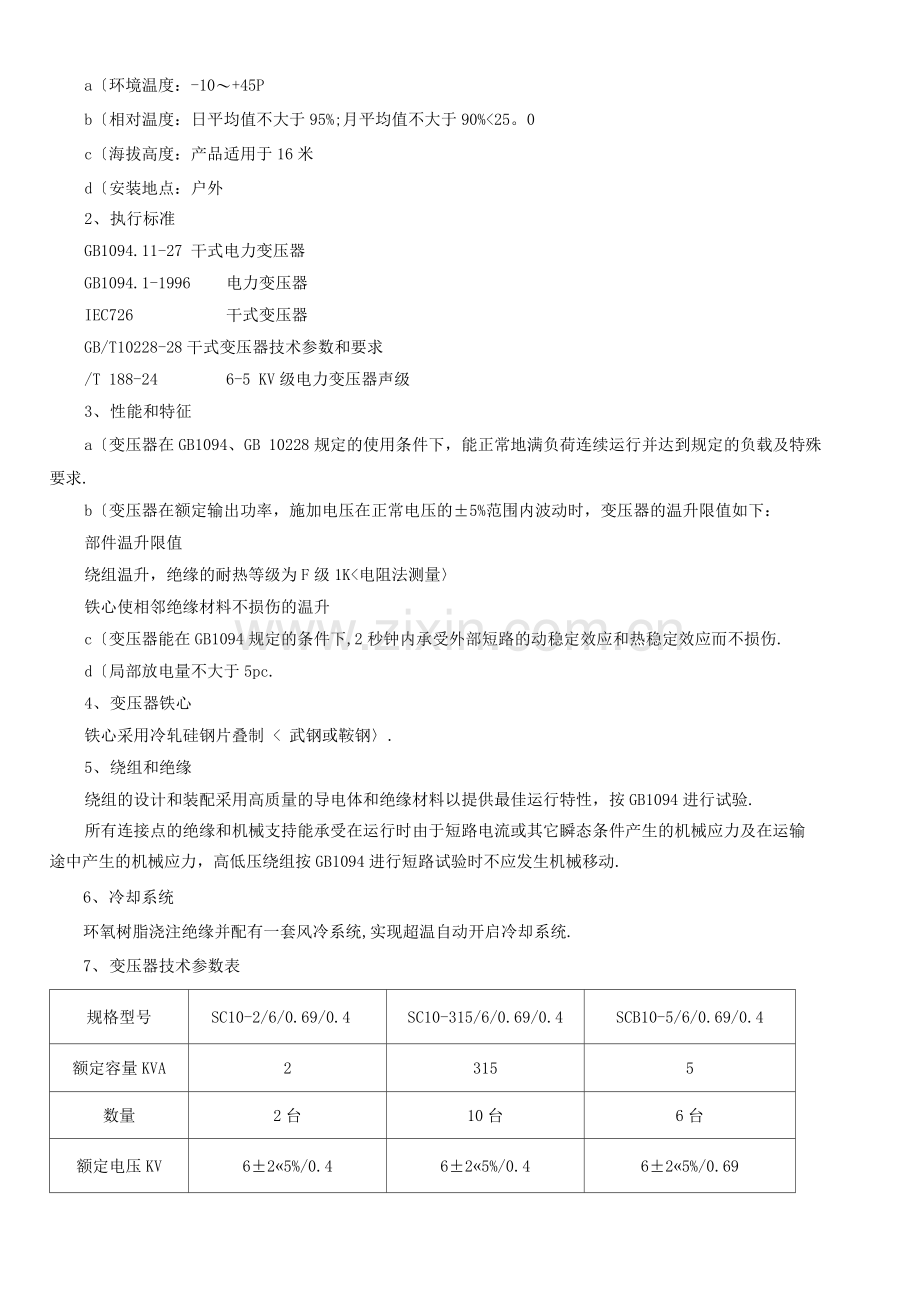

a〔环境温度：-10〜+45P
b〔相对温度：日平均值不大于95%;月平均值不大于90%<25。0
c〔海拔高度：产品适用于16米
d〔安装地点：户外
2、 执行标准
GB1094.11-27 干式电力变压器
GB1094.1-1996 电力变压器
IEC726 干式变压器
GB/T10228-28干式变压器技术参数和要求
/T 188-24 6-5 KV级电力变压器声级
3、 性能和特征
a〔变压器在GB1094、GB 10228规定的使用条件下，能正常地满负荷连续运行并达到规定的负载及特殊
要求.
b〔变压器在额定输出功率，施加电压在正常电压的±5%范围内波动时，变压器的温升限值如下：
部件温升限值
绕组温升，绝缘的耐热等级为F级1K<电阻法测量〉
铁心使相邻绝缘材料不损伤的温升
c〔变压器能在GB1094规定的条件下,2秒钟内承受外部短路的动稳定效应和热稳定效应而不损伤.
d〔局部放电量不大于5pc.
4、 变压器铁心
铁心采用冷轧硅钢片叠制 < 武钢或鞍钢〉.
5、 绕组和绝缘
绕组的设计和装配采用高质量的导电体和绝缘材料以提供最佳运行特性，按GB1094进行试验.
所有连接点的绝缘和机械支持能承受在运行时由于短路电流或其它瞬态条件产生的机械应力及在运输
途中产生的机械应力，高低压绕组按GB1094进行短路试验时不应发生机械移动.
6、 冷却系统
环氧树脂浇注绝缘并配有一套风冷系统,实现超温自动开启冷却系统.
7、 变压器技术参数表
规格型号
SC10-2/6/0.69/0.4
SC10-315/6/0.69/0.4
SCB10-5/6/0.69/0.4
额定容量KVA
2
315
5
数量
2台
10台
6台
额定电压KV
6±2«5%/0.4
6±2«5%/0.4
6±2«5%/0.69
额定频率
50HZ
50HZ
50HZ
联结组标号
Dyn11
Dyn11
Dyn11
冷却方式
AF
AF
AF
阻抗电压
4%
4%
4%
温升限值<K>
1
1
1
相数
3
3
3
空载电流〕%〔
0.8
0.8
0.7
噪音水平dB
46
46
49
绝缘等级
F级
F级
F级
防护等级
IP30
IP30
IP30
局部放电量
<5PC
<5PC
<5PC
8、变压器带温控器，风机、不锈钢外壳，带外壳温度监测.
11 变压器 SG-630/6/0.4 6 台
主要技术参数
额定电压
60 ±5%/4V
调压方式
无励磁调压
调压范围
±5%
相数
3相
频率
50HZ
装配方式
户内
冷却方式
AN/AF
空载损耗
1510W
空载电流
0.9%
短路阻抗
4%
负载损耗
6220W
局部放电
C10PC
噪声
<58db
轨距
820*850
耐热等级
H级
配专用风机，电脑温控器
12干式整流变压器 ZSFG〕H C-1250/10 1台
型号：ZSFG〕H C-1250/10
额定容量：1250 kVA
额定电压：10KV
额定频率：50HZ
使用条件：户内
海拔高度：10米
相数：三相
冷却方式：AF
耐热等级：H级
联结组标号：Dy11y11
短路阻抗：5.94%
绝缘水平：LI75AC28/AC3
分接
网侧
阀侧
阀侧
位置
额定
电压<V>
额定
电流<A>
额定
电压<V>
额定
电流<A>
额定
电压<V>
额定
电流<A>
2-3
105
72.2
375
962.3
375
962.3
3-4
1
72.2
375
962.3
375
962.3
4-5
95
72.2
375
962.3
375
962.3
13 箱式变电站 6KV 10KVA 5台
主要技术参数及技术要求：
〕一〔：其中高压单元：进线柜1面、出线柜1面，型号为：XGN66-12,柜体尺寸：宽x深x高=9 x 950
X 20,开关柜面板及后盖板颜色:银灰色.
1、 高压进线柜：
电流互感器选用干式互感器，型号为：LZZBJ9-10<A、C相〉，变比：50/5,精度等级：0.2S/0.5,容量：10/15;
电压互感器选用干式互感器，型号为：JDZ,变比：6/0.1/ 0.22，计量表计型号为：DSSD332-9NST;
开关柜内装设避雷器，型号为：HY5WS-7.6/30;
2、 高压出线柜：
采用真空断路器<固封式〉
额定电压：6KV;最高工作电压7.2KV.
额定电流：630A
额定短路开断电流：25KA
机械寿命：2次
额定短路开断电流开断次数：50次
额定操作顺序：分-0.3S-合分-180S-合分
操作机构：弹簧储能操作机构
操作机构合分闸电压:AC220V;
电流互感器选用干式互感器，型号为：LZZB-10<A、C相〉，变比：75/5，精度等级：0.5/10P10，容量：10/15;
开关柜内装设避雷器，型号为：HY5WS-7.6/30;
上隔离开关：GN30-12D/630-25KA
〕二〔：低压单元：进线柜1面，出线柜2面，型号为：GGD，电容器柜1面，型号为：GGJ1，柜体尺寸：宽x深X高=8 X 6 X 20,开关柜面板及后盖板颜色:银灰色.
1、 低压进线柜：
主开关采用EAW1-20/3 20A智能断路器；
电流互感器型号为：BH-0.66，变比：20/5；计量表计型号为：DSSD332-9NST;
2、 低压出线柜：＜8路出线〉
① 支路刀开关采用HD13BX-10/31*2;
支路开关四路出线选用MM1-4L/33 4A塑料外壳式断路器，电流互感器型号为：BH-0.66，变比：
4/5;计量表计型号为：DSSD332-9NST;
② 支路刀开关采用HD13BX-10/31*2;
支路开关一路出线选用MM1-4L/33 4A塑料外壳式断路器，电流互感器型号为：BH-0.66，变比：
4/5;计量表计型号为：DSSD332-9NST;
支路开关三路出线选用MM1-225L/33 225A塑料外壳式断路器，电流互感器型号为：BH-0.66，变比：
2/5;计量表计型号为：DSSD332-9NST;
3、 电容器柜：
支路刀开关采用HD13BX-6/31;
柜内装设避雷器，型号为：HY1.5W-0.28/1.3;
电流互感器型号为：BH-0.66，变比：6/5A
〕三〔：变压器单元：变压器即S11-10-6/0.4 一台
1：分接范围：±2x2.5%
2:连接组别： D，yn11
3：电压：6/0.4KV
4：阻抗电压：6%
〕四〔：箱体结构特点：
1：箱体为整体型结构，箱体及底板采用良好的隔热通风结构,壁板采用夹芯板＜即两外侧为钢板，中间为
隔热材料＞，外形采用非金属制作，美观大方，隔热良好，且箱体设有上下可通风的风道,箱体内应装设温控强
迫通风装置和温度自动控制装置，温控调节器装在低压室内.箱体防腐能力应保证20年.外壳应有足够的机
械强度和刚度，在起吊、运输和安装时不应变形或损伤.
2:各独立单元装设完善的控制、保护、带电显示和照明系统.箱变各室内应有防凝露措施.低压配电装
置应充分考虑检修、更换设备方便.
3：箱体应设防尘、防小动物、防渗漏和防潮措施，箱体外壳上应有明显的带电警示标志.
4：外壳防护等级：变压器室为IP23,高低压室为IP33.
5：箱壳门向外打开,设有门把手、插销和锁，并具有防锈措施.
6：高压开关的二次保护由供货方负责设计安装.
7：噪音水平不大于55dB.
8：箱式变电站内的所有元器件均符合国家有关标准.
9：变压器室需设有通风及排风装置＜电源引自照明配电箱备用支路，包括该部分穿管及配线〉.
10:箱变具有可靠的接地系统.需供货方按接地网布置图预留接地螺栓.
11：高压配电装置具有可靠的“五防“闭锁装置.
12:变压器高低压室门内侧有主接线图，操作程序及须知.
13 :母线及支线由供方提供.
14 :高低压设备需分开设置.
14箱式变电站 6KV 5KVA 1台
主要技术参数及技术要求：
〕一〔：其中高压单元：进线柜1面、出线柜1面，型号为：XGN66-12,柜体尺寸：宽x深x高=9 x 950
X 20,开关柜面板及后盖板颜色:银灰色.
1、高压进线柜：
电流互感器选用干式互感器，型号为：LZZBJ9-10＜A、C相〉，变比：30/5,精度等级：0.2S/0.5,容量：10/15;
电压互感器选用干式互感器，型号为：JDZ,变比：6/0.1/ 0.22，计量表计型号为：DSSD332-9NST;
开关柜内装设避雷器，型号为：HY5WS-7.6/30;
3、高压出线柜：
采用真空断路器＜固封式〉
额定电压：6KV;最高工作电压7.2KV.
额定电流：630A
额定短路开断电流：25KA
机械寿命：2次
额定短路开断电流开断次数：50次
额定操作顺序：分-0.3S-合分-180S-合分
操作机构：弹簧储能操作机构
操作机构合分闸电压:AC220V；
电流互感器选用干式互感器，型号为：LZZB-10＜A、C相〉，变比：40/5，精度等级：0.5/10P10,容量：10/15；
开关柜内装设避雷器，型号为：HY5WS-7.6/30；
上隔离开关：GN30-12D/630-25KA
〕二〔：低压单元：进线柜1面，出线柜1面，型号为：GGD,电容器柜1面，型号为：GGJ1,柜体尺寸：宽x
深x高=8 x 6 x 20,开关柜面板及后盖板颜色:银灰色.
1、 低压进线柜：
主开关采用EAW1-10/3 10A智能断路器；
电流互感器型号为：BH-0.66，变比：10/5；计量表计型号为：DSSD332-9NST；
2、 低压出线柜：＜4路出线〉
①支路刀开关采用HD13BX-10/31；
支路开关两路出线选用MM1-4L/33 4A塑料外壳式断路器，电流互感器型号为：BH-0.66，变比：
4/5;计量表计型号为：DSSD332-9NST;
支路开关两路出线选用MM1-225L/33 225A塑料外壳式断路器，电流互感器型号为：BH-0.66，变比：
2/5;计量表计型号为：DSSD332-9NST;
3、电容器柜：
支路刀开关采用HD13BX-4/31;
柜内装设避雷器，型号为：HY1.5W-0.28/1.3;
电流互感器型号为：BH-0.66，变比：4/5A
〕三〔：变压器单元：变压器即S11-5-6/0.4 一台
1：分接范围：±2x2.5%
2:连接组别： D，yn11
3：电压：6/0.4KV
4：阻抗电压：6%
〕四〔：箱体结构特点：
1：箱体为整体型结构，箱体及底板采用良好的隔热通风结构,壁板采用夹芯板＜即两外侧为钢板，中间为
隔热材料＞，外形采用非金属制作，美观大方，隔热良好，且箱体设有上下可通风的风道,箱体内应装设温控强
迫通风装置和温度自动控制装置，温控调节器装在低压室内.箱体防腐能力应保证20年.外壳应有足够的机
械强度和刚度，在起吊、运输和安装时不应变形或损伤.
2:各独立单元装设完善的控制、保护、带电显示和照明系统.箱变各室内应有防凝露措施.低压配电装
置应充分考虑检修、更换设备方便.
3：箱体应设防尘、防小动物、防渗漏和防潮措施，箱体外壳上应有明显的带电警示标志.
4：外壳防护等级：变压器室为IP23,高低压室为IP33.
5：箱壳门向外打开,设有门把手、插销和锁，并具有防锈措施.
6：高压开关的二次保护由供货方负责设计安装.
7：噪音水平不大于55dB.
8：箱式变电站内的所有元器件均符合国家有关标准.
9：变压器室需设有通风及排风装置＜电源引自照明配电箱备用支路,包括该部分穿管及配线〉.
10：箱变具有可靠的接地系统.需供货方按接地网布置图预留接地螺栓.
11：高压配电装置具有可靠的“五防“闭锁装置.
12：变压器高低压室门内侧有主接线图，操作程序及须知.
13 :母线及支线由供方提供.
14：高低压设备需分开设置.
15箱式变压器YBM5 2台
主要技术参数及技术要求：
〕一〔：其中高压单元：进线柜1面、出线柜1面，型号为：XGN66-12,柜体尺寸：宽x深x高=9 x 950x 20,开关柜面板及后盖板颜色:银灰色.
1、高压进线柜：
电流互感器选用干式互感器，型号为：LZZBJ9-10<A、C相〉，变比：30/5,精度等级：0.2S/0.5,容量：10/15；
电压互感器选用干式互感器，型号为：JDZ,变比：6/0.1/ 0.22，计量表计型号为：DSSD332-9NST;
开关柜内装设避雷器，型号为：HY5WS-7.6/30;
4、高压出线柜：
采用真空断路器<固封式〉
额定电压：6KV;最高工作电压7.2KV.
额定电流：630A
额定短路开断电流：25KA
机械寿命：2次
额定短路开断电流开断次数：50次
额定操作顺序：分-0.3S-合分-180S-合分
操作机构：弹簧储能操作机构
操作机构合分闸电压:AC220V;
电流互感器选用干式互感器，型号为：LZZB-10<A、C相〉，变比：40/5，精度等级：0.5/10P10,容量：10/15；
开关柜内装设避雷器，型号为：HY5WS-7.6/30;
上隔离开关：GN30-12D/630-25KA
〕二〔：低压单元：进线柜1面，出线柜3面，型号为：GGD,电容器柜1面，型号为：GGJ1,柜体尺寸：宽x
深x高=8 x 6 x 20,开关柜面板及后盖板颜色:银灰色.
1、 低压进线柜：
主开关采用EAW1-10/3 10A智能断路器；
电流互感器型号为：BH-0.66，变比：10/5；计量表计型号为：DSSD332-9NST;
2、 低压出线柜：<12路出线〉
①支路刀开关采用HD13BX-10/31*2;
支路开关两路出线选用MM1-630L/33 630A塑料外壳式断路器，电流互感器型号为：BH-0.66，变比：
6/5;计量表计型号为：DSSD332-9NST;
支路开关两路出线选用MM1-225L/33 225A塑料外壳式断路器，电流互感器型号为：BH-0.66，变比：
2/5;计量表计型号为：DSSD332-9NST;
②支路刀开关采用HD13BX-10/31*2;
支路开关两路出线选用MM1-630L/33 630A塑料外壳式断路器，电流互感器型号为：BH-0.66，变比：
6/5;计量表计型号为：DSSD332-9NST;
支路开关两路出线选用MM1-225L/33 225A塑料外壳式断路器，电流互感器型号为：BH-0.66，变比：
2/5;计量表计型号为：DSSD332-9NST;
③ 支路刀开关采用HD13BX-10/31*2;
支路开关四路出线选用MM1-4L/33 4A塑料外壳式断路器，电流互感器型号为：BH-0.66，变比：
4/5;计量表计型号为：DSSD332-9NST;
3、电容器柜：
支路刀开关采用HD13BX-4/31;
柜内装设避雷器，型号为：HY1.5W-0.28/1.3;
电流互感器型号为：BH-0.66，变比：4/5A
〕三〔：变压器单元：变压器即S11-5-6/0.4 一台
1：分接范围：±2x2.5%
2:连接组别： D,yn11
3：电压：6/0.4KV
4：阻抗电压：6%
〕四〔：箱体结构特点：
1：箱体为整体型结构，箱体及底板采用良好的隔热通风结构,壁板采用夹芯板＜即两外侧为钢板，中间为
隔热材料＞，外形采用非金属制作，美观大方，隔热良好，且箱体设有上下可通风的风道,箱体内应装设温控强
迫通风装置和温度自动控制装置，温控调节器装在低压室内.箱体防腐能力应保证20年.外壳应有足够的机
械强度和刚度，在起吊、运输和安装时不应变形或损伤.
2:各独立单元装设完善的控制、保护、带电显示和照明系统.箱变各室内应有防凝露措施.低压配电装
置应充分考虑检修、更换设备方便.
3：箱体应设防尘、防小动物、防渗漏和防潮措施，箱体外壳上应有明显的带电警示标志.
4：外壳防护等级：变压器室为IP23,高低压室为IP33.
5：箱壳门向外打开,设有门把手、插销和锁，并具有防锈措施.
6：高压开关的二次保护由供货方负责设计安装.
7：噪音水平不大于55dB.
8：箱式变电站内的所有元器件均符合国家有关标准.
9：变压器室需设有通风及排风装置＜电源引自照明配电箱备用支路,包括该部分穿管及配线〉.
10：箱变具有可靠的接地系统.需供货方按接地网布置图预留接地螺栓.
11：高压配电装置具有可靠的“五防“闭锁装置.
12：变压器高低压室门内侧有主接线图，操作程序及须知.
13 :母线及支线由供方提供.
14：高低压设备需分开设置.
16 变压器 SGB10-630/10/0.69 1 台
技术要求：
额定容量：630kVA.
电压组合：高压10KV 低压：0.69KV
分接范围：±2x2.5%、±5%
绝缘等级：H级
冷却风扇：ANAF
绝缘水平：N60AC28/AC3
高压侧电压：105V ，电流56.4A
低压侧电压：693V,电流525A
1、 铁心采用冷轧硅钢片叠制＜武钢或鞍钢〉.
2、 高、低压线圈均为铜质，选用优质材料加工而成；
3、 具有极高的安全和阻然性能，在220^高温下长时间燃烧无烟雾产生;
4、 承受极强的抗热击能力＜可在-50P下立即加满负载〉；
5、 密封性好，防水、防潮；
6、 设计使用寿命：》30年
7、 变压器带冷却及温度控制系统.
8、 需提供防护等级为IP23的外壳.
9、 该型设备要与同忻煤矿地面大块车间设备有互换性和通用性.
17 变压器 SG10-50/0.69/0.4 KV 2 台
技术要求：
额定容量：50kVA.
电压组合：660V变380V/220V
使用地点：户外
1、 铁心采用冷轧硅钢片叠制＜武钢或鞍钢〉.
2、 高、低压线圈均为铜质，选用优质材料加工而成；
3、 具有极高的安全和阻然性能，在220^高温下长时间燃烧无烟雾产生;
4、 承受极强的抗热击能力＜可在-50P下立即加满负载〉；
5、 密封性好，防水、防潮；
6、 设计使用寿命：》30年
7、 变压器带冷却及温度控制系统.
8、 需提供防护等级为IP23的外壳.
18 变压器 SGB10-1250/10/0.40.23KV 2 台
主要技术参数如下表:
产品型号
SGB10-1250/10 10/0.40.23KV
运行环境
户内
抗震能力：按8度设防
环境条件
环境温度：T0°C〜+40P
相对湿度：95%
电气条件
3 相，50Hz
额定容量
1250kVA
额定电压
10.5kV
最高工作电压
12kV
电压组合
10±2 x 2.5%/0.4kV
联接组别
Dyn11
阻抗电压
6%
调压方式
无励磁调压
绕组材料
高压：高导电率优质无氧铜导线 低压：铜箔
绝缘耐热等级
H级，最高温升125K,设备正常运行温度极限180P
工频耐压
高压线圈：35KV,1min 低压线圈：3KV,1min
雷电冲击电压＜峰值〉
高压线圈：75KV 低压线圈：一
局部放电量
<10PC
进出线形式
按实际工程订货要求
空载电流
0.5%
噪 音
47dB
冷却方式
AF＜强迫风冷〉
其它要求
带IP23保护外壳及温度控制系统
19、干式变压器 2台
配电室内设SGB10-5/10/0.4kV变压器2台＜提升机房1台，井房1台＞.主要技术参数如下表:
产品型号
SCB10-5kvA/10.5kv
运行环境
户内
抗震能力：按8度设防
环境条件
环境温度：T0°C〜+40P
相对湿度：95%
电气条件
3相，50Hz
额定容量
5kVA
额定电压
10.5kV
最高工作电压
12kV
电压组合
10±2 x 2.5%/0.4kV
联接组别
Dyn11
阻抗电压
6%
调压方式
无励磁调压
绕组材料
高压：高导电率优质无氧铜导线 低压：铜箔
绝缘耐热等级
H级，最高温升125K,设备正常运行温度极限180C
工频耐压
高压线圈：35KV,1min
低压线圈：3KV,1min
雷电冲击电压＜峰值〉
高压线圈：75KV
低压线圈：一
局部放电量
<10PC
进出线形式
按实际工程订货要求
空载电流
0.5%
噪 音
47dB
冷却方式
AF＜强迫风冷〉
外壳防护等级
IP23
二、 供货日期：
本招标文件中有要求的,要满足要求；招标文件中没有提到交货期的,要求投标人所报交货期必须满足项
目进度需要.
三、 交货地点：需方指定地点
四、 其他说明：无
