构造柱计算规则.doc

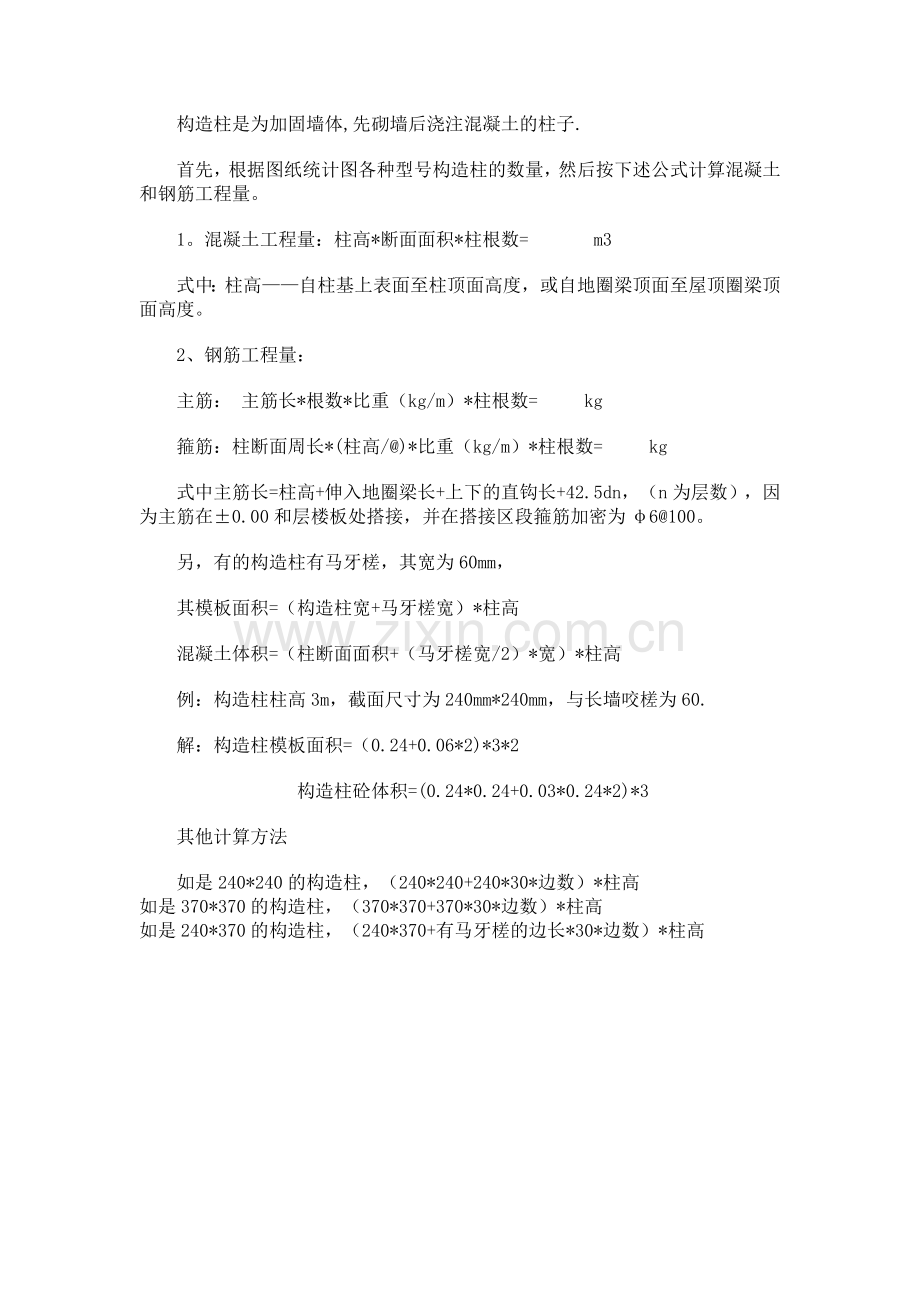

构造柱是为加固墙体,先砌墙后浇注混凝土的柱子.
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1。混凝土工程量：柱高*断面面积*柱根数=    m3
式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。
2、钢筋工程量：
主筋： 主筋长*根数*比重（kg/m）*柱根数=   kg
箍筋：柱断面周长*(柱高/@)*比重（kg/m）*柱根数=   kg
式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn，（n为层数），因为主筋在±0.00和层楼板处搭接，并在搭接区段箍筋加密为φ6@100。

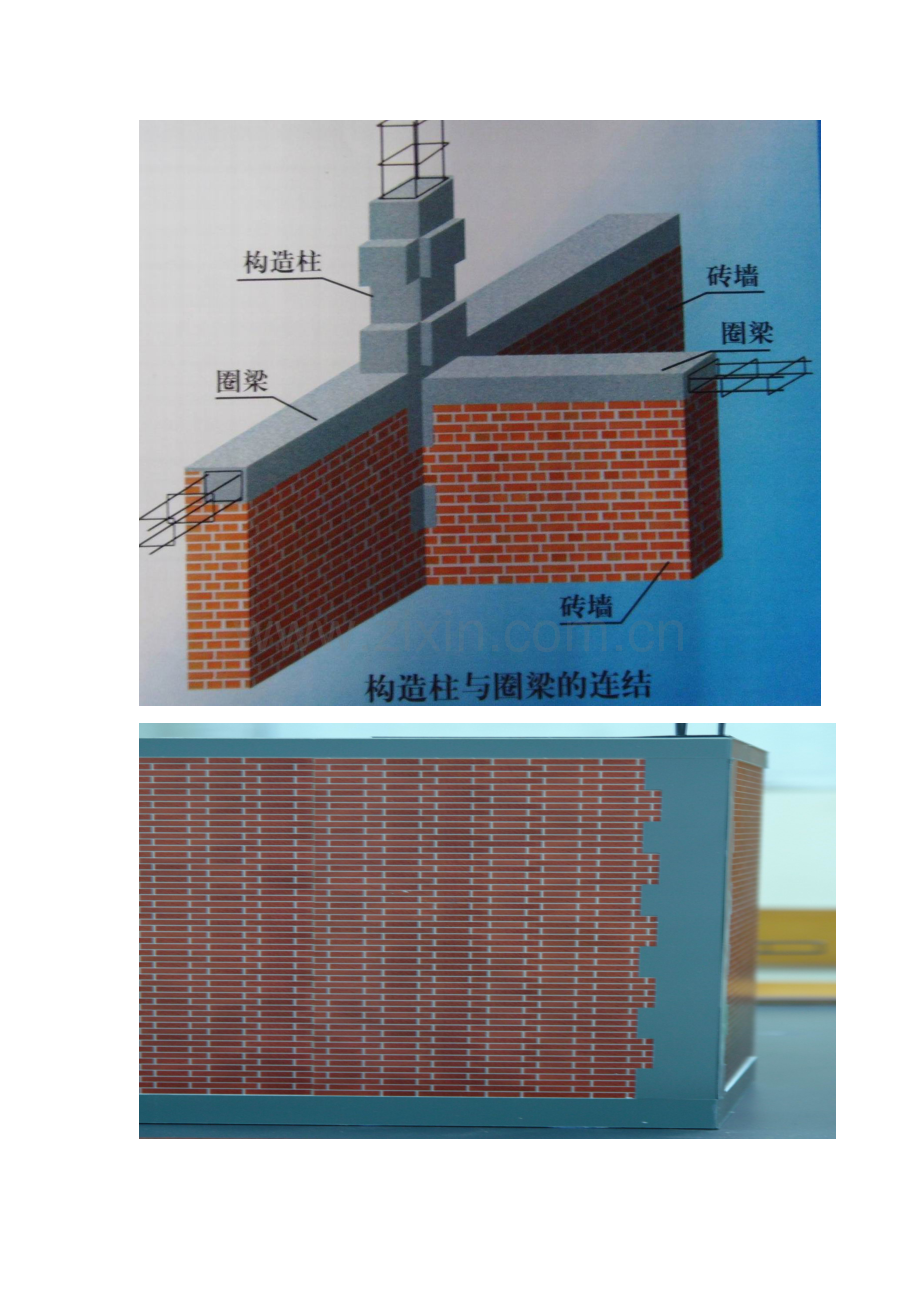

另，有的构造柱有马牙槎，其宽为60mm，
其模板面积=（构造柱宽+马牙槎宽）*柱高
混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高
例：构造柱柱高3m，截面尺寸为240mm*240mm，与长墙咬槎为60.
解：构造柱模板面积=（0.24+0.06*2)*3*2
       构造柱砼体积=(0.24*0.24+0.03*0.24*2)*3
其他计算方法
如是240*240的构造柱，（240*240+240*30*边数）*柱高
如是370*370的构造柱，（370*370+370*30*边数）*柱高
如是240*370的构造柱，（240*370+有马牙槎的边长*30*边数）*柱高

1、空心砌块应该是每侧宽出100mm，高为一皮砖（200mm）。其拉结筋每400mm一设。
2、普通烧结红砖，宽出6cm是对的，但是高应该是300mm即5皮砖。

一面或T型接头型，只有一面外露，还是比如柱子是360的，那模板面积是（0.36+0.06*2）+0.06*2+[（0.36-0.24）/2+0.06]*2得出结果*高度。见图02

构造柱按图示外露部分的最大宽度乘以柱高计算模板面积。
砖墙那种十字交叉型有两面是外露，两面与砖墙接触，所以模板面积只计算外露部分，外露面积就是柱的边长+出槎的宽度（0.06m）+转角处出槎的宽度（0.06*2），比如是360的柱子，那模板的面积是（0.42*2+0.060*2）*H，见图01

构造柱的模板面积计算公式（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：
当构造柱位于单片墙最前端时， S=(K×3+D×2)×H
当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H
当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H
当构造柱位于十形墙体相交处时,S=D×8×H。

问题1、构造柱中马牙槎一边咬口两边咬口什么意思？
答：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；
当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；
当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；
当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。
问题2、砖墙嵌接部分指的是哪一块呢？
答：指的就是构造柱的马牙槎咬口，一般是5进5退。
问题3、是马牙槎部分浇砼时都浇柱吗？
答：是的，马牙槎和柱是同时一次性浇筑的。
问题4、模板是不是只支两面呢？
答：当构造柱位于“一”字形墙体中部时，只支两面。
问题5、构造柱中拉结筋要空过构造柱吗？
答：必须进入构造柱达到设计或规范要求的锚固长度。
