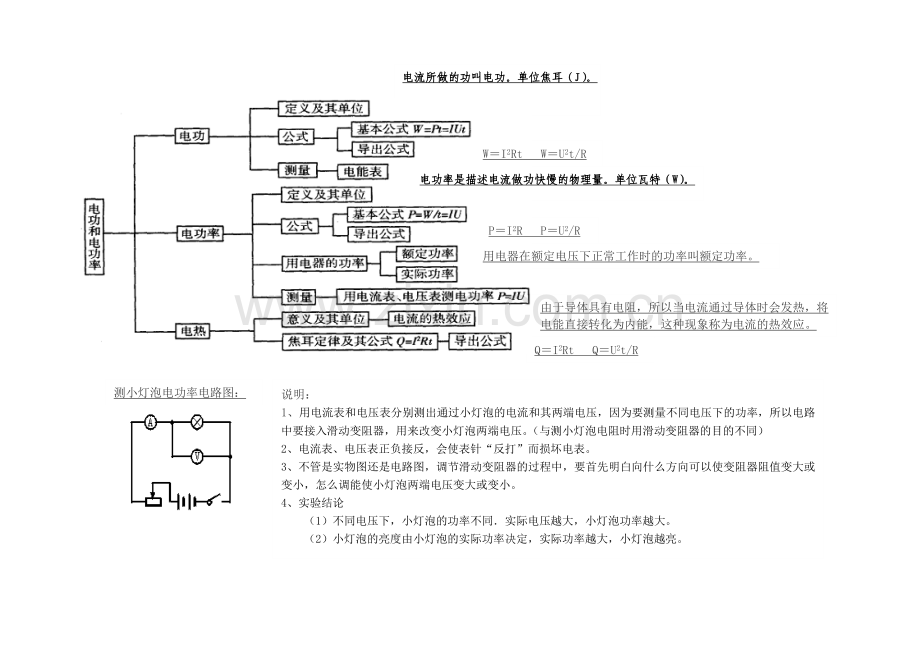

我的“单元知识结构图”.doc

说明：
1、用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。（与测小灯泡电阻时用滑动变阻器的目的不同）
2、电流表、电压表正负接反，会使表针“反打”而损坏电表。
3、不管是实物图还是电路图，调节滑动变阻器的过程中，要首先明白向什么方向可以使变阻器阻值变大或变小，怎么调能使小灯泡两端电压变大或变小。
4、实验结论
　　（1）不同电压下，小灯泡的功率不同．实际电压越大，小灯泡功率越大。
　　（2）小灯泡的亮度由小灯泡的实际功率决定，实际功率越大，小灯泡越亮。
测小灯泡电功率电路图：
Q＝I2Rt Q＝U2t/R
由于导体具有电阻，所以当电流通过导体时会发热，将电能直接转化为内能，这种现象称为电流的热效应。
P＝I2R P＝U2/R
用电器在额定电压下正常工作时的功率叫额定功率。
W＝I2Rt W＝U2t/R
电流所做的功叫电功。单位焦耳（J）。
电功率是描述电流做功快慢的物理量。单位瓦特（W）。
