催化剂装卸实施方案.docx

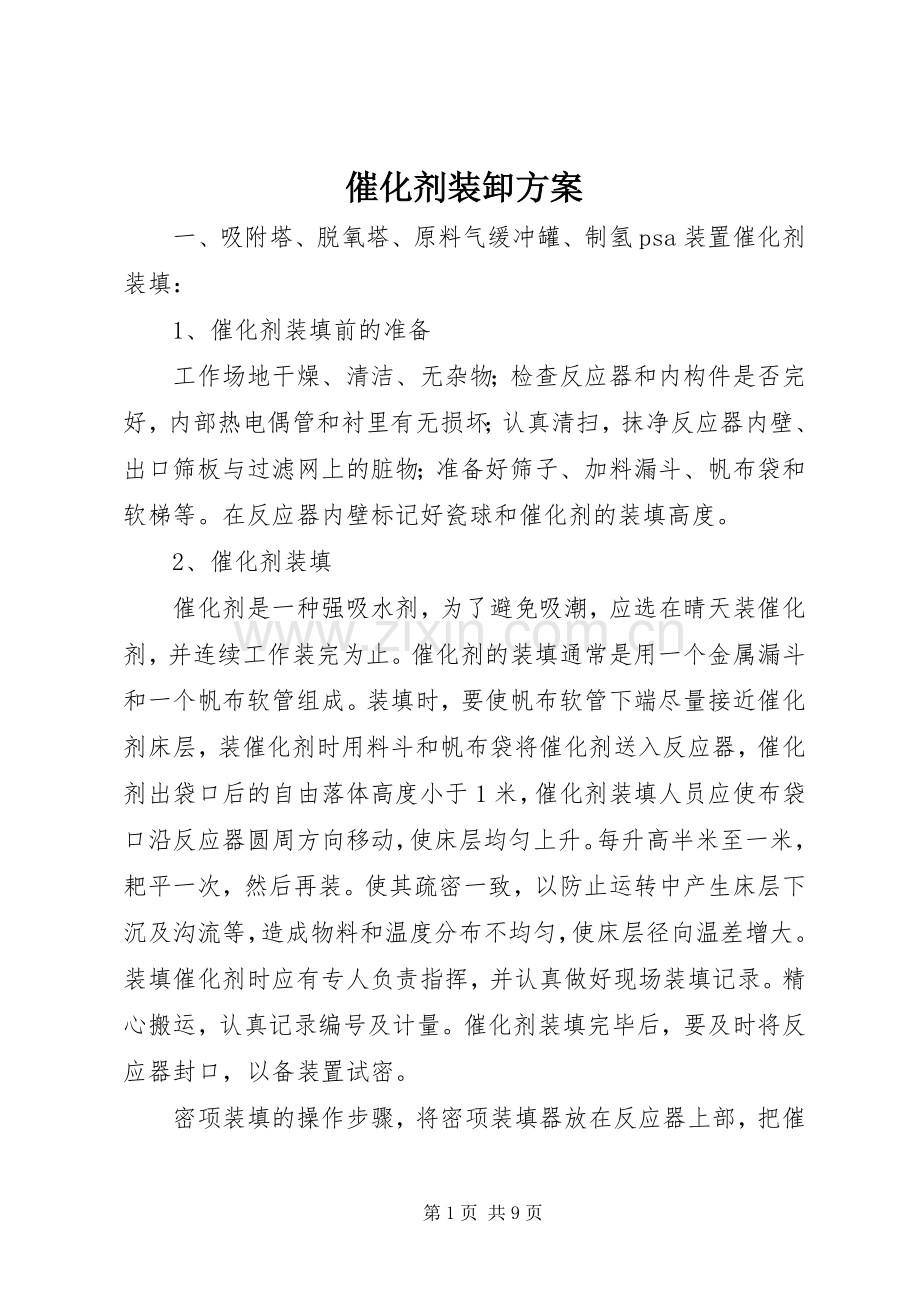

催化剂装卸方案
一、吸附塔、脱氧塔、原料气缓冲罐、制氢psa装置催化剂装填：
1、催化剂装填前的准备
工作场地干燥、清洁、无杂物；检查反应器和内构件是否完好，内部热电偶管和衬里有无损坏；认真清扫，抹净反应器内壁、出口筛板与过滤网上的脏物；准备好筛子、加料漏斗、帆布袋和软梯等。在反应器内壁标记好瓷球和催化剂的装填高度。
2、催化剂装填
催化剂是一种强吸水剂，为了避免吸潮，应选在晴天装催化剂，并连续工作装完为止。催化剂的装填通常是用一个金属漏斗和一个帆布软管组成。装填时，要使帆布软管下端尽量接近催化剂床层，装催化剂时用料斗和帆布袋将催化剂送入反应器，催化剂出袋口后的自由落体高度小于1米，催化剂装填人员应使布袋口沿反应器圆周方向移动，使床层均匀上升。每升高半米至一米，耙平一次，然后再装。使其疏密一致，以防止运转中产生床层下沉及沟流等，造成物料和温度分布不均匀，使床层径向温差增大。装填催化剂时应有专人负责指挥，并认真做好现场装填记录。精心搬运，认真记录编号及计量。催化剂装填完毕后，要及时将反应器封口，以备装置试密。
密项装填的操作步骤，将密项装填器放在反应器上部，把催化剂放入料斗，经过帆布袋均匀流入密项装填器。并连续工作装完为止。

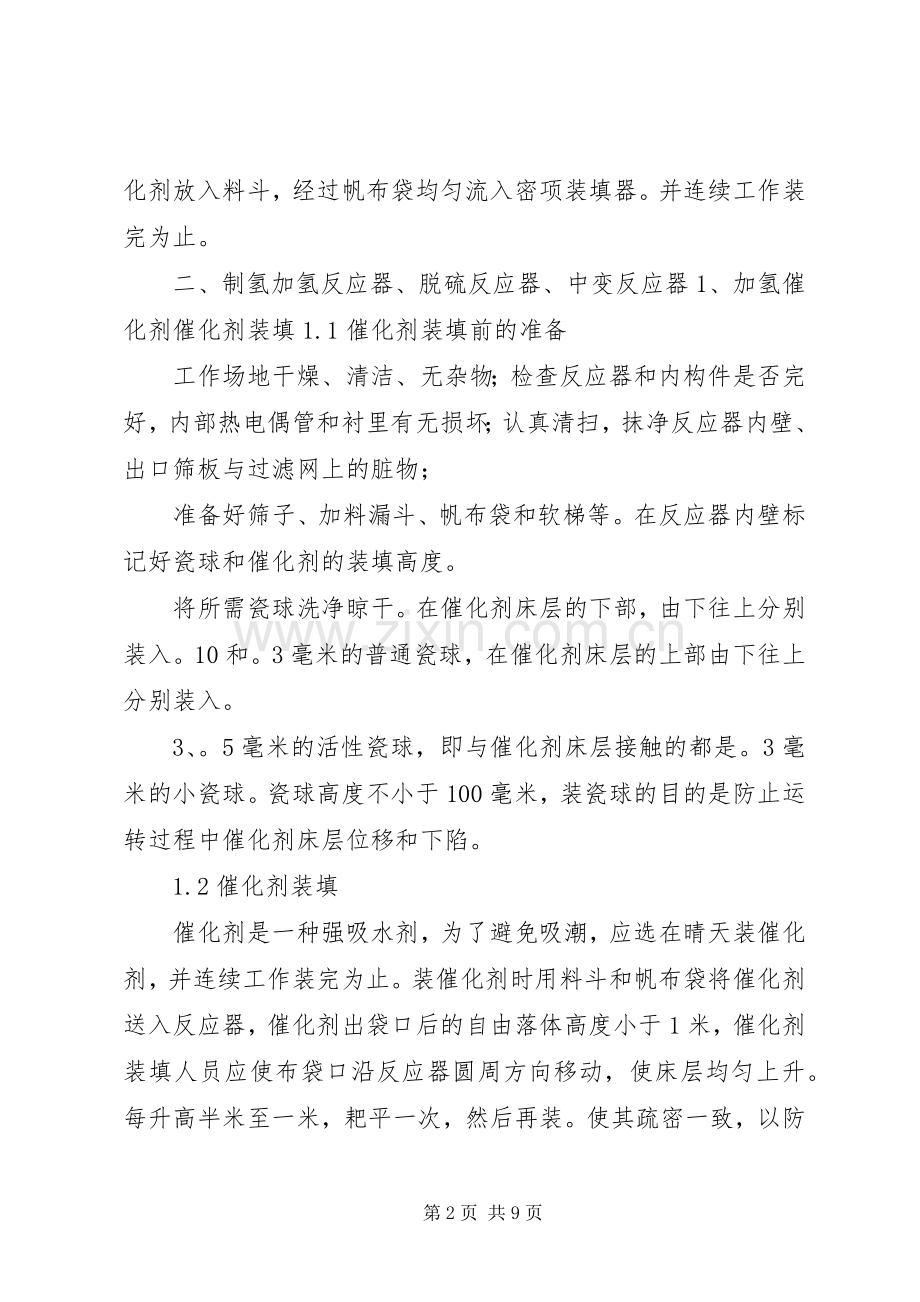

二、制氢加氢反应器、脱硫反应器、中变反应器1、加氢催化剂催化剂装填1.1催化剂装填前的准备
工作场地干燥、清洁、无杂物；检查反应器和内构件是否完好，内部热电偶管和衬里有无损坏；认真清扫，抹净反应器内壁、出口筛板与过滤网上的脏物；
准备好筛子、加料漏斗、帆布袋和软梯等。在反应器内壁标记好瓷球和催化剂的装填高度。
将所需瓷球洗净晾干。在催化剂床层的下部，由下往上分别装入。10和。3毫米的普通瓷球，在催化剂床层的上部由下往上分别装入。
3、。5毫米的活性瓷球，即与催化剂床层接触的都是。3毫米的小瓷球。瓷球高度不小于100毫米，装瓷球的目的是防止运转过程中催化剂床层位移和下陷。
1.2催化剂装填
催化剂是一种强吸水剂，为了避免吸潮，应选在晴天装催化剂，并连续工作装完为止。装催化剂时用料斗和帆布袋将催化剂送入反应器，催化剂出袋口后的自由落体高度小于1米，催化剂装填人员应使布袋口沿反应器圆周方向移动，使床层均匀上升。每升高半米至一米，耙平一次，然后再装。使其疏密一致，以防止运转中产生床层下沉及沟流等，造成物料和温度分布不均匀，使床层径向温差增大。装填催化剂时应有专人负责指挥，并认真做好现场装填记录。精心搬运，认真记录编号及计量。催化剂装填完毕后，要及时将反应器封口，以备装置试密。
2、脱硫反应器的装填2.1填前的准备：
工作场地干燥、清洁、无杂物；检查反应器和内构件是否完好，内部热电偶管和衬里有无损坏；认真清扫，抹净反应器内壁、出口筛板与过滤网上的脏物；准备好筛子、加料漏斗、帆布袋和软梯等。在反应器内壁标记好瓷球和脱氯剂及氧化锌脱硫剂的装填高度。将所需瓷球洗净晾干。在催化剂床层的下部，由下往上分别装入。10-。20毫米的普通瓷球，在催化剂床层的上部由下往上分别装入。10-。20毫米的普通瓷球。瓷球高度不小于100毫米，装瓷球的目的是防止运转过程中脱氯剂和脱硫剂床层位移和下陷。
2.2装填
应选在晴天装填，并连续工作装完为止。装填时首先用料斗和帆布袋将脱硫剂送入反应器，脱硫剂出袋口后的自由落体高度小于1米，装填人员应使布袋口沿反应器圆周方向移动，使床层均匀上升。每升高半米至一米，耙平一次，然后再装。等脱硫剂装至反应器标志位置后，装填人员将其仔细扒平，然后再装入脱
氯剂。装填过程中一定使其疏密一致，以防止运转中产生床层下沉及沟流等，造成物料和温度分布不均匀，使床层径向温差增大。装填催化剂时应有专人负责指挥，并认真做好现场装填记录。精心搬运，认真记录编号及计量。装填完毕后，要及时将反应器封口，以备装置试密。
3、中温变换催化剂装填
（1）装填之前必须除尽变换炉内的一切脏物。
（2）装填之前就确定变换炉各段催化剂装填体积和高度，并在炉内标记催化剂要装填的高度尽寸。
（3）装填时，炉箅上面应先铺上一层铁丝网，一层耐火球，在耐火球上再铺上一层铁丝网后，再装填催化剂。
（4）催化剂在装炉前可以不过筛，除非在运输过程中因方法不当而产生了粉尘或粉粒。
（5）装催化剂时应从尽量低的高度轻轻倒入炉内。颗粒自由落下的高度应低于0.5m。
（6）在装填过程中催化剂应分散铺开，绝不能集中倾倒成堆，以免床层各部分松紧不一，影响气流分布。
（7）装填催化剂过程中，严禁操作人直接在催化剂上面踩踏，因为这样会使催化剂床层松紧不一。为避免直接踩踏在催化剂上，可在床层上铺好木板，人站在木板上操作。
（8）催化剂装好后，用木板将表面刮平，再覆盖上一层铁丝网、耐火球。（9）装填催化剂时，操作人员应穿工作服，戴防尘口罩等防护用品，装填过程中应随时注意，不能将杂物遗留在炉内。
淄博齐帅石化工程有限公司是一家专业为石化行业、化肥行业、焦化行业、煤化工行业装、卸催化剂，设备清洗，防腐保温为一体的高新工程技术企业。具有无氧、有毒、高温等特种环境下工程作业的资质，从而简化作业程序、缩短工期、减少费用。淄博齐帅石化工程有限公司成立于2011年8月，其前身是淄博齐帅工贸有限公司。从事催化剂装卸多年，有丰富的技术经验，公司高级工程师2人，专业队伍6支。公司依靠科技求发展，近几年来引进先进大型抽吸机、螺旋卸料机、震动筛、多功能监测仪、密相装填器等专业设备及气防、通讯、应急救护等安全保障设施.承接炼油企业的加氢裂化、加氢精制、汽油加氢、柴油加氢、重油加氢、mtbe、制氢、连续重整、铂重整、临氢降凝、预加氢等装置的催化剂撇头、换剂、装剂（含密相装填）、内构件安装与清洗工程，依靠先进的作业工具提高了作业效率。深受广大企业好评。
我公司坚持“天地人和、互赢共进”的经营理念；“做一个工程，树一
个样板”的企业宗旨，为客户提供从技术咨询、方案设计、施工装卸等售后服务全过程解决方案，为客户提供环境工程一站式全程服务。公司以“专业技术，合理收费，用心服务”为我们的服务原则，最大限度地满足企业的需求，其次我们通过不断改进技术工艺、不断提高自身能力、不断创新技术，来达到双赢的局面，为了给客户解决后顾之忧，我们对所承接的工程项目均终生提供技术服务，精心施工、铸造精品、共筑美好的明天。
我公司专业从事各类催化剂装置的无氧、有毒、高温等特种环境下工程作业，从而简化作业程序、缩短工期、减少费用，价格合理。以及回收含钨、钼、镍、铜、锌系报废催化剂，含金、银、钯、铂、铑的废料。联系人淄博齐帅石化工程有限公司徐海波1356166178813573361932.如有需要请联系。祝商祺。
三、汽油加氢r-101、r-102、r-103反应器、加氢反应器、轻质汽油单元r-101a反应器的装填方案。
1汽油加氢r-101、r-102、r-103反应器催化剂的装填
1.1催化剂的要求
（1）加氢催化剂是强吸水性物质，应装在密封的桶里，保存在干燥地方，禁止与酸、碱化学试剂等物质接触。
（2）装填前催化剂运到现场，必须用防水帆布盖好，防止雨淋、受潮。催化剂桶只能在装剂时才打开。
（3）装填催化剂应选在晴天进行。
（4）催化剂装运过程中，应小心轻放，不要滚动，更不能摔打催化剂桶，以免催化剂破碎。
（5）装填时，催化剂颗粒自由下落高度要限制在1.0米之内。（6）装催化剂时应准确称重计量、专人记录，并连续进行一次装完。
2、装催化剂的安全措施
（1）如果反应器内含有可燃的烃类气体，在打开反应器前用n2吹扫，再用空气置换。
（2）与反应器相联的管线均应加盲板，确保人身安全。
（3）打开反应器后，向反应器内通入足够的新鲜空气，使反应器内氧含量达21v%。
（4）在反应器内工作的人员必须穿上工作服、佩戴防护眼镜和防尘呼吸器。器内工作人员与守候在反应器旁的人员要保持密切联系。
3、催化剂装前准备（1）催化剂的检查：
a）检查催化剂有无出厂合格证和验收手续。
b）检查催化剂的包装情况，是否吸水，是否受污染。
c）检查催化剂的破碎情况，决定是否过筛。如果催化剂中小于φ1.0mm的筛分占3m%，就应过筛，过筛与装填可同时进行。（2）反应器的检查：
a）反应器卸料管是否装好填充物（保温材料或瓷球）。b）反应器底部物流集合器要清理干净，防止堵塞。
c）反应器热电偶套管位置是否合理，热电偶接头应完好无损。
（3）准备好足够量的φ18、φ8、φ4的瓷球。（因工艺不同瓷球的型号只能做参考）
（4）清扫好工作场地，保证催化剂装填现场干净无杂物。
（5）准备好振动筛、磅称、加料漏斗、卷尺、帆布袋和软梯等装填工具。（6）确认反应系统处于干燥状态后，按催化剂装填方案，在反应器内壁自下而上画好催化剂装填线。
催化剂装填质量不仅影响催化剂装填量，而且对油气分布影响很大，催化剂装填应力求均匀密实，以避免出现沟流、短路。
（1）备一根橡胶软管，供装剂时向反应器内通入经过干燥的压缩风。（2）在反应器的底部，自下而上分别装入φ18、φ8、φ4瓷球。（3）按装填尺寸要求装填下层和上层催化剂和瓷球。
催化剂及瓷球的装填通常是用一个金属漏斗和一个帆布软管组成。装填时，要使帆布软管下端尽量接近催化剂床层，其自由落体高度不要大于1.5米，防止催化剂破损。装催化剂时，要使催化剂床层料面均匀上升，每升高一米左右耙平一次，然后再装，使疏密一致，以确保运转过程中物料和温度分布均匀。
（4）统计、核实反应器实际装入催化剂的量。
2、加氢反应器催化剂装填
1具备条件
（1）反应部分的气密已进行完毕，反应器降至常温，反应压力降至常压。
