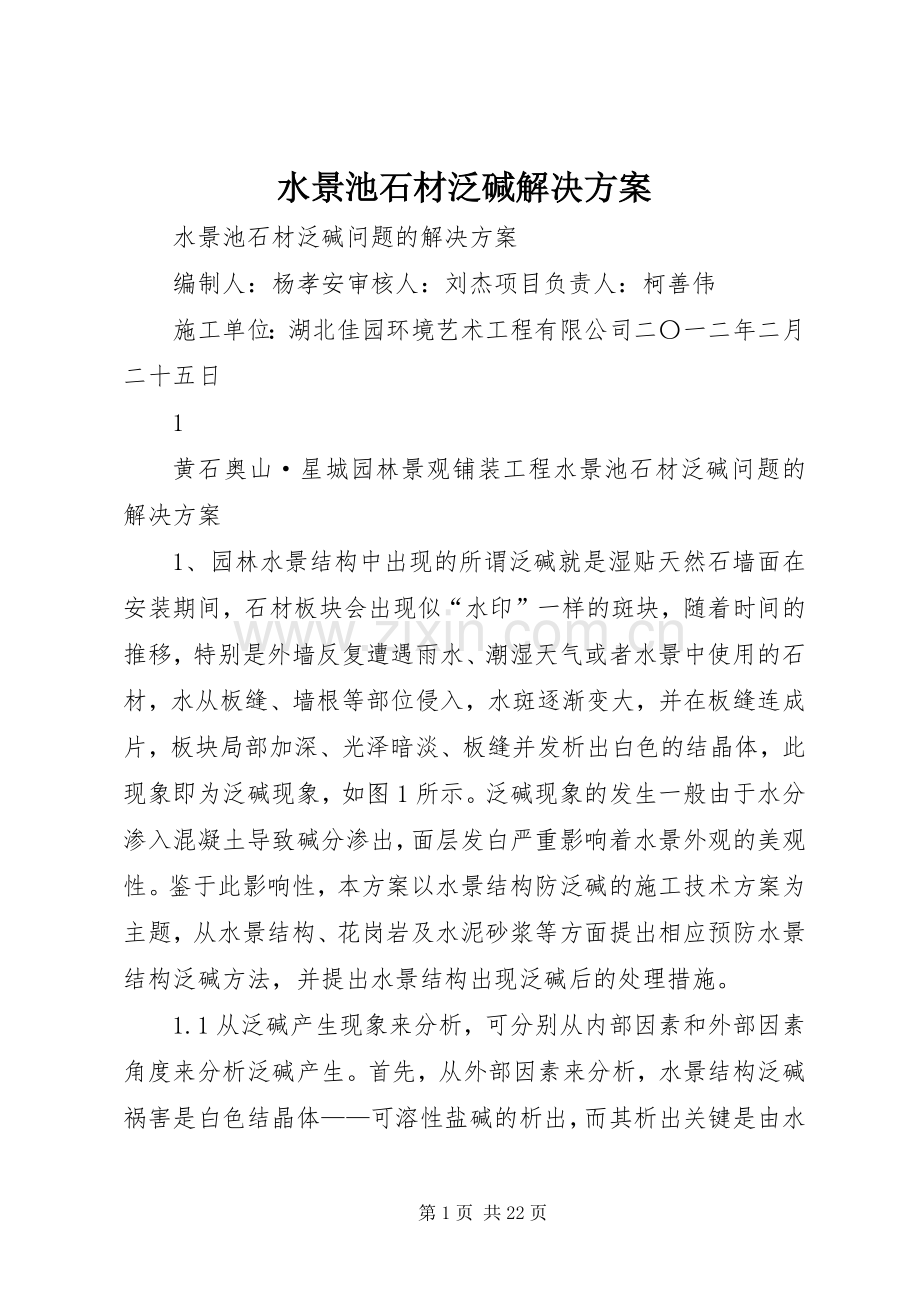

水景池石材泛碱解决实施方案.docx

水景池石材泛碱解决方案
水景池石材泛碱问题的解决方案
编制人：杨孝安审核人：刘杰项目负责人：柯善伟
施工单位：湖北佳园环境艺术工程有限公司二〇一二年二月二十五日
1
黄石奥山·星城园林景观铺装工程水景池石材泛碱问题的解决方案
1、园林水景结构中出现的所谓泛碱就是湿贴天然石墙面在安装期间，石材板块会出现似“水印”一样的斑块，随着时间的推移，特别是外墙反复遭遇雨水、潮湿天气或者水景中使用的石材，水从板缝、墙根等部位侵入，水斑逐渐变大，并在板缝连成片，板块局部加深、光泽暗淡、板缝并发析出白色的结晶体，此现象即为泛碱现象，如图1所示。泛碱现象的发生一般由于水分渗入混凝土导致碱分渗出，面层发白严重影响着水景外观的美观性。鉴于此影响性，本方案以水景结构防泛碱的施工技术方案为主题，从水景结构、花岗岩及水泥砂浆等方面提出相应预防水景结构泛碱方法，并提出水景结构出现泛碱后的处理措施。

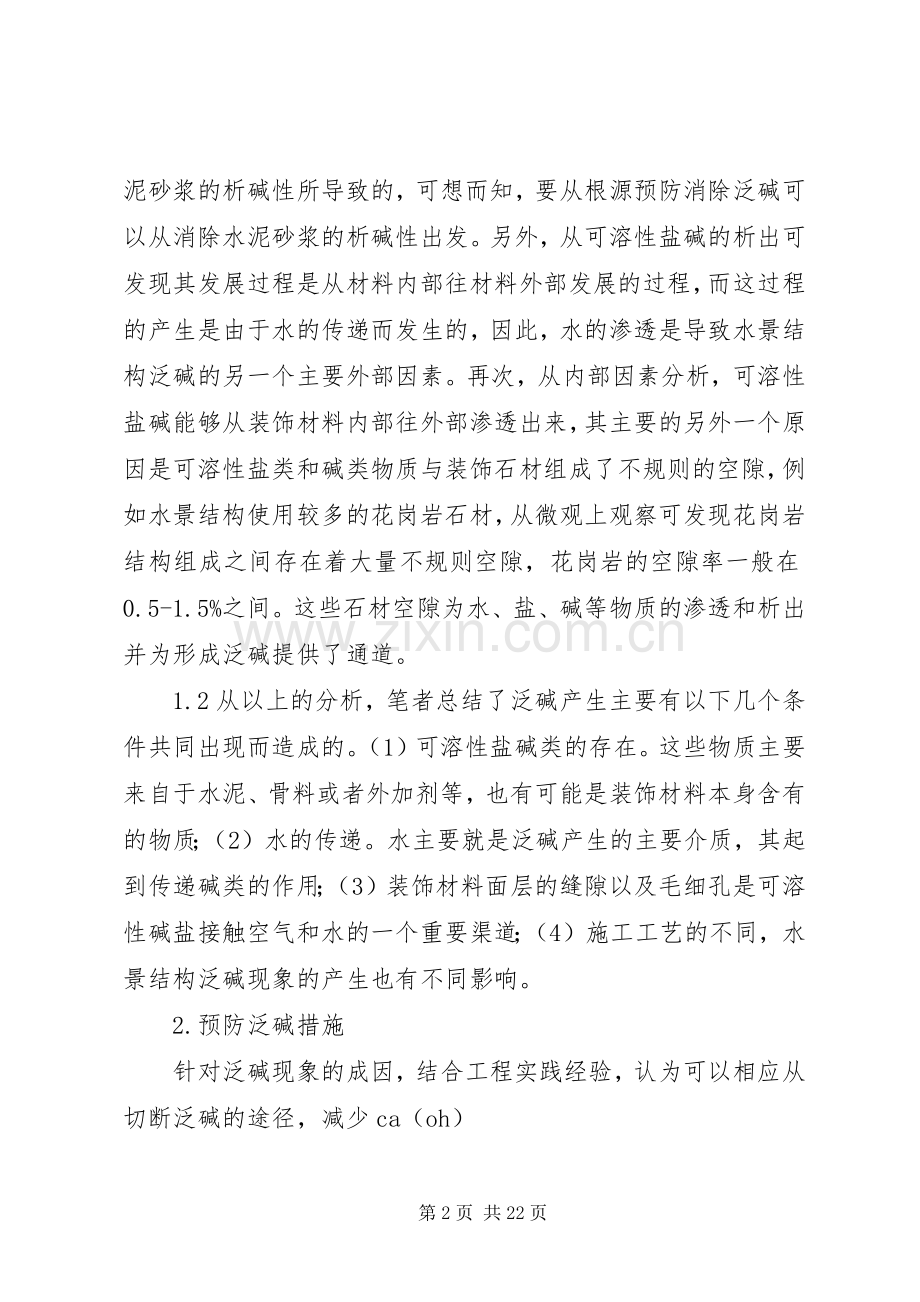

1.1从泛碱产生现象来分析，可分别从内部因素和外部因素角度来分析泛碱产生。首先，从外部因素来分析，水景结构泛碱祸害是白色结晶体——可溶性盐碱的析出，而其析出关键是由水泥砂浆的析碱性所导致的，可想而知，要从根源预防消除泛碱可以从消除水泥砂浆的析碱性出发。另外，从可溶性盐碱的析出可发现其发展过程是从材料内部往材料外部发展的过程，而这过程的产生是由于水的传递而发生的，因此，水的渗透是导致水景结构泛碱的另一个主要外部因素。再次，从内部因素分析，可溶性盐碱能够从装饰材料内部往外部渗透出来，其主要的另外一个原因是可溶性盐类和碱类物质与装饰石材组成了不规则的空隙，例如水景结构使用较多的花岗岩石材，从微观上观察可发现花岗岩结构组成之间存在着大量不规则空隙，花岗岩的空隙率一般在0.5-1.5%之间。这些石材空隙为水、盐、碱等物质的渗透和析出并为形成泛碱提供了通道。
1.2从以上的分析，笔者总结了泛碱产生主要有以下几个条件共同出现而造成的。（1）可溶性盐碱类的存在。这些物质主要来自于水泥、骨料或者外加剂等，也有可能是装饰材料本身含有的物质；（2）水的传递。水主要就是泛碱产生的主要介质，其起到传递碱类的作用；（3）装饰材料面层的缝隙以及毛细孔是可溶性碱盐接触空气和水的一个重要渠道；（4）施工工艺的不同，水景结构泛碱现象的产生也有不同影响。
2.预防泛碱措施
针对泛碱现象的成因，结合工程实践经验，认为可以相应从切断泛碱的途径，减少ca（oh）
2、盐类等生成物及减少水的侵入等三个方面采取措施来预防泛碱现象
2
黄石奥山·星城园林景观铺装工程
的产生。
2.1减少ca（oh）
2、盐等物质生成
（1）镶贴用的水泥砂浆适宜掺入减水剂，从而有效减少ca（oh）2的析出；另外，粘贴法砂浆稠度适宜为6-8cm，而采用灌浆法时，其砂浆稠度适宜为8-12cm。（2）室外镶贴可采用水泥基商品胶粘剂，鉴于其具有良好的保水性，能够大大减轻水泥凝结泌水，而对于室内镶贴则可采用石材化学胶粘剂点粘。
2.2使用防碱背涂剂
（1）在石板安装前应在石材背面和侧面背涂专用处理剂，使该溶剂能有效渗入到石材堵塞毛细管，从而让水、ca（oh）
2、盐碱类等其他物质无法侵入，可以有效地切断了泛碱现象产生的途径。
（2）在石材板底涂刷树脂胶，然后再贴化纤丝网格布，从而形成防水层，同时侧面也要涂刷处理。
2.3防止水的侵入
水的存在以及传递是导致泛碱产生的主要原因，我公司总结了几点可有效防止水侵入的预防措施：
（2）优先采用混凝土墙或石墙做挡土墙，例如砖砌挡土墙，应用水泥砂浆砌筑，与土接触的内侧做防水层（如用防水砂浆抹面后涂热沥青两度），在墙内高于地面处设防潮层，墙上留泻水口，同时应作防渗处理，以防止水的渗入。为使块材地面铺设时调整方便及接缝隐蔽，挡墙根部可内收。工程实践表明，由于园林构筑物一般体量较小，采用上述方法并不会增加太多成本，却能起到良好的效果。（3）对于外墙石材装饰面，为了能够有效防止水从板缝侵入，墙面板块必须离缝镶贴，而且缝宽不应小于5mm，使用石材专用硅硐密封胶密封。
（5）待镶贴完成后，对室外石材全面积喷涂有机硅防水剂或其他无色护面涂剂。
2.4施工用水质改善
目前基本园林水景（特别是小型水体多用欧式风格，即石材粘贴或马赛克、水洗石施工表面）应要求比较高的水质环境，最好采用经水处理过的自来水，千万慎重采用地下水，因为含泥沙量及含杂质多，长期使用这样的水质，会与表面的材料发生化学反应，产生出类似caco3的物质。解决泛碱具体措施
3
黄石奥山·星城园林景观铺装工程
水景结构泛碱出现重在预防，但是有些工程由于各种原因造成泛碱现象还是出现了，而对于天然石材墙面一旦出现泛碱现象，由于可溶性碱（或盐）物质已沿毛细孔渗透到石材里面（渗出石板表面的可以清除），很难清除，故应着重预防，泛碱发生后只可作以下补救。而对于这种情况笔者提出了一些解决泛碱的具体措施。
（1）对于已出现泛碱现象的石材贴面的补救方法可通过清洗污染物后在石材之间的缝隙采用玻璃胶，但这是不得已的整改措施。
（2）应尽快对墙体、板缝、板面等全面进行防水、密封处理，防止水分继续入侵，使泛碱不再扩大。
（3）可使用市面上的石材泛碱清洗剂，该清洗剂是由非离子型的表面活性剂及溶剂等制成的无色半透明液体，对于部分天然石材表面泛碱的清洗有一定的效果。但是在使用前，一定要先作小样试块，以检验效果和决定是否采用。（4）铺装材料缝隙的处理。从上面分析可知道，泛碱是从铺装材料的缝隙析出来的，因此要解决泛碱，必须要处理好铺装材料的缝隙。为此，对于园建尤其是水池、水景墙中的铺装缝隙都必须用防水效果较好的填缝剂进行密封处理；另外，还应对整个水池面层全面积喷涂有机硅防水剂或者其他无色护面涂剂，做到面层石材间的缝隙成为一个整体。
水景池石材泛碱问题的原因
首先。天然石材结晶相对较粗，抗渗性能不如普通水泥砂浆，水仍可由通过石材中的毛细管浸入面传到另外一面。天然石材的这种特性及毛细孔的存在，为粘接材料中的水、碱、盐等物质的渗入和析出并形成泛碱提供了通道。
其二。粘结材料产生含碱、盐等成分物质。主要为镶贴砂浆析出ca（oh）2（氢氧化钙）并跟随多余的拌合水，沿石材的毛细孔游离入侵板块，拌合水越多，移动到砂浆表面的ca（oh）2就越多，水分蒸发后，ca（oh）2就存积在板块里。
其他，如在水泥中添加了含有钠na+的外加剂，粘土砖土壤含有的na+、mg2+、k+、ca2+、c1-、so42-、c032-等，遇水溶解，会渗透到石材毛细孔里，形成“白华”等现象。
粘结材料产生的含碱、盐等成分物质是渗入石材毛细孔产生泛碱的直接物质来
4
黄石奥山·星城园林景观铺装工程
源。
水的渗入。由于外墙接缝用水泥细砂砂浆勾缝，令防水效果差；地面水（或潮湿）沿墙体或砂浆层侵入石材板；安装时对石材洒水过多等原因，使水入侵石材板，并溶入ca（oh）2和其他盐类物质进入石材毛细管形成泛碱。可见，水是泛碱物质的溶剂和载体。
泛碱问题的治理解决办法
天然石材墙面一旦出现泛碱现象，由于可溶性碱（或盐）物质已沿毛细孔渗透到石材里面（渗出石板表面的可以清除），很难清除，故应着重预防，泛碱发生后只可作以下补救。
1.尽快对墙体、板缝、板面等全面进行防水处理，防止水分继续入侵，使泛碱不再扩大。
2.可使用市面上的石材泛碱清洗剂，该清洗剂是由非离子型的表面活性剂及溶剂等制成的无色半透明液体，对于部分天然石材表面泛碱的清洗有一定的效果。但是在使用前，一定要先作小样试块，以检验效果和决定是否采用。
除了石材背面进行背涂处理等方法外，池壁可采用干挂，池底采用架空池底，架空池底可用100×100×150砼墩子按600×600间距（或其它间距，根据池底石材设计大小确定，不宜过小）布置，架空池底下可藏管线，在解决泛碱问题的同时还能隐蔽管线。
如果还继续泛碱，放水干燥后用环氧聚氨酯底漆处理。
本工程高壁水景池最好的石材泛碱问题的解决办法是建议设计方变更为采用石材干挂
湖北佳园环境艺术工程有限公司
二〇一二年二月二十五日
5
第二篇：水景结构泛碱预防与处理水景结构泛碱预防与处理
一引言
水景结构的花岗岩贴面或者清水砖贴面，构筑物出现表面泛碱是施工过程中常见顽症。所谓泛碱，是湿贴石材在安装期间，板材出现水印一样的斑块，随着时间的推移，特别是外墙反复遭遇雨水，潮湿天气或者水景水的侵入，水斑逐渐百年大，连片，颜色加深，光泽暗淡，此现象即为泛碱现象。水景结构泛碱的现象，会严重影响景观品质。很多项目，特别是住宅，都有水景，解决好泛碱问题，对公司营造精品住宅，有重要意义。
二泛碱产生的原因
从泛碱产生的现象来分析。碱其实就是白色的结晶体，这些结晶体就是可溶性盐碱，可溶性盐碱主要存在于水泥，骨料，外加剂等，或者石材本身含有盐碱。泛碱产生的原因，温度湿度增高时，水渗透到装饰材料内部，溶解了瓷砖，水泥中的盐碱，当温度湿度减小时，水份从分析出材料外，随着水份蒸发，可溶性盐碱留在材料表面，从而出现白色晶体。
从以上分析可知，通过选择石材，预防水的侵入，选择黏结剂等措施，可有效预防水景结构泛碱的出现。
三预防泛碱的办法1.施工前准备
设计上，如果成本允许，可以考虑在高端精品楼盘，或者重要水景节点，采用干挂石材，同时考虑选择吸水率符合要求的石材板。
施工前充分考虑工艺环节，条件允许先做样板。
2.使用防碱背涂料
3.减少盐碱等物质的产生4.施工用水质改善5.防止水的侵入6.施工中的管理措施
四解决泛碱的具体措施解决泛碱的措施如下.1.已出现泛碱的市场，可清洗污染物，然后在石材缝隙采用玻璃胶，但这是不得已的办法。
2.对墙体，板缝，板面进行防水密封处理，防治水份继续侵入。
3.可采用市场上石材泛碱清洗剂，对部分天然石材有一定效果，但在使用前要先做小样试块。
4.铺装材料用防水好的填缝剂密封处理。
五结语
水景结构一旦出现泛碱现象，由于可溶性盐碱物质已沿毛细孔渗透到石材里，很难清除干净，因此，泛碱现象重在预防，只要探明其产生的原因，在设计，材料，施工各环节严格把关，科学防治，就能最大程度上避免泛碱的产生，从而提高项目的整体品质。
第三篇：水景结构泛碱预防及处理石材泛碱预防及处理
1泛碱产生原因探析
从泛碱产生现象来分析，可分别从内部因素和外部因素角度来分析泛碱产生。首先，从外部因素来分析，水景结构泛碱祸害是白色结晶体——可溶性盐碱的析出，而其析出关键是由水泥砂浆的析碱性所导致的，可想而知，要从根源预防消除泛碱可以从消除水泥砂浆的析碱性出发。另外，从可溶性盐碱的析出可发现其发展过程是从材料内部往材料外部发展的过程，而这过程的产生是由于水的传递而发生的，因此，水的渗透是导致水景结构泛碱的另一个主要外部因素。再次，从内部因素分析，可溶性盐碱能够从装饰材料内部往外部渗透出来，其主要的另外一个原因是可溶性盐类和碱类物质与装饰石材组成了不规则的空隙，例如水景结构使用较多的花岗岩石材，从微观上观察可发现花岗岩结构组成之间存在着大量不规则空隙，花岗岩的空隙率一般在0.5-1.5%之间。这些石材空隙为水、盐、碱等物质的渗透和析出并为形成泛碱提供了通道。
从以上的分析，笔者总结了泛碱产生主要有以下几个条件共同出现而造成的。（1）可溶性盐碱类的存在。这些物质主要来自于水泥、骨料或者外加剂等，也有可能是装饰材料本身含有的物质；（2）水的传递。水主要就是泛碱产生的主要介质，其起到传递碱类的作用；（3）装饰材料面层的缝隙以及毛细孔是可溶性碱盐接触空气和水的一个重要渠道；（4）施工工艺的不同队水景结构泛碱现象的产生也有不同影响。
2预防泛碱措施
针对泛碱现象的成因，笔者结合工程实践经验，认为可以相应从切断泛碱的途径，减少ca（oh）
2、盐类等生成物及减少水的侵入等三个方面采取措施来预防泛碱现象的产生。
2.1减少ca（oh）
2、盐等物质生成
（1）镶贴用的水泥砂浆适宜掺入减水剂，从而有效减少ca（oh）2的析出；另外，粘贴法砂浆稠度适宜为6-8cm，而采用灌浆法时，其砂浆稠度适宜为8-12cm。
（2）室外镶贴可采用水泥基商品胶粘剂，鉴于其具有良好的保水性，能够大大减轻水泥凝结泌水，而对于室内镶贴则可采用石材化学胶粘剂点粘。
2.2使用防碱背涂剂
（1）在石板安装前应在石材背面和侧面背涂专用处理剂，使该溶剂能有效渗入到石材堵塞毛细管，从而让水、ca（oh）
2、盐碱类等其他物质无法侵入，可以有效地切断了泛碱现象产生的途径。
（2）在石材板底涂刷树脂胶，然后再贴化纤丝网格布，从而形成防水层，同时侧面也要涂刷处理。
2.3防止水的侵入水的存在以及传递是导致泛碱产生的主要原因，笔者总结了几点可有效防止水侵入的预防措施：
（2）优先采用混凝土墙或石墙做挡土墙，例如砖砌挡土墙，应用水泥砂浆砌筑，与土接触的内侧做防水层（如用防水砂浆抹面后涂热沥青两度），在墙内高于地面处设防潮层，墙上留泻水口，同时应作防渗处理，以防止水的渗入。为使块材地面铺设时调整方便及接缝隐蔽，挡墙根部可内收。工程实践表明，由于园林构筑物一般体量较小，采用上述方法并不会增加太多成本，却能起到良好的效果。
（3）对于外墙石材装饰面，为了能够有效防止水从板缝侵入，墙面板块必须离缝镶贴，而且缝宽不应小于5mm，使用石材专用硅硐密封胶密封。
（5）待镶贴完成后，对室外石材全面积喷涂有机硅防水剂或其他无色护面涂剂。
2.4施工用水质改善
目前基本园林水景（特别是小型水体多用欧式风格，即石材粘贴或马赛克、水洗石施工表面）应要求比较高的水质环境，最好采用经水处理过的自来水，千万慎重采用地下水，因为含泥沙量及含杂质多，长期使用这样的水质，会与表面的材料发生化学反应，产生出类似caco3的物质。
3解决泛碱具体措施
水景结构泛碱出现重在预防，但是有些工程由于各种原因造成泛碱现象还是出现了，而对于天然石材墙面一旦出现泛碱现象，由于可溶性碱（或盐）物质已沿毛细孔渗透到石材里面（渗出石板表面的可以清除），很难清除，故应着重预防，泛碱发生后只可作以下补救。而对于这种情况笔者提出了一些解决泛碱的具体措施。
（1）对于已出现泛碱现象的石材贴面的补救方法可通过清洗污染物后在石材之间的缝隙采用玻璃胶，但这是不得已的整改措施。
（2）应尽快对墙体、板缝、板面等全面进行防水、密封处理，防止水分继续入侵，使泛碱不再扩大。
（3）可使用市面上的石材泛碱清洗剂，该清洗剂是由非离子型的表面活性剂及溶剂等制成的无色半透明液体，对于部分天然石材表面泛碱的清洗有一定的效果。但是在使用前，一定要先作小样试块，以检验效果和决定是否采用。
（4）铺装材料缝隙的处理。从上面分析可知道，泛碱是从铺装材料的缝隙析出来的，因此要解决泛碱，必须要处理好铺装材料的缝隙。为此，对于园建尤其是水池、水景墙中的铺装缝隙都必须用防水效果较好的填缝剂进行密封处理；另外，还应对整个水池面层全面积喷涂有机硅防水剂或者其他无色护面涂剂，做到面层石材间的缝隙成为一个整体。
滨海新城g地块景观工程
装饰面层析碱控制措施
编制单位：XX省金霞生态园林景观工程有限公司
第四篇：石材泛碱的处理方法石材泛碱的处理方法
凤梨花
花岗岩湿铺的一个主要缺点是墙面经常看到缝隙中淌白浆，影响装饰效果，这种现象称之为泛碱。其产生的主要原因是施工时水泥中的氢氧化钙从板材的接缝或空隙中渗出来，与空气中的二氧化碳反应成白色的碳酸钙结晶物。为避免这些缺陷，在铺贴前必须将花岗岩板的背面刷洗干净，然后刷上一层1：1的107胶水泥灰水进行封闭，待干凝后再铺贴。这样，可以最大限度的预防墙面缝隙淌白、返浆。这个过程称之为防碱背涂。
为减少和避免墙面缝隙淌白、返浆，铺贴花岗岩板时灌浆的工序十分重要，灌浆时，一定要饱满、密实，不能有空鼓的现象。
一、泛碱现象
湿贴天然石墙面在安装期间，石材板块会出现似"水印"一样的斑块，随着镶贴砂浆的硬化和干燥，"水印"会稍微缩小，甚至有些消失，其孤立、分散地出现在板块中，但是，随着时间推移，特别是户外反复遭遇雨水或潮湿天气，水从板缝或石材表面等部位侵入，天然石的水斑逐渐变大，并在板缝连成片，板块局部加深、光泽暗淡、板缝并发析出白色的结晶体，长年不褪，严重影响外观，此种现象称为泛碱现象。
二、原因分析
1.天然石材结晶相对较粗，存在许多肉眼看不到的毛细管，花岗岩细孔率为0.5～1.5%，大理石细孔率为0.5～2.0%，其抗渗性能不如普通水泥砂浆，花岗岩的吸水率0.2～1.7%是较低的，水仍可由通过石材中的毛细管浸入面传到另外一面。天然石材的这种特性及毛细孔的存在，为粘接材料中的水、碱、盐等物质的渗入和析出并形成泛碱提供了通道。
2.石材的主要成分是碳酸钙，占58%以上，当受到大气中的二氧化硫及水分作用时，其表层起化学变化即转化为石膏，使其很快失去光泽，并变得疏松多孔。
3.粘结材料产生含碱、盐等成分物质。主要为镶贴砂浆析出ca（oh）2（氢氧化钙）并跟随多余的拌合水，沿石材的毛细孔游离入侵板块，拌合水越多，移动到砂浆表面的ca（oh）2就越多，水分蒸发后，ca（oh）2就存积在板块里。
4.水的渗入，地面水（或潮湿）沿石材表面和缝隙侵入石材板，并溶入ca（oh）2和其他盐类物质进入石材毛细管形成泛碱。可见，水是泛碱物质的溶剂和载体。
三、预防措施
针对泛碱现象的成因，可以相应从切断泛碱的途径，减少ca（oh）
2、盐类等生成物及减少水的侵入三方面采取措施，进行预防。
（一）施工前准备
1.设计上考虑消除泛碱，尽可能设计成干挂形式；考虑好结构的防水处理；选择吸水率及其他物理性能符合要求的石材板等。
2.施工前要充分考虑可能发生泛碱的各施工工艺环节，提前作好预防措施，如无把握应先做样板。
3.有关材料应先检验后使用，不但要求外观、尺寸合格，其物理性能指标也要合格。
（二）使用防碱背涂剂
1.石板安装前在石材背面和侧面背涂专用处理剂，该溶剂将渗入石材堵塞毛细管，使水、ca（oh）
2、盐等其他物质无法侵入，切断了泛碱现象的途径。无背涂处理，泛碱不可避免，经背涂处理的石材的粘接性不受影响。
2.在石材板底涂刷树脂胶，再贴化纤丝网格布，形成抗拉防水层，但切不可忘记在侧面作涂刷处理。
（三）减少ca（oh）
2、盐等物质生成
1.户外铺装可采用水泥基商品胶粘剂（干混料），它具有良好的保水性，能大大减轻水泥凝结泌水。
（***）防止水的侵入
1.作业前不可大量对石材和墙面淋水。适当淋水后要等石材凉干后方能铺装。
2.铺贴完成后，室外石材可全面积喷涂有机硅防水剂或其他无色护面涂剂。***、对材料的控制和处理
1、对石材的界面进行防护
对石材的背面及***个小侧面进行防护，涂刷防护剂，便所涂防护剂渗入石材表层内，形成一封闭屏障，阻止砂浆中的水分、碱的析出。其具体方法是：先将其五个界面清理干净，然后涂刷两遍防渗封闭剂，涂刷时要求所涂面干燥，涂刷均匀，涂刷后要求阴干，
1第一遍阴干后方可涂刷第二遍，两遍涂刷方向应垂直。（建议要求石材厂家处理，该防护剂进口产品有德国的雅科美石材渗透剂，用量为10～30平方米/升；美国sg-4防护剂，用量7~8平方米/千克；国产有北京建海齐昌化工建材公司生产的多功能防护剂；北京万博万科科技发展有限公司生产的保石洁sg-4）
2、表面的防护
对于大理石或户外毛面花岗石，则采用表面防护剂，其作用是密封石材结构之
间的空隙，从而达到防水、防污染、防侵蚀的目的。其施工方法与上述相同，（产品有美国sg-l防护剂、中国科学院化学所有机硅研究室与中国文物研究室研制的一种有机硅防护涂料、北京万博万科科技发展有限公司生产的保石洁sg-l等，可根据具体情况选用）
3、对水泥有关指标的控制
三氧化硫的含量不得超过3.5%，碱的含量不得超过0.6%。
五、治理办法
天然石材铺装一旦出现泛碱现象，由于可溶性碱（或盐）物质已沿毛细孔渗透到石材里面（渗出石板表面的可以清除），很难清除，故应着重预防，泛碱发生后只可作以下补救。
1.尽快对板面全面进行防水处理，防止水分继续入侵，使泛碱不再扩大。
2.可使用市面上的石材泛碱清洗剂，该清洗剂是由非离子型的表面活性剂及溶剂等制成的无色半透明液体，对于部分天然石材表面泛碱的清洗有一定的效果。但是在使用前，一定要先作小样试块，以检验效果和决定是否采用。
*注意：
1.2.3.
石材表面防护剂
本防护剂为水性环保型产品，适用于石材光板、毛板、火烧板、斧剁板、石雕等各种石制品的防护处理，能有效渗入石材内部，表面不留任何痕迹，不改变石色，具有优良的耐化学性、抗老化性和耐磨性，透气性好，使用寿命长，具有防水、防潮、防冻、防污染、抗风化和保色的功能，同石材底面防护剂f-103d配合使用，能有效防止石材的水斑不干、盐析泛碱（白华）、吐黄等各种病症的发生。经本防护剂处理的石材，不沾尘埃，不长青苔，冬天不会因吸水结冰膨胀而剥落。干挂板材经本防护剂处理，能保护钢架和构件不受潮气侵蚀而锈损，从而提高了石材的使用寿命和安全性。
施工施方法：
1.石材必须干燥，使用前先将石材表面清洗干净。
2.将防护剂用清洁的农用喷雾器或刷子直接喷刷在干燥的石材表面上，至石材表面吃水饱和为止。每公斤防护剂可处理石材15—20平方米左右。（视石材品种和表面情况而定）3.经该防护剂处理后的石材，自然干燥前不得受雨水侵蚀（常温下24小时以上），2，4小时后即有防护效果，一周后效果更佳，低温环境养护时间适当延长。环境气温4℃以下不宜施工，否则会影响防护效果。
4.防护剂需在o℃以上环境储存，防止雨淋与暴晒，长期存放可能导致包装容器内空气膨胀，应松盖透气存放（不可无盖保存）。储存期一年。
5.饰面石材采用湿法安装施工时，同卜103d石材底面防护剂配合使用效果更佳。在沙浆中拌入洗衣粉可改善，另外板材缝用大理石胶封住，可以保持很长时间，不过时间长了还是不行
在施工中和水泥有关，在施工中将石材背面用107胶刷一遍，再用好的国标水泥，水泥的颗粒越小越好。施工完成后经常养生就可。
在铺贴的水泥沙浆内添加防水剂，
2、在需铺贴饰面的底层做好封闭，
3、石材铺贴完成后，加防水粉勾缝或打胶。
第五篇：关于石材泛碱问题及处理关于石材泛碱问题及处理
石材装饰面出现泛碱现象，无论是地面石材还是墙面石材，都是一种常见的质量问题。
一、石材泛碱的原因
石材泛碱现象，是石材装饰面在使用一段时间后，表面出现出现盐霜似的白色晶体的现象。
泛碱的原因为：
石材的粘贴材料、灌缝材料，以及石材附着的基层材料中均含有水泥。水泥硬化为硅酸盐，遇空气或者基层材料内的水气，硅酸根离子发生水解反应，生成碱性生成物。而天然石材结晶相对较粗，存在许多肉眼看不到的毛细管。这样，石材背面的水通过石材中的毛细管从背面传到正面。一旦气温的升高，水蒸气蒸发，随着水分的逐渐蒸发，原本溶解于水中的碱性生成物就被析出于混凝土水泥表面，日积月累，就形成了一层盐霜，即为泛碱现象。
二、处理办法
通过对泛碱现象的产生原因分析，不难看出，要预防石材产生泛碱现象，不外乎3种办法：
1、切断碱水的渗透途径。
2、消除碱性生成物来源。
3、减少用水量。
4、使用防碱背涂剂。
1、切断碱水的渗透途径
1）设计上考虑，尽可能设计成干挂形式。
2）石材的基层结构墙体，采用防潮、防水处理，减少墙体含水率。3）选择吸水率及其他物理性能符合要求的石材板等。
2、消除碱性生成物来源
户外铺装可采用商品胶粘剂，它具有良好的保水性，能大大减轻水泥凝结泌水。
3、减少用水量
1）作业前不可大量对石材和墙面淋水。适当淋水后要等石材凉干后方能铺装。
2）铺贴完成后，室外石材可全面积喷涂有机硅防水剂或其他无色护面涂剂。
4、使用防碱背涂剂
1）石板安装前在石材背面和侧面背涂专用处理剂，该溶剂将渗入石材堵塞毛细管，使水、ca（oh）
2、盐等其他物质无法侵入，切断了泛碱现象的途径。无背涂处理，泛碱不可避免，经背涂处理的石材的粘接性不受影响。
2）在石材板底涂刷树脂胶，再贴化纤丝网格布，形成抗拉防水层，但切不可忘记在侧面作涂刷处理。
三、治理办法
天然石材铺装一旦出现泛碱现象，由于可溶性碱（或盐）物质已沿毛细孔渗透到石材里面（渗出石板表面的可以清除），很难清除，故应着重预防，泛碱发生后只可作以下补救。
1、尽快对板面全面进行防水处理，防止水分继续入侵，使泛碱不再扩大。
2、可使用市面上的石材泛碱清洗剂，该清洗剂是由非离子型的表面活性剂及溶剂等制成的无色半透明液体，对于部分天然石材表面泛碱的清洗有一定的效果。但是在使用前，一定要先作小样试块，以检验效果和决定是否采用。
总之，消除湿贴石材的墙面泛碱重在预防，只要在材料、施工各环节中严格层层把关，就可避免泛碱现象的发生，避免出现瑕疵而影响观感。
第22页 共22页
