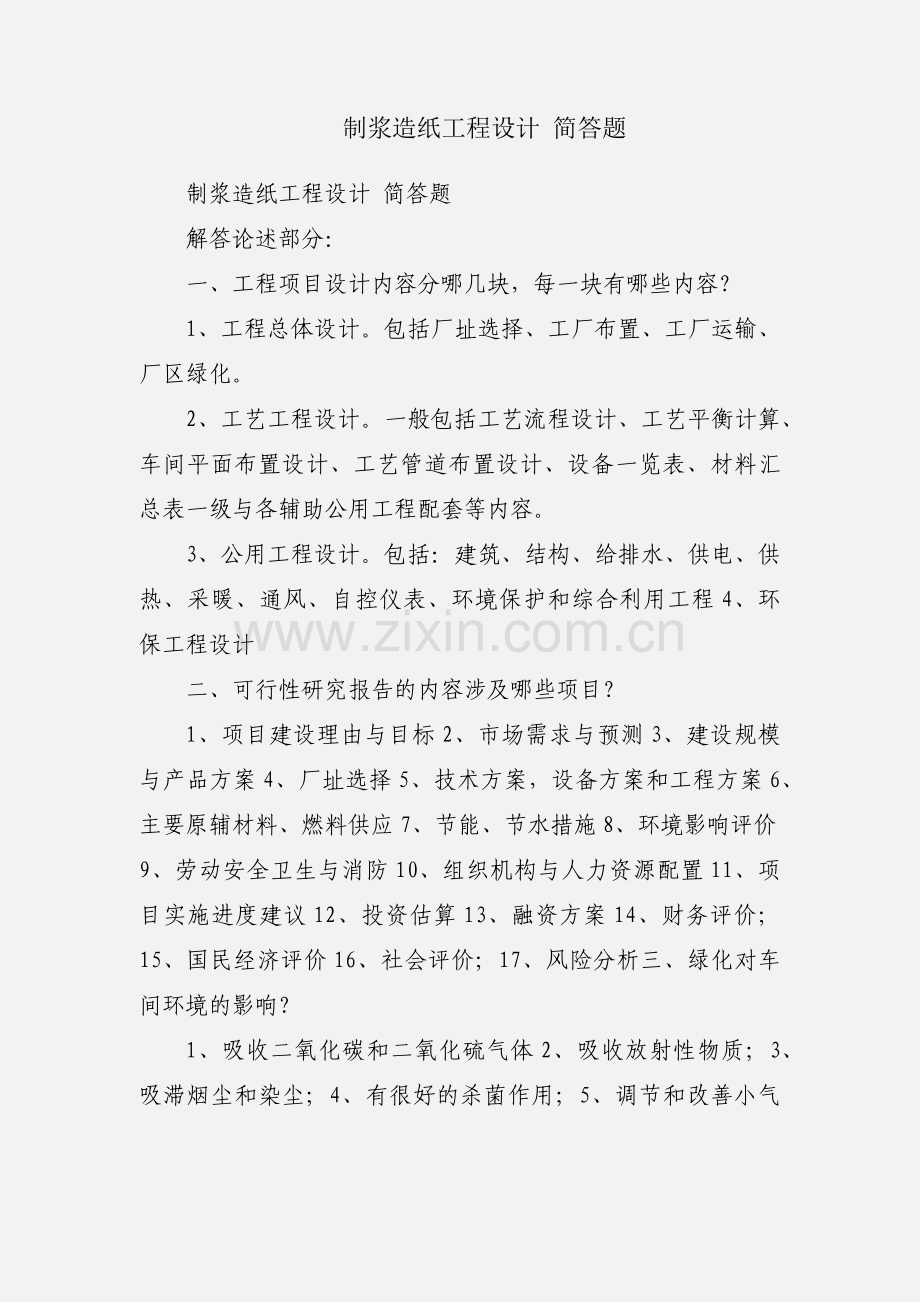

1、制浆造纸工程设计 简答题制浆造纸工程设计 简答题解答论述部分:一、工程项目设计内容分哪几块,每一块有哪些内容?1、工程总体设计。包括厂址选择、工厂布置、工厂运输、厂区绿化。2、工艺工程设计。一般包括工艺流程设计、工艺平衡计算、车间平面布置设计、工艺管道布置设计、设备一览表、材料汇总表一级与各辅助公用工程配套等内容。3、公用工程设计。包括:建筑、结构、给排水、供电、供热、采暖、通风、自控仪表、环境保护和综合利用工程4、环保工程设计二、可行性研究报告的内容涉及哪些项目?1、项目建设理由与目标2、市场需求与预测3、建设规模与产品方案4、厂址选择5、技术方案,设备方案和工程方案6、主要原辅材料、燃料供

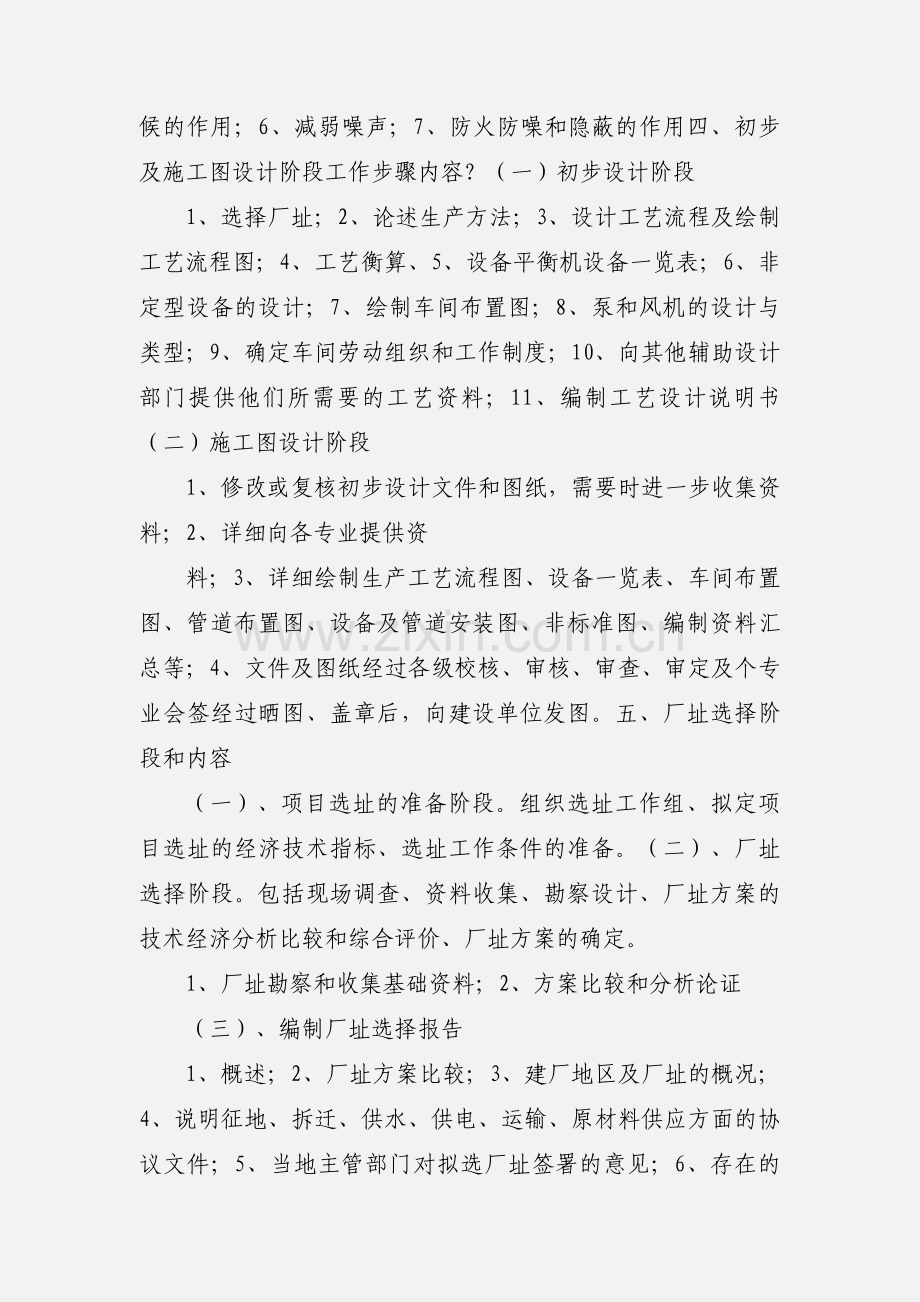

2、应7、节能、节水措施8、环境影响评价9、劳动安全卫生与消防10、组织机构与人力资源配置11、项目实施进度建议12、投资估算13、融资方案14、财务评价;15、国民经济评价16、社会评价;17、风险分析三、绿化对车间环境的影响?1、吸收二氧化碳和二氧化硫气体2、吸收放射性物质;3、吸滞烟尘和染尘;4、有很好的杀菌作用;5、调节和改善小气候的作用;6、减弱噪声;7、防火防噪和隐蔽的作用四、初步及施工图设计阶段工作步骤内容?(一)初步设计阶段1、选择厂址;2、论述生产方法;3、设计工艺流程及绘制工艺流程图;4、工艺衡算、5、设备平衡机设备一览表;6、非定型设备的设计;7、绘制车间布置图;8、泵和风机
3、的设计与类型;9、确定车间劳动组织和工作制度;10、向其他辅助设计部门提供他们所需要的工艺资料;11、编制工艺设计说明书(二)施工图设计阶段1、修改或复核初步设计文件和图纸,需要时进一步收集资料;2、详细向各专业提供资料;3、详细绘制生产工艺流程图、设备一览表、车间布置图、管道布置图、设备及管道安装图、非标准图、编制资料汇总等;4、文件及图纸经过各级校核、审核、审查、审定及个专业会签经过晒图、盖章后,向建设单位发图。五、厂址选择阶段和内容(一)、项目选址的准备阶段。组织选址工作组、拟定项目选址的经济技术指标、选址工作条件的准备。(二)、厂址选择阶段。包括现场调查、资料收集、勘察设计、厂址方案的
4、技术经济分析比较和综合评价、厂址方案的确定。1、厂址勘察和收集基础资料;2、方案比较和分析论证(三)、编制厂址选择报告1、概述;2、厂址方案比较;3、建厂地区及厂址的概况;4、说明征地、拆迁、供水、供电、运输、原材料供应方面的协议文件;5、当地主管部门对拟选厂址签署的意见;6、存在的问题及解决的办法;7、拟选厂址发展远景的描述;8、附件,主要包括厂区位置图、总平面示意图、有关协议文件等。填空选择判断部分:一、工程建设程序的步骤和内容:(1)项目决策阶段;投资意向项目建议书或项目申请报告可行性研究(投资估算)可行性研究报告(2)项目实施阶段:设计准备初步设计(设计概算)技术设计(修正概算)施工准
5、备施工图设计(施工图预算)施工安装(施工安装结算)动用前准备竣工验收(竣工决算)交付使用(实施保修)(3)项目后评价阶段:后评价二、可行性研究的阶段国外可行性研究三个阶段:投资机会研究、初步可行性研究、详细可行性研究,我国目前大多数可行性研究仍采用一个阶段四、可行性研究报告内容可行性研究报告内容可概括为三大部分,首先是市场研究,包括产品的市场调查和预测研究,是项目成立的重要依据。其次是技术研究,即技术方案和建设条件研究,是可行性研究的技术基础。再次是效益研究,即经济效益和社会效益的分析和评价,是决定项目投资命运的关键,是项目可行性研究的核心部分,它要解决建设项目在经济上的“合理性”问题。三、融
6、资方案:项目资本金:国家预算内投资、自筹投资、发行股票(普通股和优先股)、吸收国外资本直接投资(合资经营、合作经营、合作开发、外资独营)负债融资:银行贷款、发行债券、设备租赁、借用国外资金(外国政府贷款、国际金融组织贷款、国外商业银行贷款、在国外金融市场上发行债券、吸收国外银行企业私人存款、利用出口信贷)四、静动态评价指标五、财务评价与国民经济评价的取舍1、财务评价和国民经济评价均可行,项目可行;2、财务评价和国民经济评价均不可行,项目不可行;3、财务评价可行,而国民经济评价不可行,原则上不可行;4、财务评价不可行,而国民经济评价可行,应采取优惠政策扶持。总之:市场需求预测是项目可行性研究的前
7、提;技术方案和建设条件是项目可行性研究的基础;经济评价是项目可行性研究的核心。(二者均可行时应予以通过,二者均不可行,应予以否决,财务可行,国民经济不可行,原则上应否决,进行再设计,财务不可行,国民经济可行,应采取经济优惠措施。)六、选择厂址必须考虑到拟建项目的指向性特点厂址选择的指向性原则(1)原材料指向原则,项目性质以原材料为基础的,选址应靠近原材料产地(2)市场指向原则,以市场为基础的,厂址选择在产品市场地区(3)技术指向原则,对于技术密集型和知识密集型项目,选在相关科技比较发达的大中城市(4)能源指向原则,对于耗能大户,为减少运输费和损耗,应靠近能源产地建厂,制浆造纸工业,属于耗能耗水
8、大户,应考虑能源供应和水源水质(5)劳动力指向原则,靠近劳动力充裕的地区,制浆造纸工业,属于技术密集和劳动力密集型产业,选址要考虑充足的劳动力资源和劳动力素质七、总平面布置有哪些原则?(1)应根据车间生产性质,结合自然条件,全面合理地进行安排(2)保证从原料投入到成品产出形成连贯的流水作业;(3)生产车间和辅助建筑物在有条件时尽量组合成联合厂房或多层建筑物(4)厂内应布置绿化和美化设施;(5)工厂布置应尽量使各个车间采用自然通风和自然采光;(6)福利区到生产区的主干道距离应尽量缩短;(7)建筑物间的距离应符合防火安全要求;(8)应将生产区布置在福利区的下风向。八、按功能分区安排平面布置总体布局
9、(1)原料贮存区。靠近码头、铁路、公路;在锅炉房的上风向;生产区的下风向,距生产区应有一定的距离。一般是布置在工厂的后面,或者布置在厂区的一侧。(2)生产区。生产区应布置在工厂的中心地带,最好直通厂前区的大门,以便工人上下班;另外生产区布置在厂区的中心位置也便于相关的辅助车间与其联系。(3)动力区。动力区包括热电站、变电所、压缩空气站、煤气发生站、锅炉房等。应接近其所服务的车间,以减少管道的铺设、运送距离和运送中的损耗。应布置在生产区的下风向以减少烟气和粉尘的污染。(4)给水区。给水区包括水泵房、水处理设施、贮水池等,其位置应靠近水源入口,并在产生烟尘的车间的上风向,它的周围应进行绿化,以保护
10、给水区的清洁。一般布置在厂区的边上。(5)辅助生产区。主要包括辅助车间,它们的任务是为生产车间做辅助工作,如机修车间、电修车间、仪表修理车间等。这些车间应靠近其为之服务的生产车间,以便在生产车间发生故障或需要零件时,能及时进行修理或供给。(6)仓库区。应布置在材料、备品的人口,成品的出口处,因为它们既应与直接发生关系的车间联系,又应接近主要运输线路。(7)厂前区。可以布置在厂前区的建筑有:工厂总出入口、厂部办公大楼、工程技术大楼、食堂、自行车棚、警卫值班室、宿舍、传达室、收发室、保健站、托儿所、消防车库、汽车库、中心试验室、电子计算机控制中心等等。(8)住宅区。职工住宅区有两种设置方法,一种设
11、在工业城市的一角,作为整个城市的一部分;另一种设在工厂区,但应布置在厂区主导风向的上风位置。(9)卫生防护地带。按厂址的主导风向布设在最近居民区的下风向,并以一定距离的卫生防护带将生产区和住宅区隔离开。进行平面布置较理想的厂区面积为长宽比21的矩形,且常年主导风向与厂区的轴向成45九、标高:确定厂址的标高应在近50年最高洪水位0.5m以上,厂区地坪应从中心向四周或从一侧向另一侧有3%-5%的坡度。建筑物室内外地坪有一定高度差,厂前区为500600mm,车间仓库为150300mm,贵重设备、材料,易造成损失大的要略高于一般车间,仓库、露天堆场高于周围场地,设有5的坡度十、风频玫瑰图风玫瑰图分为风
12、频玫瑰图和风速玫瑰图,我们一般在总平面图上只表示出风频玫瑰图作为我们布置总图的依据。在看风玫瑰图时,风向是由外边吹向中心的。实线表示全年风频情况,即若每年统计300次,有90次刮北风,那么北风的风频为90/30030。虚线表示6-8月夏季风频情况。正上方箭头方向指向北“N”。虽然我们布置总平面以常年主导风向频率布置,但是有时次主导风向频率虽然小,但风力强,危害也很大,有时我们必须考虑风速玫瑰图的影响。所以,我们也只能做到相对合理。十一、绿化系数绿化系数,绿化系数=绿化覆盖面积/厂区占地面积100%,纸浆造纸工厂绿化系数一般为15%20%十二、管线敷设方式主要有直埋敷设、架空敷设、地面敷设、地下
13、综合管沟敷设。十三、运输方式及各自特点运输一般分为厂内运输和厂外运输。厂内运输形式及特点1,水路(运输量大,运营费用低,比公路经济)2,公路(灵活性大,占地少,造价低,适应性强)3铁路(运量大,速度快,不受天气气候影响,能够运输体积大的非超载限物体,运费比汽车低。十四、生产工艺设计阶段的划分分为三段设计,包括初步设计技术设计施工图设计二阶段设计,包括初步设计施工图设计一段设计,施工图设计十六、介质代号:浆料PPulp、纸PPPulpPaper、水WWater、蒸汽SSteam、VA:真空、碱液SLAlkailliquor、黑夜BLBlackliquor、白液WL、白水WWWhitewaterF
14、S:填料乳液BE(Bleacher):漂液、CM:涂料LC(Chlorine):液氯十七、初步设计与施工图的区别初步设计阶段不做管道设计,但在施工图阶段必须进行管道设计并绘制详细的工艺设备及管道布置图,在初步设计阶段中的图纸有,设备一览表、工艺流程图、工艺设备布置图、设备订货说明,而施工图阶段的图纸有,设备一览表、工艺流程图、工艺设备及管道布置图、管道材料汇总表、施工安装说明。十八、车间工艺设备布置设计要求布置便于施工安装、操作和检修,符合工艺流程设计要求液体物料输送应尽量利用位差自流,避免迂回和多次泵送,力求管线最短防止噪声和振动的影响,根据设备特点和工艺要求,设置降噪减震,除尘、防泄漏等措
15、施。根据生产规模和实际需要,合理设计必须的生产和生活辅助设施和办公用房,车间建筑方案要和建筑、结构专业协调,合理确定车间的平面和空间,单层厂房,跨度,18m以内,用3m的倍数,18m以上,用6m的倍数,柱距一般以6m进位,砖石承重的混合结构中可二十一、楼梯门窗设计方法楼梯最小净宽度不得小于1.1m,走道不小于1.4m。楼梯最适宜的坡度,用一个他不宽比(h:b)表示为1:2踏步宽度一般为h=150mm,最陡的坡度不超过180mm,宽度b=300mm,最窄的宽度也不小于260mm,楼梯净空高度不小于2.2m,栏杆高度取1.1m。门窗,双扇外开门,开取面积为1500mmx2400mm,2400x27
16、00,3000x3000mm。钢窗和铝合金窗,窗宽以300mm为扩大规模进位,一般有1200mm,1500mm,1800mm,2400mm直到6000mm。窗高以600mm为扩大模数进位。1200.1800直到4800mm二十二、给水工程一般包括取水工程,净水工程,配水工程。常见的混凝剂有,精制硫酸铝,硫酸亚铁,三氯化铁。二十三、热电站设计的原则是“热电联产,以气定电”,即根据全厂总的用电量确定锅炉或汽轮机的选型。二十四、主要工段的采暖设计,备料工段以通风除尘为主、蒸煮工段排气降温、洗、选、漂工段以通风排气为主、造纸车间以烘缸排气,热回收利用为主,碱回收的蒸发、燃烧以降温为主,苛化段牵涉到除尘排气采暖通风用气量是用采暖通风实际计算得到的,其中采暖负荷系数为1.通风所采用的系数为0.8到1.
