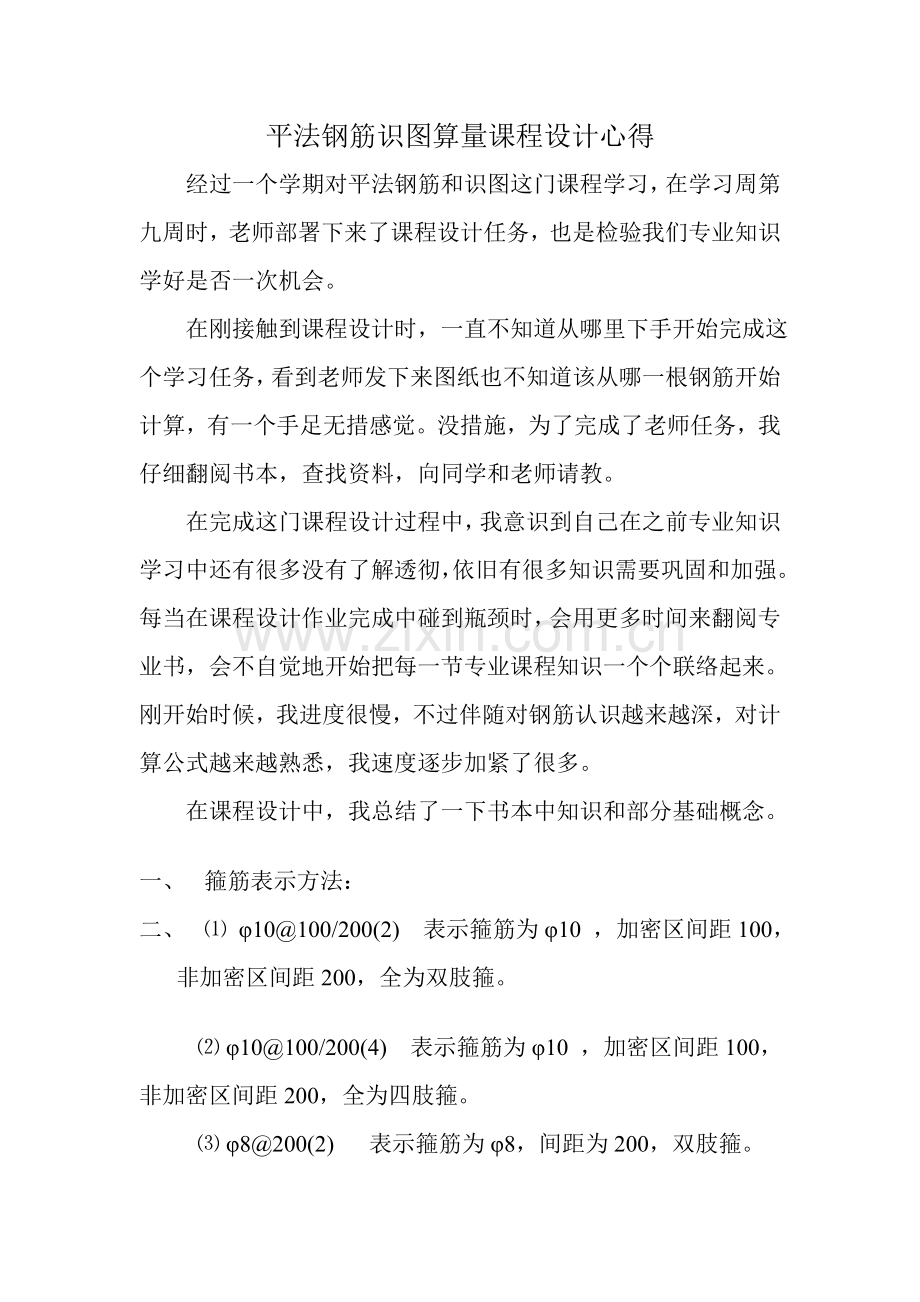

平法钢筋识图算量课程设计心得
经过一个学期对平法钢筋和识图这门课程学习，在学习周第九周时，老师部署下来了课程设计任务，也是检验我们专业知识学好是否一次机会。
在刚接触到课程设计时，一直不知道从哪里下手开始完成这个学习任务，看到老师发下来图纸也不知道该从哪一根钢筋开始计算，有一个手足无措感觉。没措施，为了完成了老师任务，我仔细翻阅书本，查找资料，向同学和老师请教。
在完成这门课程设计过程中，我意识到自己在之前专业知识学习中还有很多没有了解透彻，依旧有很多知识需要巩固和加强。每当在课程设计作业完成中碰到瓶颈时，会用更多时间来翻阅专业书，会不自觉地开始把每一节专业课程知识一个个联络起来。刚开始时候，我进度很慢，不过伴随对钢筋认识越来越深，对计算公式越来越熟悉，我速度逐步加紧了很多。
在课程设计中，我总结了一下书本中知识和部分基础概念。
一、 箍筋表示方法：
二、 ⑴ φ10@100/200(2)    表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)    表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)      表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2)  表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
梁
（1） 框架梁
一、首跨钢筋计算
1、上部贯通筋
上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值
2、端支座负筋
端支座负筋长度：第一排为Ln/3＋端支座锚固值；
第二排为Ln/4＋端支座锚固值
3、下部钢筋
下部钢筋长度＝净跨长＋左右支座锚固值
以上三类钢筋中均包含到支座锚固问题，那么总结一下以上三类钢筋支座锚固判定问题：
支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋中间支座锚固值＝Max{Lae，0.5Hc＋5d }
4、拉筋
拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d
拉筋根数：假如我们没有在平法输入中给定拉筋布筋间距，那么拉筋根数＝（箍筋根数/2）×（结构筋根数/2）；假如给定了拉筋布筋间距，那么拉筋根数＝布筋长度/布筋间距。
5、箍筋
箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d
箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1
注意：因为构件扣减保护层时，全部是扣至纵筋外皮，那么，我们能够发觉，拉筋和箍筋在每个保护层处均被多扣掉了直径值；而且我们在预算中计算钢筋长度时，全部是根据外皮计算，所以软件自动会将多扣掉长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
（2）框支梁
1、框支梁支座负筋延伸长度为Ln/3；
2、下部纵筋端支座锚固值处理同框架梁；
3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；
4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；
5、箍筋加密范围为≥0.2Ln1≥1.5hb；
6、 侧面结构钢筋和抗扭钢筋处理和框架梁一致。
伴随课程设计作业一步步进行，很多平时没有注意到和极少利用到公式，全部能够应用而且慢慢地也能够灵活掌握了。由开始时不知道怎样看图纸算钢筋，到设计进行中逐步明白，到设计结束时能正确了解每个公式中符号代表什么意义，在哪些情况需要用到哪些公式，哪些公式能够再简化。设计作业进行过程同时也是一个对专业课程复习过程。
