2017中考物理试题分类汇编--电与磁.docx

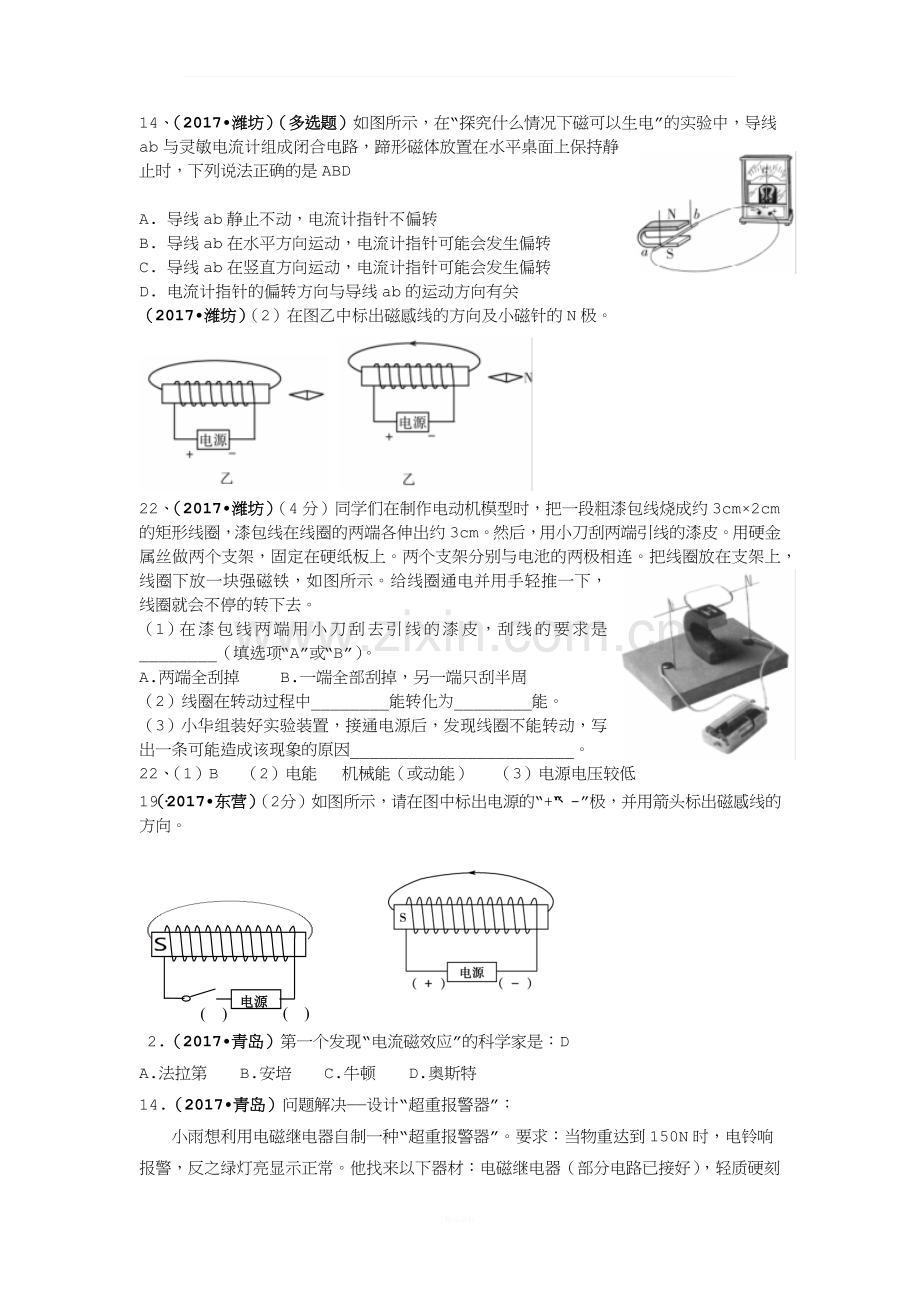

_14、（2017潍坊）（多选题）如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是ABDA. 导线ab静止不动，电流计指针不偏转 B. 导线ab在水平方向运动，电流计指针可能会发生偏转C. 导线ab在竖直方向运动，电流计指针可能会发生偏转D. 电流计指针的偏转方向与导线ab的运动方向有关（2017潍坊）（2）在图乙中标出磁感线的方向及小磁针的N极。 22、（2017潍坊）（4分）同学们在制作电动机模型时，把一段粗漆包线烧成约3cm2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm。然后，用小刀刮两端引线的漆皮。用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁，如图所示。给线圈通电并用手轻推一下，线圈就会不停的转下去。（1） 在漆包线两端用小刀刮去引线的漆皮，刮线的要求是_（填选项“A”或“B”）。A.两端全刮掉 B.一端全部刮掉，另一端只刮半周（2） 线圈在转动过程中_能转化为_能。（3） 小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因_。22、（1）B （2）电能 机械能（或动能） （3）电源电压较低19（2017东营）（2 分）如图所示，请在图中标出电源的“+”、“ -”极，并用箭头标出磁感线的方向。电源()() 2.（2017青岛）第一个发现“电流磁效应”的科学家是：DA.法拉第 B.安培 C.牛顿 D.奥斯特14.（2017青岛）问题解决设计“超重报警器”：小雨想利用电磁继电器自制一种“超重报警器”。要求：当物重达到150N时，电铃响报警，反之绿灯亮显示正常。他找来以下器材：电磁继电器（部分电路已接好），轻质硬刻度尺、电铃、绿灯、滑轮各一个，线绳和导线若干，一根轻质硬弹簧，一端已经固定，另一端连接触点P，弹簧的最大伸长量与触点P、M之间的距离相等，弹簧能承受的最大拉力为50N。请利用上述器材帮小雨制作“超重报警器”，在虚线框中完成装置设计，并简述工作过程。25（2017福建）如图所示，是一种安全门锁的工作原理示意图保安室里的工作人员通过开关即可控制安全门锁的开、闭请你根据示意图，分析安全门锁的工作原理【考点】CF：电磁继电器的组成、原理和特点【分析】电磁铁通电后具有磁性，能够吸引铁等物质，电磁铁中没有电流时，电磁铁不具有磁性【解答】答：闭合开关后，电磁铁中有电流通过，电磁铁具有磁性，能吸引铁质插销使门锁打开，并且弹簧被拉长；断开开关后，电磁铁中无电流通过，电磁铁会失去磁性，铁质插销会在弹簧弹力的作用下插入插槽，门锁关闭 4（2017聊城）下列有关电和磁的说法正确的是 A奥斯特发现了电流的磁效应 B磁体周围的磁场既看不见电摸不着，所以是不存在的 C电动机是根据电磁感应原理制成的D电磁铁磁性的强弱只与线圈中电流的大小有关A(2)（2017青岛）探究电磁感应现象方法来源:学科网小雨由电流的磁效应联想到：“既然电能够生磁”，那么“磁能否生电”？小雨提出问题时运用的科学方法是 法。结论来源:学|科|网Z|X|X|K来源:学#科#网Z#X#X#K闭合电路的一部分导体在磁场中做 运动时，导体中就产生感应电流。在此过程中 能转化为电能。问题讨论把上述实验中灵敏电流计换成电源，发现通电导线在磁场中运动，据此制成了 。逆向思考 切割磁感线 机械 电动机 8（2017聊城）如图所示，小磁针静止在螺线管附近，闭合开关S后下列判断正确的是 A通电螺线管的左端为N极 B小磁针一直保持静止C小磁针的S极向右转动 D通电螺线管外A点的磁场方向向左D30.（2017枣庄）物理学中，用磁感应强度（用字母B表示）来描述磁场的强弱，它的国际单位是特斯拉（符号是T），磁感应强度B越大表明磁场越强；B=0表明没有磁场。有一种电阻，其阻值大小随周围磁场强度的变化而变化，这种电阻叫做磁敏电阻。为了探究电磁铁磁感应强度的大小与哪些因素有关，小超设计了甲、乙两图所示的电路，图甲中电源电压恒为6V，R为磁敏电阻，图乙中的电磁铁左端靠近且正对图甲的磁敏电阻R；磁敏电阻R的阻值随磁感应强度变化的关系图像如图丙所示。（1）当图乙S1断开，时闭合时，磁敏电阻R的阻值是 ，则此时电流表的示数为 mA。（2）闭合S1和S2，图乙中滑动变阻器的滑片P向右移动时，小超发现图甲中电流表的示数逐渐减小，说明磁敏电阻R的阻值变 ，电磁铁的磁感应强度变 。（3）闭合S1和S2，图乙中滑动变阻器的滑片P保持不变，将磁敏电阻R水平向左逐渐远离电磁铁时，小超将测出的磁敏电阻与电磁铁左端的距离L、对应的电流表示数I及算出的磁感应强度B同时记录在下表中。请计算当L=5cm时，磁敏电阻R所在位置的磁感应强度B= T。L/cm123456I/mA101215203045B/T0.680.650.600.510.20（4）综合以上实验可以得出：电磁铁磁感应强度随通过电流的增大而 ；离电磁铁越远，磁感应强度越 。30.（1）100 60 （2）大 强（或大） （3）0.4 （4）增大（或变强） 小（或弱）17（2017威海）如图甲所示，小明在探究通电螺线管外部磁场的方向的实验中，把电池的正负极对调，这样操作是为了探究通电螺线管外部磁场方向和电流方向是否有关在此实验的基础上，他将电源换成灵敏电流表，如图乙所示，闭合开关，将一个条形磁体快速插入螺线管中时，观察到电流表的指针发生偏转，依据此现象的原理法拉第发明了发电机【考点】CA：通电螺线管的磁场；CP：电磁感应【分析】（1）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变（2）闭合电路部分导体在磁场中做切割磁感线运动时，会产生感应电流的现象叫做电磁感应；发电机就是根据此原理制成的【解答】解：（1）把电池正负极对调，改变了电流方向，闭合开关后，观察小磁针指示的磁场方向是否发生改变，因此这样操作是为了研究通电螺线管外部磁场方向和电流方向是否有关（2）图中线圈、导线和电流表组成闭合电路，通电线圈周围存在磁场，将条形磁体快速插入螺线管中时（相当于切割了磁感线），观察到电流表的指针发生偏转，说明产生了感应电流，这是电磁感应现象，依据此现象的原理法拉第发明了发电机故答案为：电流方向；发电机22（2017威海）开关闭合后电磁铁A和永磁体B的磁感线分布如图所示请标出永磁体B左端的磁极和四条磁感线的方向【考点】CB：安培定则；C4：磁极间的相互作用【分析】由右手螺旋定则可知螺线管的磁极，由磁感线的特点可知永磁体的磁极及磁感线的方向【解答】解：由右手螺旋定则可知，电磁铁A右端为N极； 因外部磁感线由N极指向S极，故两磁体应为同名磁极相对，故永磁体B左端也应为N极；磁感线方向均应向外故答案如图所示：7（2017烟台）小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有（）磁场看不见摸不着，但是可以借助小磁针感知它的存在磁感线是磁体周围空间实际存在的曲线磁感线是铁屑组成的地磁场的磁感线是从地球南极附近发出回到北极附近ABCD【考点】C6：磁场；C7：磁感线及其特点【分析】（1）据课本可知，磁场看不见摸不着，但可以借助小磁针感知它的存在，这是典型的转换法；（2）磁感线是不存在的，是为了研究方便假象的一些有方向的曲线；（3）磁感线是不存在的；（4）地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近【解答】解：磁场看不见摸不着，但可以借助小磁针感知它的存在，这是典型的转换法，故正确；磁感线是不存在的，是为了研究方便而假象的一些有方向的曲线，故错误；磁感线是不存在的，磁感线是铁屑组成的说法错误，故错误；地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，故地磁场的磁感线是从地球南极附近发出回到北极附近，故正确；故正确的是故选A10（2017烟台）在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A通电螺线管M端为S极B小磁针N极指向水平向右C若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱【考点】C9：通电直导线周围的磁场；CE：影响电磁铁磁性强弱的因素【分析】开关闭合后，根据电流方向利用安培定则可判断螺线管的磁极，则由磁极间的相互作用可判出小磁针的指向；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化【解答】解：A、电流从螺线管左端流入，右端流出，据安培定则可知，此时电磁铁的M端是N极，N端是S极，故A错误；B、据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，即小磁针N极指向水平向左故B错误；C、D、滑动变阻器的滑动片P向b端移动，电阻变大，电流变小，故电磁铁的磁性变弱故C错误、D正确故选D12（2017滨州）对下列四幅图的表述正确的是（）A图中，闭合开关，小磁针静止时N极指向右侧B图中，闭合开关，滑动变阻器滑片P向右侧滑动时，弹簧测力计的示数变小C如图是发电机的工作原理图D如图是电动机的工作原理图【考点】CA：通电螺线管的磁场；C4：磁极间的相互作用；CE：影响电磁铁磁性强弱的因素；CM：直流电动机的原理；CS：发电机的构造和原理【分析】（1）根据安培定则判定螺线管的N、S极；根据磁感线的方向判定小磁针的N极；（2）影响电磁铁磁性大小的因素有电流大小和匝数的多少；根据电流的变化判定磁性的变化；（3）（4）发电机是利用电磁感应现象的原理制成的；电动机是利用通电导线在磁场中受力的作用的原理制成的【解答】解：A、由安培定则可知，螺线管的右端为N极，左端为S极，磁感线是从N极出来回到S极的，故小磁针的右端为N极，故A正确；B、图中，闭合开关，滑动变阻器滑片P向右侧滑动时，滑动变阻器电阻减小，电流变大，电磁铁磁性变强，由于不知电流的方向，无法判定螺线管的极性，故无法判定测力计的示数变化，故B错误；C、图中有电源，若闭合开关，磁场中的金属棒会受力运动，即说明通电导线在磁场中受力的作用，即电动机的原理图，故C错误；D、图中没有电源，闭合开关后，当金属棒ab做切割磁感线运动时，电路中就会产生感应电流，故是发电机的原理图，故D错误故选A10（2017德州）如图为实验室常用电流表内部构造图多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小图中与这一过程工作原理相同的是（）ABCD【考点】CM：直流电动机的原理【分析】首先利用图示的装置分析出其制成原理，然后再逐个分析选择项中的各电学元件的制成原理，分别与前面分析的结论对应即可得到答案【解答】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大因此可以利用电流表指针的转动幅度来体现电路中电流的大小A、图中为奥斯特实验装置，是利用电流的磁效应制成的，与电流表的制成原理无关，故A错误B、图中为发电机的原理图，是利用电磁感应现象制成的，与电流表的制成原理无关故B错误C、图中为电动机的原理图，是利用通电线圈在磁场中受力而转动的理论制成的故C正确；D、图中电磁铁是利用电流的磁效应制成的，与电流表的制成原理无关故D错误故选C10.（2017菏泽）关于电和磁，下列说法中正确的是（ ）A.电流周围存在着磁场B.改变在磁场中运动就一定会产生感应电流C.导体在磁场中运动就一定会产生感应电流D.电动机是利用电磁感应原理制成的10、A 解析：奥斯特实验证明电流周围存在着磁场，A正确；通电螺线管磁性强弱的影响因素为：电流的大小和线圈的匝数，电流越大，匝数越多，磁性越强。改变螺线管中电流的方向会改变磁极，B错误；只有闭合电路的一部分导体在磁场中做切割磁感线运动时才会产生感应电流，C错误；电动机是利用通电导体（线圈）在磁场中受力运动（转动）的原理制成的，D错误。21、（2017菏泽）（2分）如图所示，标出通电螺线管的N极和S极。21、解析：根据同名磁极相互排斥，异名磁极相互吸引的作用规律即可判断，答案如下图24.（2017菏泽）（3分）电磁铁的磁性强弱与它的匝数和通过它的电流有关。为了证明“电磁铁的磁性强弱与匝数有关”，小美用两个匝数不同的电磁铁（电阻不同）设计了二种连接方式：A.将两个电磁铁直接串联在电路中 B.将两个电磁铁直接并联在电路中（1）以上二种设计中，你认为正确的是（ ）（2）简述你的理由_。24、（1）A （2）电磁铁的磁性强弱与它的匝数和通过它的电流有关，那么要想研究“电磁铁的磁性强弱与匝数有关”，就必须控制通过它们的电流相同，由于它们的电阻不同，并联时的电流就不同，而串联可以使它们的电流相同。16（2017泰安）图是我国早期的指南针司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的东汉学者王充在论衡中记载：“司南之杓，投之于地，其柢指南”“柢”指的是司南长柄，下列说法中正确的是（）司南指南北是由于它受到地磁场的作用司南长柄指的是地磁场的北极地磁场的南极在地球地理的南极附近司南长柄一端是磁石的北极A只有正确B只有正确C只有正确D只有正确【考点】C8：地磁场【分析】（1）地球本身是一个巨大的磁体，地球周围的磁场叫做地磁场；（2）指南针是根据地磁场的作用工作的，地磁的南极在地理的北极附近，而地磁的北极在地理的南极附近，再根据磁极间的作用规律，可判断指南针的指向（3）司南实际上就是一个磁铁；磁体静止时，指南的叫南极用字母S表示；指北的叫北极，用字母N表示【解答】解：地球本身是一个大磁体，司南是用天然磁石磨制成的勺子，即其实质就是一块磁铁，在地球的磁场中受到磁力的作用，其静止时其勺柄指向南方，即指南的南极用S表示；地理上的南极是地磁的北极，故正确，错误故选：A23（2017泰安）通电导体在磁场中受力的方向跟磁感线方向和电流方向有关【考点】C9：通电直导线周围的磁场【分析】解答本题应掌握：通电导体在磁场中受到磁场力的作用，力的方向由电流的方向和磁场的方向有关【解答】解：通电导体在磁场中受力的方向与电流方向和磁感线方向有关；若只改变电流方向，则导体受力方向会随之改变；若只改变磁感线方向，则导体的受力方向也随之改变故答案为：电流29（2017泰安）在图中，标出闭合开关后通电螺线管和小磁针的N、S极【考点】CB：安培定则【分析】通过图示的螺线管的绕向和电源的正负极，利用安培定则可以确定螺线管的N极；再利用磁极间的作用规律即可确定小磁针的N极【解答】解：（1）电流从螺线管的左端流入，右端流出，结合线圈的绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极（2）小磁针静止时，由于受到通电螺线管的作用，小磁针的N极一定靠近螺线管的S极，即小磁针的左端为S极，右端为N极答案如下图所示：6.（2分）（2017临沂）下图所示的几件器件，工作时应用了电磁感应现象的是 6、 B 专题：电与磁解析：司南利用了磁体和地磁场间的相互作用规律制成的，A不符合题意；手摇发电机利用电磁感应现象发电的，B符合题意；电铃利用电磁铁来工作的，C不符合题意；微风扇利用通电导体在磁场中受力的作用制成的，D不符合题意。（4）（1分）（2017临沂）丁图是一通电螺线管，请在括号里标出静止小磁针的“N”或“S”极。（4）专题：电与磁解析：用右手螺旋定则判断出通电螺线管的N极，然后根据磁体间的相互作用规律标出小磁针的磁极。如下图：8（2017丽水）如图为科研人员研制的“发电鞋”，鞋内部安装了磁铁和线圈，人在行走时发的电存储于蓄电池中，可用于手机充电（1）发电鞋发电时是利用电磁感应原理工作的；（2）穿该发电鞋以某速度行走，其平均发电功率约为0.4瓦，若以这样的速度行走10分钟，可产生电能240焦【考点】CS：发电机的构造和原理；J3：电功的计算【分析】（1）电磁感应现象是闭合电路的一部分导体在磁场中切割磁感线运动时，导体中会有感应电流产生；（2）根据W=Pt计算发电鞋产生的电能【解答】解：（1）由题意可知，人在行走时，人体带动磁铁运动，磁铁产生的磁场通过线圈，从而产生感应电流，所以“发电鞋”是利用电磁感应原理制成的；（2）以正常速度行走时，其发电的功率约为0.4W，所以10min产生的电能为：W=Pt=0.4W600s=240J故答案为：电磁感应；240（2017德阳）16请在图中标出通电螺线管和小磁针的S极【考点】CB：安培定则【分析】利用安培定则结合螺线管的绕向和电流的方向可以确定螺线管的磁极，进而利用磁极间的作用规律可以确定小磁针的N极【解答】解：（1）电流从螺线管的右端流入，左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极（2）小磁针静止时，由于受到通电螺线管的作用，小磁针的N极一定靠近螺线管的S极，即小磁针的左端为N极，右端为S极答案如下图所示：7（2017连云港）一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（）ABCD【考点】CA：通电螺线管的磁场【分析】（1）安培定则的内容：用右手握住螺线管，四指弯向螺线管中电流的方向，大拇指所指的就是螺线管的N极（2）在磁体的外部，磁感线从磁体的N极出发，回到S极；【解答】解：A、据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向错误，故错误；B、据安培定则判断，该螺线管的左端是N极，右端是S极，且磁感线的方向正确，故正确；C、据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向错误，故错误；D、据安培定则判断，该螺线管的左端是N极，右端是S极，故磁感线的方向错误，故错误；故选B14（2017连云港）发电机的工作原理是电磁感应现象，它能将机械能转化为电能，田湾核电站是利用核裂变产生的能量发电的（选填“裂变”或“聚变”）【考点】CS：发电机的构造和原理；K7：核裂变【分析】（1）闭合电路的部分导体在磁场中做切割磁感线运动，在电路中就会产生电流，该现象就称为电磁感应现象，发电机就是利用该原理制成的；（2）发电机是将机械能转化为电能；（3）核电站是利用原子核的裂变产生的能量【解答】解：（1）发电机是利用电磁感应现象制成的（2）在发电机中，机械能转化为电能（3）核电站是利用原子核发生裂变时释放能量来发电的故答案为：电磁感应现象；机械；电；裂变15（2017黄石）闭合开关，螺线管右侧的小磁针立即转动，最后静止时N极指向螺线管，如图所示，请画出螺线管上的导线环绕图示【考点】CA：通电螺线管的磁场【分析】（1）根据同名磁极相互排斥，异名磁极相互吸引，判断螺线管的磁极（2）根据安培定则绕出螺线管的绕法【解答】解：（1）根据同名磁极相互排斥，异名磁极相互吸引，可以判断螺线管的右端是N极，左端是S极（2）用右手握住螺线管，大拇指指向N极，四指就是电流方向，可以判断电流从螺线管的左端流入如图：9（2017武汉）如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列现象描述正确的是（）A导线ab竖直向上运动时，电流表指针会偏转B导线ab竖直向下运动时，电流表指针会偏转C导线ab从图中所示位置斜向上运动时，电流表指针不会偏转D导线ab分别水平向右和水平向左运动时，电流表指针偏转的方向相反【考点】CQ：产生感应电流的条件【分析】解答本题要求知道产生感应电流的条件，电磁感应现象原理告诉我们，闭合电路的一部分导体在做切割磁感线运动时，会产生感应电流，由此可知产生电流的条件之一是导体做切割磁感线运动且所产生的感应电流的方向与磁场的方向和导体运动的方向有关【解答】解：A、导线ab竖直向上运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故A错误；B、导线ab竖直向下运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故B错误；C、导线ab从图中所示位置斜向上运动，此时导线ab做切割磁感线运动，所以在电路中会有感应电流，电流表指针会偏转，故C错误；D、导线ab分别水平向右和水平向左运动时，即在磁场方向不变的情况下，改变导体的运动方向，感应电流的方向会改变，则电流表指针偏转的方向相反，故D正确故选D14（2017武汉）如图所示是一种水位自动报警器的原理图水位没有达到金属块A时，灯L1亮；水位达到金属块A时，由于一般的水是导体，灯L2亮【考点】CF：电磁继电器的组成、原理和特点【分析】电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的；只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合；当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合；这样吸合、释放，从而达到了在电路中的导通、切断的目的【解答】解：当水位下降没有达到金属块A时，使控制电路断开，电磁铁失去磁性，弹簧拉着衔铁使动触点与上面的静触点接触，工作电路接通，则L1 亮当水位上涨时，水与金属A接触，由于水是导体，使控制电路接通，电磁铁吸引衔铁，使动触点与下面的静触点接触，工作电路接通，则 L2灯发光故答案为：L1；导体； L210（2017襄阳）指南针是我国古代的四大发明之一，它是利用磁体受地磁场作用指向南北的孔明灯能上升是因为它受到的空气的浮力大于它的重力【考点】C8：地磁场；8S：物体的浮沉条件及其应用【分析】（1）指南针是根据地磁场的作用工作的；（2）灯笼在空中受到重力和空气的浮力的作用，根据物体的浮沉条件判断【解答】解：地球本身就是个大磁体；地磁场对放入其中的磁体产生磁力的作用，指南针本身有磁性，放入地磁场中，受到地磁场的作用，总是指南北；灯罩内的气体被加热，体积膨胀、密度减小，小于灯罩外空气的密度，使灯笼受到空气的浮力大于灯笼自重，灯笼上升故答案为：地磁场；浮力1（2分）（2017郴州）我们的日常生活离不开电和磁发现电流磁效应的科学家是（）A牛顿B奥斯特C阿基米德D瓦特【分析】根据各位物理学家的贡献回答；奥斯特发现电生磁【解答】解：A、牛顿提出了牛顿第一定律，故A错误；B、奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故B正确；C、阿基米德发现了杠杆原理，故C错误；D、瓦特改良了蒸汽机，故D错误故选B【点评】多了解物理学史，了解科学家的贡献，有利于对培养学习物理的兴趣12（2分）（2017郴州）关于电与磁，下列说法正确的是（）A同名磁极相互吸引，异名磁极相互排斥B电动机工作时，是将机械能转化为电能C利用电磁感应现象制成发电机D地磁场的北极就在地理北极附近【分析】（1）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引；（2）电动机是根据通电线圈在磁场中受力转动的原理制成的，工作时将电能转化成机械能；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这就是电磁感应现象，发电机就是利用电磁感应的原理制成的；（4）地球周围存在磁场，地磁的北极在地理南极附近【解答】解：A、同名磁极相互排斥，异名磁极相互吸引，故A错误；B、电动机工作时将电能转化成机械能，故B错误；C、发电机是利用电磁感应的原理制成的，故C正确；D、地磁场的北极在地理的南极附近，故D错误故选C【点评】本题考查了磁极间相互作用规律、发电机、电动机以及地磁场的相关知识，具有一定的综合性，难度不大，属于基础知识的考查14（2分）（2017郴州）如图所示为电磁铁的线路图开关S闭合后，滑动变阻器的滑片P向右滑动过程中（）A电磁铁的右端为S极，磁性增强B电磁铁的右端为S极，磁性减弱C电磁铁的右端为N极，磁性增强D电磁铁的右端为N极，磁性减弱【分析】（1）根据安培定则判断电磁铁右端的N、S极，即伸出右手，用右手握住螺旋管，四指指向电流的方向，大拇指所指的方向是N极；（2）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化；线圈匝数一定时，电流越大，电磁铁的磁性越强，反之越小【解答】解：由图可知，电流从螺旋管的左端流入、右端流出，用右手握住螺旋管，四指指向电流的方向，则大拇指指向右端，所以右端是N极，故AB错误；滑动变阻器的滑片P向右滑动过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，通过电磁铁的电流变小，则在螺旋管的匝数一定时，电磁铁的磁性减弱，故C错误、D正确故选D【点评】本题考查了安培定则和影响电磁铁磁性强弱因素的应用，正确的判断电流的方向和电路中电流的变化是关键22（4分）（2017郴州）质量为1.5 g的水温度升高80，需吸收的热量是5.04105J；若用功率为1400W的电热水壶来提供这些热量，需要的时间为360sc水=4.2103 J/（kg）【分析】（1）知道水的质量、水的比热容、水升高的温度，利用吸热公式求水吸收的热量；（2）若用功率为1400W的电热水壶来提供这些热量，利用W=Pt求需要的时间【解答】解：（1）水吸收的热量：Q吸=cm（tt0）=4.2103J/（kg）1.5kg80=5.04105J，（2）若不计热损失，则W=Q吸=5.04105J，由P=可得：t=360s故答案为：5.04105；360【点评】本题考查了学生对吸热公式、电功公式的掌握和运用，知道电热水壶的额定功率并利用好是本题的关键15.（2017岳阳）如图，闭合开关，导体ab向左运动，若只改变电流方向，ab向 （选填“左”或“右”） 运动，以此为原理可制成 （选填“电动机”或“发电机”）。考点：通过实验，了解通电导线在磁场中会受到力的作用，知道力的方向与哪些因素有关；通过实验，探究并了解导体在磁场中运动时产生感应电流的条件。了解电磁感应在生产、生活中的应用。专题：电和磁解析：通电导体在磁场中受力的作用，作用力的方向与磁场方向和电流方向有关。应用此原理可制成电动机。故答案为：右、电动机。18（3分）（2017岳阳）根据通电螺线管的N、S极和磁感线形状，在图中标出磁体A的N极，磁感线方向（任选一根标出即可）和电源“+”、“-”极。考点：电和磁专题：通过实验，了解电流周围存在磁场。探究并了解通电螺线管外部磁场的方向；通过实验认识磁场。知道地磁场。解析：通电螺线管的磁场与条形磁体磁场相似，磁体极性与导线的绕法和电流方向有关，磁体的极性和电流方向关系用安培定则记忆；磁体的磁感线都是从磁体的N极出发，回到磁体的S极；同名磁体磁极相互排出，异名磁体磁极相互吸引。作图如图所示。7（6分）（2017衢州）小柯利用实验室的器材开展了下列实验根据要求回答问题：（1）如图甲，将液体压强计的金属盒放入水里，并不断改变金属盒在水中的深度，观察U形玻璃管两边液面的高度差这样做是想研究液体内部压强与深度的关系（2）如图乙，在直导线下方放置一枚小磁针，当导线中有电流通过时，磁针发生偏转，表明通电导线周围存在磁场；如果导线下方不放小磁针，当导线中有电流通过时，则该通电导线周围存在（选填“存在”或“不存在”）磁场（3）如图丙，在测量滑动摩擦力的实验中，水平桌面上的物块，受到2N水平向右的拉力F，作匀速直线运动当拉力F大小变为4N时，物块受到的摩擦力为2N【分析】（1）影响液体压强的因素：液体的密度和深度；（2）通电导线周围存在磁场；（3）影响摩擦力的因素：压力和接触面的粗糙程度【解答】解：（1）将液体压强计的金属盒放入水里，并不断改变金属盒在水中的深度，是控制液体的密度相同，改变液体的密度，是探究液体的压强与深度的关系；（2）通电导线周围存在磁场，与放还是不放小磁针无关；（3）物块作匀速直线运动，处于平衡状态，拉力和摩擦力是一对平衡力，大小相等即F=f=2N，当拉力F大小变为4N时，物体的压力不变，接触面的粗糙程度不变，摩擦力不变，仍为2N故答案为：（1）液体内部压强与深度的关系；（2）存在；（3）2【点评】本题考查了液体压强的影响因素、电流的磁效应、影响摩擦力的因素等知识，是一道综合题，但难度不大11（2017天水）闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫做电磁感应，利用这一原理制成了发电机（选填“电动机”或“发电机”）来源:Zxxk.Com【考点】CP：电磁感应【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应；它是由英国物理学家法拉第最早发现的，根据电磁感应现象制成了发电机【解答】解：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应；它是由英国物理学家法拉第最早发现的，发电机就是根据这一原理制成的故答案为：切割磁感线；电磁感应；发电机16（2017天水）如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转【考点】CF：电磁继电器的组成、原理和特点【分析】根据安培定则判定电源的正负极；开关闭合时，电磁铁具有磁性，会吸引衔铁，使电动机的电路接通；开关断开时，衔铁在弹簧拉力的作用下与电磁铁分离，使小灯泡的电路接通【解答】解：电磁铁上端为N极，下端为S极，根据安培定则可知，电源的左端为负极，右端为正极；开关闭合时，电磁铁具有磁性，会吸引衔铁，使电动机的电路接通；开关断开时，衔铁在弹簧拉力的作用下与电磁铁分离，使小灯泡的电路接通，如图所示：15（2017遵义）如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的N极（电源正极用“+”，负极用“”表示）【考点】CV：通电螺线管的极性和电流方向的判断【分析】根据开关S闭合，发现弹簧缩短，由磁极间的相互作用可知螺线管的磁极，利用右手螺旋定则可得出电源的正负极由磁极间的相互作用可知小磁针的磁极，【解答】解：已知开关闭合后，发现弹簧缩短，根据磁极间的相互作用，异名磁极相互吸引，则螺线管上端为S极，下端为S极，由右手螺旋定则可得，电流由右侧流入，故电源右侧为正极，左侧为负极；由磁极间的相互作用可知小磁针的上端为S极，下端为N极，如图所示：2（2017河北）如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A甲实验说明同名磁极相互吸引，异名磁极相互排斥B乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C丙实验说明利用磁场可以产生电流D丁实验说明机械能可以转化为电能【考点】CP：电磁感应；C4：磁极间的相互作用；C9：通电直导线周围的磁场；CJ：磁场对通电导线的作用【分析】由实验的装置及实验现象可知实验的原理及意义【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确故选B15（2017宜昌）如图所示的几个装置中，能说明发电机工作原理的是（）ABCD【考点】CS：发电机的构造和原理【分析】（1）奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场（2）发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流；（3）电动机的工作原理是磁场对电流的作用，即通电导体在磁场中受力运动【解答】解：A、图示的是奥斯特实验，说明了电流周围存在磁场，故A不符合题意B、图示为电磁铁，说明通电螺线管周围有磁场，故B不符合题意C、这是研究通电导体在磁场中受力的实验，是电动机的原理；故C不符合题意D、开关闭合后，在外力作用下使导体做切割磁感应线运动，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故D符合题意
