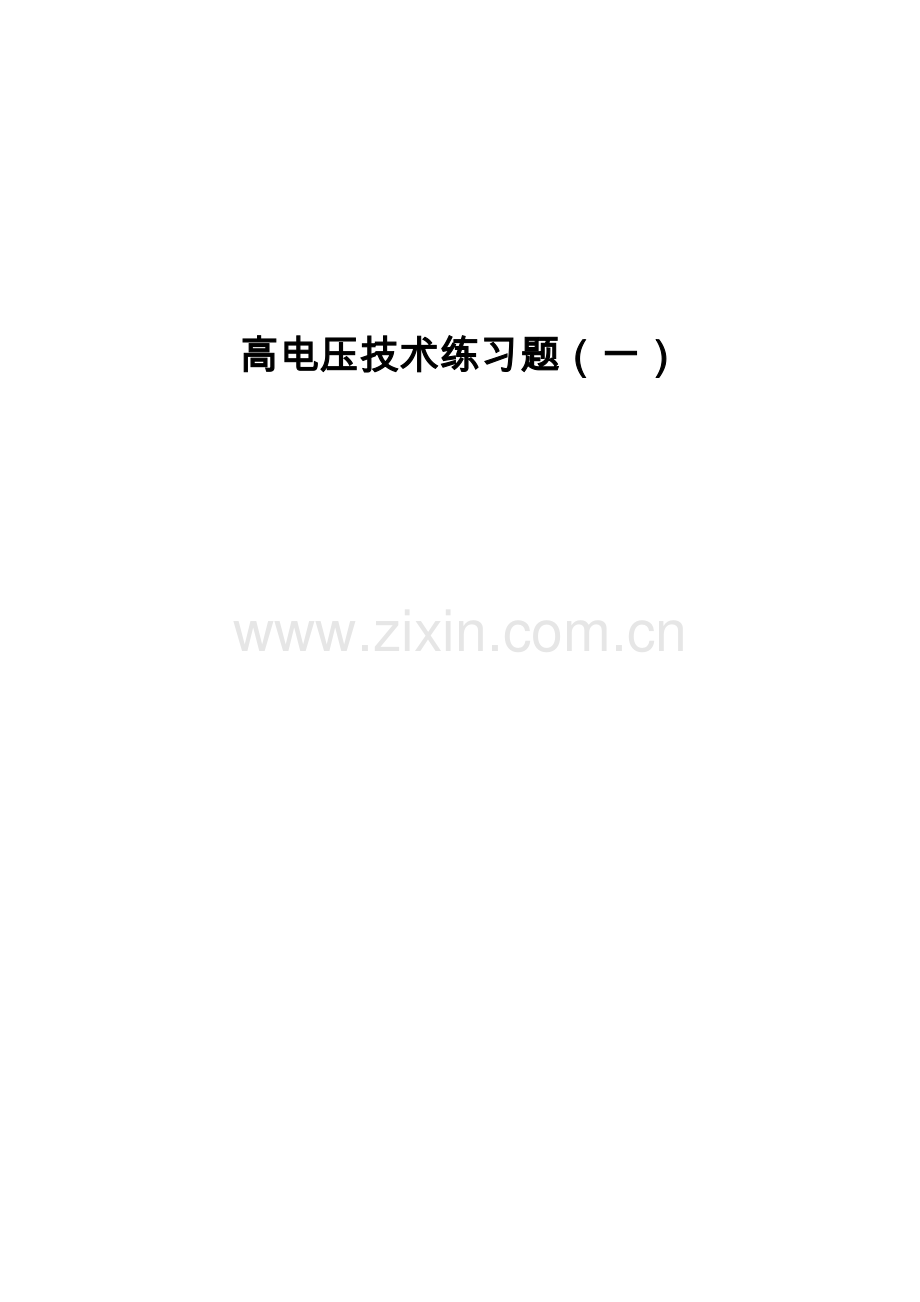

高电压技术练习题（一）

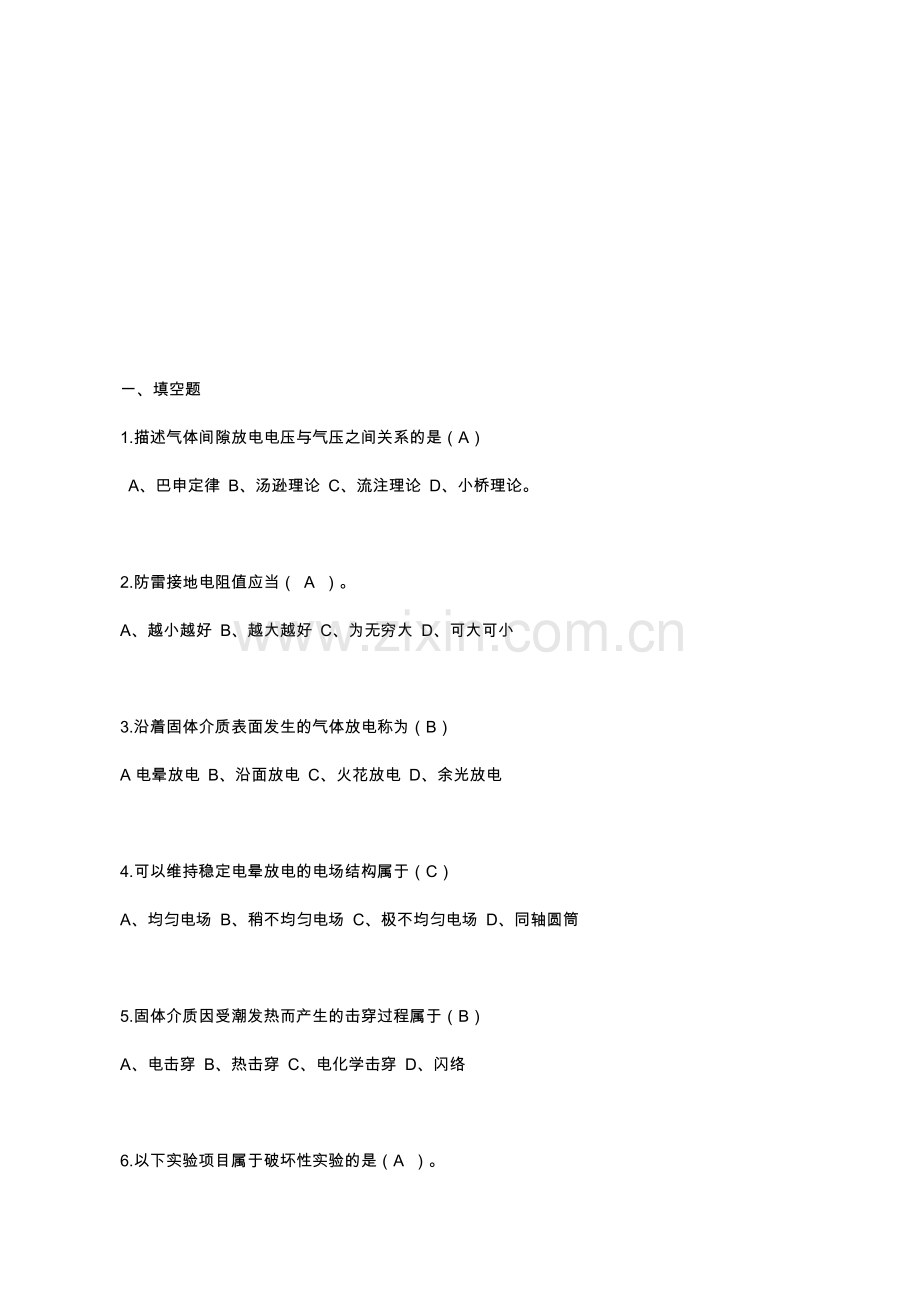

一、填空题
1.描述气体间隙放电电压与气压之间关系的是（A）
A、巴申定律 B、汤逊理论 C、流注理论 D、小桥理论。

2.防雷接地电阻值应当（ A ）。
A、越小越好 B、越大越好 C、为无穷大 D、可大可小

3.沿着固体介质表面发生的气体放电称为（B）
A电晕放电 B、沿面放电 C、火花放电 D、余光放电

4.可以维持稳定电晕放电的电场结构属于（C）
A、均匀电场 B、稍不均匀电场 C、极不均匀电场 D、同轴圆筒

5.固体介质因受潮发热而产生的击穿过程属于（B）
A、电击穿 B、热击穿 C、电化学击穿 D、闪络

6.以下实验项目属于破坏性实验的是（A ）。
A、耐压实验 B、绝缘电阻测量 C、介质损耗测量 D、泄漏测量

7.海拔高度越大，设备的耐压能力（B） 。
A、越高 B、越低 C、不变 D、不拟定

8.超高压输电线路防雷措施最普遍使用的是（B ）
A、避雷针 B、避雷线 C、避雷器 D、放电间隙

9.变电站直击雷防护的重要装置是（A ） 。
A、避雷针 B、避雷线 C、避雷器 D、放电间隙

10.对固体电介质，施加下列电压，其中击穿电压最低的是（C）。
A、直流电压 B、工频交流电压 C、高频交流电压 D、雷电冲击电压

11.纯直流电压作用下，能有效提高套管绝缘性能的措施是（C）。
A、减小套管体电容 B、减小套管表面电阻 C、增长沿面距离 D、增长套管壁厚

12.由于光辐射而产生游离的形式称为（ B ） 。
A、碰撞游离 B、光游离 C、热游离 D、表面游离 答案：B
19.解释气压较高、距离较长的间隙中的气体放电过程可用（ A ）
A、流注理论 B、汤逊理论 C、巴申定律 D、小桥理论

13测量绝缘电阻不能有效发现的缺陷是（ D ）。
A、绝缘整体受潮 B、存在贯穿性的导电通道
C、绝缘局部严重受潮 D、绝缘中的局部缺陷

14.设 S1、S2 分别为某避雷器及其被保护设备的伏秒特性曲线，要使设备受到可靠保护必须（ B ） 。
A、S1高于S2 B、S1低于S2 C、S1等于S2 D、S1与S2 相交

15.表达某地区雷电活动强度的重要指标是指雷暴小时与（ B ）。
A、耐雷水平 B、雷暴日 C、跳闸率 D、大气压强

16.极不均匀电场中的极性效应表白（ D ） 。
A、负极性的击穿电压和起晕电压都高
B、正极性的击穿电压和起晕电压都高
C、负极性的击穿电压低和起晕电压高
D、正极性的击穿电压低和起晕电压高

17绝缘电阻的测量可以发现绝缘（ B ） 。
A、介质内含气泡 B、介质已经受潮 C、介质分布不均匀 D、介质局部磨损

18避雷针保护范围通常是指雷击概率为（ B ）。
A、0%的空间范围 B、0.1％的空间范围 C、1％的空间范围 D、10％的空间范围

19雷击线路附近大地时，线路上感应电压与雷电流幅值（ A ）。
A、成正比 B、成反比 C、无关系 D、成非线性关系

20流经变电所避雷器的雷电流与进线段的波阻抗（ C ）。
A、无关 B、成正比 C、成反比 D、成非线性关系

21在大气条件下，流注理论认为放电发展的维持是靠（B）。
A、碰撞游离的电子 B、光游离的光子 C、热游离的离子 D、表面游离的电子

22.接地装置的冲击接地电阻与工频接地电阻的比值，一般（C）。
A、大于1 B、等于1 C、小于1 D、等于0

23.若导线上方架有避雷线，则导线上的感应过电压（A）。
A、减少 B、升高 C、不变 D、为零

24不允许将避雷针装设在配电构架上的变电所电压等级为（D）。
A、500kV B、220kV C、1l0kV D、35kV

25.电晕放电是一种（ A ） 。
A、自持放电 B、非自持放电 C、沿面放电 D、滑闪放电

26.下列因素中，对液体电介质击穿电压影响最小的是（B）。
A、含水量 B、含憎水性纤维量 C、含亲水性纤维量 D、含气量

27.雷击线路附近地面时，导线上的感应雷过电压与导线的（C ）。
A、电阻率成正比 B、电阻率成反比 C、悬挂高度成正比 D、悬挂高度成反比
28变电所中变压器到避雷器的最大允许电气距离与（D）
A、侵入波的幅值成反比 B、避雷器残压成正比
C、变压器的冲击耐压值成反比 D、侵入波陡度成反比

29.流注理论未考虑（ B ）的现象。
A、碰撞游离 B、表面游离 C、光游离 D、电荷畸变电场

30.采用真空提高绝缘强度的理论依据是（C）。
A、汤逊理论 B、流注理论 C、巴申定律 D、“小桥”理论

31.气体内的各种粒子因高温而动能增长，发生互相碰撞而产生游离的形式称为（ C ）。
A、碰撞游离 B、光游离 C、热游离 D、表面游离

32.极化时间最短的是（A）。
A、电子式极化 B、离子式极化 C、偶极子极化 D、空间电荷极化

33.随着有能量损失的极化形式是（ C ） 。
A、电子式极化 B、离子式极化 C、偶极子极化 D、无损极化
34对夹层极化有明显影响的因素是（ D ） 。
A、温度 B、电压性质 C、气压 D、频率

35.电介质在受潮或受污染后，其相对介电常数将（ A ）。
A、变大 B、变小 C、不变 D、不拟定

36衡量电介质损耗的大小用（ D ）。
A、相对电介质 B、电介质电导 C、电介质极化 D、介质损失角正切

37以下哪种因素与 tgδ 无关。 （ C ）
A、温度 B、外加电压 C、湿度 D、电压的频率

38 SF6 气体具有较高绝缘强度的重要因素之一是（D）。
A、无色无味性 B、不燃性 C、无腐蚀性 D、电负性

39.沿面放电电压、与同样距离下的纯空气间隙的放电电压相比总是（ B ）。
A、高 B、低 C、相等 D、不拟定

40下列实验中，属于破坏性实验的是（ B ） 。
A、绝缘电阻实验 B、冲击耐压实验 C、泄漏电流实验 D、局部放电实验

41.不均匀的绝缘试品，假如绝缘严重受潮，则吸取比 K 将（ C ）
A、远大于 1 B、远小于 1 C、约等于 1 D、不易拟定

42.根据我国有关标准，220kV 线路的绕击耐雷水平是（ A ）。
A、12kA B、16kA C、80kA D、120kA

43我国的规程中规定线路防雷设计用雷电流波头时间为（ C ）。
A、1.2μ s B、1.5Ps C、2.6μ s D、10μ s

44.雷电流通过避雷器阀片电阻时，产生的压降称为（C）。
A、额定电压 B、冲击放电电压 C、残压 D、灭弧电压

45．雷击线路时，线路绝缘不发生闪络的最大雷电流幅值称为（B）。
A、地面落雷密度 B、耐雷水平 C、雷击跳闸率 D、击杆率

46.保护设备S1的伏秒特性V1—t与被保护设备S2的伏秒特性V2—t合理的配合是（B）。
A、V1—t 始终高于 V2—t B、V1—t 始终低于 V2—t
C、V1—t 先高于 V2—t，后低于 V2—t D、V1—t 先低于 V2—t，后高于 V2—t

47.雷电绕过避雷线直击于线路的概率（ C ）。
A、平原地区比山区高 B、与系统接地方式有关
C、平原地区比山区低 D、与系统接地方式无关

48架空输电线防护直击雷的重要措施是装设（ D ）。
A、避雷器 B、避雷针 C、电阻 D、避雷线

49.阀式避雷器的保护比是指残压与（ C ）电压之比。
A、冲击放电 B、额定 C、灭弧 D、工频放点

50若固体介质被击穿的时间很短，又无明显的温升，可判断是（ C ）。
A、电化学击穿 B、热击穿 C、电击穿 D、各类击穿都有

51.电晕放电是极不均匀电场合特有的一种（ A ）。
A、自持放电形式 B、碰撞游离形式 C、光游离形式 D、热游离形式

52按国家标准规定，进行工频耐压实验时，在绝缘上施加工频实验电压后，规定连续（A）。
A、1 min B、3 min C、5 min D、10 min

53.非破坏性实验是（ C ） 。
A、直流耐压实验 B、工频耐压实验 C、电压分布实验 D、冲击高压实验

54下列不同类型的过电压中，不属于内部过电压的是（ D ）。
A、工频过电压 B、操作过电压 C、谐振过电压 D、大气过电压

55.下列极化时间最长的是（ D ） 。
A、电子式极化 B、离子式极化 C、偶极子极化 D、夹层极化

56一般情况下避雷针和配电构架间的气隙不应小于（C）。
A、3 m B、4 m C、5 m D、6 m

57用西林电桥测量介质损耗角正切，可以灵敏地发现（A）。
A、绝缘普遍性受潮 B、绝缘局部磨损 C、绝缘的局部受潮 D、绝缘中有小气泡

58.试品绝缘电阻的测量值获取需加压（ D ） 。
A 、15s B、30 s C、45 s D、60 s

59.雷击杆塔引起的线路绝缘闪络称为（ B ）。
A、击穿 B、反击 C、直击 D、绕击

122.我国规程中规定线路防雷设计用雷电流波头时间为（C）
A、1.2 sm B、1.5 sm C、2.6 sm D、10sm

60.解释低气压、小间隙中的气体放电过程可用（A）。
A、汤逊理论 B、流注理论 C、巴申定律 D、小桥理论

61按国家标准规定，进行工频耐压实验时，在绝缘上施加工频实验电压后，规定连续（A）
A、1min B、3min C、5min D、10min

62．变电站母线装设避雷器是为了（ C ）。
A、防止直击雷 B、防止反击过电压 C、防止雷电行波 D、防止感应雷
171.运用避雷器保护变压器时，一定要使避雷器的伏秒特性曲线（A）
A、低于 B、高于 C、等于 D、高于或等于

63变压器油在变压器内重要起(B )作用。
A、 绝缘 B、冷却和绝缘 C、消弧 D、润滑
64大气污染地区输电线路设备的绝缘在下列天气易发生污闪。（B ）
A .雷雨天气 B. 大雾天气 C. 大雨天
65.测量设备的绝缘电阻，应使用( A ).
A.直流电压 B.交流电压
66.固体电介质的电导率随着温度的升高将( A )
A增大 B减少
67.绝缘介质的沿面放电电压一般比纯空气隙的击穿电压( B )
A.高 B.低 C．相等　　　D．不易拟定
68. 不均匀的绝缘试品，假如绝缘严重受潮，则吸取比K将（C　　）
A．远大于1　　　　B．远小于1　　　　　C．约等于1　　　D．不易拟定
69． 10kV输电线路防雷措施可采用（C ）
A．架设避雷线 B．架设避雷针 C.采用中性点不接地方式、自动重合闸
70.阀式避雷器和金属氧化物避雷器重要用于保护（　C　）
A．变电所进线段 B．发电厂出线段 C．变电所和发电厂 D．配电系统和线路
71．以下几种方式中，属于提高线路耐雷水平的措施是（　　）
A．减少接地电阻 B．减少耦合系数 C．减少线路绝缘 D．减少分流系数
二．填空题。（）
1． 标准大气状态：气压_____________、温度______________、绝对湿度__________。
2． 电气设备绝缘严重受潮后，测量其特性，将会发现下列变化趋势，绝缘电阻______________；泄漏电流_____________，tgδ_____________________，击穿电压______________。
3． 电气设备防止性实验方法可分为___________和____________，实验的顺序是先做___________实验，后做_______________实验。
4． 一般避雷针距离被保护的电气设备的距离不小于_______米，避雷针的接地装置与被保护设备的接地装置的地中距离不小于________。米
5 . 国家标准中的标准雷电冲击电压波形参数为 ______。
6.空载线路末端电压比首端电压______，系统容量越________末端电压升高越严重。
7.采用高压西林电桥进行介损角正切测量时采用的接线方式有两种，分别为： ______接线 和_____接线。
8.电介质的损耗涉及: __________损耗 、_______________损耗。
9.固体绝缘的击穿大体可分为：_______ 、_________ 、___________。
10. 测量试品的绝缘电阻时，规定以加电压_______时间后测得的数值为该试品的绝缘电阻值。
三．判断题：在“（ ）”做出选择。（）
1．温度越高测得的绝缘材料的电阻值越大。（　）
2．为使设备得到可靠保护，设备离避雷针越远越好。（　）
3．因变压器是变电所最重要的设备，故应在变压器门型构架安装避雷针。（ ）
4．输电线路的绝缘子串上的电压分布不均匀，越靠中间处的电压越大。（ ）
5．一般电场越均匀平均击穿场强越高。（ ）
6．减少导线与避雷线的耦合系数，则雷击塔顶时，耐雷水平减少。（ ）
7．一般来讲，空气中的沿面放电电压比纯空气隙的放电电压低。（ ）
8．气体放电理论重要有汤逊理论、巴申定律、流注理论。（ ）
9．导线与避雷线耦合系数越大，则线路附近落雷时，输电线路的感应过电压越低。（ ）
10．在交流电场中，串联介质中介质的电场强度与其介电系数成反比。（ ）
四、概念
沿面放电；耐雷水平、雷击跳闸率、极性效应、介质损耗、巴申定律、伏秒特性、雷暴日、雷暴小时、电介质的吸取比
五、 问答题
1.叙述阀型避雷器的组成及工作原理。
2什么是伏秒特性曲线，试用图说明保护设备与被保护设备之间的伏秒特性的配合关系，为什么？
3电气设备绝缘受潮后为什么容易发生热击穿？
4电力系统限制雷电破坏作用的基本措施是什么？它们各起什么保护作用？

5配电变压器防雷保护如何接线？
6输电线路重要防雷措施有哪些？
7测量绝缘电阻问什么要同时记录实验时的温度？
六．计算题。
如图1所示，配电构架高25m，宽l2m。要在构架旁装设独立避雷针一座，避雷针距构架最近距离不小于5m，其接地电阻R=5Ω。试计算避雷针最低高度(取整数)。(巳知避雷针保护半径的高度影响系数P为：当h≤30m时，P=l，当30m<h≤120m时，p=5.5/)

七、 实验题
1.画出测量工频电压的接线图，简述实验环节。
2.画出测量电缆泄漏电流的接线图，简述实验环节。
3画出西林电桥的正接线接线图，并说明什么情况采用正接线、什么情况采用反接线？
