网架工程全套竣工资料(文体中心).doc

建筑工程施工质量验收资料

（GJ：钢结构工程部分）

档 号
档案馆代号
案卷题名 华西文体中心

建设单位 江阴市华士镇新市村村民委员会
施工单位 江苏鑫鹏钢结构工程有限公司
设计单位 奥意建筑工程设计有限公司
监理单位 江苏新东方工程管理咨询有限公司
编制日期 2015年12月22日
密 级 保 管 期 限
共 卷 第 卷

江苏省建设工程质量监督站编印

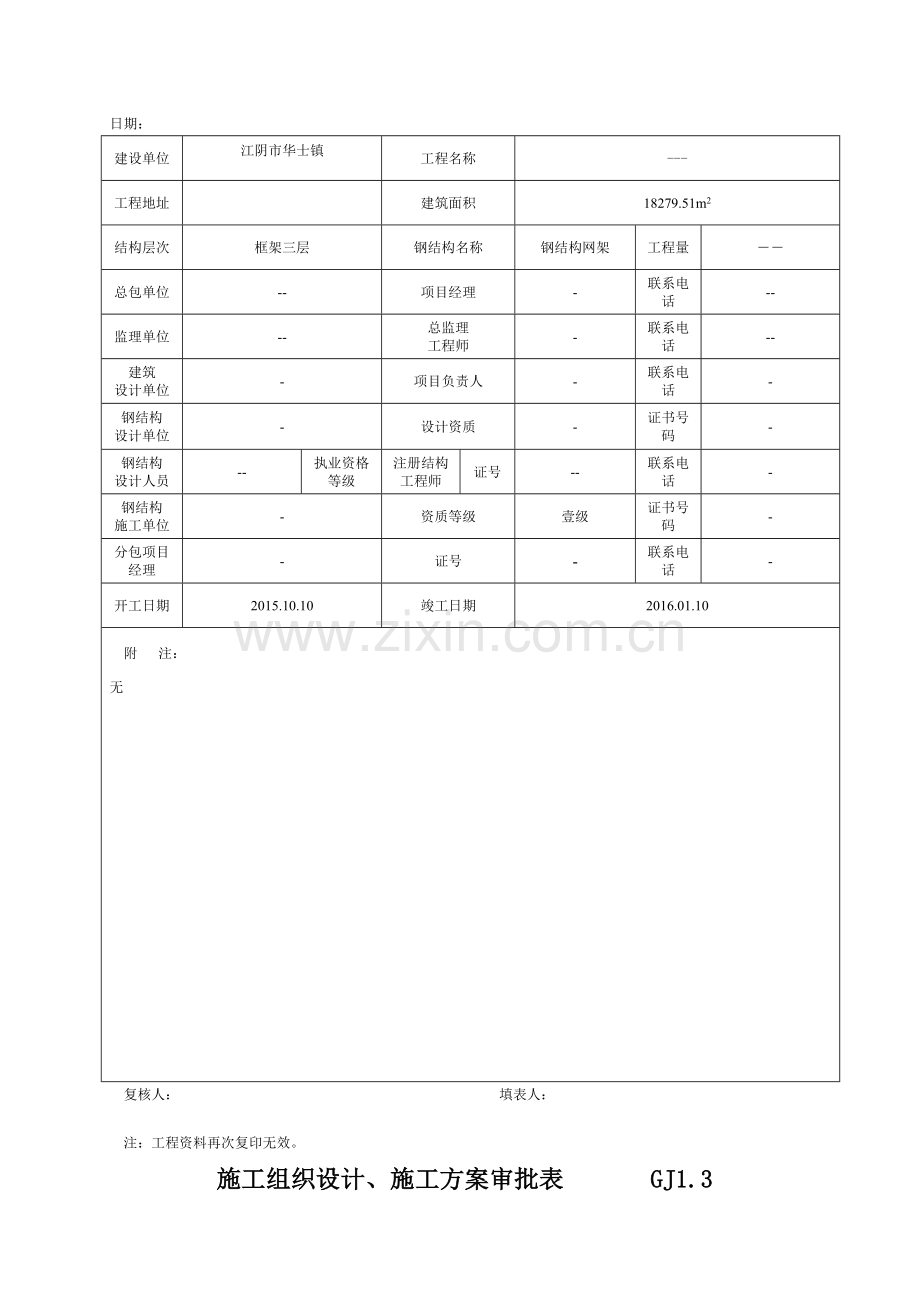

钢结构工程概况 GJ1.1
日期：
建设单位
江阴市华士镇

工程名称
---
工程地址

建筑面积
18279.51m2
结构层次
框架三层
钢结构名称
钢结构网架
工程量
――
总包单位
--
项目经理
-
联系电话
--
监理单位
--
总监理
工程师
-
联系电话
--
建筑
设计单位
-
项目负责人
-
联系电话
-
钢结构
设计单位
-
设计资质
-
证书号码
-
钢结构
设计人员
--
执业资格
等级
注册结构工程师
证号
--
联系电话
-
钢结构
施工单位
-
资质等级
壹级
证书号码
-
分包项目经理
-
证号
-
联系电话
-
开工日期
2015.10.10
竣工日期
2016.01.10

附 注：

无

复核人： 填表人：

注：工程资料再次复印无效。
施工组织设计、施工方案审批表 GJ1.3
工程名称
华西文体中心
日期
2009年7月27日
现报上下表中的技术管理文件，请予以审批。
类别
编制人
册数
页数
施工组织设计

1

施工方案

内容附后
申报简述：

钢结构网架工程施工方案。

申报部门（分包单位）：江苏鑫鹏钢结构工程有限公司 申报人：
审核意见：

同意按此方案施工。

□有 □无 附页

总承包单位名称： 审核： 审核日期： 年 月 日
审批意见：

审批结论： □同意 □修改后报 □重新编制

审批部门（单位）： 审批人： 日期： 年 月 日
注：附施工组织设计

技术交底记录
GJ1.4
工程名称
华西文体中心
施工单位
江苏鑫鹏钢结构工程有限公司

交底提要：网架安装
交底内容：
1.对网架安装的质量控制
①对土建控制:要求做到零部件堆放场地合理,不易损坏和丢失,预埋板表面清洁,轴线和标高、几何尺寸准确，其基本要求为纵横向长度偏差不大于±30mm，预埋件足够大，中心偏移不大于20mm，周边相邻预埋件高差不大于10mm，最大预埋件高差不大于15mm；
②对网架安装的要求;
a螺栓应拧紧到位,不允许套筒接触面有肉眼可观察到的缝隙。
b杆件不允许存在超过规定的弯曲。
c已安装网架零部件表面清洁，完整，不损伤，不凹陷，不错装，对号准确，发现错装及时更换。
d油漆厚度和质量要求必须达到设计规范规定。
e网架节点中心偏移不大于1.5mm,且单锥体网格长度不大于±1.5mm。
f整体网架安装后纵横向长度不大于L/2000，且不大于30mm，支座中心偏移不大于L/3000，且不大于30mm。
g相邻支座高差不大于15mm，最高与最低点支座高差不大于30mm。
h空载挠度控制在L/800之内。

技术负责人

交底人

接受交底人

注：本记录一式两份，一份交接收交底人，一份存档。

技术交底记录
GJ1.4
工程名称
华西文体中心
施工单位
江苏鑫鹏钢结构工程有限公司
交底提要：檩条、彩板安装
交底内容：
（1）压型板
a.压型钢板成型后,其基板不应有裂纹。检查数量为计件数抽查5%,且不少于10件。
b.涂层和镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷.按计件数抽查5%,且不少于10件。
c.压型钢板的尺寸允许偏差应符合下表的规定。检查数量为计件数抽查5%,且不少于10件。
压型金属板的尺寸允许偏差(mm)
项目
允许偏差
波距
±2.0
波高
压型钢板
截面高度≤70
+10.0，-2.0
截面高度＞70
+6.0，-2.0
侧向弯曲
再测量长度L1的范围内
20.0
注：L1为测量长度，指板长扣除两端各0.5m后的实际长度（小于10m）或扣除后任选的10m长度。
d.压型金属板施工现场制作允许偏差应符合下表规定。检查数量按计件数抽查5%，且不少于10件。
压型金属板施工现场制作的允许偏差（mm）
项目
允许偏差
压型金属板的覆盖宽度
截面高度≤70
+10.0，-2.0
截面高度＞
0
+6.0，-2.0
板长
±9.0
横向剪切偏差
6.0
泛水板、包角板尺寸
板长
±6.0
折弯面宽度
±3.0
折弯面夹角
2°
（2）檩条加工质量控制
a.采用冷弯成型
b.材料符合Q235钢的要求
c.用剪切机下料，辊压整平
d.出厂前须进行矫正
e.表面必须进行处理，彻底清除铁锈、污垢及其它附着物。除锈和油漆质量直接影响维修期限
f.接头部位不要刷防锈漆以保证现场焊接的质量
（3）支架必须要专用的材料加工，加工精度必须符合设计要求
技术负责人

交底人

接受交底人

注：本记录一式两份，一份交接收交底人，一份存档。

技术交底记录 GJ1.4
工程名称
华西文体中心
施工单位
江苏鑫鹏钢结构工程有限公司
交底提要：焊接交底
交底内容：
焊接施工的要求：
1、施焊前焊工应复查钢构件组装的质量和焊接区域的清理情况，如不符合技术要求，应修整合格后方能施焊。焊接完毕后应清除熔渣及金属飞溅物等。
2、在钢结构的焊接过程施工中，必须根据钢种、板厚、接头的约束度和焊缝金属中含氢量等因素，来决定预热温度和方法等。预热区域范围应为焊接坡口两侧各80~100mm;预热时应尽可能使加热均匀一致。钢材的预热方法可选用火焰加热或电加热。
3、严禁在焊缝区以外的母材上打火引弧。在坡口内引弧的局部面积应熔焊一次，不得留下弧坑。对接和T形接头的焊缝，引弧和熄弧，应在焊件两端的引入板和引出板开始和终止。还有引弧处不应产生熔合不良和夹渣，熄弧处和焊缝终端为了防止裂纹应充分填满坑口。
4、在选择焊接顺序和熔敷顺序时应注意以下几点：
a.尽可能减少热量的输入，并必须以最小限度的线能量进行焊接。
b.不要把热量集中在一个部位，尽可能均等分散。
c.采用“先行焊接产生的变形由后续焊接抵消”的施工方法。
d.平行的焊缝尽可能地沿同一焊接方向同时进行焊接。
e.从结构的中心向外进行焊接。
f.从板的厚处向薄处焊接。
5、结束后的焊缝及其两侧，必须彻底清除焊渣、飞溅和焊瘤等。施焊过程中产生的缺陷应立即进行适当处理。

技术负责人

交底人

接受交底人

注：本记录一式两份，一份交接受交底人，一份存档。

零部件加工 施工记录

GJ1.5
工程名称
华西文体中心
施工单位
江苏鑫鹏钢结构工程有限公司
检查部位
标准规定
施工单位自查（实测）记录
监理（建设）单位验收记录

材料进场

钢材.铸钢件的品种.规格.性能应符合现行国家产品标准和设计要求。

符合要求

钢材复验

抽样复试的结果应符合产品标准和设计要求。

抽检合格

切面质量

钢材切割面或剪切面应无裂纹、夹渣、分层和大于1mm的缺棱。

无此缺陷

边缘加工

气割或机械剪切的零件，进行边缘加工时，其刨削量不小于2.0mm。

刨削量不小于2.0mm

材料规格尺寸

钢板厚度和型钢规格尺寸允许偏差符合产品标准规定7.2.2

符合要求

切割精度

加工偏差在允许范围内

施工单位
自查结论

质检员：
施工单位项目技术负责人： 年 月 日
监理（建设）
单位验收结论

监理工程师： 年 月 日

钢结构焊接 施工记录

GJ1.5
工程名称
华西文体中心
施工单位
江苏鑫鹏钢结构工程有限公司
检查部位
标准规定
施工单位自查（实测）记录
监理（建设）单位验收记录

内部缺陷

设计要求全焊透的一、二级焊缝应采用超声波探伤

探伤合格

组合焊缝尺寸

T形接头、十字接头、角接接头等要求熔透的对接和角对接组合焊缝，其焊脚尺寸不应小于t/4

焊脚尺寸不小于t/4

、
对接焊缝余高c
对接焊缝错边d

B＜20, 余高c 0-4.0
d＜0.15t且≤3.0

5,2.0,2.5,2.0,3.5,1.0,2.5,2.0
0,2.0,1.0,1.5,0,0,1.5,0,0,0

角焊缝焊脚尺寸B

B≤6.0, 0-1.5
B>6.0, 0-3.0

1,1,0,1.5,0,0,1.5,1,0,0
2.5,0,0,2.0,0,3.0,1.5,0,0,2.5

角焊缝焊缝余高c

B≤6.0, 0-1.5
B>6.0, 0-3.0

0,2,1,1,0,0,0,1,1
2,2.5,0,0,0,1,1.5

施工单位
自查结论

质检员：
年 月 日
监理（建设）
单位验收结论

监理工程师： 年 月 日

钢结构涂装 施工记录

GJ1.5
工程名称
华西文体中心
施工单位
江苏鑫鹏钢结构工程有限公司
检查部位
标准规定
施工单位自查（实测）记录
监理（建设）单位验收记录

产品进场

涂料、稀释剂和固化剂等材料的品种、型号和质量，应符合现行国家产品标准和设计要求

涂料符合要求

表面处理

涂装前钢材表面除锈应符合设计要求和国家现行有关标准的规定 。处理后的钢材表面应无焊渣、焊疤、灰尘、油污、水和毛刺等

经喷砂除锈后的表面无焊渣.焊疤.灰尘.油污.水和毛刺

涂层厚度
标 志

涂装完成后，构件的标志、标记和编号应清晰完整。

符合要求
涂装完成后标记和编号清晰完整

施工单位
自查结论

质检员： 年 月 日
监理（建设）
单位验收结论

监理工程师： 年 月 日

高 强 螺 栓 施工记录

GJ1.5
工程名称
华西文体中心
施工单位
江苏鑫鹏钢结构工程有限公司
检查部位
标准规定
施工单位自查（实测）记录
监理（建设）单位验收记录

螺栓紧固
螺栓球节点网架总拼完成后，高强螺栓与球节点应紧固连接，高强度螺栓拧入螺栓球内的螺纹长度不小于1.0d（d为螺栓直径），连接处不应出现有间隙、松动等未拧紧情况

符合要求

施工单位
自查结论

质检员：
年 月 日
监理（建设）
单位验收结论

监理工程师： 年 月 日

焊接材料的烘焙记录 GJ1.5.1

材料种类
烘焙温度（ºC）
烘焙时间（min）
保存温度（ºC）
存放时间（h）
回烘温度（ºC）
回烘时间（min）
回烘次数
日 期
E4303
200
1.5
140
2.5
150
1
2
2009.8.14
E4303
200
2
150
3
150
1
2
2009.8.14
E4303
200
2.5
140
2.0
150
1.5
1
2009.8.14
E4303
200
1.5
150
2.0
200
1
2
2009.8.15
E4303
200
2
140
2.0
200
1
1
2009.8.15
E4303
200
1.5
140
2.0
150
1
1
2009.8.16
E4303
200
1.5
150
2.0
200
1
2
2009.8.16
E4303
200
2
140
2.0
200
1
1
2009.8.16
E4303
200
1.5
140
2.0
150
1
1
2009.8.17
E4303
200
1.5
140
2.5
150
1
2
2009.8.17
E4303
200
2
150
3
150
1
2
2009.8.17
E4303
200
2.5
140
2.0
150
1.5
1
2009.8.18
E4303
200
1.5
150
2.0
200
1
2
2009.8.18
E4303
200
2
140
2.0
200
1
1
2009.8.18
E4303
200
1.5
140
2.0
150
1
1
2009.8.18
E4303
200
1.5
150
2.0
200
1
2
2009.8.19
E4303
200
2
140
2.0
200
1
1
2009.8.19

班组长或专业工长：

合格

签字 年 月 日

质检员或项目技术负责人：

合格

签字 年 月 日

监理工程师：
（建设单位项目技术负责人）

签字 年 月 日
焊工合格证汇总表 GJ1.6

姓名
性别
施工焊条件
合格证号
钢印号
备 注
李辉
男
建筑焊工
苏J102013001587
7
至2019.11.27有效
陈明星
男
建筑焊工
苏J102013001852
12
至2019.11.27有效
张杰
男
建筑焊工
苏J102013001844
10
至2019.11.27有效
周坤
男
建筑焊工
苏J102013001849
6
至2019.11.27有效

注：上岗证复印件附后。
钢结构工程质量控制资料核查表 GJ1.7

工程名称
华西文体中心
施工单位
江苏鑫鹏钢结构工程有限公司
序号
资料名称
份数
核查意见
核查人
1
图纸会审、设计变更、洽商记录
－
――
――
2
原材料出厂合格证及进场检验报告
71
符合要求

3
施工现场试验报告及见证取样报告
25
符合要求

4
强制性条文要求的检查项目检查记录
68
符合要求

5
隐蔽工程验收记录
6
符合要求

6
高强度螺栓施工记录、其它施工记录（或日志）等
4
符合要求

7
分项工程检验批质量验收记录、分项工程质量验收记录
32
符合要求

8
不合格项的处理记录及验收记录
/
/
/
9
重大质量、技术问题的实施方案
/
/
/
10
新材料，新工艺施工记录
/
/
/

结论：

各项资料齐全，符合要求。

施工单位项目经理：
施工负责人： 年 月 日

验收意见：

总监理工程师：
（建设单位项目负责人） 年 月 日
有关安全及功能检验和见证检测项目检查记录 GJ1.8

工程名称
华西文体中心
施工单位
江苏鑫鹏钢结构工程有限公司
序号
资料名称
份数
核查意见
核查人
1
见证取样送样试验报告
（1） 钢材及焊接材料复验
（2） 高强度螺栓预拉力、扭矩系数复验
（3） 摩擦面抗滑移系数复验
（4） 网架节点承载力试验
25
符合要求

2
焊缝质量检测报告：
（1） 内部缺陷
（2） 外部缺陷
（3） 焊缝尺寸
11
符合要求

3
高强度螺栓施工质量检查记录
（1） 终拧扭矩
（2） 梅花头检查
（3） 网架螺栓球节点
1
符合要求

4
柱脚及网架支座检查报告
（1） 锚栓紧固
（2） 垫板、垫块
（3） 二次灌浆
1
符合要求

5
主要构件变形检查记录
（1） 钢屋（托）架、桁架、钢梁、吊车梁等垂直度和侧向弯曲
（2） 钢柱垂直度
（3） 网架结构饶度
2
符合要求

6
主体结构尺寸检查记录
（1） 整体垂直度
（2） 整体平面弯曲
/
/
/

结论：

各项资料齐全，符合要求。

施工单位项目经理：
施工负责人： 年 月 日

验收意见：

总监理工程师：
（建设单位项目负责人） 年 月 日

钢结构工程观感质量检查记录 GJ1.9

工程名称
华西文体中心
施工单位
江苏鑫鹏钢结构工程有限公司
序号

项目

抽查情况
质量评价
好
一般
差
1

普通涂层表面

抽查50件
√

2

防火涂层表面

抽查120㎡
√

3

压型金属板表面

抽查800㎡
√

4

观感质量综合评价

合 格

检查结论：

符合图纸设计要求。

施工单位项目经理：
年 月 日

总监理工程师：
（建设单位项目负责人）
年 月 日
注：质量评价为差的项目应进行返修。

质量合格证明文件、检测报告、复试报告汇总表
GJ统表1
工程名称： 华西文体中心
序
号
产品名称规格
进场数量
生产厂家
复试报告编号
主要使用部件及有关说明
1
螺栓球
1787只
江苏鑫鹏钢结构工程有限公司
--
网架屋面
2
网架杆件
6836根
江苏鑫鹏钢结构工程有限公司
--
网架屋面
3
高强螺栓
13672只
江都市三元机械厂
--
网架屋面
4
矩型管120*80*3.0
982支
徐州市双盛达彩钢有限公司
--
网架屋面
5
C120*80*3.0
2276支
徐州市双盛达彩钢有限公司
--
网架屋面
6
矩型管120*80*3.0
453支
徐州市双盛达彩钢有限公司
--
网架屋面
7
900型彩钢瓦
一批
徐州市双盛达彩钢有限公司
--
网架屋面
8
铝卷
一批
江苏丽岛新材料有限公司
--
网架屋面
9
防火涂料
一批
江苏兰陵高分子材料有限公司
--
网架屋面
10
玻璃棉卷毡
一批
河北格瑞玻璃棉制品有限公司
--
网架屋面
11
防水卷材
一批
苏州凯克诺建材科技公司
--
网架屋面
12
化学锚栓
900套
邯郸猴年有限公司
--
墙面
13

14

15

16

17

18

19

20

21

22

23

项目经理： 质检员： 监理工程师：
质量合格证明文件、检测报告、复试报告汇总表
GJ统表1
工程名称： 华西文体中心
序
号
产品名称规格
进场数量
生产厂家
复试报告编号
主要使用部件及有关说明
1
杆件试样
Φ60*3.5
――
江苏鑫鹏
2015WJWT02302
屋面网架
2
杆件试样
Φ75.5*3.75
――
江苏鑫鹏
2015WJWT02303
屋面网架
3
杆件试样
Φ114*4.0
――
江苏鑫鹏
2015WJWT02304
屋面网架
4
螺栓球节点（BS100）
――
江苏鑫鹏
2015WJWT02305
屋面网架
5
螺栓球节点（BS120）
――
江苏鑫鹏
2015WJWT02306
屋面网架
6
螺栓球节点（BS150）
――
江苏鑫鹏
2015WJWT02307
屋面网架
7
高强螺栓（M20）
――
江苏鑫鹏
2015WJWT02308
屋面网架
8
高强螺栓（M24）
――
江苏鑫鹏
2015WJWT02309
屋面网架
9
高强螺栓（M27）
――
江苏鑫鹏
2015WJWT023010
屋面网架
10
高强螺栓（M30）
――
江苏鑫鹏
2015WJWT023011
屋面网架
11
杆件（焊管与封板）
――
江苏鑫鹏
2015WJWT02338
屋面网架
12
杆件（焊管与锥头）
――
江苏鑫鹏
2015WJWT02339
屋面网架
13
杆件（焊管与锥头）
――
江苏鑫鹏
2015WJWT02340
屋面网架
14
杆件（焊管与锥头）
――
江苏鑫鹏
2015WJWT02341
屋面网架
15
焊缝超声波探伤
――
江苏鑫鹏
――
屋面网架
16
方管120*80*3.0
――
天津市源泰
B00710211502113
屋面网架
17
C140*50*20*3.0
――
天津尧舜
B00710211502114
屋面网架
18
方管100*50*3.0
――
天津市源泰
B00710211502115
屋面网架
19
玻璃棉毡绝热

河北格瑞
2015B0618
屋面网架
项目经理： 质检员： 监理工程师：
质量合格证明文件、检测报告、复试报告汇总表
GJ统表1
工程名称： 华西文体中心
序
号
产品名称规格
进场数量
生产厂家
复试报告编号
主要使用部件及有关说明
20
玻璃棉毡燃烧性能

河北格瑞
A01790021501859
屋面网架
21
防火涂料涂刷

江苏兰陵高分子材料有限公司
TLZ15002
屋面网架
22
化学锚栓
900套
邯郸猴年有限公司
B00720451500490
墙面
23
改性沥青防水卷材
――
苏州凯克诺建材科技公司
B00732911500218
屋面
24
20普通热轧钢筋
――

B03010221501776
网架埋件
25
碳素结构钢板20mm
――
河北敬业
B00710211501358
网架埋件

项目经理： 质检员： 监理工程师：

钢构件进场验收记录汇总表 GJ2.2.1
工程名称：华西文体中心
序号
产品名称规格
进场数量
生产厂家
验收日期
钢结构安装
单位检查结果
监理（建设）单位验收结论
1
螺栓球
1787只
江苏鑫鹏钢结构工程有限公司
2015.5.5
好

2
网架杆件
6836根
江苏鑫鹏钢结构工程有限公司
2015.5.5
好

3
高强螺栓
13672只
江都市三元机械厂
2015.5.5
好

4
矩型管120*80*3.0
982支
徐州市双盛达彩钢有限公司
2015.8.8
好

5
C120*80*3.0
2276支
徐州市双盛达彩钢有限公司
2015.8.8
好

6
矩型管120*80*3.0
453支
徐州市双盛达彩钢有限公司
2015.8.8
好

7
900型彩钢瓦
一批
徐州市双盛达彩钢有限公司
2015.9.12
好

8
铝卷
一批
江苏丽岛新材料有限公司
2015.9.12
好

9
防火涂料
一批
江阴长安阻燃防火材料有限公司
2015.9.12
好

10
玻璃棉卷毡
一批
河北格瑞玻璃棉制品有限公司
2015.9.12
好

11
防水卷材
一批
苏州凯克诺建材科技公司
2015.9.12
好

12
化学锚栓
900套

邯郸猴年有限公司
2015.5.5
好

13

14

15

16

17

项目经理： 质检员： 监理工程师：

2015.5.5

钢构件进场验收记录汇总表 GJ2.2.1
工程名称：华西文体中心
序号
产品名称规格
进场数量
生产厂家
验收日期
钢结构安装
单位检查结果
监理（建设）单位验收结论
18

19

20

21

22

23

24

25

26

项目经理： 质检员： 监理工程师：
钢构件进场验收记录 GJ2.2.2
工程名称：华西文体中心
生产单位
江苏鑫鹏钢结构工程有限公司
构件名称
网架杆件
进场日期
2015-5-5
构件数量
6836根
使用部位
屋面网架

验收内容（含质量资料情况）：

1、钢材、焊接材料和涂料等原材料质保书。

2、出厂合格证齐全。

3、数量、尺寸、规格、型号符合设计要求，表面无明显缺陷。

4、外观顺直、焊接成型良好、涂装均匀、色泽一致。

质检员： 项目技术负责人： 监理工程师：

钢构件进场验收记录 GJ2.2.2
工程名称：华西文体中心
生产单位
江苏鑫鹏钢结构工程有限公司
构件名称
网架螺栓球
进场日期
2015-5-5
构件数量
1787个
使用部位
屋面网架

验收内容（含质量资料情况）：

1、钢材、焊接材料和涂料等原材料质保书、出厂合格证齐全。

2、有出厂合格证。

3、数量、尺寸、规格、型号符合设计要求，表面无明显缺陷。

4、外观顺直、焊接成型良好、涂装均匀、色泽一致。

质检员： 项目技术负责人： 监理工程师：

钢构件进场验收记录 GJ2.2.2
工程名称：华西文体中心
生产单位
江苏鑫鹏钢结构工程有限公司
构件名称
支座、支托
进场日期
2015-5-5
构件数量
支座66个、支托1787个
使用部位
屋面网架

验收内容（含质量资料情况）：

1、原材料质保书、出厂合格证齐全。

2、有出厂合格证。

3、数量、尺寸、规格、型号符合设计要求，表面无明显缺陷。

4、材料外观顺直、无划痕、涂装均匀、色泽一致。

质检员： 项目技术负责人： 监理工程师：

钢构件进场验收记录 GJ2.2.2
工程名称：华西文体中心
生产单位
江苏鑫鹏钢结构工程有限公司
构件名称
屋面檩条
进场日期
2015-8-
