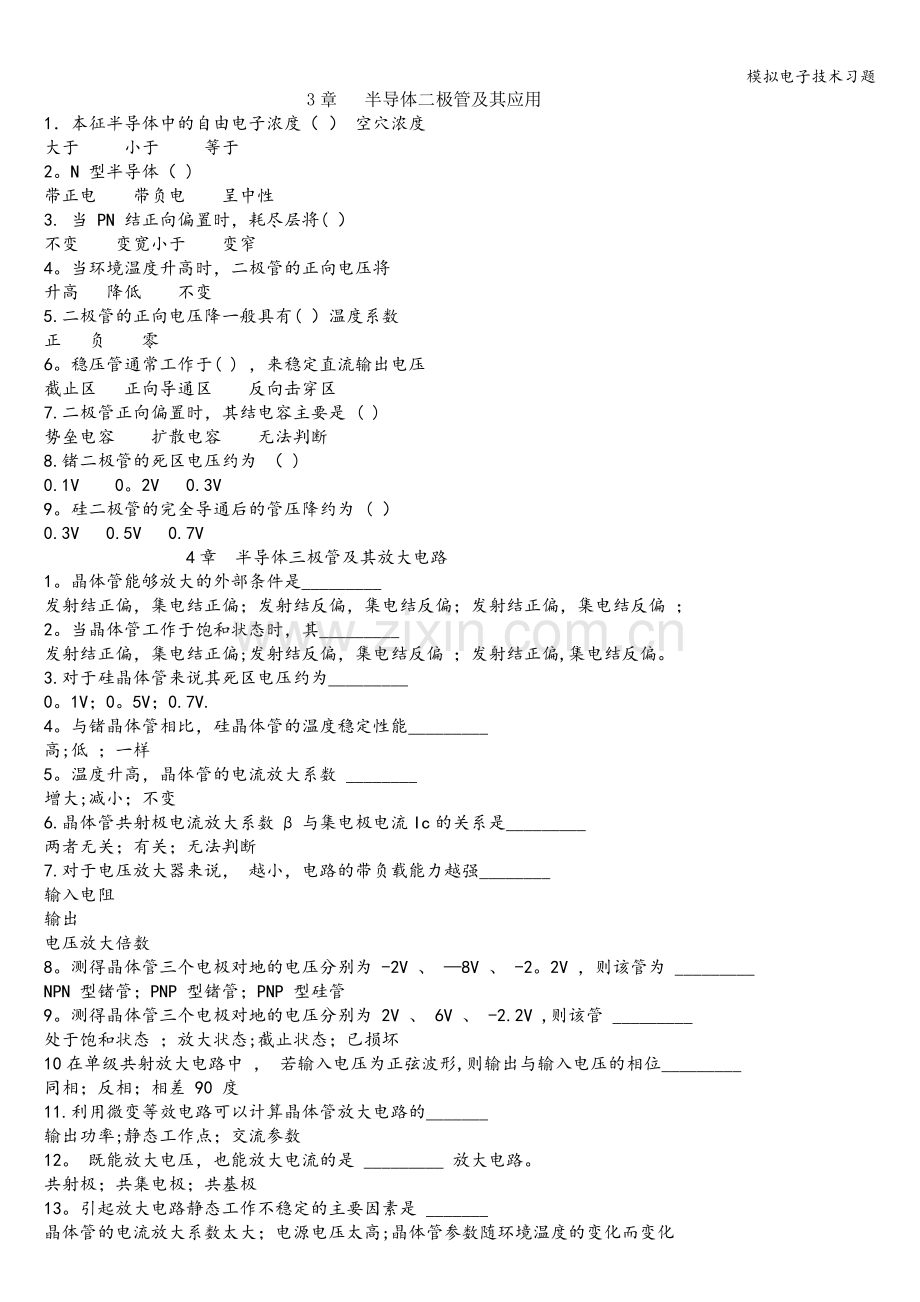

模拟电子技术习题.doc_第1页
第1页 / 共6页

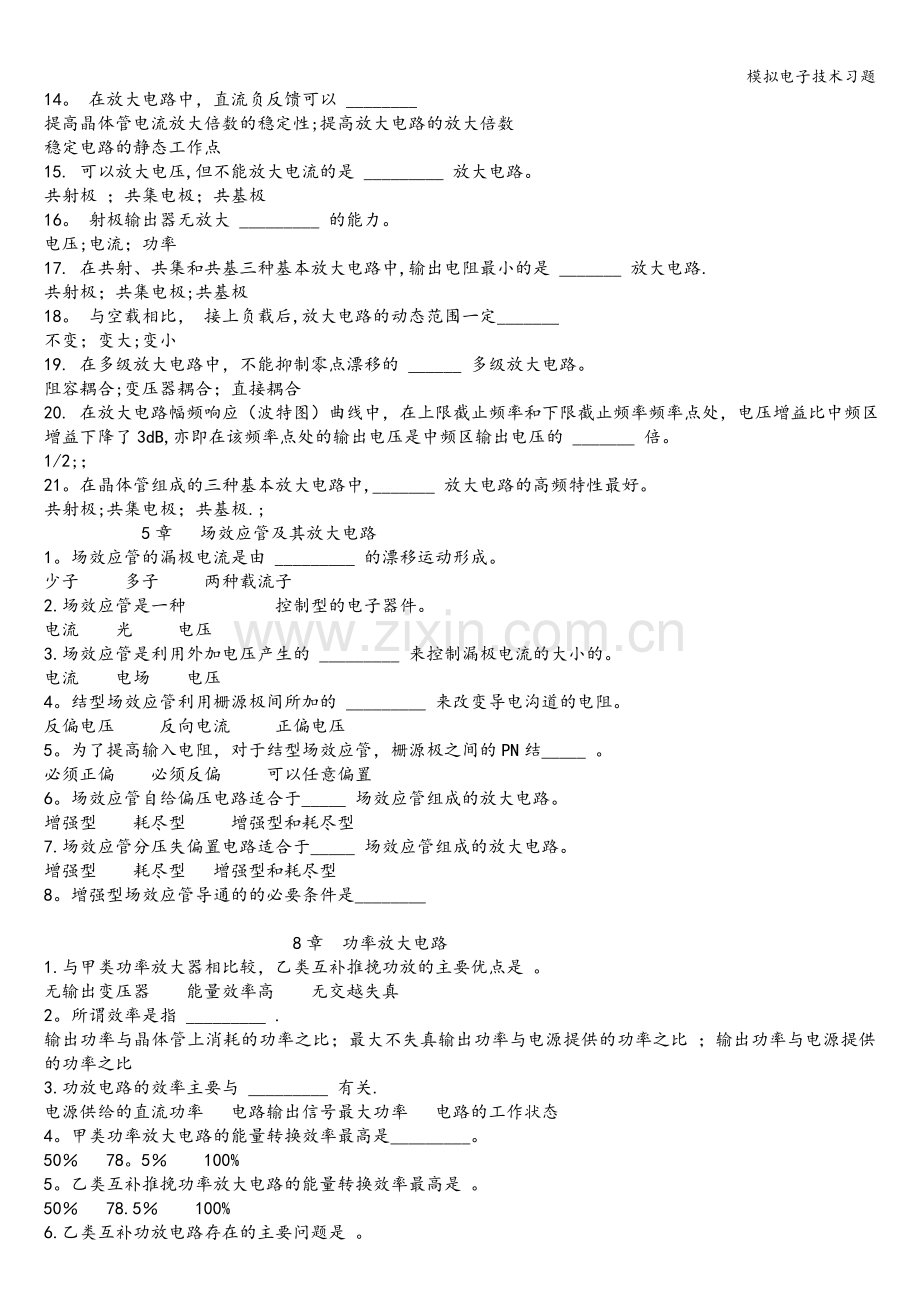

模拟电子技术习题.doc_第2页
第2页 / 共6页
模拟电子技术习题.doc_第3页
第3页 / 共6页
模拟电子技术习题.doc_第4页
第4页 / 共6页
模拟电子技术习题.doc_第5页
第5页 / 共6页
点击查看更多>>
资源描述

1、模拟电子技术习题3章 半导体二极管及其应用1本征半导体中的自由电子浓度( ) 空穴浓度 大于 小于 等于 2。N 型半导体( ) 带正电 带负电 呈中性 3. 当 PN 结正向偏置时,耗尽层将( )不变 变宽小于 变窄 4。当环境温度升高时,二极管的正向电压将 升高 降低 不变 5.二极管的正向电压降一般具有( )温度系数正 负 零 6。稳压管通常工作于( ) ,来稳定直流输出电压截止区 正向导通区 反向击穿区 7.二极管正向偏置时,其结电容主要是 ( ) 势垒电容 扩散电容 无法判断 8.锗二极管的死区电压约为 ( ) 0.1V 0。2V 0.3V 9。硅二极管的完全导通后的管压降约为 (

2、) 0.3V 0.5V 0.7V 4章 半导体三极管及其放大电路1。晶体管能够放大的外部条件是_发射结正偏,集电结正偏;发射结反偏,集电结反偏;发射结正偏,集电结反偏 ;2。当晶体管工作于饱和状态时,其_ 发射结正偏,集电结正偏;发射结反偏,集电结反偏 ;发射结正偏,集电结反偏。3.对于硅晶体管来说其死区电压约为_ 0。1V;0。5V;0.7V. 4。与锗晶体管相比,硅晶体管的温度稳定性能_ 高;低 ;一样 5。温度升高,晶体管的电流放大系数 _ 增大;减小;不变 6.晶体管共射极电流放大系数与集电极电流Ic的关系是_ 两者无关;有关;无法判断 7.对于电压放大器来说, 越小,电路的带负载能力

3、越强_ 输入电阻 输出 电压放大倍数 8。测得晶体管三个电极对地的电压分别为 -2V 、 8V 、 -2。2V ,则该管为 _NPN 型锗管;PNP 型锗管;PNP 型硅管 9。测得晶体管三个电极对地的电压分别为 2V 、 6V 、 -2.2V ,则该管 _处于饱和状态 ;放大状态;截止状态;已损坏 10在单级共射放大电路中 , 若输入电压为正弦波形,则输出与输入电压的相位_同相;反相;相差 90 度 11.利用微变等效电路可以计算晶体管放大电路的_输出功率;静态工作点;交流参数 12。 既能放大电压,也能放大电流的是 _ 放大电路。 共射极;共集电极;共基极 13。引起放大电路静态工作不稳定

4、的主要因素是 _ 晶体管的电流放大系数太大;电源电压太高;晶体管参数随环境温度的变化而变化 14。 在放大电路中,直流负反馈可以 _ 提高晶体管电流放大倍数的稳定性;提高放大电路的放大倍数 稳定电路的静态工作点 15. 可以放大电压,但不能放大电流的是 _ 放大电路。 共射极 ;共集电极;共基极 16。 射极输出器无放大 _ 的能力。 电压;电流;功率 17. 在共射、共集和共基三种基本放大电路中,输出电阻最小的是 _ 放大电路. 共射极;共集电极;共基极 18。 与空载相比, 接上负载后,放大电路的动态范围一定_ 不变;变大;变小 19. 在多级放大电路中,不能抑制零点漂移的 _ 多级放大电

5、路。 阻容耦合;变压器耦合;直接耦合 20. 在放大电路幅频响应(波特图)曲线中,在上限截止频率和下限截止频率频率点处,电压增益比中频区增益下降了3dB,亦即在该频率点处的输出电压是中频区输出电压的 _ 倍。 1/2;;21。在晶体管组成的三种基本放大电路中,_ 放大电路的高频特性最好。 共射极;共集电极;共基极.; 5章 场效应管及其放大电路1。场效应管的漏极电流是由 _ 的漂移运动形成。 少子 多子 两种载流子 2.场效应管是一种 控制型的电子器件。 电流 光 电压 3.场效应管是利用外加电压产生的 _ 来控制漏极电流的大小的。 电流 电场 电压 4。结型场效应管利用栅源极间所加的 _ 来

6、改变导电沟道的电阻。 反偏电压 反向电流 正偏电压 5。为了提高输入电阻,对于结型场效应管,栅源极之间的PN结_ 。 必须正偏 必须反偏 可以任意偏置 6。场效应管自给偏压电路适合于_ 场效应管组成的放大电路。 增强型 耗尽型 增强型和耗尽型 7.场效应管分压失偏置电路适合于_ 场效应管组成的放大电路。 增强型 耗尽型 增强型和耗尽型 8。增强型场效应管导通的的必要条件是_8章 功率放大电路1.与甲类功率放大器相比较,乙类互补推挽功放的主要优点是 。 无输出变压器 能量效率高 无交越失真 2。所谓效率是指 _ . 输出功率与晶体管上消耗的功率之比;最大不失真输出功率与电源提供的功率之比 ;输出

7、功率与电源提供的功率之比 3.功放电路的效率主要与 _ 有关. 电源供给的直流功率 电路输出信号最大功率 电路的工作状态 4。甲类功率放大电路的能量转换效率最高是_。 50 78。5 100% 5。乙类互补推挽功率放大电路的能量转换效率最高是 。 50 78.5 100% 6.乙类互补功放电路存在的主要问题是 。 输出电阻太大 效率低 交越失真 7.为了消除交越失真,应当使功率放大电路工作在 _ 状态。 甲类 甲乙类 乙类 8。在乙类互补推挽功率放大电路中,每只管子的最大管耗为 。 0.5Pom 0.4Pom 0。2Pom9.设计一个输出功率为 20W 的功放电路,若用乙类互补对称功率放大,则

8、每只功放管的最大允许功耗 P CM 至小应有 _ 。 8W 4W 2W 10.单电源互补推挽功率放大电路中,输出电容主要是起 的作用。 消除高次谐波 负电源 正电源 11.在右图示 功率放大电路中。二极管 D1和D2的作用是 _ 。 增大输出功率 消除交越失真 减小三极管的穿透电流2、6章 集成运算放大器1.集成运放是一种高增益的、 _ 的多级放大电路. 直接耦合 阻容耦合 变压器耦合 2. 集成运放最常见的问题是 _ 。 输入电阻小 输出电阻大 温漂 3.通用型 集成运放的输入级大多采用 _ 。 共射极放大电路 射极输出器 差分放大电路 4.通用型 集成运放的输出级大多采用 _ 。 共射极放

9、大电路 互补推挽电路 差分放大电路 5。集成运放采用直接耦合的原因是 _ . 便于设计 放大交流信号 不易制作大容量的电容 6。直接耦合放大电路产生零点漂移的主要原因是 _ 。 电源电压的波动 晶体管参数受温度影响 晶体管参数的分散性 7.差分放大电路能够 _ 。 提高输入电阻 降低输出电阻 克服温漂 8.典型的差分放大电路是利用 _ 来克服温漂。 对路的对称性 发射极公共电阻 对路的对称性和发射极公共电阻 9.差分放大电路的差模信号是两个输入信号的 _ 。 和 差 平均值 10。差分放大电路的共模信号是两个输入信号的 _ 。 和 差 平均值 11。共摸抑制比 K CMR 越大,表明电路 _

10、. 放大倍数越稳定 交流放大倍数越大 抑制零漂的能力越强 12。差分放大电路由双端输出变为单端输出,则差模电压增益 _ 。 增加 减小 不变 13。差分放大电路由双端输出变为单端输出,则共模电压增益 _ 。 增加 减小 不变 14。差分放大电路由双端输入变为单端输入,则差模电压增益 _ 。 增加一倍 为双端输入时的 1/2 不变 15。在差分放大电路中,用恒流源代替差分管的公共射极电阻 Re是为了 . 提高差模电压放大倍数 提高共模电压放大倍数 提高共模抑制比 7章 反馈和负反馈放大电路1. 放大电路中有反馈的含义是 _ 输出与输入之间有信号通路;电路中存在反向传输的信号通路;除放大电路以外还

11、有信号通道. 2。 根据反馈的极性,反馈可分为 _ 反馈 直流和交流 电压和电流 正和负 3. 根据反馈信号的频率,反馈可分为 _ 反馈 直流和交流 电压和电流 正和负 4. 根据取样方式,反馈可分为 _ 反馈 直流和交流 电压和电流 正和负 5。 根据比较的方式,反馈可分为 _ 反馈 直流和交流 电压和电流 串联和并联 6. 负反馈多用于 _ 改善放大器的性能 产生振荡 提高输出电压 7。 正反馈多用于 _ 改善放大器的性能 产生振荡 提高输出电压 8。 直流负反馈是指 _ 只存在于直接耦合电路中的负反馈 直流通路中的负反馈 放大直流信号才有的负反馈 9。 交流负反馈是指 _ 只存在于阻容耦

12、合电路中的负反馈 交流通路中的负反馈 变压器耦合电路中的反馈 10. 直流负反馈在电路中的主要作用是 _ 提高输入电阻 增大电路增益 稳定静态工作点 11。 当电路中的反馈信号以电压的形式出现在电路输入回路的反馈称为 _ 反馈 并联 串联 电压 12. 当电路中的反馈信号以电流的形式出现在电路输入回路的反馈称为 _ 反馈 并联 串联 电压 13。 电压负反馈可以 _ 稳定输出电压 稳定输出电流 增大输出功率 14。 电流负反馈可以 _ 稳定输出电压 稳定输出电流 增大输出功率 15。 对于放大电路,所谓闭环是指 _ 接入负载 接入信号源 有反馈通路 16。 串联负反馈 _ 提高电路的输入电阻;

13、降低电路的输入电阻;提高电路的输出电压 17. 并联负反馈 _ 提高电路的输入电阻;降低电路的输入电阻;提高电路的输出电压 18. 电压并联负反馈 _ 提高电路的输出电阻;降低电路的输出电阻;提高电路的输出电压 19. 电流串联负反馈 _ 提高电路的输出电阻;降低电路的输出电阻 ;提高电路的输出电压 20。 负反馈放大电路是以降低电路的 _ 来提高电路的其它性能指标 通频带宽 稳定性 增益 2章 信号的运算与处理电路1. 为使运放的工作于线性区,通常 _ 引入负反馈 提高输入电阻 减小器件的增益 2。 在反相比例运算电路中,运放输入端的共模电压为 _ 零 输入电压的一半 输入电压 3. 在同相

14、比例运算电路中,运放输入端的共模电压为 _ 零 输入电压的一半 输入电压 4运放有同相、反相和差分三种输入方式, ( 1 )为了给集成运放引入电压串联负反馈,应采用 输入_ 同相 反相 差分 ( 2 )要求引入电压并联负反馈,应采用_ 同相 反相 差分 ( 3 )在多个输入信号情况下,要求各输入信号互不影响,应采用_ 同相 反相 差分 ( 4 )要求向输入信号电压源索取的电流尽量小,应采用_ 同相 反相 差分 ( 5 )要求能放大差模信号,又能抑制共模信号,应采用_ 同相 反相 差分 5. 当输入电压为正弦信号时,在稳态情况下基本 _ 电路的输入电压比输出电压滞后 90 减法 积分 微分 6。

15、 对于基本积分电路,当其输入为矩形波时,其输出电压uo的波形为 _ 矩形波 锯齿波 正负尖脉冲 7. 对于基本微分电路,当其输入为矩形波,其输出电压uo的波形为 _ 矩形波 锯齿波 正负尖脉冲 9章 信号产生电路1。 自激振荡是电路在 _ 的情况下,产生了有规则的、持续存在的输出波形的现象 外加输入激励 没有输入信号 没有反馈信号 2。 正反馈是放大电路产生 自激振荡的 _ 必要条件 充分条件 充要条件 3. 根椐输出波形的特点,振荡器分为 _ 两种信号发生器 矩形波和锯齿波 锯齿波和正弦波 正弦波和非正弦波 4. 在正弦振荡电路中,能产生等幅振荡的幅度条件是 _ 5. 在正弦振荡电路中,能产

16、生等幅振荡的相位条件是 _ 6. 正弦波振荡电路的起振条件是 _ 7。 正弦波振荡器通常由基本放大电路、反馈电路 _ 组成 稳幅电路和保护电路 检波电路 选频网络和稳幅电路 8。 振荡电路的振荡频率,通常是由 _ 决定的 放大倍数 反馈系数 选频网络参数 9. 在 RC 型正弦波振荡器中,通常是利用 _ 来自动的稳定振荡器输出的幅度 线性特性元件 非线性特性元件 电抗特性元件 10. 在正弦波振荡电路中,非线性稳幅电路不仅能使输出电压幅值稳定,同时也能减小_ 输出电压的频率 输出功率 输出波形的非线性失真 10章 直流稳压电源1 整流的目是_ 。 将交流变为直流; 将高频变为低频; 将正弦波变为方波 2 直流稳压电源中滤波电路的目的是_ . 将交流变为直流 将高频变为低频 将交直流混合量中的交流成分滤掉. 3 在直流稳压电源中的滤波电路应选用_ 。 高通滤波器 低通滤波器 带通滤波器 4 典型的串联型线性稳压电路正常工作时,调整管处于_ 状态. 饱和 截止 放大 5 在串联型线性稳压电路中,若要求输出电压为 18V ,调整管压降为 6V ,整流电路采用电容滤波,则电源变压器次级电压有效值约为_ 18V 20V 24V
