注水工技能比赛实际操作考试试题.doc

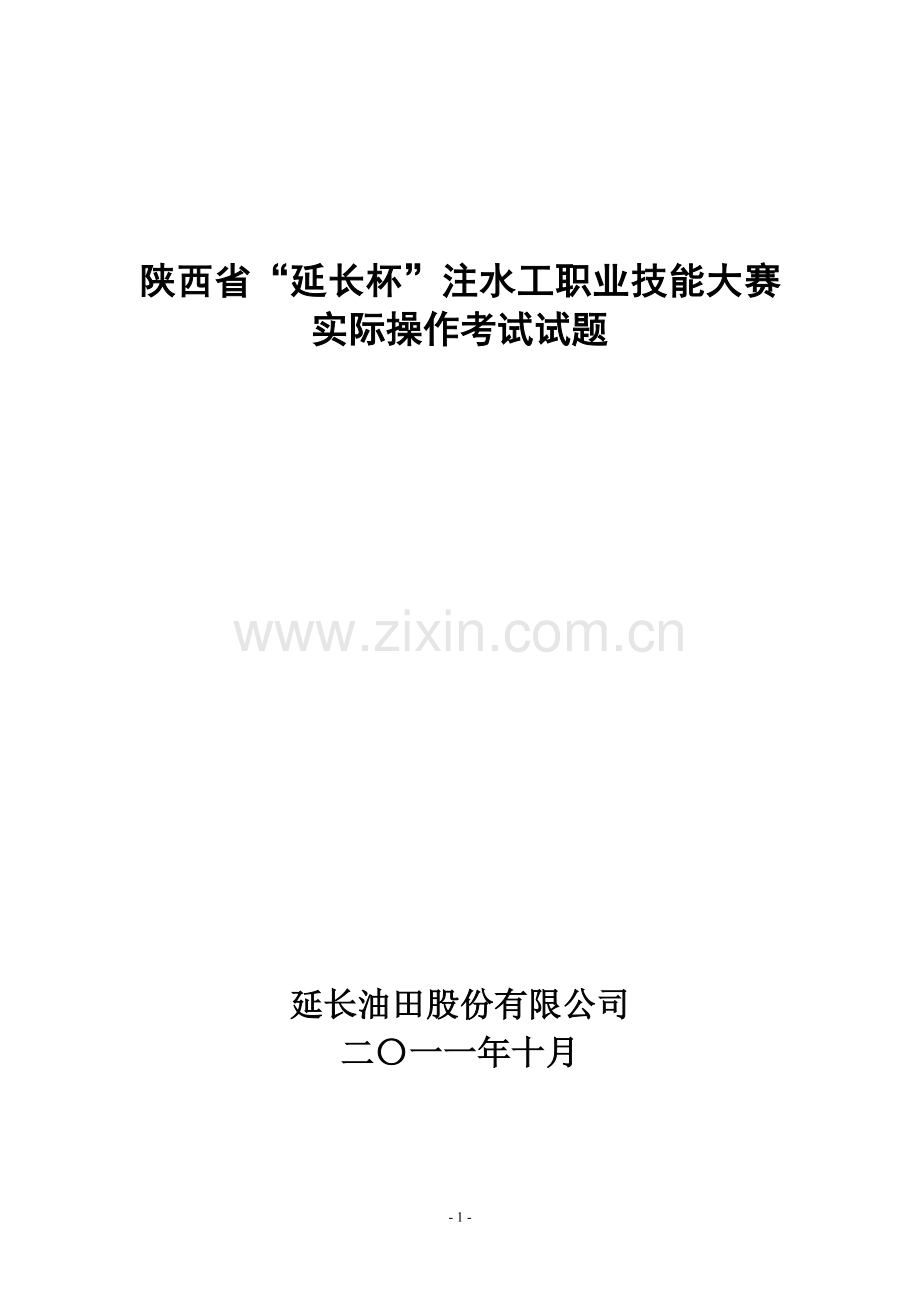

陕西省“延长杯”注水工职业技能大赛
实际操作考试试题

延长油田股份有限公司
二〇一一年十月

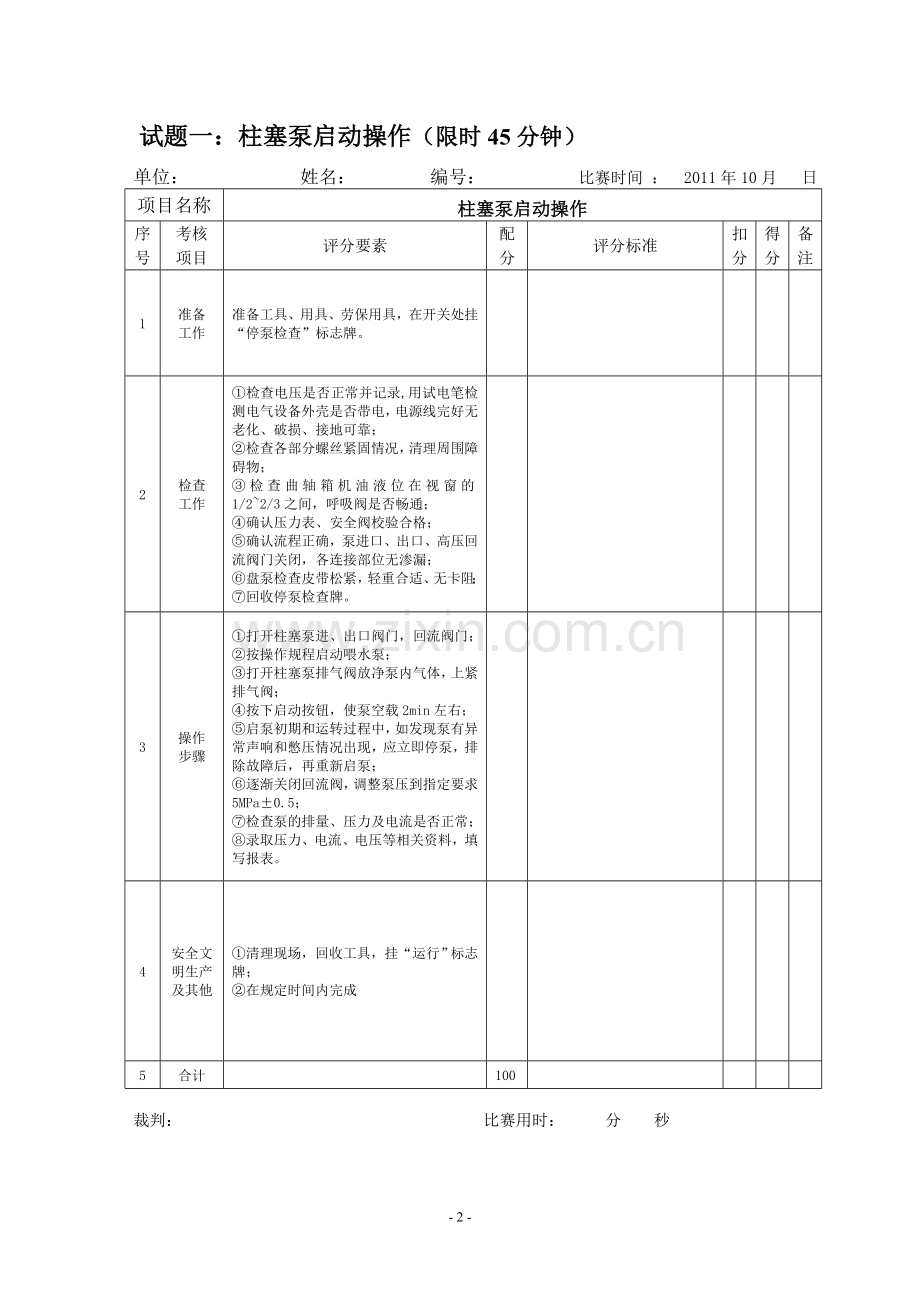

试题一：柱塞泵启动操作（限时45分钟）
单位： 姓名： 编号： 比赛时间 ： 2011年10月 日
项目名称
柱塞泵启动操作
序号
考核项目
评分要素
配分
评分标准
扣分
得分
备注
1
准备
工作
准备工具、用具、劳保用具，在开关处挂“停泵检查”标志牌。

2
检查
工作
①检查电压是否正常并记录,用试电笔检测电气设备外壳是否带电，电源线完好无老化、破损、接地可靠；
②检查各部分螺丝紧固情况，清理周围障碍物；
③检查曲轴箱机油液位在视窗的1/2~2/3之间，呼吸阀是否畅通；
④确认压力表、安全阀校验合格；
⑤确认流程正确，泵进口、出口、高压回流阀门关闭，各连接部位无渗漏；
⑥盘泵检查皮带松紧，轻重合适、无卡阻；
⑦回收停泵检查牌。

3
操作
步骤
①打开柱塞泵进、出口阀门，回流阀门；
②按操作规程启动喂水泵；
③打开柱塞泵排气阀放净泵内气体，上紧排气阀；
④按下启动按钮，使泵空载2min左右；
⑤启泵初期和运转过程中，如发现泵有异常声响和憋压情况出现，应立即停泵，排除故障后，再重新启泵；
⑥逐渐关闭回流阀，调整泵压到指定要求5MPa±0.5；
⑦检查泵的排量、压力及电流是否正常；
⑧录取压力、电流、电压等相关资料，填写报表。

4
安全文明生产及其他
①清理现场，回收工具，挂“运行”标志牌；
②在规定时间内完成

5
合计

100

裁判： 比赛用时： 分 秒

柱塞泵启动操作设备、工具、用具准备
名称
规格
数量

名称
规格
数量
柱塞泵
5DSB-37.3/20
1台
试电笔
500V
1支
F型扳手

1把
停泵检查标志牌

1个
活动扳手
300mm
1把
运行标志牌

1个
活动扳手
375mm
1把
棉纱

若干
绝缘手套
2500V
一副
纸、笔

适量

试题二：柱塞泵停泵操作及检查（限时45分钟）
单位： 姓名： 编号： 比赛时间 ： 2011年10月 日
项目名称
柱塞泵停泵操作及检查（限时45分钟）
序号
考核项目
评分要素
配分
评分标准
扣分
得分
备注
1
准备
工作
准备工具、用具、劳保用具。

2
操作
步骤
①录取停泵前压力、电流、电压等相关资料；
②打开回流阀，泄压；
③待泵空载2min左右，按停止按钮，继续观察停转情况，记录机泵惰走时间；
④切断电源,挂“停运”标志牌；
⑤按喂水泵停止按钮，停运喂水泵。
⑥关闭泵进口、出口，回流阀门；
⑦打开柱塞泵排空阀，放净泵内液体。

3
检查
工作
①盘泵检查皮带松紧，轻重合适、无卡阻；
②检查各部分螺丝紧固情况；
③检查曲轴箱机油液位在视窗的1/2~2/3之间，呼吸阀是否畅通；
④对耐腐部位加工面涂油或防锈剂

4
安全文明生产及其他
①清理现场，回收工具，挂“停运”标志牌；
②在规定时间内完成，

5
合计

100

裁判： 比赛用时： 分 秒
柱塞泵停泵操作及检查设备、工具、用具准备
名称
规格
数量

名称
规格
数量
柱塞泵
5DSB-37.3/20
1台
绝缘手套

1副
F型扳手

1把
黄油

若干
活动扳手
300mm
1把
棉纱

若干
活动扳手
375mm
1把
纸、笔

适量
停运标志牌

1个

试题三：过滤罐反冲洗操作（限时45分钟）
单位： 姓名： 编号： 比赛时间 ： 2011年10月 日
项目名称
过滤罐反冲洗操作
序号
考核项目
评分要素
配分
评分标准
扣分
得分
备注
1
准备
工作
准备工具、用具、劳保用具

2
检查
工作
①打开门窗（轴流风机）通风
②检查流程，确认流程正确，各连接部位无渗漏；
③用验电器检测电气设备外壳是否带电，检查电源线有无老化、破损，接地可靠；
④检查空气压缩机机油充足、润滑良好；
⑤检查胶管有无老化、破损，连接是否牢固；
⑥确认压力表、安全阀校验合格。

3
操作
步骤
①记录过滤器进、出口压力值；
②当精细过滤器进、出口压差≥0.2MPa时，必须进行物理吹扫；
③关闭要清洗的过滤器进水阀、出水阀、再生回流阀，开启排污阀、反吹阀，排净过滤器内污水；
④关储气罐放空阀，开压风机出气阀，开空气净化器进、出口阀，开储气罐进气阀；
⑤按操作规程启动空气压缩机，使储气罐压力达到0.4~0.6MPa；
⑥打开精细过滤器进气控制阀，开储气罐出气阀，用净化空气进行分组反吹，每组反吹3次，每次1~2s；
⑦关闭进气控制阀，打开进水阀，启泵，用净化水冲洗5min；
⑧当出口与进口水质达到一致时，关闭进水阀和排污阀；
⑨按操作规程停空气压缩机，打开储气罐、空气净化器和空气压缩机的放空阀泄压为零；
⑩关闭储气罐、空气净化器和空气压缩机进、出口阀门。

4
恢复
生产
①打开精细过滤器进水阀，冲压，待压力达到正常运行时，缓慢打开出水阀，正常生产；
②记录过滤器进、出口压力值对比清洗效果；③确认流程正确，压力正常

5
安全文明生产及其他
①清理现场，回收工具；
②在规定时间内完成。

5
合计

100

裁判： 比赛用时： 分 秒

过滤罐反冲洗操作设备、工具、用具准备
名称
规格
数量

名称
规格
数量
过滤罐配套工艺
同现场

取样瓶

2个
活动扳手
200mm
1把
绝缘手套

1副
活动扳手
250mm
1把
棉纱

若干
F型扳手

1把
记录纸、笔

若干
试电笔
500V
1支

试题四：安装校对压力表（限时35分钟）
单位： 姓名： 编号： 比赛时间 ： 2011年10月 日
序号
考核项目
评分要素
配分
评分标准
扣分
得分
备注
1
准备工作
准备工具、用具、劳保用具

2
校对压力表
①记录压力表数据；
②关闭压力表取压阀门，开放空阀泄压，卸下压力表，清理表接头；
③将另一块同量程的标准压力表，安装到原取压点上；
④关闭放空阀，打开压力表取压阀门，校队两表压力值，并准确记录；
⑤确认是否更换压力表。

更换压力表
①关闭压力表取压阀门，开放空阀泄压，卸下标准压力表；
②清理表接头，顺时针缠好生料带；
③上紧原（或更换的）压力表，关闭放空阀门；
④缓慢打开压力表取压阀门，进行试压；
⑤正确读取压力表指示值，并做好记录

3
安全文明生产及其他
①收拾工具、用具，清理现场；
②在规定时间内完成。

合 计
100

裁判： 比赛用时： 分 秒
安装校对压力表设备、工具、用具准备
名称
规格
数量

名称
规格
数量
模拟工艺流程
同现场

表接头垫子

一个
活动扳手
200mm
1把

活动扳手
250mm
1把
棉纱

若干
平口起子
150mm
1个
生料带

若干
校对合格的压力表

1块
记录纸

若干
同等级标准表

1块
钢笔

1个

试题五：更换离心泵密封填料（限时45分钟）
单位： 姓名： 编号： 比赛时间 ： 2011年10月 日
项目名称
更换离心泵密封填料
序号
考核项目
评分要素
配分
评分标准
扣分
得分
备注
1
准备
工作
准备工具、用具、劳保用具

2
检查
工作
①确认流程正确，压力正常，各连接部位及流程无刺漏；
②用验电器检查电气设备是否带电，电源线有无破损、老化，接地可靠。

3
操作
步骤
①按操作规程停泵，切断电源，挂停运牌；
②放空泄压为零，卸下填料压盖，掏净旧填料，清理干净填料盒内杂物；
③剪一截填料绕在轴套上，确定长度，剪成30°-45°斜口，切口平齐无毛刺；
④装新填料时，涂抹黄油，两个填料相邻的切口应错开90°-120°，且每个填料要压平行，加满为止，最后一个开口应朝下；
⑤带上填料压盖，紧好压盖螺钉，两本要上平行，压盖与轴间隙要一致，防止偏磨；
⑥盘泵数圈，确认填料松紧要合适（太松漏水，太紧发热）

4
启泵
运行
口述启泵运行的步骤及要点：
①关闭放空阀门，按操作规程启泵；
②待压力上升到正常值时，开出口阀门，观察漏失量
③排量在30m3以下的泵，漏失量控制在15-30滴/min，如超出范围，停泵调节填料压盖的松紧度；
④确认流程正确，压力正常泵运转平稳。

5
安全文明生产及其他
①收拾工具、用具，清理现场；
②在规定时间内完成。

6
合计

100

裁判： 比赛用时： 分 秒

更换离心泵密封填料设备、工具、用具准备
名称
规格
数量

名称
规格
数量
密封填料
同型号
适量
自制铁钩

1支
活动扳手
200mm
1把
绝缘手套
2500V
1副
开口扳手
现场确定
1把
试电笔
500V
1支
剪刀

1把
棉纱、黄油

若干
平口起子
200mm
1把
纸、笔

适量
钢卷尺
3m
1把

试题六：使用兆欧表测量绝缘电阻（限时45分钟）
单位： 姓名： 编号： 比赛时间 ： 2011年10月 日
项目名称
使用欧姆表测量绝缘电阻
序号
考核项目
评分要素
配分
评分标准
扣分
得分
备注
1
准备
工作
准备工具、用具、劳保用具,

2

操作
步骤

①用试电笔检测电气设备外壳是否带电，电源线完好无老化、破损、接地可靠；
②拉开相应的开关及刀闸，并挂“禁止合闸”警示牌
③检查兆欧表性能；
④拆掉电动机进线电源电缆接头及绕组端点连接片；
⑤连接好兆欧表，测量各绕组对地及各绕组之间绝缘电阻值；
⑥正确测量、读取数值并记录；
⑦判断电动机的绝缘性能和绕组对地绝缘是否合格并记录结果；
⑧上好绕组端点连接片、进线电缆接头和接线盒

4
安全文明生产及其他
①收拾工具、用具，清理现场；
②解除“禁止合闸”警示牌；
③做好记录，
④在规定时间内完成。

5
合计

裁判： 比赛用时： 分 秒

使用兆欧表测量绝缘电阻设备、工具、用具准备
名称
规格
数量

名称
规格
数量
活动扳手
250mm
1把
万用表

1个
活动扳手
300mm
1把
绝缘手套

1副
平口起子
450mm
1把
绝缘胶带

若干
手钳
150mm
1把
砂纸

若干
兆欧表
2500V
1个
纸笔

适量
试电笔

1支

试题七：更换安装法兰垫片（限时35分钟）
单位： 姓名： 编号： 比赛时间 ： 2011年10月 日
项目名称
更换安装法兰垫片
序号
考核项目
评分要素
配分
评分标准
扣分
得分
备注
1
准备
工作
准备工具、用具、劳保用具

2
检查
工作
①确认流程正确，各连接部位无渗漏；
②确认压力表校验合格，压力正常。

3
操作
步骤
①量好尺寸，制作法兰垫片，要求内外圆光滑，手柄长度未露出法兰外20mm±2mm；
②根据现场情况确定是否停用设备，倒改流程；
③打开放空阀门泄压为零，卸松法兰螺母，用撬杠在对面撬开法兰，放掉余液；
④取出旧法兰垫片，清理法兰面，清理密封槽；
⑤将新法兰片涂上黄油，对正装好，对角上紧法兰螺母
⑥恢复流程。关闭放空阀，稍开下游阀门试压，确认无渗漏后，恢复流程

4
安全文明生产及其他
①收拾工具、用具，清理现场；
②做好记录；
③在规定时间内完成。

5
合计

裁判： 比赛用时： 分 秒

更换安装法兰垫片设备、工具、用具准备
名称
规格
数量

名称
规格
数量
活动扳手
250mm
1把
灰刀

1把
活动扳手
300mm
1把
撬杠
500mm
1把
绝缘F扳手

1把
绝缘手套
2500V
1副
平口起子
150mm
1把
石棉板
2mm
适量
圆头锤
0.45Kg
1个
棉纱、黄油

若干
卷尺
2m
1把
纸、笔

适量
划规

1把
法兰片

适量
剪刀

1把

试题八：注水井调整注水量操作（限时35分钟）
单位： 姓名： 编号： 比赛时间 ： 2011年10月 日
项目名称
注水井调整注水量操作
序号
考核项目
评分要素
配分
评分标准
扣分
得分
备注
1
准备
工作
穿戴劳保用品，选择工、用具。

2
检查
工作
①确认流程正确，各连接部位有无渗漏；
②确认压力表是否正常。

操作
步骤
①根据配注量计算每小时的流量范围（要求±10%），折算出该井的瞬时流量；
②稍开流量计下游阀门，开大上游阀门；
③用下游阀门调整，使瞬时流量超过上限，再逐渐关小下游阀门，使瞬时流量在上、下限之间；
④开关闸门操作人员要站在侧面，操作平稳；
⑤记录管压、油压、瞬时流量、累计流量。

3
安全文明生产及其他
①收拾工具、用具，清理现场；
②做好记录；
③在规定时间内完成。

4
合计

100

裁判： 比赛用时： 分 秒

调节注水泵压力与排量设备、工具、用具准备
名称
规格
数量

名称
规格
数量
单井配水流程
同现场

空白报表或纸

若干
F扳手

1把
笔

1支
棉纱

若干
计算器

1个

试题九：过滤器进出口取水样操作（限时35分钟）
单位： 姓名： 编号： 比赛时间 ： 2011年10月 日
项目名称
过滤器进出口取水样操作
序号
考核项目
评分要素
配分
评分标准
扣分
得分
备注
1
准备
工作
准备工具、用具、劳保用具。

2
检查
工作
①确认过滤器流程正常，各连接部位有无渗漏；
②确认压力表校验合格，压力正常；
③检查取样瓶是否完好，应清洁、干燥、无杂物。

3
操作
步骤
①在取样阀门下部连接上胶皮软管；
②打开取样阀门，放空3min，放净死水，冲洗干净取样瓶；
③取水样，必须取满样瓶（不能有空气存在，防止氧化）；
④关闭取样阀门，拧紧瓶盖，擦拭干净；
⑤填写标签：注明地点、日期、时间、取样人；
⑥将标签贴在取样瓶上。

4
安全文明生产及其他
①收拾工具、用具，清理现场，做好记录；
②在规定时间内完成

5
合计

100

裁判： 比赛用时： 分 秒

过滤器进出口取水样操作设备、工具、用具准备
名称
规格
数量

名称
规格
数量
活动扳手
250mm
1把
标签

若干
取样瓶
500ml
2个
棉纱

若干
胶皮软管

纸、笔

适量

- 19 -
