第一章 墙体构造设计
1.1设计任务书
1.1.1设计条件
(1) 某砖混结构学生宿舍楼平、立、剖面图进行设计如图
(2) 外墙为砖墙，厚度不小于240mm。
(3) 楼板采用预制钢筋混凝土板。
(4) 设计所需的其它条件由学生自定。

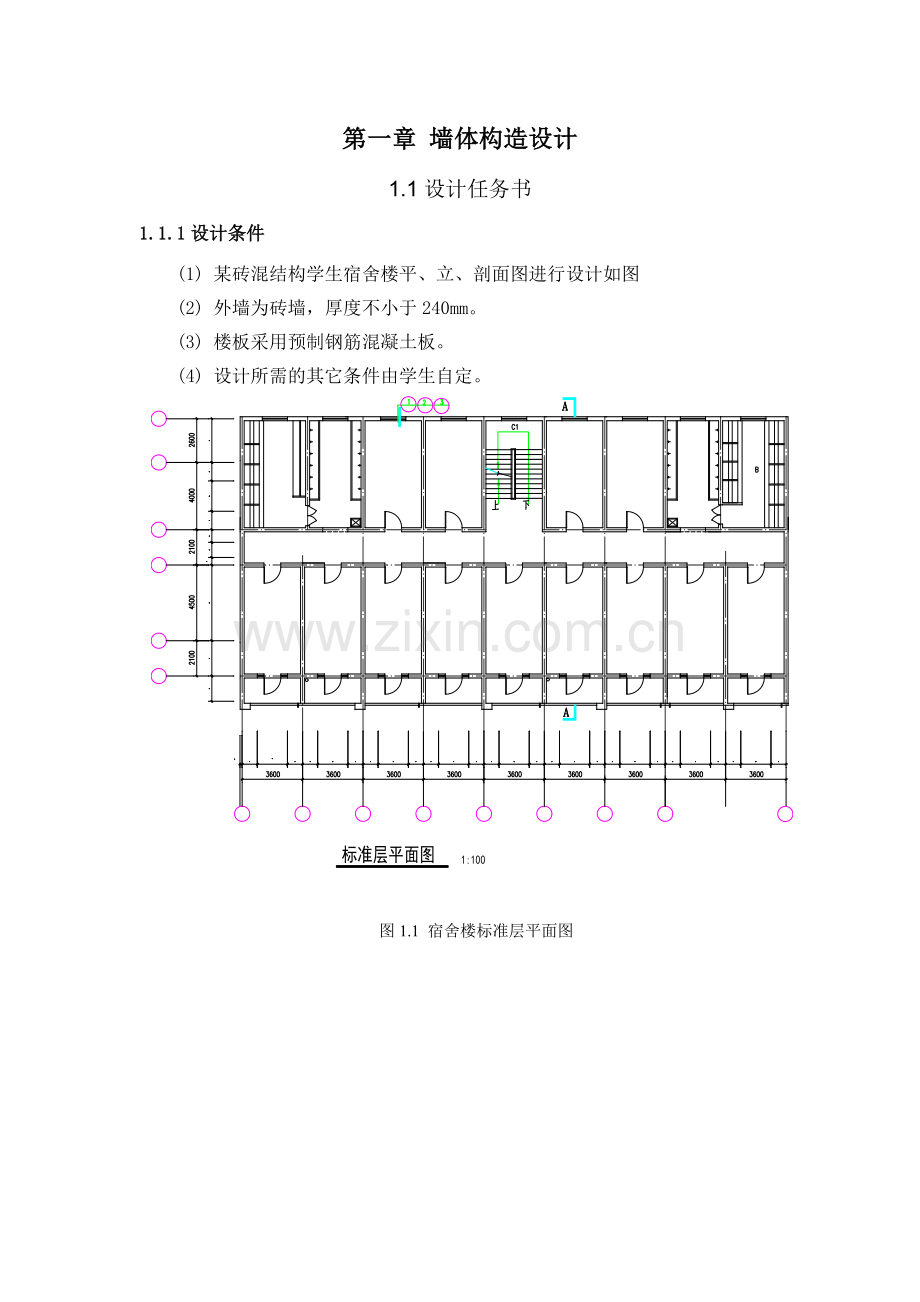

图1.1 宿舍楼标准层平面图

图1.2 宿舍楼正立面图
图1.3 宿舍楼1-1剖面图

1.1.2 设计内容及图纸要求
用A3图纸一张，按建筑制图标准规定，绘制外墙墙身三个节点详图①、②、③，如图1－4所示。要求按顺序将三个节点详图自下而上布置在同—垂直轴线(即墙身定位轴线)上。

图1-4 墙体构造示意图
1．节点详图1——墙脚和地坪层构造，比例1：10。
(1) 画出墙身、勒脚、散水、防潮层、室内外地坪、踢脚板和内外墙面抹灰，剖切到的部分用材料图例表示。
(2) 用引出线注明勒脚做法，标注勒脚高度。
(3) 用多层构造引出线注明散水各层做法，标注散水的宽度、排水方向和坡度值。
(4) 表示出防潮层的位置，注明做法。
(5) 用多层构造引出线注明地坪层的各层做法。
(6) 注明踢脚板的做法，标注踢脚板的高度等尺寸。
(7) 标注定位轴线及缉号圆圈，标注墙体厚度(在轴线两边分别标注)和室内外地面标高，注写图名和比例。
2．节点详图2——窗台构造，比例1：10。
(1) 画出墙身、内外墙面抹灰、内外窗台和窗框等。
(2) 用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。
(3) 按开启方式和材料表示出窗框，表示清楚窗框与窗台饰面的连接(参考门窗构造一章内容}。
(4) 用多层构造引出线注明内外墙面装修做法。
(5) 标注定位轴线(与节点详图1的轴线对齐)，标注窗台标高(结构面标高)，注写图名比例。
3．节点详图3——过梁和楼板层构造，比例1：10。
(1) 画出墙身、内外墙面抹灰、过梁、窗框、楼板层和踢脚板等。
(2) 表示清楚过梁的断面形式，标注有关尺寸。
(3) 用多层构造引出线注明楼板层做法，表示清楚楼板的形式以及板与墙的相互关系。
(4) 标注踢脚板的做法和尺寸。
(5) 标注定位轴线(与节点详图1、2的轴线对齐)，标注过梁底面(结构面)标高和楼面标高，注写图名和比例。
