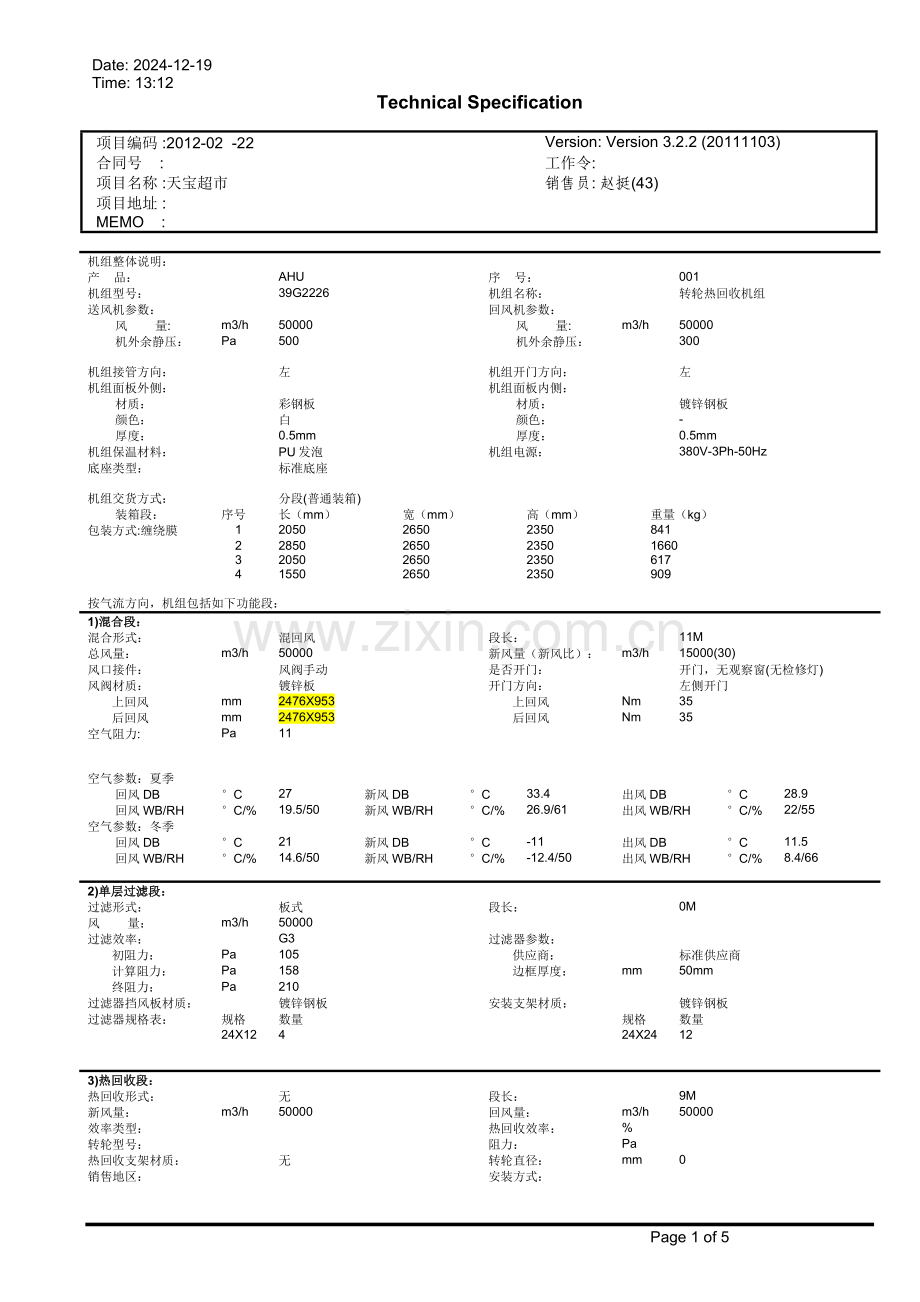

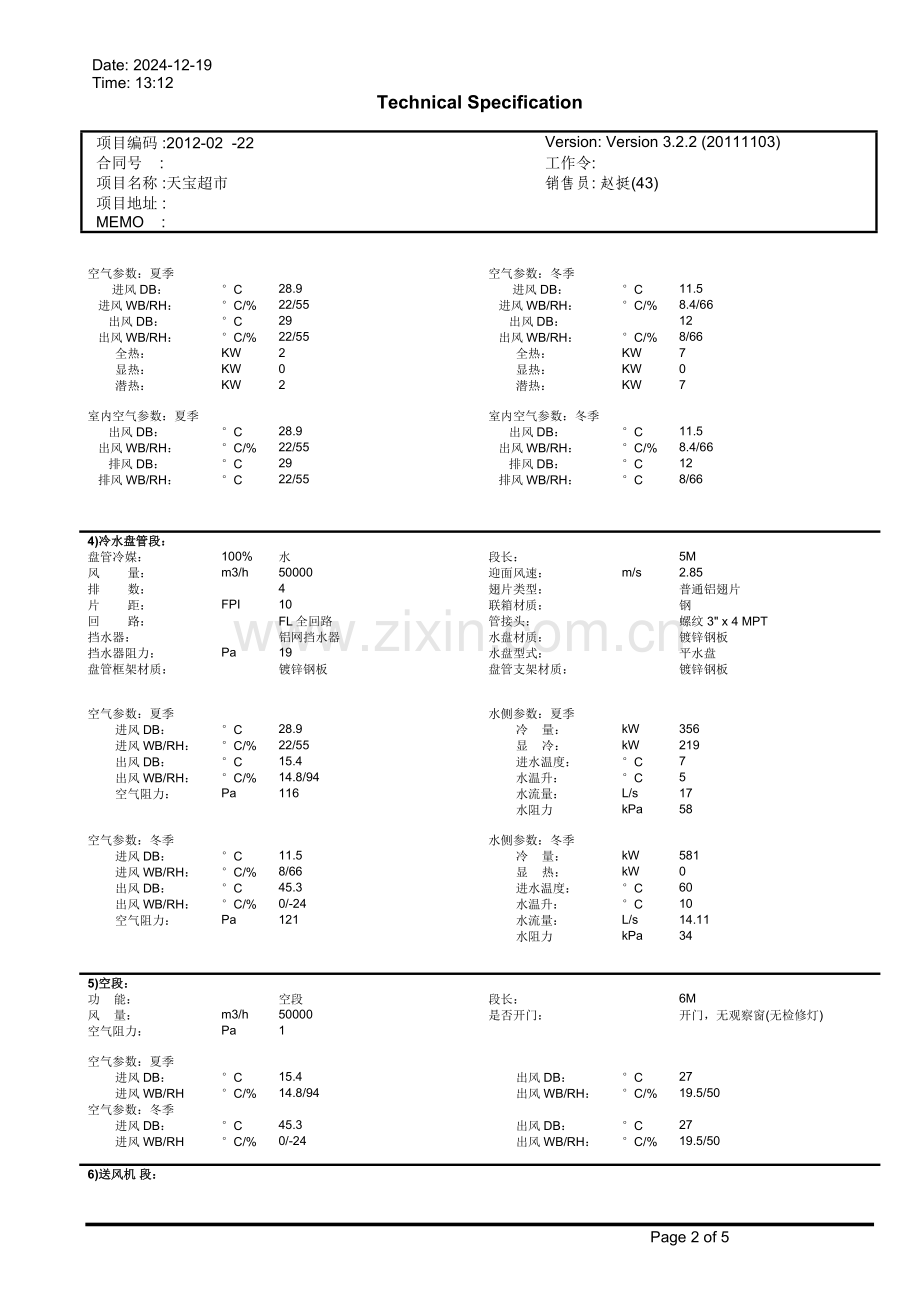

Technical Specification

项目编码 :2012-02 -22
Version: Version 3.2.2 (20111103)
合同号 :
工作令:
项目名称 :天宝超市
销售员: 赵挺(43)
项目地址 :

MEMO :

机组整体说明：
产 品：

AHU
序 号：

001
机组型号：

39G2226
机组名称：

转轮热回收机组
送风机参数：

回风机参数：

风 量:
m3/h
50000
风 量:
m3/h
50000
机外余静压：
Pa
500
机外余静压：

300

机组接管方向：

左
机组开门方向：

左
机组面板外侧：

机组面板内侧：

材质：

彩钢板
材质：

镀锌钢板
颜色：

白
颜色：

-
厚度：

0.5mm
厚度：

0.5mm
机组保温材料：

PU发泡
机组电源：

380V-3Ph-50Hz
底座类型：

标准底座

机组交货方式：

分段(普通装箱)
装箱段：
序号
长（mm）
宽（mm）
高（mm）
重量（kg）
包装方式:缠绕膜
1
2050
2650
2350
841

2
2850
2650
2350
1660

3
2050
2650
2350
617

4
1550
2650
2350
909

按气流方向，机组包括如下功能段：
1)混合段：
混合形式：

混回风
段长：

11M
总风量：
m3/h
50000
新风量（新风比）：
m3/h
15000(30)
风口接件：

风阀手动
是否开门：

开门，无观察窗(无检修灯)
风阀材质：

镀锌板
开门方向：

左侧开门
上回风
mm
2476X953
上回风
Nm
35
后回风
mm
2476X953
后回风
Nm
35
空气阻力:
Pa
11

空气参数：夏季

回风DB
°C
27
新风DB
°C
33.4
出风DB
°C
28.9
回风WB/RH
°C/%
19.5/50
新风WB/RH
°C/%
26.9/61
出风WB/RH
°C/%
22/55
空气参数：冬季

回风DB
°C
21
新风DB
°C
-11
出风DB
°C
11.5
回风WB/RH
°C/%
14.6/50
新风WB/RH
°C/%
-12.4/50
出风WB/RH
°C/%
8.4/66

2)单层过滤段：
过滤形式：

板式
段长：

0M
风 量：
m3/h
50000

过滤效率：

G3
过滤器参数：

初阻力：
Pa
105
供应商：

标准供应商
计算阻力：
Pa
158
边框厚度：
mm
50mm
终阻力：
Pa
210

过滤器挡风板材质：

镀锌钢板
安装支架材质：

镀锌钢板
过滤器规格表：
规格
数量

规格
数量

24X12
4

24X24
12

3)热回收段：

热回收形式：

无
段长：

9M
新风量：
m3/h
50000
回风量：
m3/h
50000
效率类型：

热回收效率：
%

转轮型号：

阻力：
Pa

热回收支架材质：

无
转轮直径：
mm
0
销售地区：

安装方式：

空气参数：夏季

空气参数：冬季

进风DB：
°C
28.9
进风DB：
°C
11.5
进风WB/RH：
°C/%
22/55
进风WB/RH：
°C/%
8.4/66
出风DB：
°C
29
出风DB：

12
出风WB/RH：
°C/%
22/55
出风WB/RH：
°C/%
8/66
全热：
KW
2
全热：
KW
7
显热：
KW
0
显热：
KW
0
潜热：
KW
2
潜热：
KW
7

室内空气参数：夏季

室内空气参数：冬季

出风DB：
°C
28.9
出风DB：
°C
11.5
出风WB/RH：
°C/%
22/55
出风WB/RH：
°C/%
8.4/66
排风DB：
°C
29
排风DB：
°C
12
排风WB/RH：
°C
22/55
排风WB/RH：
°C
8/66

4)冷水盘管段：
盘管冷媒：
100%
水
段长：

5M
风 量：
m3/h
50000
迎面风速：
m/s
2.85
排 数：

4
翅片类型：

普通铝翅片
片 距：
FPI
10
联箱材质：

钢
回 路：

FL全回路
管接头：

螺纹 3" x 4 MPT
挡水器：

铝网挡水器
水盘材质：

镀锌钢板
挡水器阻力：
Pa
19
水盘型式：

平水盘
盘管框架材质：

镀锌钢板
盘管支架材质：

镀锌钢板

空气参数：夏季

水侧参数：夏季

进风DB：
°C
28.9
冷 量：
kW
356
进风WB/RH：
°C/%
22/55
显 冷：
kW
219
出风DB：
°C
15.4
进水温度：
°C
7
出风WB/RH：
°C/%
14.8/94
水温升：
°C
5
空气阻力：
Pa
116
水流量：
L/s
17

水阻力
kPa
58

空气参数：冬季

水侧参数：冬季

进风DB：
°C
11.5
冷 量：
kW
581
进风WB/RH：
°C/%
8/66
显 热：
kW
0
出风DB：
°C
45.3
进水温度：
°C
60
出风WB/RH：
°C/%
0/-24
水温升：
°C
10
空气阻力：
Pa
121
水流量：
L/s
14.11

水阻力
kPa
34

5)空段：
功 能：

空段
段长：

6M
风 量：
m3/h
50000
是否开门：

开门，无观察窗(无检修灯)
空气阻力：
Pa
1

空气参数：夏季

进风DB：
°C
15.4
出风DB：
°C
27
进风WB/RH
°C/%
14.8/94
出风WB/RH：
°C/%
19.5/50
空气参数：冬季

进风DB：
°C
45.3
出风DB：
°C
27
进风WB/RH
°C/%
0/-24
出风WB/RH：
°C/%
19.5/50

6)送风机 段：
风机型号:

BC800 1007X1007
段长:

17M
出风方向:

THF
是否开门:

开门，无观察窗(无检修灯)
风机参数:

电机参数:

风量:
m3/h
50000
轴功率:
KW
18.78
机外余静压:
Pa
500
电机功率:
KW
22
系统静压:
Pa
310
输入功率:
KW
24.31
其他静压:
Pa
0
级数:

4
全静压:
Pa
810
绝缘等级:

B
全压:
Pa
922
防护等级:

IP54
出口风速:
m/s
14
机座号:

Y180L
效率:
%
68
电压:

380V-3Ph-50Hz
风机转速:
rpm
1091
电机类型:

普通电机(效率90.5%)
带轮保护罩:

无
启动柜型式:

无
防剪切减震器:

否
备用电机：

否

风机声功率级：
dB(A)
97.9
感应声压级：
dB(A)
89.9

频谱
Hz
63
125
250
500
1000
2000
4000
8000
风机声功率
dB
102
103
97
96
92
88
84
77
感应声压级
dB
95
96
90
89
85
81
77
70

减振器布置:
位置
减振器

位置
减振器

A
HD-140

B
HD-100

C
HD-120

D
HD-60

E
HD-160

F
HD-160

7)混合段：
混合形式：

后回风
段长：

11M
总风量：
m3/h
50000
新风量（新风比）：
m3/h
0(0)
风口接件：

风阀手动
是否开门：

开门，无观察窗(无检修灯)
风阀材质：

镀锌板
开门方向：

左侧开门
后回风
mm
2476X953
后回风
Nm
35
空气阻力:
Pa
11

空气参数：夏季

回风DB
°C
27
新风DB
°C
33.4
出风DB
°C
27
回风WB/RH
°C/%
19.5/50
新风WB/RH
°C/%
26.9/61
出风WB/RH
°C/%
19.5/50

8)回风机 段：
风机型号:

FC710 898X898
段长:

15M
出风方向:

THF
是否开门:

开门，无观察窗(无检修灯)
风机参数:

电机参数:

风量:
m3/h
50000
轴功率:
KW
11.68
机外余静压:
Pa
300
电机功率:
KW
15
系统静压:
Pa
11
输入功率:
KW
16.85
其他静压:
Pa
0
级数:

6
全静压:
Pa
311
绝缘等级:

B
全压:
Pa
488
防护等级:

IP54
出口风速:
m/s
17
机座号:

Y180L
效率:
%
58
电压:

380V-3Ph-50Hz
风机转速:
rpm
459
电机类型:

普通电机(效率89%)
带轮保护罩:

无
启动柜型式:

无
防剪切减震器:

否
备用电机：

否

风机声功率级：
dB(A)
91.9
感应声压级：
dB(A)
83.9

频谱
Hz
63
125
250
500
1000
2000
4000
8000
风机声功率
dB
94
91
89
88
86
84
82
77
感应声压级
dB
87
84
82
81
79
77
75
70

减振器布置:
位置
减振器

位置
减振器

A
HD-85

B
HD-62

C
HD-100

D
HD-60

E
HD-140

F
HD-120
