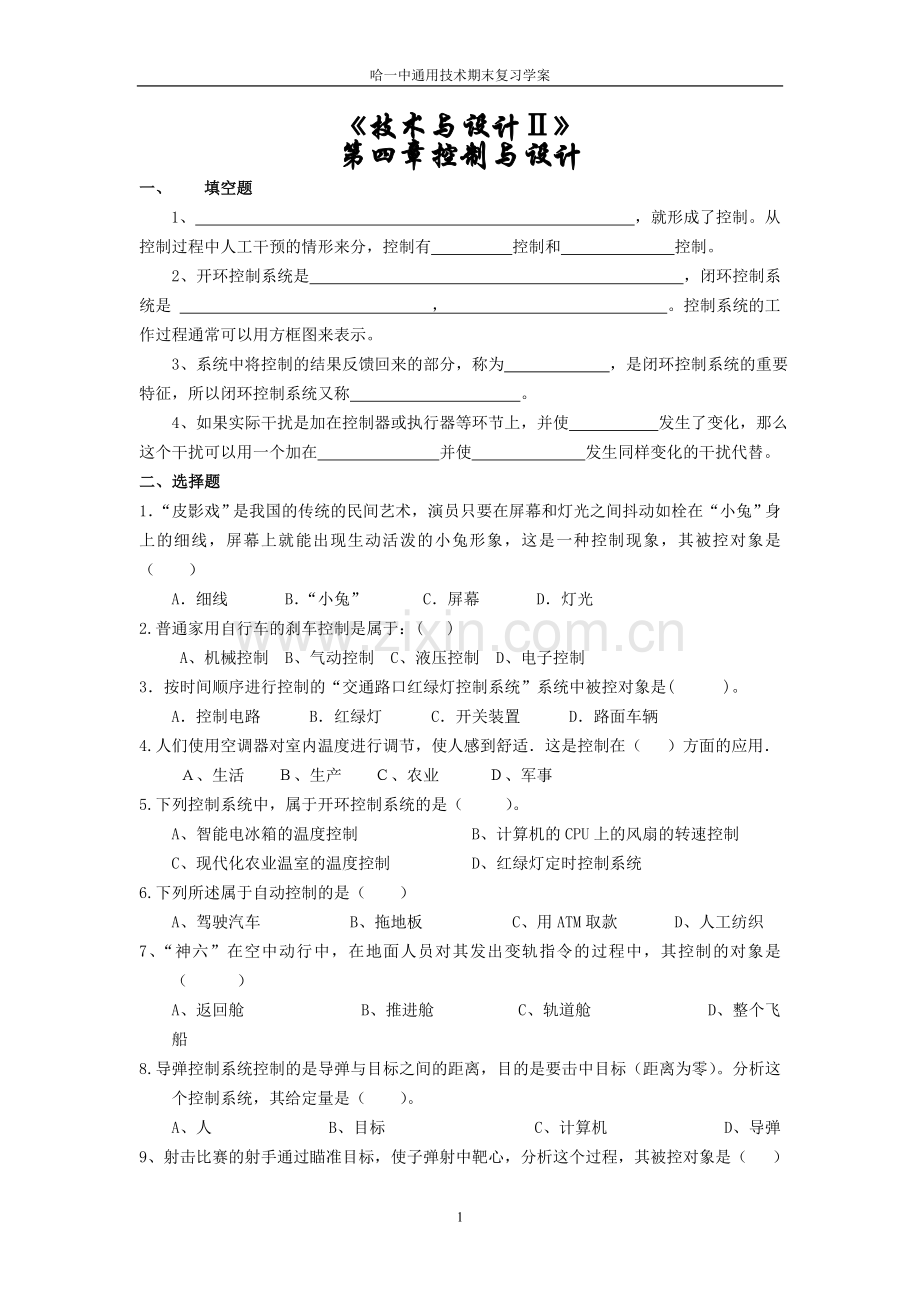

哈一中通用技术期末复习学案
《技术与设计Ⅱ》
第四章控制与设计
一、 填空题
1、 ，就形成了控制。从控制过程中人工干预的情形来分，控制有 控制和 控制。
2、开环控制系统是 ，闭环控制系统是 ， 。控制系统的工作过程通常可以用方框图来表示。
3、系统中将控制的结果反馈回来的部分，称为 ，是闭环控制系统的重要特征，所以闭环控制系统又称 。
4、如果实际干扰是加在控制器或执行器等环节上，并使 发生了变化，那么这个干扰可以用一个加在 并使 发生同样变化的干扰代替。
二、选择题
1．“皮影戏”是我国的传统的民间艺术，演员只要在屏幕和灯光之间抖动如栓在“小兔”身上的细线，屏幕上就能出现生动活泼的小兔形象，这是一种控制现象，其被控对象是（   ）
A．细线    B．“小兔”    C．屏幕    D．灯光
2.普通家用自行车的刹车控制是属于：( )
A、机械控制 B、气动控制 C、液压控制 D、电子控制
3．按时间顺序进行控制的“交通路口红绿灯控制系统”系统中被控对象是( )。
A．控制电路 　B．红绿灯 C．开关装置 D．路面车辆
4.人们使用空调器对室内温度进行调节，使人感到舒适．这是控制在（ ）方面的应用．
Ａ、生活　　Ｂ、生产　　Ｃ、农业　　　Ｄ、军事
5.下列控制系统中，属于开环控制系统的是（ ）。
A、智能电冰箱的温度控制 B、计算机的CPU上的风扇的转速控制
C、现代化农业温室的温度控制 D、红绿灯定时控制系统
6.下列所述属于自动控制的是（  ）
A、驾驶汽车      B、拖地板      C、用ATM取款    D、人工纺织
7、“神六”在空中动行中，在地面人员对其发出变轨指令的过程中，其控制的对象是（   ）
A、返回舱        B、推进舱      C、轨道舱        D、整个飞船
8.导弹控制系统控制的是导弹与目标之间的距离，目的是要击中目标（距离为零）。分析这个控制系统，其给定量是（  ）。
A、人        B、目标          C、计算机        D、导弹

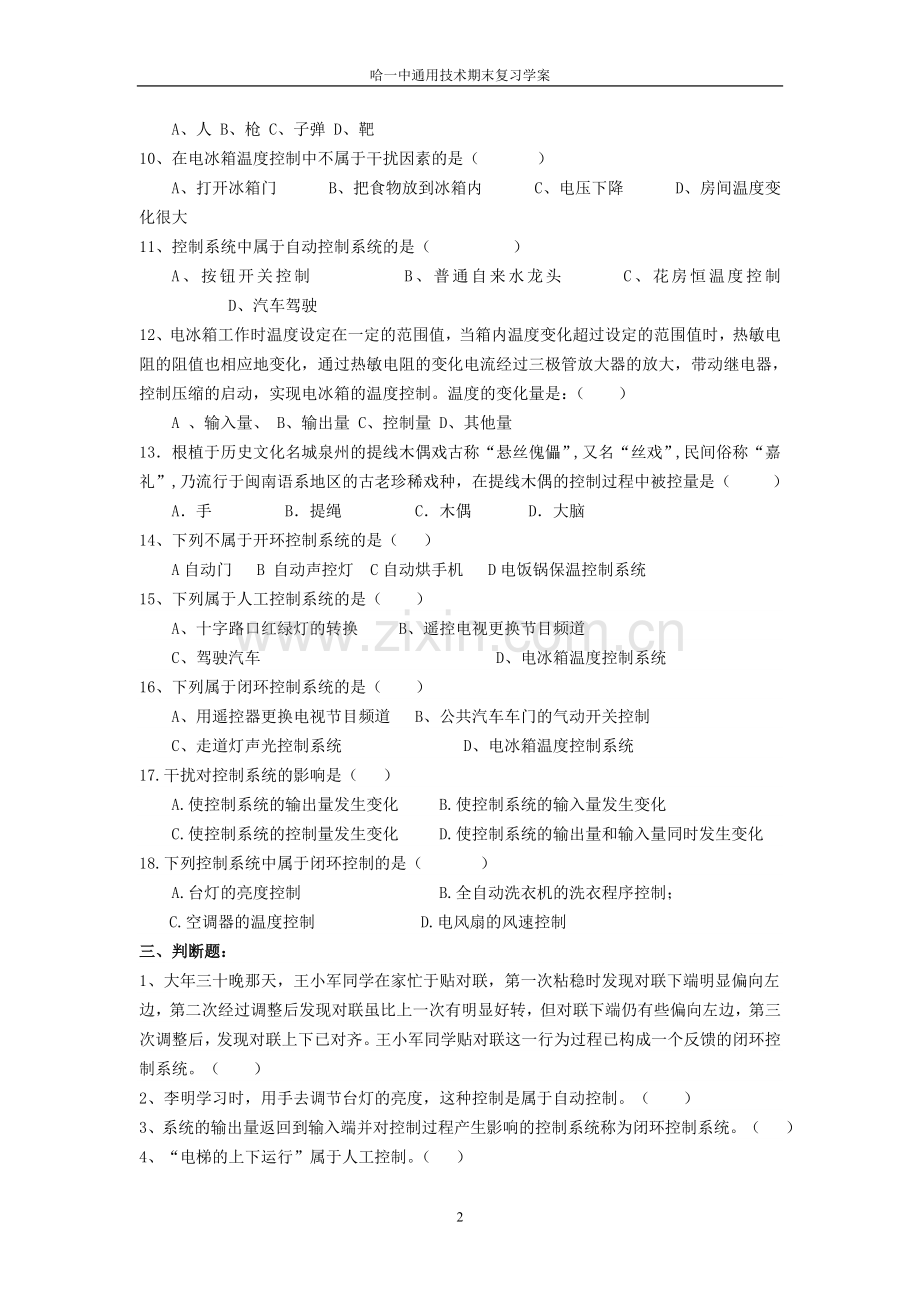

9、射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，其被控对象是（ ）
A、人 B、枪 C、子弹 D、靶
10、在电冰箱温度控制中不属于干扰因素的是（    ）
A、打开冰箱门    B、把食物放到冰箱内    C、电压下降    D、房间温度变化很大
11、控制系统中属于自动控制系统的是（      ）
A、按钮开关控制      B、普通自来水龙头    C、花房恒温度控制      D、汽车驾驶
12、电冰箱工作时温度设定在一定的范围值，当箱内温度变化超过设定的范围值时，热敏电阻的阻值也相应地变化，通过热敏电阻的变化电流经过三极管放大器的放大，带动继电器，控制压缩的启动，实现电冰箱的温度控制。温度的变化量是：（ ）
A 、输入量、 B、输出量 C、控制量 D、其他量
13．根植于历史文化名城泉州的提线木偶戏古称“悬丝傀儡”,又名“丝戏”,民间俗称“嘉礼”,乃流行于闽南语系地区的古老珍稀戏种，在提线木偶的控制过程中被控量是（  ）
A．手     B．提绳     C．木偶    D．大脑
14、下列不属于开环控制系统的是（ ）
A自动门 B 自动声控灯 C自动烘手机 D电饭锅保温控制系统
15、下列属于人工控制系统的是（ ）
A、十字路口红绿灯的转换   B、遥控电视更换节目频道
C、驾驶汽车               D、电冰箱温度控制系统
16、下列属于闭环控制系统的是（ ）
A、用遥控器更换电视节目频道  B、公共汽车车门的气动开关控制
C、走道灯声光控制系统        D、电冰箱温度控制系统
17.干扰对控制系统的影响是（ ）  　
　 A.使控制系统的输出量发生变化   B.使控制系统的输入量发生变化
　 C.使控制系统的控制量发生变化   D.使控制系统的输出量和输入量同时发生变化
18.下列控制系统中属于闭环控制的是（   ）
　　A.台灯的亮度控制         B.全自动洗衣机的洗衣程序控制；
C.空调器的温度控制       D.电风扇的风速控制
三、判断题：
1、大年三十晚那天，王小军同学在家忙于贴对联，第一次粘稳时发现对联下端明显偏向左边，第二次经过调整后发现对联虽比上一次有明显好转，但对联下端仍有些偏向左边，第三次调整后，发现对联上下已对齐。王小军同学贴对联这一行为过程已构成一个反馈的闭环控制系统。（ ）
2、李明学习时，用手去调节台灯的亮度，这种控制是属于自动控制。（ ）
3、系统的输出量返回到输入端并对控制过程产生影响的控制系统称为闭环控制系统。（ ）
4、“电梯的上下运行”属于人工控制。（ ）
5、控制系统的输出量不对系统的控制产生任何影响，这种控制系统称闭环控制系统。（ ）
6、在控制系统中，除输入以外，引起被控量变化的因素就是干扰因素（ ）
7、控制系统的输出量不对系统的控制产生任何影响，这种控制系统称为开环控制系统。( )
8. 闭环控制系统的信息流在传输过程中有反传比较动作，所以说闭环控制系统在工作中能对的偏差进行自动调整和补偿，提高系统的工作精度和抗干扰能力。（ ）
四 画图题：
1.　画出闭环控制系统的方框图

2.声光自动控制白炽灯开关的基本工作原理如下：电路的接通，取决于声音信号强度。当声强达到一定程度时，通过声电传感器接通电路，延时开关打开，点亮白炽灯，并开始延时，延时时间到，开关自动关断，等待下一次声音信号触发。这样，通过对环境声光信号的检测与处理，完成电路通断的自动开关控制。请根据以上分析，画出声控灯的控制方框图。

3.公共汽车上的车门控制是一个典型的“开关控制”，其工作介质可以是电、气、液或机械等，其工作流程：司机按动开关，通过传动装置使活塞运动，控制车门打开关闭。请根据以上内容回答：
（1）公共汽车上的车门控制属于（开环\闭环）控制系统
（2）画出公共汽车上的车门控制系统方框图

五、 简答题：
1、如图：水箱液位控制系统，当水箱出水量大时,水位下降浮子下沉，带动活塞偏离进水口位置，此时进行补水直到水箱里的水位上升到给定水位，浮子上浮，活塞归位。在这个系统中，浮子、活塞以及两者之间的连杆机构组成一个杠杆系统。试回答以下问题：
（1）该控制系统是开环控制还是闭环控制？
（2）该控制系统的输入量和输出量分别是什么？
（3）该控制系统中浮子起什么作用？
（4）画出控制系统的框图。

2、李明制作了方便小动物喝水的自动加水器，结构如图。工作过程是当水龙头打开，水就流入碗内，碗内的水位逐渐升高，浸没到塑料管管口时，没有空气进入密封的铁桶，水龙头停止出水；当碗内水位降低至塑料管管口以下，空气从塑料管进入铁桶内，水又流出来，使碗内实际水位控制在管口位置。试分析其控制过程，完成下列问题：
铁桶
第31题图
圆木塞
铁桶
硬塑料管
搪瓷碗
水龙头
5cm
（1）该控制系统是开环控制系统还是闭环控制系统？

（2）请画出控制系统方框图。
（3）假设原来搪瓷碗内的水位控制在5厘米，现在需要把碗内水位控制在8厘米，请问可以采取什么方法？

一、填空题
1、根据自己的目的，通过一定的手段，使事物沿着某一确定的方向发展， 人工控制 自动控制。
2、不将控制的结果反馈回来影响控制作用的系统。能将控制结果反馈回来与希望值进行比较，并根据它们的误差及时调整控制作用的系统。
3、反馈环节，反馈环节
4. 反馈控制系统
5、被控量，被控对象，被控量
二、选择题
1.A　2.A　3.B　4.A　5.D　6.C　7.C　8.B　9.D　11.　C　12.B　13.C　14.D　15.C16.D　17.A　18.C
三、判断题
1.对　2.错　3.对　4.错　5.错　6.对　7.错　8.对
四 画图题：
控制器
执行器
被控对象
被控量
（输出量）

给定量
（输入量）

检测装置
控制量
比较器
1.

2.

五.（1）闭环控制系统（2分）
（2）输入量：给定水位       输出量：实际水位（1分）
（3）该控制系统中浮子起检测输出量和输入量差值的作用。若学生回答起反馈作用也认为正确。（2分）
（4）控制框图如下：（1分）
