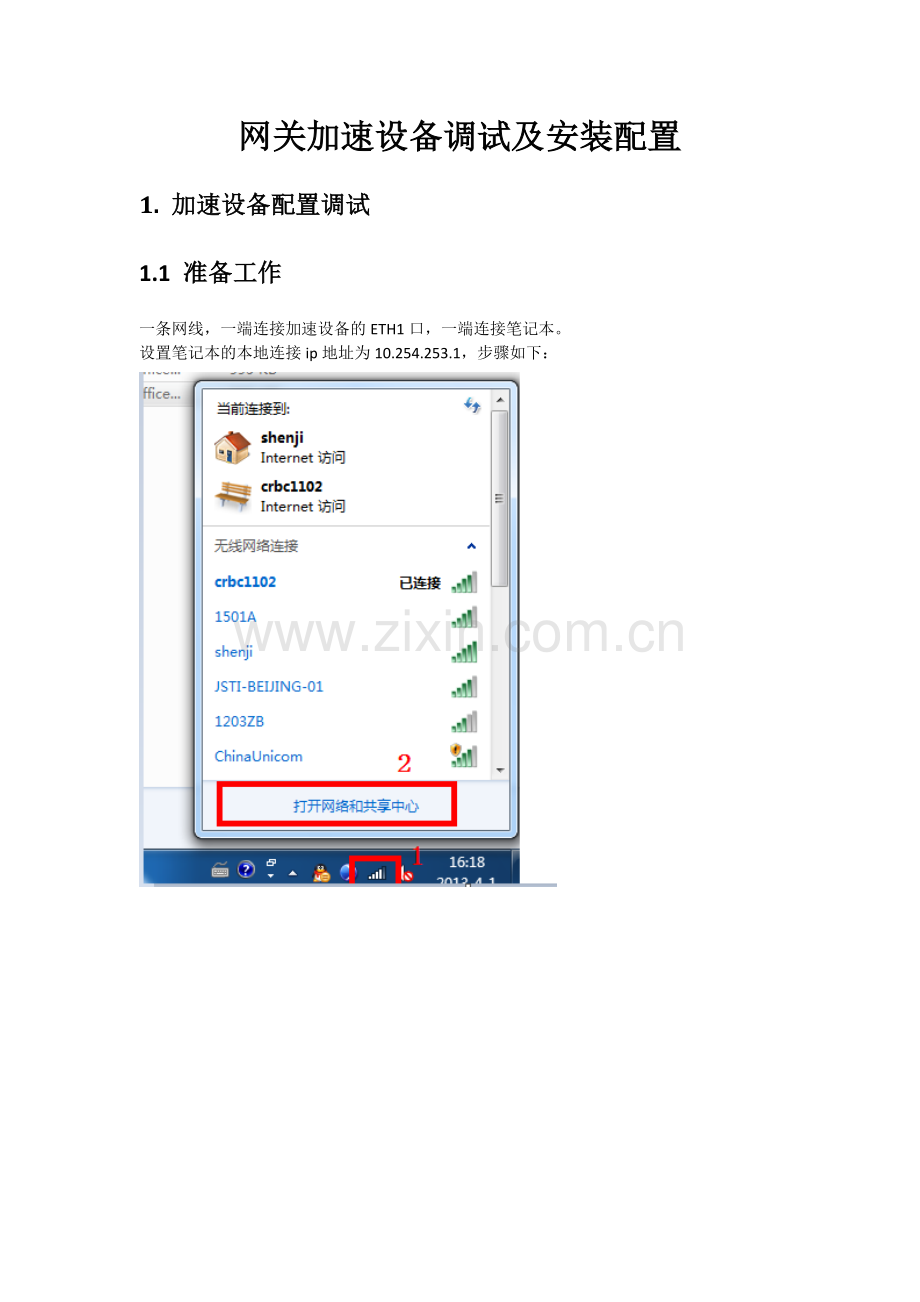

网关加速设备调试及安装配置1. 加速设备配置调试1.1 准备工作一条网线，一端连接加速设备的ETH1口，一端连接笔记本。设置笔记本的本地连接ip地址为10.254.253.1，步骤如下：本机的IP地址设置成10.254.253.1子网掩码是255.255.255.01.2 加速设备管理：打开IE浏览器，地址栏输入 (注意是https),显示如下页面：选择继续浏览此网站输入用户名和密码用户名：admin密码：Admin1.3 关闭SC控制 查看SC的运行状态，如果为运行状态，则点击“禁用SC”按钮，关闭SC。1.4配置加速网关网络接口刚果布路由IP地址：192.168.10.20根据刚果布实际网络拓扑，路由器ip为192.168.10.20，因此加速设备地址也配置为192.168.10.250, 与路由器地址保持在相同网段，ip为默认的250即可。点击系统，选择部署设置。 配置参数如下：部署模式：单臂模式LAN设置 : IP地址： 192.168.10.250； （与路由器配置为同一网段）子网掩码： 255.255.255.0默认网关： 192.168.10.20 ； （ 路由器Ip地址）保存，设备自动重启；设备配置完成。如下图： 1.5配置VPN客户端连接到总部服务器：218.247.155.196:4009， 步骤如下：218.247.155.196:4009测试成功！点确定，重启服务1.6配置加速客户端注意IP地址是：192.168.2.61 (内网地址，不能填外网地址)；传输协议，选择HTP（tcp packet）；点击高级配置： 选中“启用该网关设置”、“客户端网关先抓取连接”；保存！2. 加速设备安装2.1 网关EHT0网口接路由器lan口从无线路由器的网口接一条网线，另一端连接加速设备的ETH0网口。设备连接好以后，从笔记本电脑的浏览器登录地址.168.10.250,登录后查看vpn状态 ，如下操作：出现上图路桥总部连接，表明加速网关设备安装配置成功。2.2 SC基本设置：总部中心端地址： 218.247.155.195:50002.3 启用SC控制 暂时不启用SC启用状态如下：3. 配置路由器静态路由： 直接建立到192.168.2.0网络地址的在路由功能-静态路由表功能中增加静态路由信息：目的网络地址：为公司总部的网络地址：192.168.2.0， 子网掩码：255.255.255.0网关（下一跳地址）：是指当前连接的办事处加速网关设备的ip地址，即250（注：办事处局域网内，禁止使用192.168.2.0网段地址）肯尼亚的部署设置：坦桑尼亚的部署设置：
