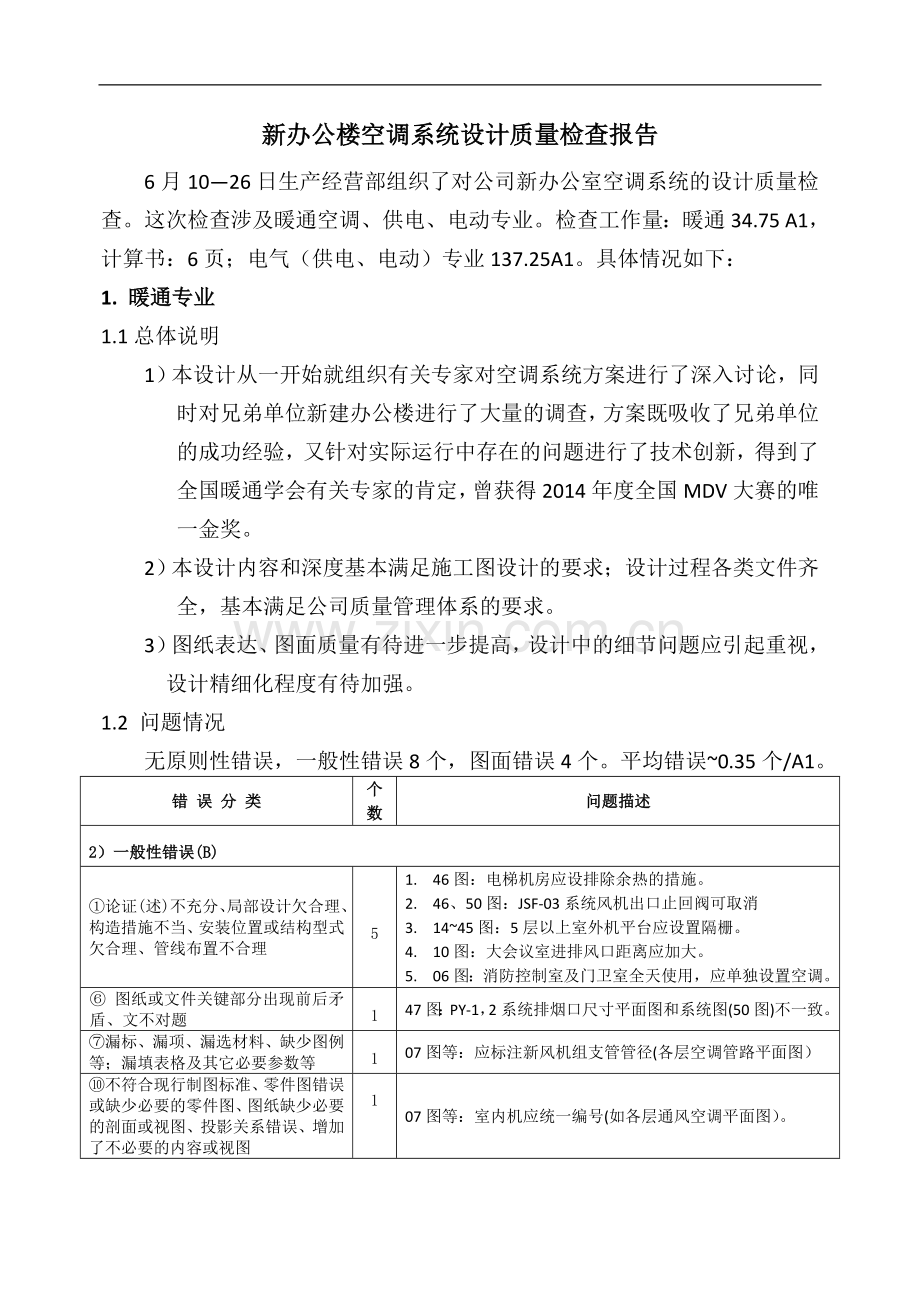

新办公楼空调系统设计质量检查报告
6月10—26日生产经营部组织了对公司新办公室空调系统的设计质量检查。这次检查涉及暖通空调、供电、电动专业。检查工作量：暖通34.75 A1，计算书：6页；电气（供电、电动）专业137.25A1。具体情况如下：
1. 暖通专业
1.1总体说明
1）本设计从一开始就组织有关专家对空调系统方案进行了深入讨论，同时对兄弟单位新建办公楼进行了大量的调查，方案既吸收了兄弟单位的成功经验，又针对实际运行中存在的问题进行了技术创新，得到了全国暖通学会有关专家的肯定，曾获得2014年度全国MDV大赛的唯一金奖。
2）本设计内容和深度基本满足施工图设计的要求；设计过程各类文件齐全，基本满足公司质量管理体系的要求。
3）图纸表达、图面质量有待进一步提高，设计中的细节问题应引起重视，设计精细化程度有待加强。
1.2 问题情况
无原则性错误，一般性错误8个，图面错误4个。平均错误~0.35个/A1。
错 误 分 类
个数
问题描述
2）一般性错误(B)
① 论证(述)不充分、局部设计欠合理、构造措施不当、安装位置或结构型式欠合理、管线布置不合理
5
1. 46图：电梯机房应设排除余热的措施。
2. 46、50图：JSF-03系统风机出口止回阀可取消
3. 14~45图：5层以上室外机平台应设置隔栅。
4. 10图：大会议室进排风口距离应加大。
5. 06图：消防控制室及门卫室全天使用，应单独设置空调。
⑥ 图纸或文件关键部分出现前后矛盾、文不对题
1
47图：PY-1，2系统排烟口尺寸平面图和系统图(50图)不一致。
⑦ 漏标、漏项、漏选材料、缺少图例等；漏填表格及其它必要参数等
1
07图等：应标注新风机组支管管径(各层空调管路平面图）
⑩ 不符合现行制图标准、零件图错误或缺少必要的零件图、图纸缺少必要的剖面或视图、投影关系错误、增加了不必要的内容或视图
1
07图等：室内机应统一编号(如各层通风空调平面图）。

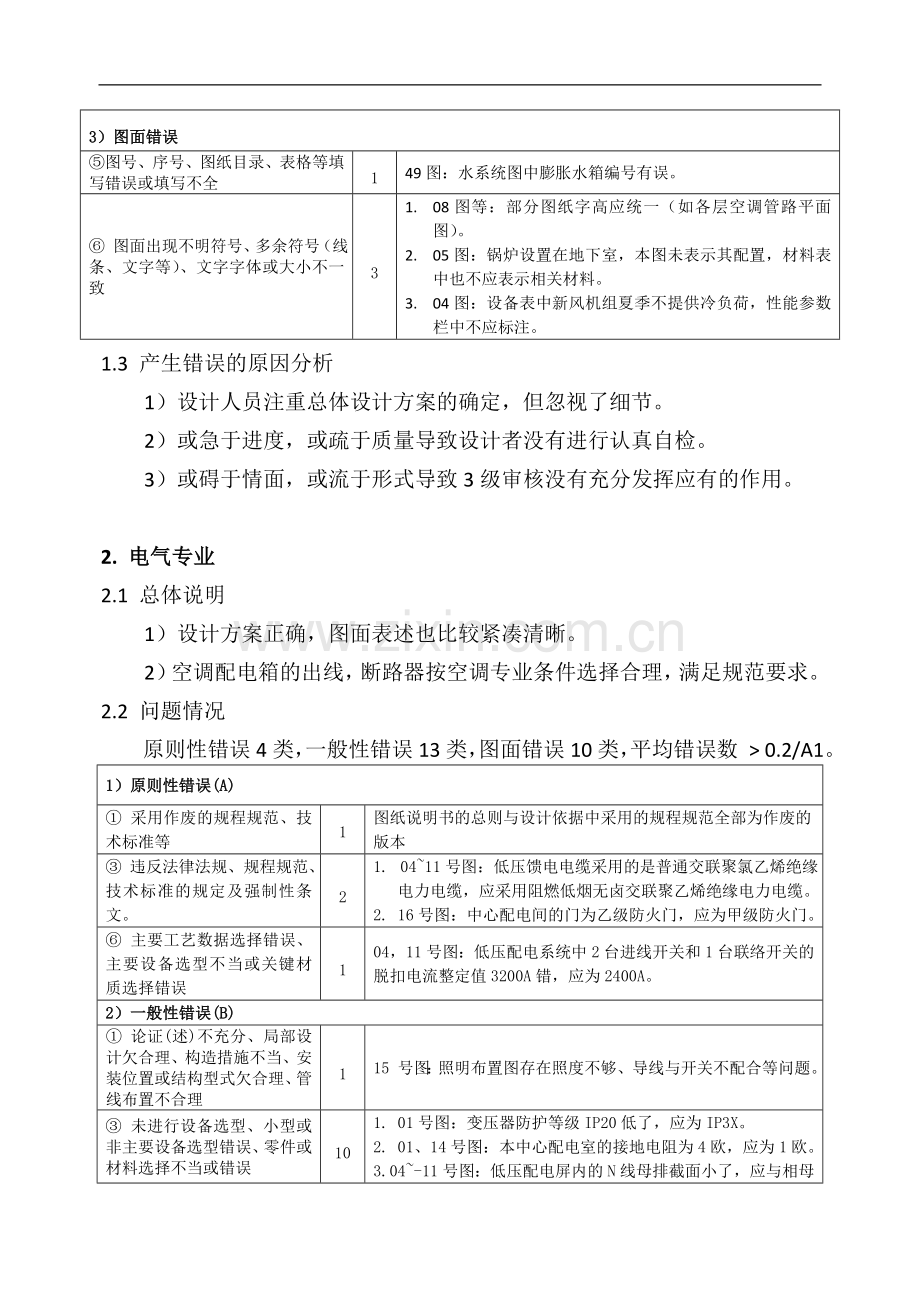

3）图面错误
⑤ 图号、序号、图纸目录、表格等填写错误或填写不全
1
49图：水系统图中膨胀水箱编号有误。
⑥ 图面出现不明符号、多余符号（线条、文字等）、文字字体或大小不一致
3
1. 08图等：部分图纸字高应统一（如各层空调管路平面图）。
2. 05图：锅炉设置在地下室，本图未表示其配置，材料表中也不应表示相关材料。
3. 04图：设备表中新风机组夏季不提供冷负荷，性能参数栏中不应标注。
1.3 产生错误的原因分析
1）设计人员注重总体设计方案的确定，但忽视了细节。
2）或急于进度，或疏于质量导致设计者没有进行认真自检。
3）或碍于情面，或流于形式导致3级审核没有充分发挥应有的作用。

2. 电气专业
2.1 总体说明
1）设计方案正确，图面表述也比较紧凑清晰。
2）空调配电箱的出线，断路器按空调专业条件选择合理，满足规范要求。
2.2 问题情况
原则性错误4类，一般性错误13类，图面错误10类，平均错误数 > 0.2/A1。
1）原则性错误(A)
① 采用作废的规程规范、技术标准等
1
图纸说明书的总则与设计依据中采用的规程规范全部为作废的版本
③ 违反法律法规、规程规范、技术标准的规定及强制性条文。
2
1. 04~11号图：低压馈电电缆采用的是普通交联聚氯乙烯绝缘电力电缆，应采用阻燃低烟无卤交联聚乙烯绝缘电力电缆。
2. 16号图：中心配电间的门为乙级防火门，应为甲级防火门。
⑥ 主要工艺数据选择错误、主要设备选型不当或关键材质选择错误
1
04，11号图：低压配电系统中2台进线开关和1台联络开关的脱扣电流整定值3200A错，应为2400A。
2）一般性错误(B)
① 论证(述)不充分、局部设计欠合理、构造措施不当、安装位置或结构型式欠合理、管线布置不合理
1
15 号图：照明布置图存在照度不够、导线与开关不配合等问题。
③ 未进行设备选型、小型或非主要设备选型错误、零件或材料选择不当或错误
10
1. 01号图：变压器防护等级IP20低了，应为IP3X。
2. 01、14号图：本中心配电室的接地电阻为4欧，应为1欧。
3. 04~-11号图：低压配电屏内的N线母排截面小了，应与相母排等截面；PE母排的截面也小了。
4. 06号图：1/16号图：BAW1照明箱的计算负荷漏了3AL1箱的负荷，导致各开关规格选小了。
5. 06号图：9/16号图：BAW15箱(BAW16.20.21箱同)的漏电报警器的规格应改为125A，电流互感器80/5小了，应改为100/5。
6. 06号图：10/16号图：BAW22箱计算负荷偏小，插接开关改为125A、隔离开关改为200A，漏电报警器改为125A。
7. 06号图：11/16号图：BAW23箱计算负荷偏小，插接开关改为125A、隔离开关改为200A，漏电报警器改为125A。
8. 06号图：12/16号图：BAW24箱计算负荷偏小，插接开关改为125A、隔离开关改为200A，漏电报警器改为125A。
9. 06号图：13/16号图：BAW25箱计算负荷偏小，插接开关改为125A、隔离开关改为200A，漏电报警器改为125A。
10. 06号图：4/16号图：BAW6箱建议将插接开关改为50A、漏电报警器改为50A。
⑦ 漏标、漏项、漏选材料、缺少图例等；漏填表格及其它必要参数等
1
06号图：漏BAW26箱的配电系统图，但BAW10箱有2张不同的系统图。
⑧对较重要的技术条件、参数、结构缺少必要的计算、说明等
1
02号图：< 二>5.过电压保护：应加上“二级配电箱中装设二级电涌保护器”；
3）图面错误
②一般数据、文字、图表、视图、尺寸等矛盾
1
设备表：第3.4.5.6项的各配电箱的型号Ci与系统图不符，系统图中为“非标”。
③漏画剖面线、引出线、箭头、尺寸标注、设备编号等。
1
本图册的平面图中，配电间的各轴线和尺寸均没有标注。
④ 错字、别字、漏字、图形或线型或符号绘制错误；文字说明不通顺或存在笔误
4
1. 02号图：“电气连锁”应为“电气联锁”。
2. 02号图：“需由明显标志” 应为“需有明显标志”。
3. 05号图：6/10号图中BKAW6配电箱内漏电报警器的电流125A错，应为140A。
4. 05号图：图中多处电缆型号WDZN-VV-1KV写错，应为：WDZN-YJY-1kV
⑤ 图号、序号、图纸目录、表格等填写错误或填写不全

3
1. 图签上所注的图纸比例1 :200错，系统图没有比例，平面图比例实为1:100。
2. 材料表：第49.50.51项的母线应列在设备表内，并应补上各插接开关箱的型号规格。
3. 材料表：表中阻燃低烟无卤电缆型号WDZN-YJV-1KV写错，应为：WDZN-YJY-1kV。
⑥ 图面出现不明符号、多余符号（线条、文字等）、文字字体或大小不一致
1
02号图：《火灾自动报警系统设计规范》不在本设计范围内，应删去。
2.3 产生问题的原因分析
1）对规程规范、国标图集的更新和掌握不够及时。
2）粗心所致。
3. 纠正预防措施
从检查结果看，各专业有各自的特点，也存在共性的问题，针对共性问题，我们提出以下建议，供有关部门参考。请有关部门根据此次检查情况，组织部门质量分析会，确定部门的纠正预防措施。
1）及时更新设计所需的规程规范、国标图集，并认真学习和掌握，以便正确运用到设计中。
2）充分发挥本公司的特点，对于任务重，时间紧的施工图子项应集中专业力量做好同一个项目。
3）尽量将专业负责人从制图中解放出来，使其有更多的时间承担审核任务，有利于同项目中不同子项间标准的协调一致，保证生产任务的完成和质量。
4）防止3级审核制度走过场，加强对3级审核人员考核，保证职责到位。

生产经营部
2015.7.1

另：
关于实际工作中，比设计投资增加了的问题，在设计质量检查过程中，难以从根本上分析原因。主要由于：检查人员不是设计全过程的参与者，不清楚工程全部过程，只能从侧面了解。
从侧面了解、分析存在的问题：设计人员对主要设备的性能、规格不太了解，导致当实际设备选用超过设计功率时（据说从10.2kW增到14.9kW），所有原有配套设备均不满足要求，需重新更换，使投资增加。
