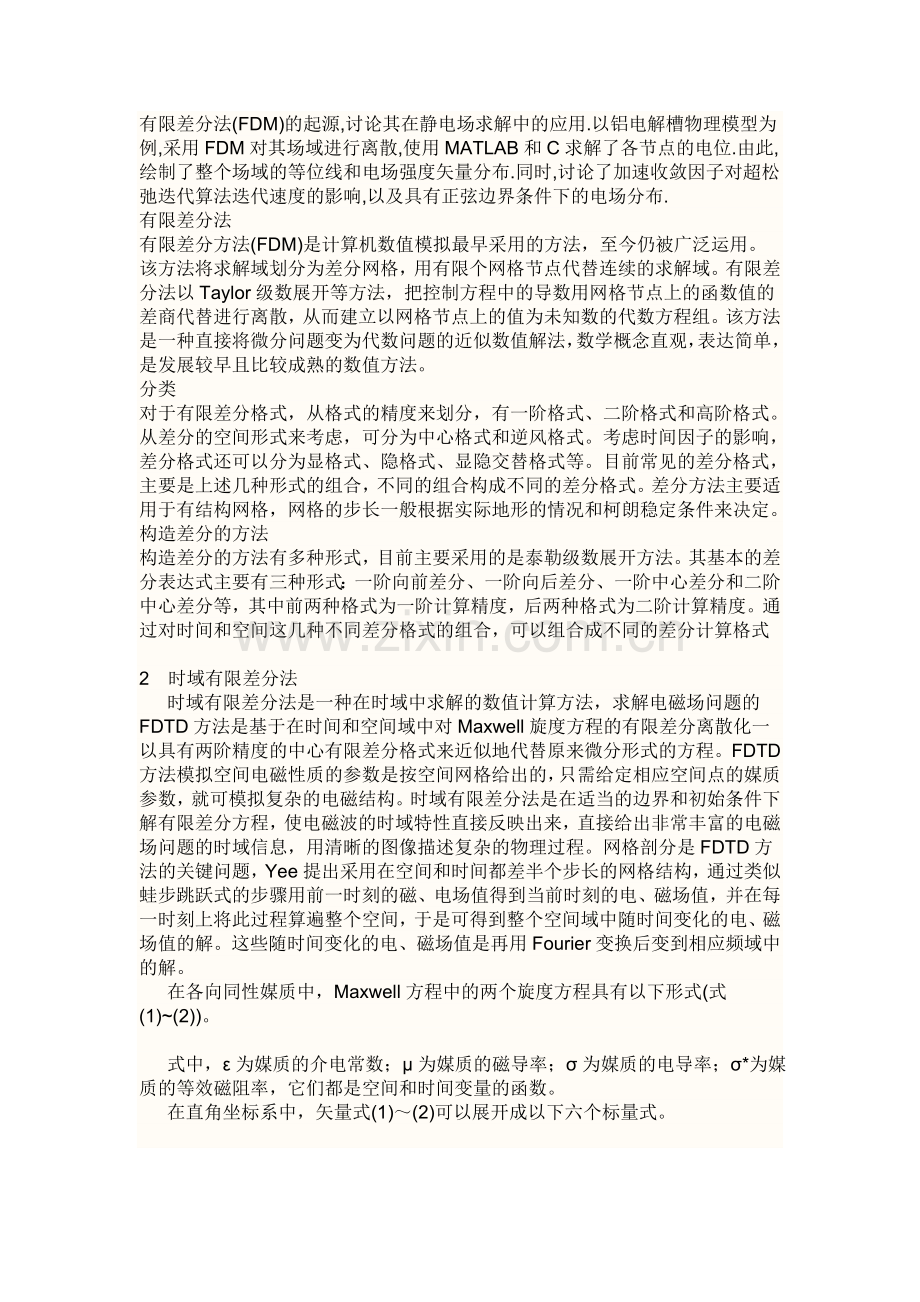

有限差分法(FDM)的起源,讨论其在静电场求解中的应用.以铝电解槽物理模型为例,采用FDM对其场域进行离散,使用MATLAB和C求解了各节点的电位.由此,绘制了整个场域的等位线和电场强度矢量分布.同时,讨论了加速收敛因子对超松弛迭代算法迭代速度的影响,以及具有正弦边界条件下的电场分布.
有限差分法
有限差分方法(FDM)是计算机数值模拟最早采用的方法，至今仍被广泛运用。
该方法将求解域划分为差分网格，用有限个网格节点代替连续的求解域。有限差分法以Taylor级数展开等方法，把控制方程中的导数用网格节点上的函数值的差商代替进行离散，从而建立以网格节点上的值为未知数的代数方程组。该方法是一种直接将微分问题变为代数问题的近似数值解法，数学概念直观，表达简单，是发展较早且比较成熟的数值方法。
分类
对于有限差分格式，从格式的精度来划分，有一阶格式、二阶格式和高阶格式。从差分的空间形式来考虑，可分为中心格式和逆风格式。考虑时间因子的影响，差分格式还可以分为显格式、隐格式、显隐交替格式等。目前常见的差分格式，主要是上述几种形式的组合，不同的组合构成不同的差分格式。差分方法主要适用于有结构网格，网格的步长一般根据实际地形的情况和柯朗稳定条件来决定。
构造差分的方法
构造差分的方法有多种形式，目前主要采用的是泰勒级数展开方法。其基本的差分表达式主要有三种形式：一阶向前差分、一阶向后差分、一阶中心差分和二阶中心差分等，其中前两种格式为一阶计算精度，后两种格式为二阶计算精度。通过对时间和空间这几种不同差分格式的组合，可以组合成不同的差分计算格式

2 时域有限差分法
时域有限差分法是一种在时域中求解的数值计算方法，求解电磁场问题的FDTD方法是基于在时间和空间域中对Maxwell旋度方程的有限差分离散化一以具有两阶精度的中心有限差分格式来近似地代替原来微分形式的方程。FDTD方法模拟空间电磁性质的参数是按空间网格给出的，只需给定相应空间点的媒质参数，就可模拟复杂的电磁结构。时域有限差分法是在适当的边界和初始条件下解有限差分方程，使电磁波的时域特性直接反映出来，直接给出非常丰富的电磁场问题的时域信息，用清晰的图像描述复杂的物理过程。网格剖分是FDTD方法的关键问题，Yee提出采用在空间和时间都差半个步长的网格结构，通过类似蛙步跳跃式的步骤用前一时刻的磁、电场值得到当前时刻的电、磁场值，并在每一时刻上将此过程算遍整个空间，于是可得到整个空间域中随时间变化的电、磁场值的解。这些随时间变化的电、磁场值是再用Fourier变换后变到相应频域中的解。
在各向同性媒质中，Maxwell方程中的两个旋度方程具有以下形式(式(1)~(2))。

式中，ε为媒质的介电常数；μ为媒质的磁导率；σ为媒质的电导率；σ*为媒质的等效磁阻率，它们都是空间和时间变量的函数。
在直角坐标系中，矢量式(1)～(2)可以展开成以下六个标量式。

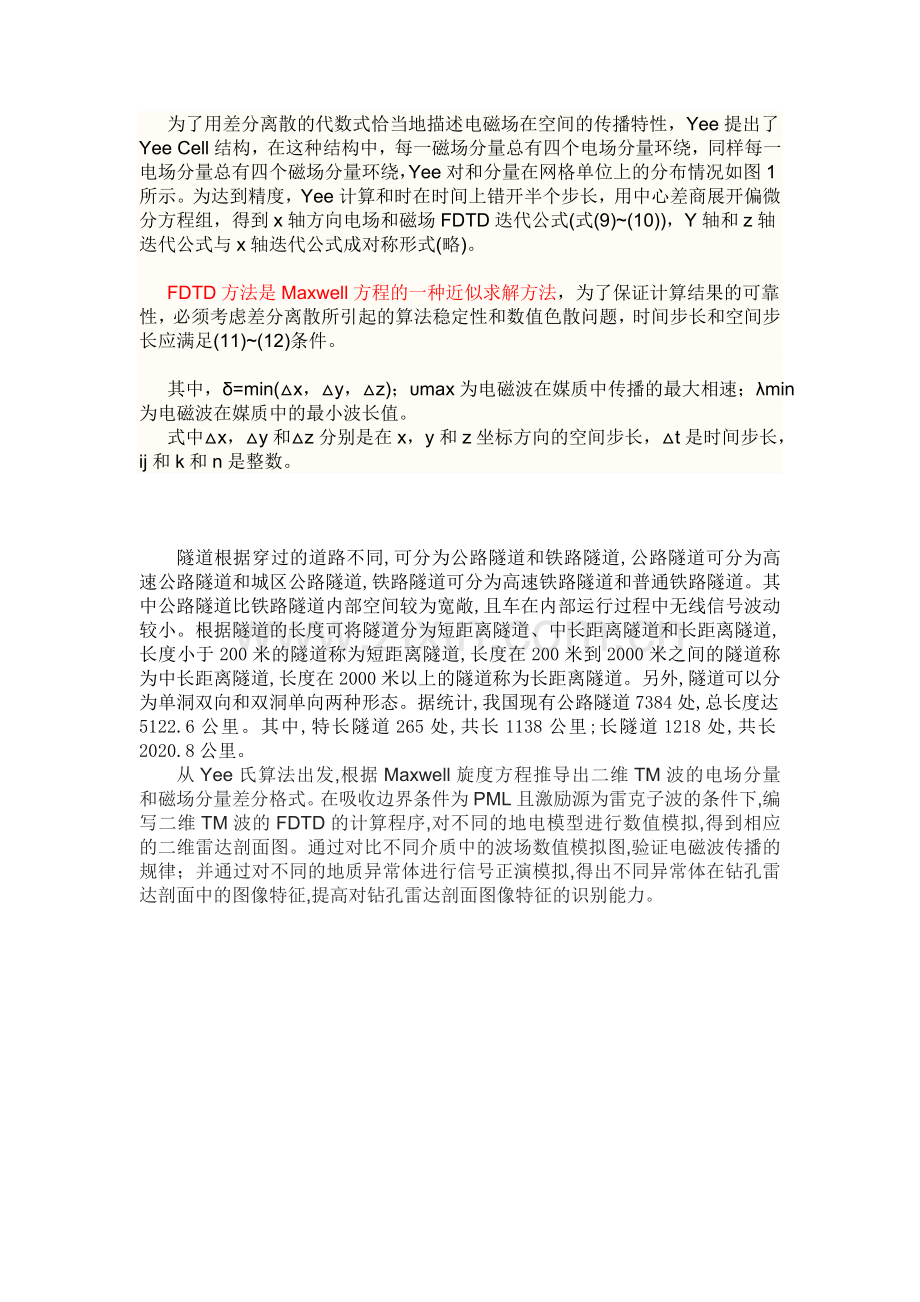

为了用差分离散的代数式恰当地描述电磁场在空间的传播特性，Yee提出了Yee Cell结构，在这种结构中，每一磁场分量总有四个电场分量环绕，同样每一电场分量总有四个磁场分量环绕，Yee对和分量在网格单位上的分布情况如图1所示。为达到精度，Yee计算和时在时间上错开半个步长，用中心差商展开偏微分方程组，得到x轴方向电场和磁场FDTD迭代公式(式(9)~(10))，Y轴和z轴迭代公式与x轴迭代公式成对称形式(略)。

FDTD方法是Maxwell方程的一种近似求解方法，为了保证计算结果的可靠性，必须考虑差分离散所引起的算法稳定性和数值色散问题，时间步长和空间步长应满足(11)~(12)条件。

其中，δ=min(△x，△y，△z)；υmax为电磁波在媒质中传播的最大相速；λmin为电磁波在媒质中的最小波长值。
式中△x，△y和△z分别是在x，y和z坐标方向的空间步长，△t是时间步长，ij和k和n是整数。

隧道根据穿过的道路不同,可分为公路隧道和铁路隧道,公路隧道可分为高速公路隧道和城区公路隧道,铁路隧道可分为高速铁路隧道和普通铁路隧道。其中公路隧道比铁路隧道内部空间较为宽敞,且车在内部运行过程中无线信号波动较小。根据隧道的长度可将隧道分为短距离隧道、中长距离隧道和长距离隧道,长度小于200米的隧道称为短距离隧道,长度在200米到2000米之间的隧道称为中长距离隧道,长度在2000米以上的隧道称为长距离隧道。另外,隧道可以分为单洞双向和双洞单向两种形态。据统计,我国现有公路隧道7384处,总长度达5122.6公里。其中,特长隧道265处,共长1138公里;长隧道1218处,共长2020.8公里。
从Yee氏算法出发,根据Maxwell旋度方程推导出二维TM波的电场分量和磁场分量差分格式。在吸收边界条件为PML且激励源为雷克子波的条件下,编写二维TM波的FDTD的计算程序,对不同的地电模型进行数值模拟,得到相应的二维雷达剖面图。通过对比不同介质中的波场数值模拟图,验证电磁波传播的规律；并通过对不同的地质异常体进行信号正演模拟,得出不同异常体在钻孔雷达剖面中的图像特征,提高对钻孔雷达剖面图像特征的识别能力。
