传感器原理与应用习题_第4章电容式传感器.doc

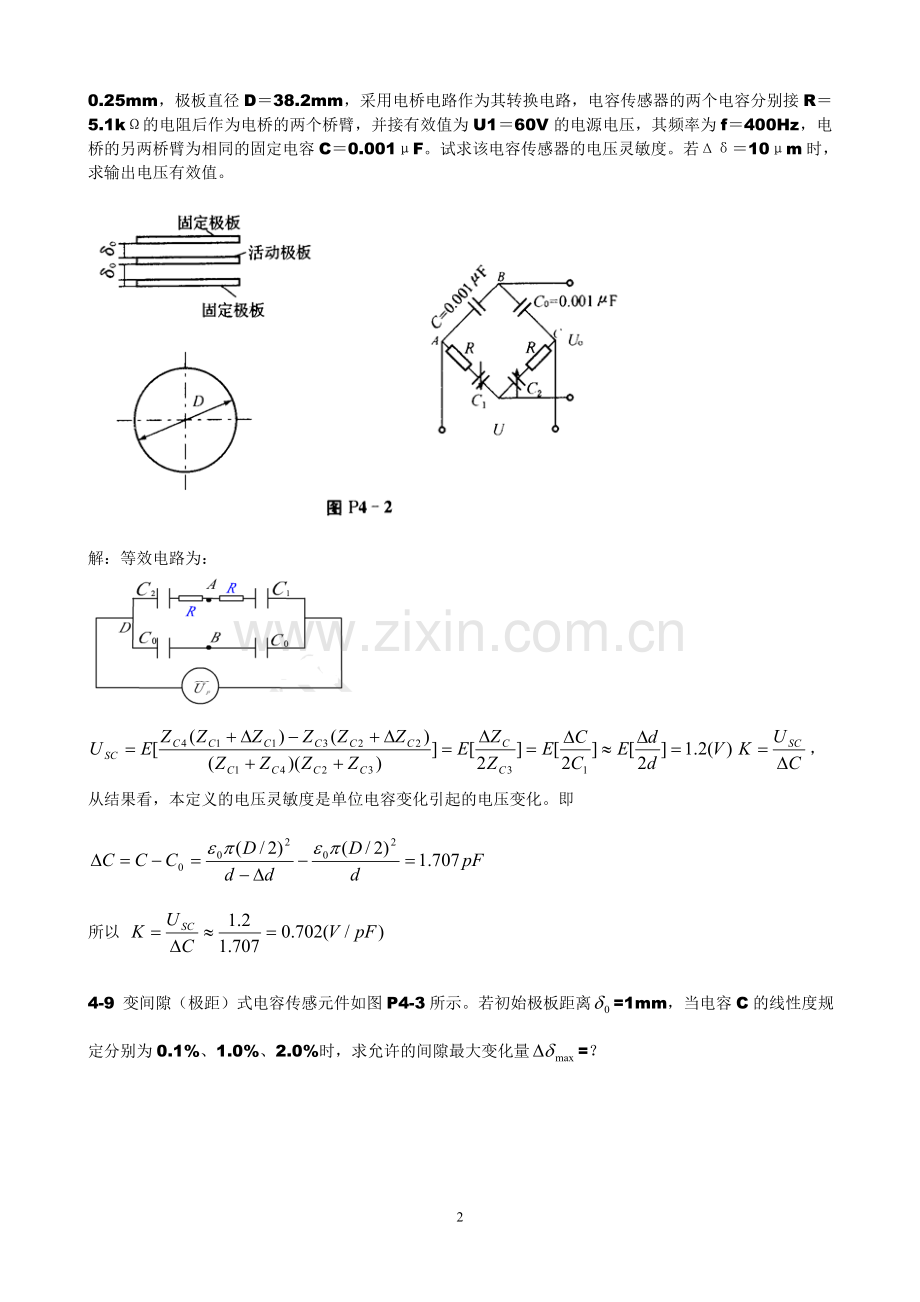

传感器原理与应用及传感器与测量技术习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第4章 电容式传感器4-1 电容式传感器可分为哪几类？各自的主要用途是什么？答：（1）变极距型电容传感器：在微位移检测中应用最广。（2）变面积型电容传感器：适合测量较大的直线位移和角位移。（3）变介质型电容传感器：可用于非导电散材物料的物位测量。4-2 试述变极距型电容传感器产生非线性误差的原因及在设计中如何减小这一误差？答：原因：灵敏度S与初始极距的平方成反比，用减少的办法来提高灵敏度，但的减小会导致非线性误差增大。采用差动式，可比单极式灵敏度提高一倍，且非线性误差大为减小。由于结构上的对称性，它还能有效地补偿温度变化所造成的误差。4-3 为什么电容式传感器的绝缘、屏蔽和电缆问题特别重要？设计和应用中如何解决这些问题？答：电容式传感器由于受结构与尺寸的限制，其电容量都很小，属于小功率、高阻抗器，因此极易受外界干扰，尤其是受大于它几倍、几十倍的、且具有随机性的电缆寄生电容的干扰，它与传感器电容相并联，严重影响传感器的输出特性，甚至会淹没没有用信号而不能使用。解决：驱动电缆法、整体屏蔽法、采用组合式与集成技术。4-4 电容式传感器的测量电路主要有哪几种？各自的目的及特点是什么？使用这些测量电路时应注意哪些问题？4-5 为什么高频工作的电容式传感器连接电缆的长度不能任意变动？答：因为连接电缆的变化会导致传感器的分布电容、等效电感都会发生变化，会使等效电容等参数会发生改变，最终导致了传感器的使用条件与标定条件发生了改变，从而改变了传感器的输入输出特性。4-6 简述电容测厚仪的工作原理及测试步骤。4-7 试计算图P4-1所示各电容传感元件的总电容表达式。4-8如图P4-2所示，在压力比指示系统中采用差动式变极距电容传感器，已知原始极距0.25mm，极板直径D38.2mm，采用电桥电路作为其转换电路，电容传感器的两个电容分别接R5.1k的电阻后作为电桥的两个桥臂，并接有效值为U160V的电源电压，其频率为f400Hz，电桥的另两桥臂为相同的固定电容C0.001F。试求该电容传感器的电压灵敏度。若10m时，求输出电压有效值。解：等效电路为：， 从结果看，本定义的电压灵敏度是单位电容变化引起的电压变化。即所以 4-9 变间隙（极距）式电容传感元件如图P4-3所示。若初始极板距离=1mm，当电容C的线性度规定分别为0.1%、1.0%、2.0%时，求允许的间隙最大变化量=？ 4-10 有一台变极距非接触式电容测微仪，其极板间的极限半径r=4mm。假设与被测工件的初始间隙=0.3mm，试求：（1）若极板与工件的间隙变化量时，电容变化量为多少？（2）若测量电路的灵敏度K0=100mV/pF，则在时的输出电压为多少？4-11 差动非接触式电容位移传感器如图P4-4所示，由四块置于空气中的平行平板组成。其中极板A、C和D是固定的，极板B可如图示移动，其厚度为t，并距两边固定极板的距离为，极板B、C和D的长度为l，极板A的长度为2l。所有极板的宽度均为b，极板C与D之间的间隙以及边缘效应可以忽略。试导出极板B从中点移动时电容CAC和CAD的表达式，x=0为对称位置。4-12 图4-5所示为油量表中的电容传感器简图，其中1、2为电容传感元件的同心圆筒（电极），3为箱体。已知：R1=12mm，R2=15mm；油箱高度H=2m，汽油的介电常数=2.1。求：同心圆筒电容传感器在空箱和注满汽油时的电容量。4-13 图P4-6所示为某差动电容传感器的实用电路原理图。已知C1、C2为变间隙式差动电容，、为滤波电容，其电容值远大于C1、C2；U为恒流电源，在工作中保证I0R=常数，测量电路的输出电压为U0。试推导输入位移与输出电压U0间的关系式，并分析之。*4-14 有一只变极距电容传感元件，两极板重叠有效面积为810-4m2，两极板间的距离为1mm，已知空气的相对介电常数是1.0006，试计算该传感器的位移灵敏度。答：由变极距型电容传感器知识可知，其位移灵敏度，由已知条件可知=1，代入数据可以求得： 1。*4-15 简述电容式传感器的工作原理。答： 有物理知识可知，物体间的电容量，电容式传感器的基本原理就是基于物体间的电容量与其结构参数之间的关系来实现。也即当被测参数变化使得上式中的S、或发生变化时，电容量C也随之变化。如果保持其中两个参数不变，而仅改变其中一个参数，就可把该参数的变化转换为电容量的变化C，这就组成了电容式传感器。*4-16 采用运算放大器作为电容传感器的测量电路，其输出特性是否为线性？为什么？答：采用运算放大器作为电容传感器的测量电路时，其输出/输入特性关系为：。 可见运算放大器的输出电压与极板间距离成线性关系。因此，运算放大器式电路解决了单个变极板间距离式电容传感器的非线性问题。但要求输入阻抗Zi及放大倍数足够大。同时，为保证仪器精度，还要求电源电压的幅值和固定电容C值稳定。4-17 电容传感器有哪些类型？4-18 叙述电容传感器的工作原理，输出特性。4-19 为什么电感式和电容式传感器的结构多采用差动形式，差动结构形式的特点是什么？4-20 电容传感器的测量电路有哪些？叙述二极管双T型交流电桥工作原理。4-21 说明差动式电容压力传感器结构和工作原理。4-22 已知变面积型电容传感器的两极板间距离为d=10mm;=50F/m;两极板几何尺寸一样为30mm*20mm*5mm（长*宽*厚）;在外力作用下动极板在原位置向外移动10mm（宽）；试求C=？。4-23 差动式电容测厚传感器系统的工作原理？4-24 电容传感器的双T电桥测量电路，已知R1=R2=R=40K，RL=20K，E=10V，f=1MHz，C1=10pF， C1=1 Pf。求UL的表达试，带入参数求UL的值。4-25 推导差动式电容传感器的灵敏度，并与单极式电容传感器相比较。答：差动式电容传感器的灵敏度比单极式提高一倍，而且非线性也大为减小。4-26 根据电容传感器的工作原理说明它的分类，电容传感器能够测量哪些物理参量？答：原理：由物理学知，两个平行金属极板组成的电容器。如果不考虑其边缘效应，其电容为C=S/D 式中为两个极板间介质的介电常数，S为两个极板对有效面积，D为两个极板间的距离。由此式知，改变电容C的方法有三：其一为改变介质的介电常数；其二为改变形成电容的有效面积；其三为改变各极板间的距离；而得到的电参数的输出为电容值的增量这就组成了电容式传感器。类型：变极距型电容传感器、变面积型电容传感器、变介电常数型电容传感器。电容传感器的应用：可用来测量直线位移、角位移、振动振幅。尤其适合测温、高频振动振幅、精密轴系回转精度、加速度等机械量。还可用来测量压力、差压力、液位、料面、粮食中的水分含量、非金属材料的涂层、油膜厚度、测量电介质的湿度、密度、厚度等。4-27 有一个直径为2m、高5m的铁桶，往桶内连续注水，当注水数量达到桶容量的80%时就应当停止，试分析用应变片式或电容式传感器系统来解决该问题的途径和方法。答：可选用差分式电容压力传感器，通过测量筒内水的重力，来控制注水数量。或者选用应变片式液位传感器。4-28 总结电容式传感器的优缺点，主要应用场合以及使用中应注意的问题。答：优点：a温度稳定性好b结构简单、适应性强c动响应好缺点：a可以实现非接触测量，具有平均效应b输出阻抗高、负载能力差c寄生电容影响大输出特性非线性：电容传感器作为频响宽、应用广、非接触测量的一种传感器，在位移、压力、厚度、物位、湿度、振动、转速、流量及成分分析的测量等方面得到了广泛的应用。使用时要注意保护绝缘材料的的绝缘性能；消除和减小边缘效应；消除和减小寄生电容的影响；防止和减小外界的干扰。4-29 试推导图F1-8所示变电介质电容式位移传感器的特性方程C=f(x)。设真空的介电系数为0, 21 ，以及极板宽度为W。其他参数如图F1-8所示。解：4-30 在上题中，设=d=1mm，极板为正方形（边长50mm）。1 =1,2=4试在x=0到50mm范围内，输出磁位移传感器的特性曲线，并给以适当说明。4-31 简述电容式传感器用差动脉冲调宽电路的工作原理及特点。答：工作原理：假设传感器处于初始状态，即Cx1 = Cx2 = C0,且A点为高电平，即Ua=U; 而B点为低电平，即Ub=0差分脉冲调宽型电路的特点就在于它的线性变换特性。 4-32 电容式传感器有哪些优点和缺点？答：优点：（1）测量范围大。金属应变丝由于应变极限的限制，R/R一般低于1%，而半导体应变片可达20%，电容传感器电容的相对变化量可大于100%；（2）灵敏度高。如用比率变压器电桥可测出电容，其相对变化量可以大致10-7；（3）动态响应时间短。由于电容式传感器可动部分质量很小，因此其固有频率很高，适用于动态信号的测量；（4）机械损失小。电容式传感器电极间吸引力十分微小，又无摩擦存在，其自然热效应甚微，从而保证传感器具有较高的精度；（5）结构简单，适应性强。电容式传感器一般用金属作电极，以无机材料（如玻璃、石英、陶瓷等）作绝缘支承，因此电容传感器能承受很大的温度变化和各种形式的强辐射作用，适合于恶劣环境中工作。电容式传感器有如下缺点：（1）寄生电容影响较大。寄生电容主要指连接电容极板的导线电容和传感器本身的泄漏电容。寄生电容的存在不但降低了测量灵敏度，而且引起非线性输出，甚至使传感器处于不稳定的工作状态。（2）当电容式传感器用于变间隙原理进行测量时具有非线性输出特性。4-33 健在和寄生电容的存在对电容传感器有什么影响？一般采取哪些措施可以减小其影响。答：改变传感器总的电容量，甚至有时远大于应该传递的信号引起的电容的变化；使传感器电容变的不稳定，易随外界因素的变化而变化。可以采取静电屏蔽措施和电缆驱动技术。4-34 如何改善单极式变极距型电容传感器的非线性？答：采用可以差动式结构，可以使非线性误差减小一个数量级。4-35 什么叫驱动电缆技术？答：驱动电缆技术是指传感器与后边转换输出电路间引线采用双层屏蔽电缆，而且其内屏蔽层与信号传输线（芯线）通过1:1放大器实现等电位，由于屏蔽电缆上有随传感器输出信号变化而变化的信号电压，所以称之为“电缆驱动技术”。 它能有效地消除芯线与屏蔽层之间的寄生电容。其中，外屏蔽线则是用来接地以防止其他外部电场干扰，起到一般屏蔽层的作用。内、外屏蔽层之间仍存在寄生电容则成为1:1放大器的负载，所以，该1:1放大器是一个具有极高输入阻抗（同相输入）、放大倍数为1、具有容性负载的同性放大器。这种“驱动电缆技术”的线路比较复杂，要求也比较高，但消除寄生电容的影响极好，它在传感器输出电容变化只有1pF时仍能正常识别、工作。4-36 答：差动脉冲宽度调制电路通过双稳态出发器的Q端、/Q端依次借R1、R2、D1、D2对差动C1、C2充放电，在双稳态触发器的两输出端各自产生一宽度受C1、C2调制的方波脉冲。差动电容的变化使充电时间不同，从而使双稳态触发器输出端的方波脉冲宽度不同。因此，A、B两点间输出直流电压USC也不同，而且具有线形输出特性。此外调宽线路还具有如下特点：与二极管式线路相似，不需要附加解调器即能获得直流输出；输出信号一般为100kHz-1MHz的矩形波，所以直流输出只需低通滤波器简单地引出。由于低通滤波器的作用，对输出波形纯度要求不高，只需要一电压稳定度较高的直流电源，这比其他测量线路中要求高稳定度的稳频、稳幅交流电源易于做到。4-37 球-平面型电容式差压变送器在结构上有何特点？答：利用可动的中央平面金属板与两个固定的半球形状的上下电极构成差动式电容传感器。4-38 为什么高频工作时的电容式传感器其连接电缆不能任意变化？答：因为连接电缆的变化会导致传感器的分布电容、等效电感都会发生变化，会使等效电容等参数会发生改变，最终导致了传感器的使用条件与条件发生了改变，从而改变了传感器的输入输出特性。4-39 如图3-6所示平板式电容位移传感器。已知：极板尺寸a=b=4mm，间隙d0=0.5mm，极板间介质为空气。求该传感器静态灵敏度；若极板沿x方向移动2mm，求此时电容量。解：4-40 如图所示差动同心圆筒电容传感器，其可动极筒外径为9.8mm。定极筒内径为10mm，上下遮盖长度各为1mm时，试求电容值C1和C2。当供电电源频率为60kHz时，求它们的容抗值。解：因为 4-41解：（）无云母为空气部分与介质部分串联，即（）4-42解：4-43解：由3-12式知4-44解：零点迁移电容应该是指容器中全部为气体时的电容值，即满量程电容值指全部为液体时的电容值全部为气体时的电容值，即4-45 解：参考相应的图和式子有 因为 所以 4-46 解：信号为正半周时，D1、D3导通，负半周时，D2、D4导通，等效电路如图1。若C1C2，则若C1C2，则，知又因为是差动输出，所以 由其它式也可以求出同样的结果。4-47 解：当电源为正半周时D1、D3导通，D2、D4截止，充电，通过CE的电荷为D对C0充电；当电源为负半周时D2、D4导通，D1、D3截止，放电，通过CE的电荷为DA放电；所以在一个周期内通过CH的净电荷量为 于是通过M表回路在一个周期内释放的电荷为所以，在一个周期内通过M表的电流的平均值为：，式中f为电源的频率。4-48根据工作原理可将电容式传感器分为哪几种类型？各自用途是什么？答：根据电容式传感器的工作原理，电容式传感器有三种基本类型，即变极距型（又称变间隙型）、变面积型和变介质型。变间隙型可测量位移，变面积型可测量直线位移、角位移、尺寸，变介质型可测量液体液位、材料厚度等。10
