渲染教程之八---如何渲染室内装饰效果图（有模型下载）
作者：dengdinghui（邓定辉）发表于2009-10-16 18:22
网址：
很多网友下载到室内建筑的模型，着手渲染时束手无策。恰好笔者最近下载到一个卧室的模型，兹以此为例，谈谈室内装饰效果图的相机透视和渲染问题。

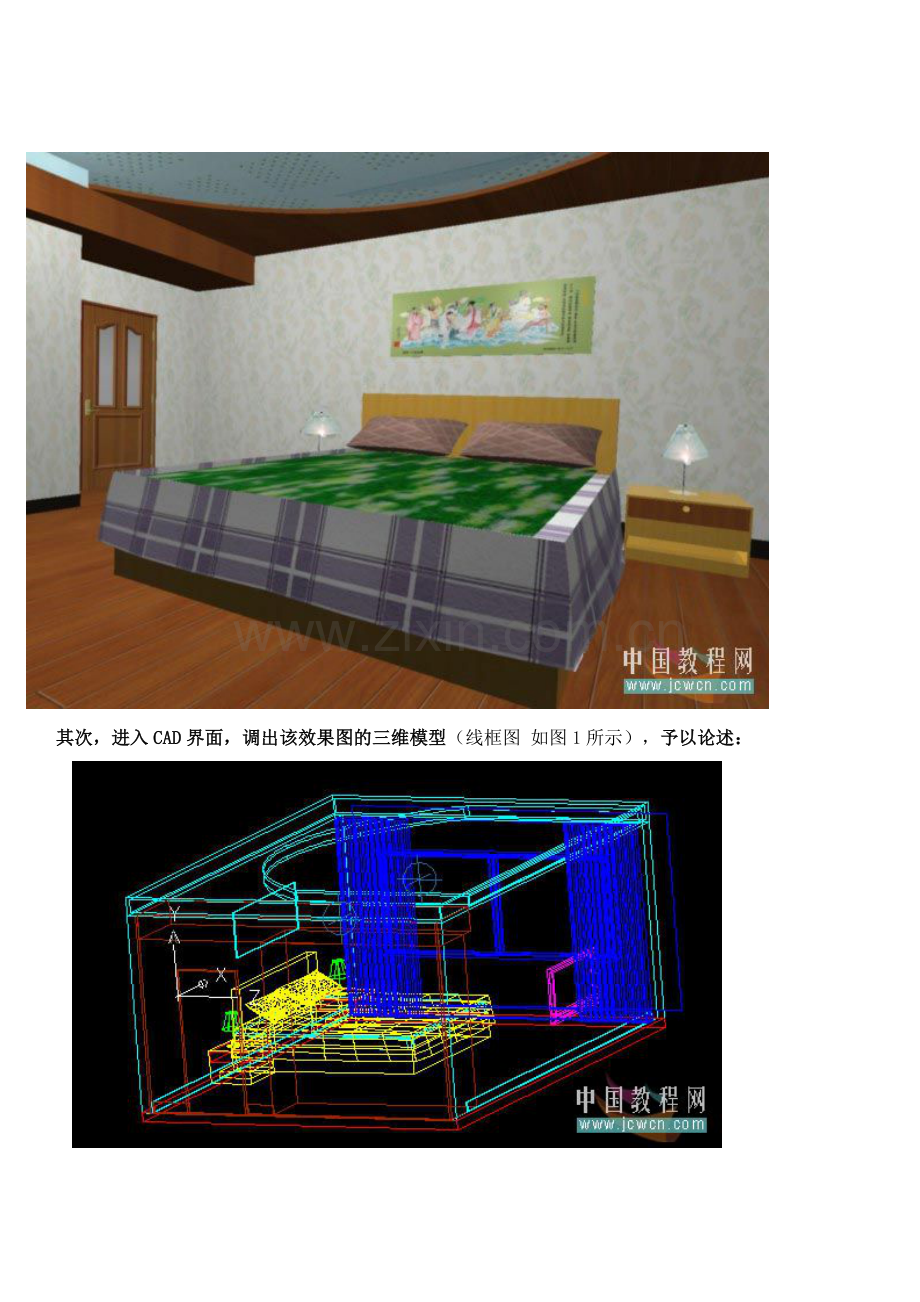

首先，看看已经渲染的效果图：下面两图是同一卧室从不同角度透视的效果图

下载 (51.47 KB)
1 小时前

下载 (41.72 KB)
1 小时前
其次，进入CAD界面，调出该效果图的三维模型（线框图 如图1所示），予以论述：

下载 (51.5 KB)
1 小时前
从上面的三维线框图看，犹如一个立方体抽壳的盒子，当然是开了顶盖和门窗洞口的，室内陈设了床铺和台灯，如果以“自由动态观察”的平行投影或轴测图来看真实视图，却看不到室内的任何陈设，将其渲染就只能显示出一个盒子的实体了，如图2所示。

下载 (6.38 KB)
1 小时前
第三，怎样才能进入室内环境进行渲染呢？步骤如下：
一、设定相机透视图：要怎样才能显示室内的陈设呢？这就要使用了“相机透视”功能了，也就是说首先要“创建相机”，方法是：
1、将三维图置于平面状态，如图3左面图所示：

下载 (57.65 KB)
1 小时前
2、接着在室内平面的左下角处，打camera命令创建相机，如图3右面图所示。
3、激活相机图标可看到室内空间的揽图了，如图4左上角“相机预览”图所示：

下载 (88.76 KB)
1 小时前
4、再激活相机图标可见到相机的特性表（见图4a所示），在此表上可以调整相机的位置、焦距、视野、角度等参数。

下载 (99.96 KB)
1 小时前
5、相机调整合适后，再右击鼠标可调出“特性”面板，在该面板上可见到“设定相机视图”功能（如图4b底脚蓝色条所示）。

下载 (92.18 KB)
1 小时前
6、击该“设定相机视图”功能，就可得到经过透视而出现的真实视图了（如图5所示）

下载 (117.38 KB)
1 小时前
二、给各图块附材质：
上面的真实视图，如果击“渲染”命令，可知缺乏许多材质，如图6所示：

下载 (32.44 KB)
1 小时前
如果这时按“继续”按钮，渲染的效果图大部分是灰色的，看不出“庐山真面目”，如图7所示：

下载 (26.58 KB)
1 小时前
对于缺少的资源，操作者得予以补足，或另选定材质或光栅图作为材质来弥补或另创建材质名，来赋给各配件或不同的面。
至于怎样附材质，以前已有论述，请参照《渲染教程之七---手把手教你在CAD高版本中怎样贴图渲染》，这里不再叙述。
网址：
三、透视室外景色问题：当室内配件或三维体附材质并调整好有关位置和参数后，就可进行试渲染，如图8a所示：

下载 (44.87 KB)
1 小时前
虽然原图在室外创建了一个面域，但是由于缺乏材质资源，以致渲染出的效果图，见不到窗外景色。怎样办呢？将模型置于西南轴测图状态，在材质面板中调用材质5（或另创建新材质），选定自己喜欢的图片作为材质，赋给室外那个面域，并调整好“贴图”的有关参数，如图8b所示。

下载 (80.56 KB)
1 小时前
再执行渲染命令，就可得出既有室内陈设，又有窗外景色的效果图了。

下载 (52.19 KB)
1 小时前
四、灯光问题：在《渲染经验谈之七--室内外的采光渲染兼答YBBH的提问》的帖子里，已专门论述，在此不再重叙。
网址：
为了美观，必要时还可将已渲染的彩图调入PS操作予以完善，这样效果图就锦上添花了。

至于，效果图2是同一模型，从平面图的右下角设置相机透视后的线框图渲染的，方法同上，不再叙述。
五、为了让新手或爱好者体验室内渲染的效果，这里将该模型的源文件压缩转载如下，欢迎下载渲染。
卧室模型.rar (164.36 KB)
