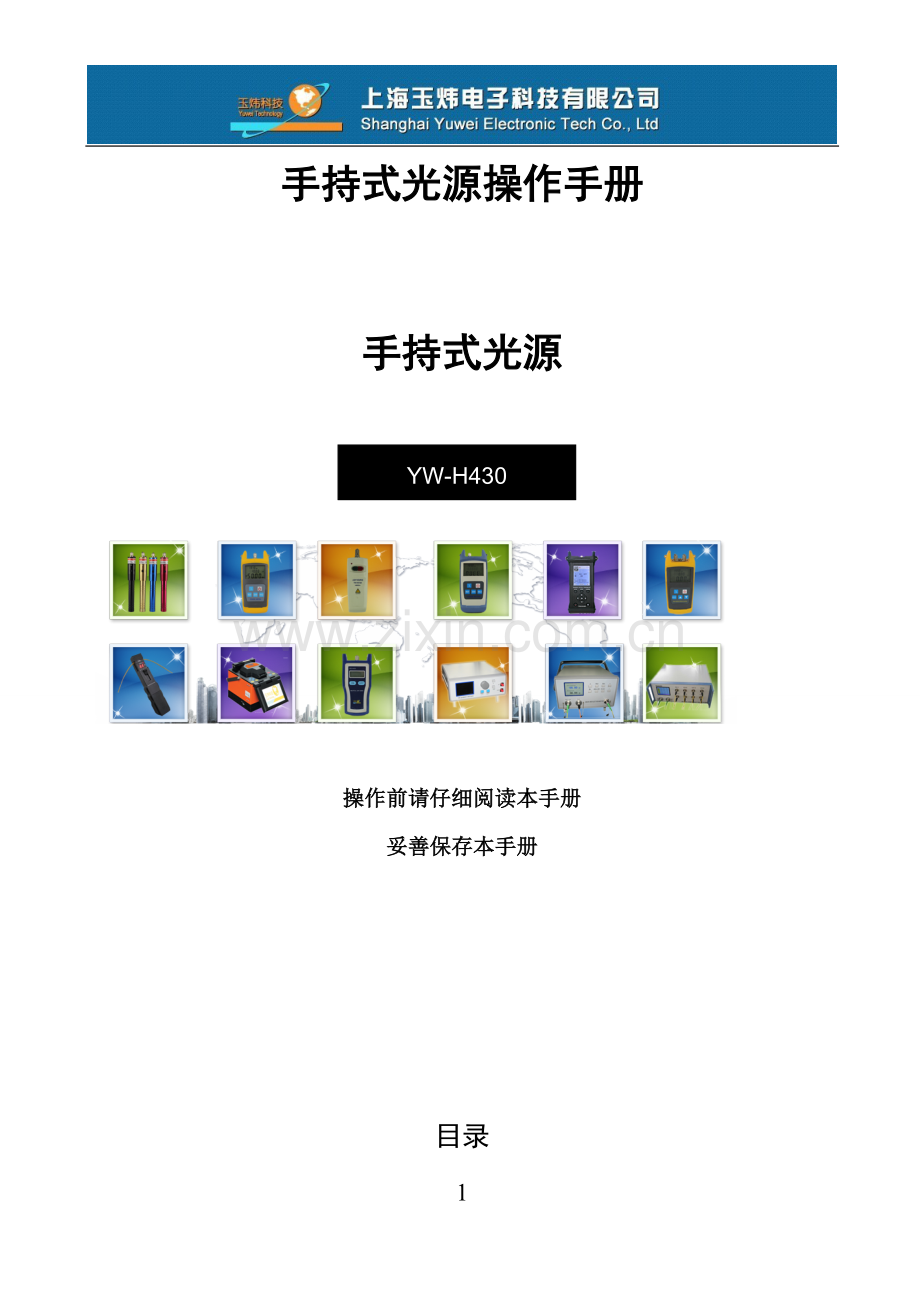

手持式光源操作手册

手持式光源

YW-H430

操作前请仔细阅读本手册
妥善保存本手册

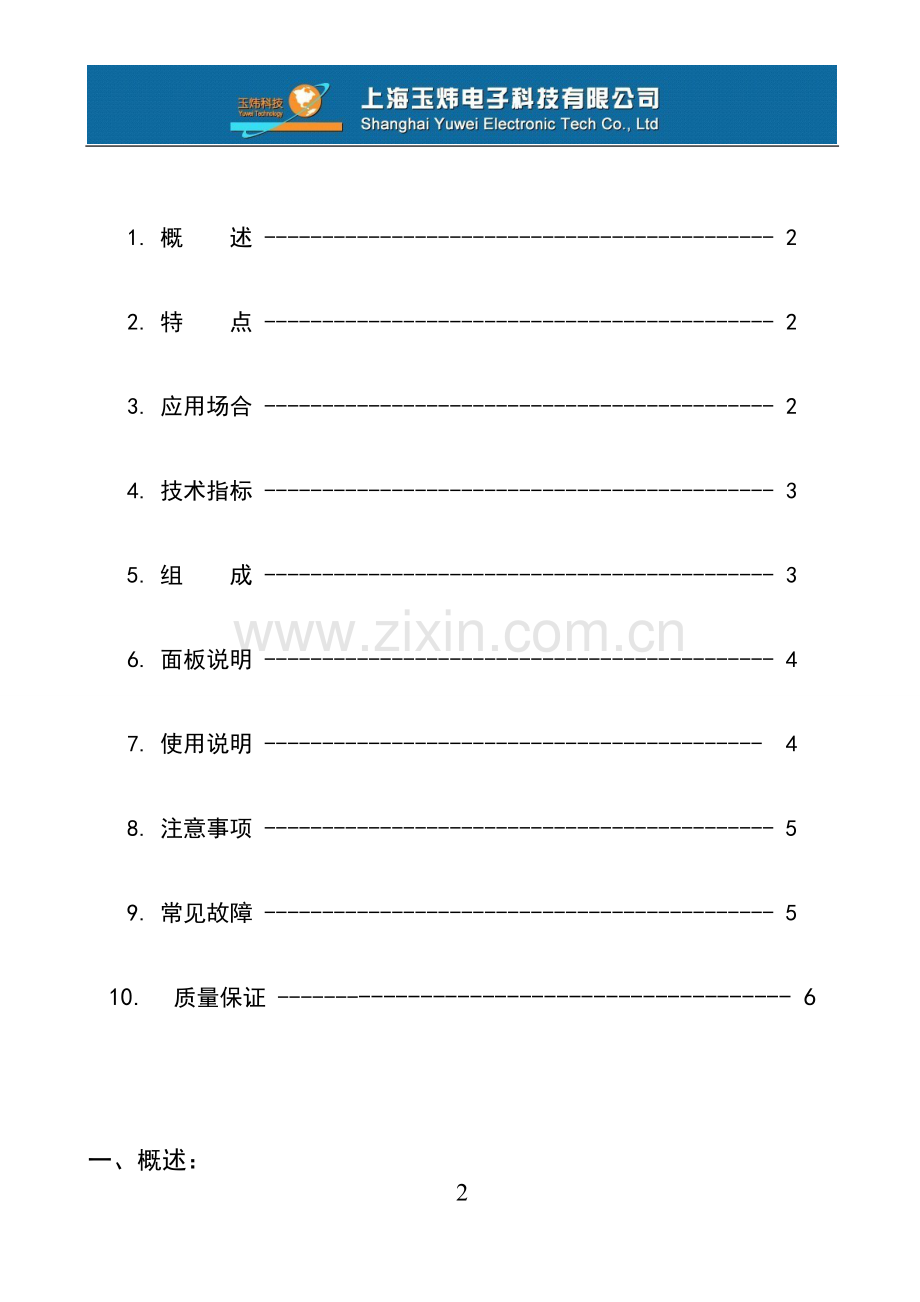

目录

1. 概 述 -------------------------------------------- 2
2. 特 点 -------------------------------------------- 2
3. 应用场合 -------------------------------------------- 2
4. 技术指标 -------------------------------------------- 3
5. 组 成 -------------------------------------------- 3
6. 面板说明 -------------------------------------------- 4
7. 使用说明 ------------------------------------------- 4
8. 注意事项 -------------------------------------------- 5
9. 常见故障 -------------------------------------------- 5
10. 质量保证 ------------------------------------------ 6

一、概述：
YW-H430系列手持式光源采用激光器（或LED）作为发光器件，具有输出功率大、输出功率和波长稳定性好等优点，同时其内置的调制功能可以提供不同频率的脉冲光。它综合了国内外同类产品的优点，可根据用户要求提供1到4个波长的稳定输出，既可以提供650nm可见红光，也可以向单模光纤测量提供1310nm和1550nm的双波长激光输出，或者向多模光纤测量提供850nm和1300nm双波长激光输出，是光纤工程的理想测试仪表。

二、特点：
l 高稳定度多波长单(多)模激光输出, CW方式或者调制方式；
l 大LCD显示工作波长及调制状态；
l 单键切换工作波长,操作灵活方便；
l 普通3节5号电池供电，持续工作时间长。

三、应用场合：
Ø 电信工程与维护
Ø CATV工程与维护
Ø 综合布线系统
Ø 其他网络的施工与维护
Ø 科研,实验室,教学仪器配备等

四、技术指标:
工作波长
650nm
1310/1550nm
850/1300nm
发光器件
FP-LD
输出功率(典型值)
0dBm
-7dBm
-20dBm
内部调制
CW/2Hz
CW/270Hz/1000Hz/2000Hz
适用光纤
SM、MM
光接口
FC/PC
工作电源
3节5号1.5V电池
工作温度
-10℃～+60℃
存储温度
-2℃～+70℃
电池连续工作时间
45h
外形尺寸
148×74×28（mm）
重量
225g

五、组件
①　 手持式光源 ----------------------------------- 1只
②　 操作说明书 ----------------------------------- 1本
③　 护套 ----------------------------------------- 1只
④　 5号1.5V电池 -------------------------------- 3节
⑤　 清洁棉签 ------------------------------------- 1包

光输出口
LCD显示屏
电源开关键
MODE键
λ键
六、面板说明：

功能说明：
①　 光输出端：可用FC型光纤连接器与之相连，将激光输出引入光纤。
②　 LCD显示屏：LCD显示输出的光波长值以及频率调制状态。
③　 电源开关键：长按该键（约3秒），打开或关闭光源；工作状态时按下
该键，可选择打开或关闭自动关机功能。
④　 “λ”键：按下该键，可以选择不同的输出波长值，该值将在LCD上显示。
⑤　 “MODE”键：切换光源的调制频率。在CW/270Hz/1000Hz/2000Hz之间进行

七、使用说明：
1. 将光纤连接器接入光输出端口。
2. 按下电源开关键打开光源,LCD显示屏亮。
3. 通过按动λ键来调整光源的波长。
4. 通过按动MODE键来调整光源的调制频率。
5. 手持式激光光源的各种工作状态都将在仪表的液晶上显示出来。
6. 关机:长按电源开关键（约3秒），LCD不显示，关机。

八、注意事项：
1． 避免在光源工作时直视输出口,激光会伤害您的眼睛.
2． 若长时间不使用，用户可用防尘帽保护光输出端口，避免输出端暴露
在空气中被污染。
3． 光源使用一段时期后，光输出端口上可能有粘附在套筒上的污垢，造
成输出光功率的下降，这时用户可用沾上无水酒精的棉签清除污垢，
再用干棉签去除痕迹。若仍无法清洁干净，请与公司直接联系。
4． 如果长期不用，请及时将电池取出来，以免电池受潮影响使用寿命。
5． 其他故障请与公司直接联系，千万不要拆开仪表自行修理，以免造成
更严重的故障。对于私自拆装过的仪表，公司将不予维修。
九、常见故障的处理
序号
故障现象
处理方法
1
使用过程中发现输出光不稳定或急速下降
请更换电池
2
适配器端口不清洁、有污渍
用酒精棉轻轻地擦洗
3
仪表刚开机时，输出的光功率有些波动
开机预热15分钟后再使用
十、质量保证
我们不赞成用户自行修理YW-H430。
10.1仪表保修期自发货之日起十八个月内。
本公司将对其所有产品的物料及工艺承诺，保修期为发货之日起十八个月内有效。当购买得的产品在此期间被发现有质量问题，公司会做出适当的修理或更换。但在任何情况下，本公司的责任不会超出该产品的购买价。
10.2 如果仪表在使用过程中出现问题,根据常见故障提示的解决方法仍无法解
决,用户不得擅自打开机壳,请与公司市场部联系。
10.3对于因生产缺陷而造成的质量故障，生产厂家负责免费维修或更换仪表，
此保证仅适用于仪表的正常使用，而且无损坏或使用不当的条件下。

YW-H430系列手持式激光光源的保修并不包括由以下原因引致的问题/故障：
1) 对仪器进行无授权修理或修改；
2) 非恰当使用、疏忽使用、或意外等。

保修单Warranty Registration
随同本公司的产品均有一张公司的保修单（warranty registration card）。请您填好后连同购置发票复印件一起寄回我公司品质部,以便日后我们需要对您的仪器进行维护、技术升级等事情时，有一个原始的记录。

产品保修卡

产品型号：
产品序列号：
购买日期：
用户名称：
电话： 传真：
地址：
邮政编码： E-mail:
盖章：

请保留此联，剪下下联并在此基础上寄出。
（请沿虚线剪下并寄回本公司）
产品型号：
产品序列号：
购买日期：
用户名称：
电话： 传真：
地址：
邮政编码： E-mail:
备注：用户请在购货后一月内，将此部分寄回本公司方为有效。

保 修 须 知

保修期：自购买之日起18个月内。
保修条款：保修期内，在正常状态下使用本产品而发生的故障，用户可以出示本保修卡和发票或收据（复印件），可享受无偿维修服务。

一.下列情形，需要付费维修，视情况收取一定的材料费、维修费及运费；
1.在正常状态下使用本产品而发生的故障，但已超过保修期范围者。
2.未出示本保修卡，保修卡遗漏、涂改或未填写清楚者。
3.非正常状态下使用，例如人为损坏，或高温、高压、潮湿等非正常状态下使用，视损坏情况付费维修。
4.非产品本身质量问题而造成的故障和损坏。
5.未按照说明书中的使用方法和注意事项而造成的故障和损坏。

二.下列情况，本公司不予维修：
1.未经本公司同意，对仪器进行无授权修理或修改。
2.非本公司生产、销售的产品。
