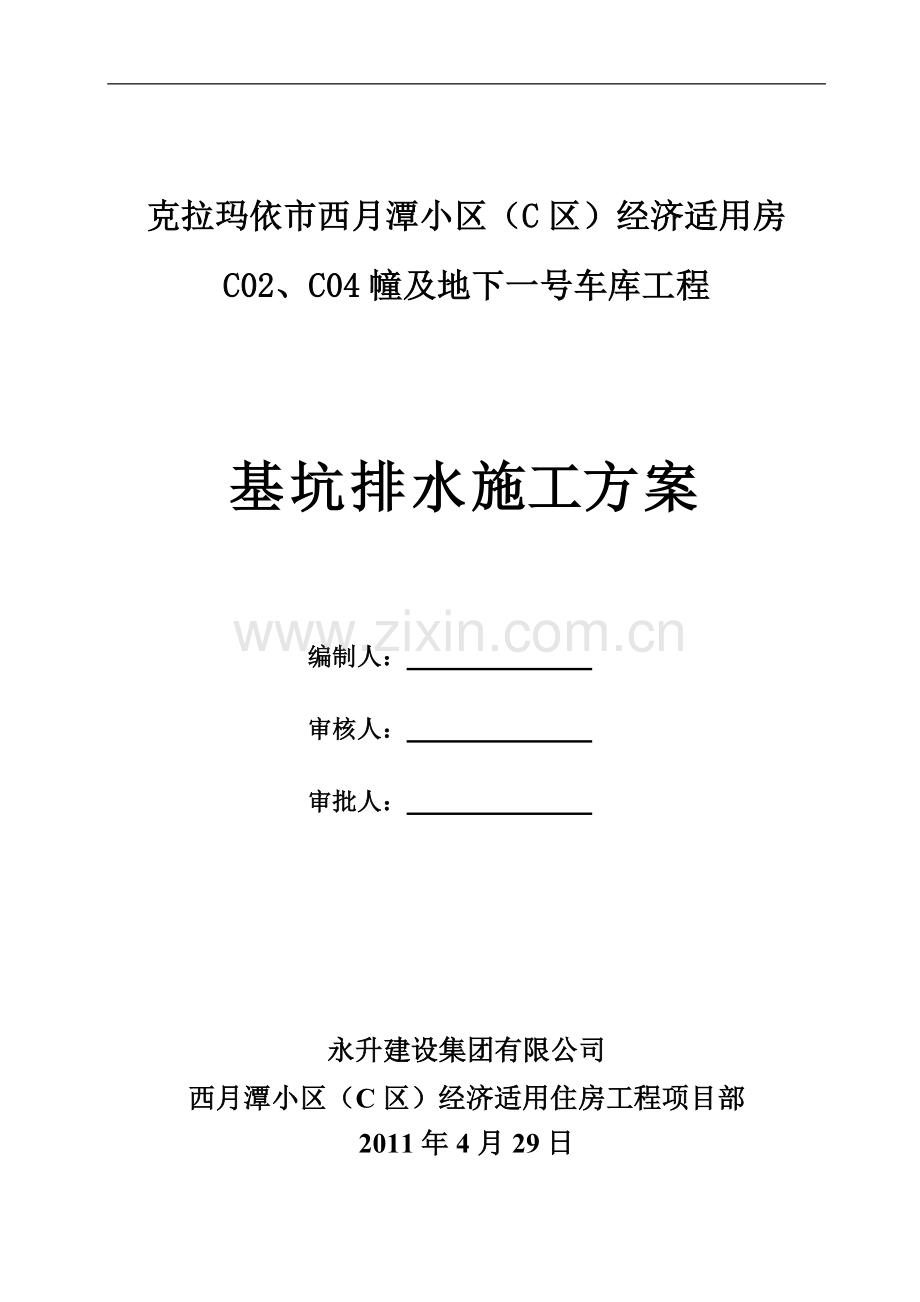

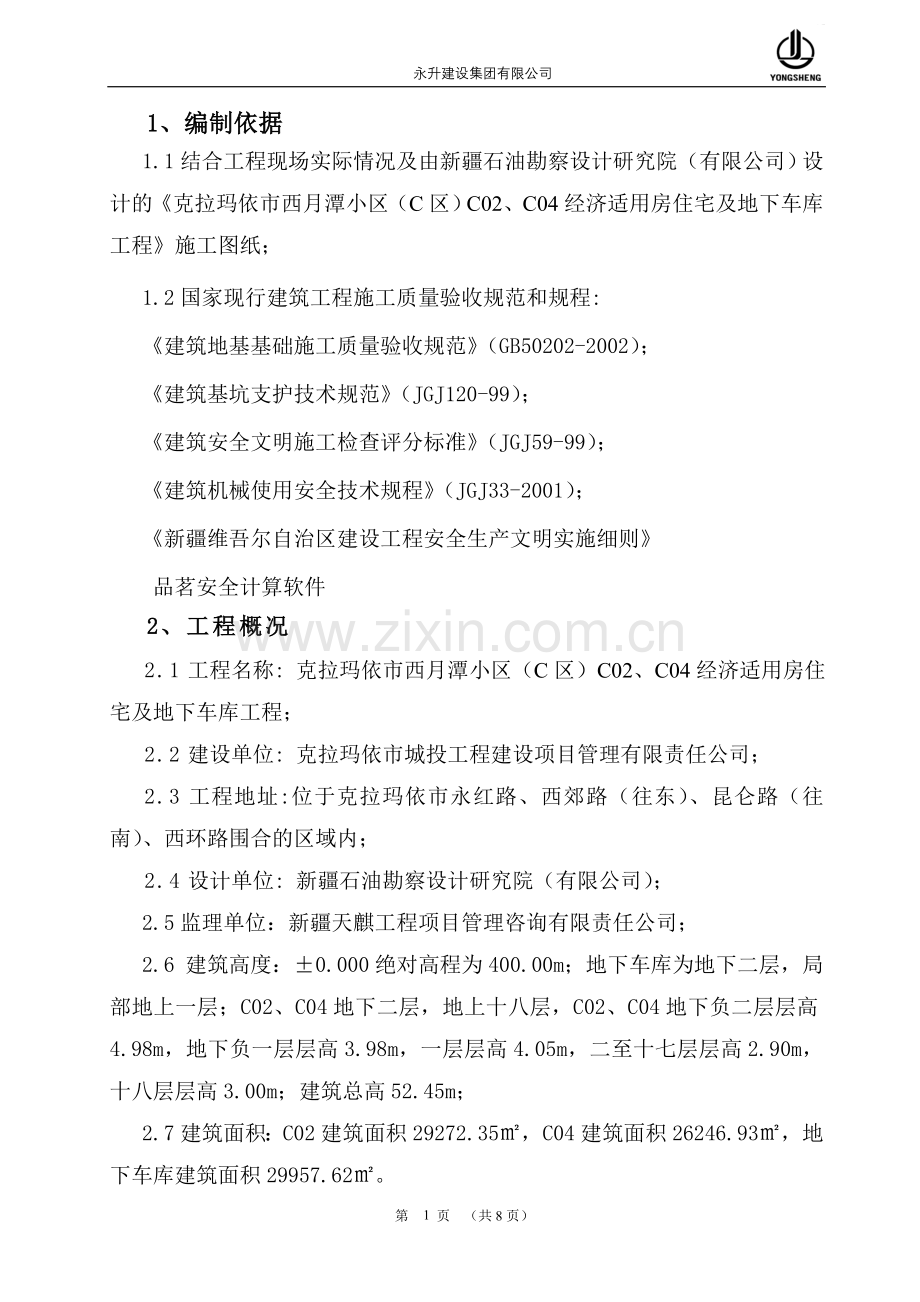

永升建设集团有限公司克拉玛依市西月潭小区（C区）经济适用房C02、C04幢及地下一号车库工程基坑排水施工方案编制人： 审核人： 审批人： 永升建设集团有限公司西月潭小区（C区）经济适用住房工程项目部2011年4月29日1、编制依据1.1结合工程现场实际情况及由新疆石油勘察设计研究院（有限公司）设计的克拉玛依市西月潭小区（C区）C02、C04经济适用房住宅及地下车库工程施工图纸；1.2国家现行建筑工程施工质量验收规范和规程:建筑地基基础施工质量验收规范（GB50202-2002）；建筑基坑支护技术规范（JGJ120-99）；建筑安全文明施工检查评分标准（JGJ59-99）；建筑机械使用安全技术规程（JGJ33-2001）；新疆维吾尔自治区建设工程安全生产文明实施细则 品茗安全计算软件2、工程概况2.1工程名称: 克拉玛依市西月潭小区（C区）C02、C04经济适用房住宅及地下车库工程；2.2建设单位: 克拉玛依市城投工程建设项目管理有限责任公司；2.3工程地址:位于克拉玛依市永红路、西郊路（往东）、昆仑路（往南）、西环路围合的区域内；2.4设计单位: 新疆石油勘察设计研究院（有限公司）；2.5监理单位：新疆天麒工程项目管理咨询有限责任公司；2.6 建筑高度：0.000绝对高程为400.00m；地下车库为地下二层，局部地上一层；C02、C04地下二层，地上十八层，C02、C04地下负二层层高4.98m，地下负一层层高3.98m，一层层高4.05m，二至十七层层高2.90m，十八层层高3.00m；建筑总高52.45m；2.7建筑面积： C02建筑面积29272.35，C04建筑面积26246.93，地下车库建筑面积29957.62。2.8结构形式：住宅部分为剪力墙结构，地下车库为框架-剪力墙结构。2.9车库基底设计标高为：-10.600m，住宅基底设计标高为：-10.800m，设计要求原土开挖深度分别为：11.370m、11.670m；3、施工顺序盲沟位置撒灰线开挖排水清运青砂回填波纹管（镀锌钢管）安装碎石回填夯实密目安全网覆盖 4、施工部署结合本工程施工的实际情况，在土方工程开始前期即进行本基坑北侧的盲沟（排水沟）的开挖工作，随即进行修建集水井、安装波纹管、回填碎石、覆盖密目安全网的工作。4.1 为基坑开挖及后期施工过程中地基中不被地表水流入浸泡，故设置此盲沟。4.2根据本工程施工特点，为了不影响土方开挖施工进度，需要提前开挖盲沟，并派专人负责盲（基坑排水）沟专项施工。4.3本工程土方开挖采用挖机从靠北侧开挖，施工采用10%的纵向坡度系数，开挖形成的坡面采用人工修整至平整，由施人员随开挖随清理，保证排水通畅。4.4人员机械配备：施工小组共5人。包括：车辆指挥员（1人）、普工（3人）、司机（2人）等。机械配备：铁锹、铁锤、水泵、翻斗车、配合挖机等。4.5管理机构：生产副经理：陆忠明技术负责人：杨锋彦技术员：沈志周；安全员：陈庆网；质检员：陆 辉；班组长：韩文学；车辆指挥：蔡 冲5.施工方法5.1施工准备：准备一台CAT320挖掘机，CAT320免爆机一台，两辆16T的双桥车，普工3人；5.2 挖土：先挖好4.0*4.0*3.0m（长*宽*深）的集水井，集水井底标高14.700m，盲沟从最低点（从集水井边上）开始挖土标高为-13.90m，到盲沟西侧端的最高点（标高为-13.000m），纵向坡度为1%；开挖时测量人员及时跟进，沿沟纵向从东向西每5m测点一个，标高往上抬5cm。5.3 沟底清理：用平锹将沟底铲平，大块泥岩、基岩清理干净；5.4 沟底铺青砂：按照1%的坡度要求，进行测量找坡，青砂铺设厚度最薄处为10cm，挖沟时基岩超挖部位保证坡度垫填到位；5.5 波纹管（镀锌管）安装：用抹布擦干净波纹管承接口，然后套上胶圈，再在第二根承接端垫上木板分多次轻敲让承口端插入第一根承接端，在DN200的双壁波纹管（管壁一周钻孔孔径不得小于2cm）孔距10cm；塔吊位置用规格为159*6.0mm长度10m镀锌管代替波纹管，并用规格8mm的钻头钻眼，间距100mm，管纵向安装位置为塔吊基础中心线居中安装，每边5m。5.6 碎石回填：人工用干净的规格为60-80mm碎石回填厚度50cm，往上为20-40mm碎石回填第一次回填至-11.700m标高；第二次回填至滤水层（-8.700m）顺基坑边坡宽度2m。5.7 密目网覆盖：最后用规格为6*1.5m的脚手架用密目安全网覆盖。5.8 建议C02、C04及地下车库基坑西侧设置排水沟，室外设置永久性集水井。5.9开挖、集水井大样见下图：5.9集水井抽水采用DN100的潜污泵抽水，派一人昼夜值班。6.施工安全6.1运输机械：操作人员持证上岗，不得酒后驾驶，转向器、制动器操作灵活。6.2施工作业人员不得在挖掘机的回旋半径范围作业。6.3清土人员在作业时相互之间保持2m以上的距离。6.4进入施工现场严禁吸烟，必须带好安全帽。6.5全体人员应认真执行各工种的安全操作规程及有关规定。6.6施工前，施工负责人要向操作人员做专项技术安全交底。6.7施工人员进入现场要服从安全员的指挥和监督。6.8施工人员进入现场要进行“三级”安全教育。6.9每天班前五分钟，施工负责人必须做施工安全注意事项专项交底。6.10此处施工不进行夜间施工。6.11土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。6.12施工时临边防护搭设到位，并派专人值班避免人员跌落坑中。6.13 施工现场所有施工人员，不戴安全帽严禁进入现场，严禁在施工区域内追逐打闹，酒后上岗。6.14强化现场的安全检查，坚持跟踪管理，现场发现问题及时解决。6.15班前安全活动制度：施工现场每天正式作业前由班组长组织，本班组职工参加，利用作业前进行安全活动，使职工和作业面处于安全状态。6.16安全防护措施：排水井盖好井盖或桥板，基坑外施工人员不得向基坑内乱扔杂物,向基坑下传递工具时要接稳后再松手。6.17机械安全：挖掘机司机持证上岗和按规程操作，并且监督施工人员不得在回旋半径范围。严禁酒后操作，认真执行“三不”；不准在运行中保养；不准设备带病运转；不准超负荷使用。上班前要严格检查防护装置是否可靠和机械运转是否良好，合格后方准进行操作。7.主要管理措施7.1安全管理及防护技术措施7.1.1施工现场执行谁主管、谁负责的原则，工地项目经理对施工现场管理工作全面负责，一切与建设工程施工活动有关的单位 和个人，必须服从管理，必须接受总包单位的统一领导和监督检查。7.1.2施工现场内严禁随地大小便，有意违反，加重处罚。7.1.3进入施工现场所有人员佩戴安全帽。7.1.4基坑边坡边上悬挂警戒牌，并由专职安全负责监测。7.1.5为保证盲沟持续排水，现场备功率30kw的发电机一台。7.1.6基坑土方坍塌应急预案见专项应急预案7.2环境保护措施7.2.1防止扬尘、大气污染措施：在现场出人口设专人清扫车轮，并拍实车上土并用密目网严密遮盖，运载土方最高点不超过车辆槽帮上沿50cm,边缘低于于车辆槽帮上沿10cm，装载建筑渣土或其他散装材料不超过槽帮上沿，禁止沿途遗撒。7.2.2所有垃圾土必须运到垃圾场，不得在其它地方随意卸车。7.2.3所有回填土取土必须根据取土报告指定地点。7.3环境卫生管理措施7.3.1现场环境卫生管理：施工现场要设专人负责整理做到车辆不带泥沙出现场，每天派人洒湿施工现场道路。7.3.2施工现场设置电热水器,保证开水供应或纯净水,不让工人喝自来水。 7.4防止扰民措施7.4.1在土方施工阶段,坚持定期检测噪音，保证噪音低于临界值。7.4.2合理安排施工工序，尽量将噪声污染严重的工序安排在白天。7.4.3对人为活动噪声建立管理制度，特别要杜绝人为敲打、叫嚷，最大限度地减少噪声扰民。8 第 页 （共8页）
