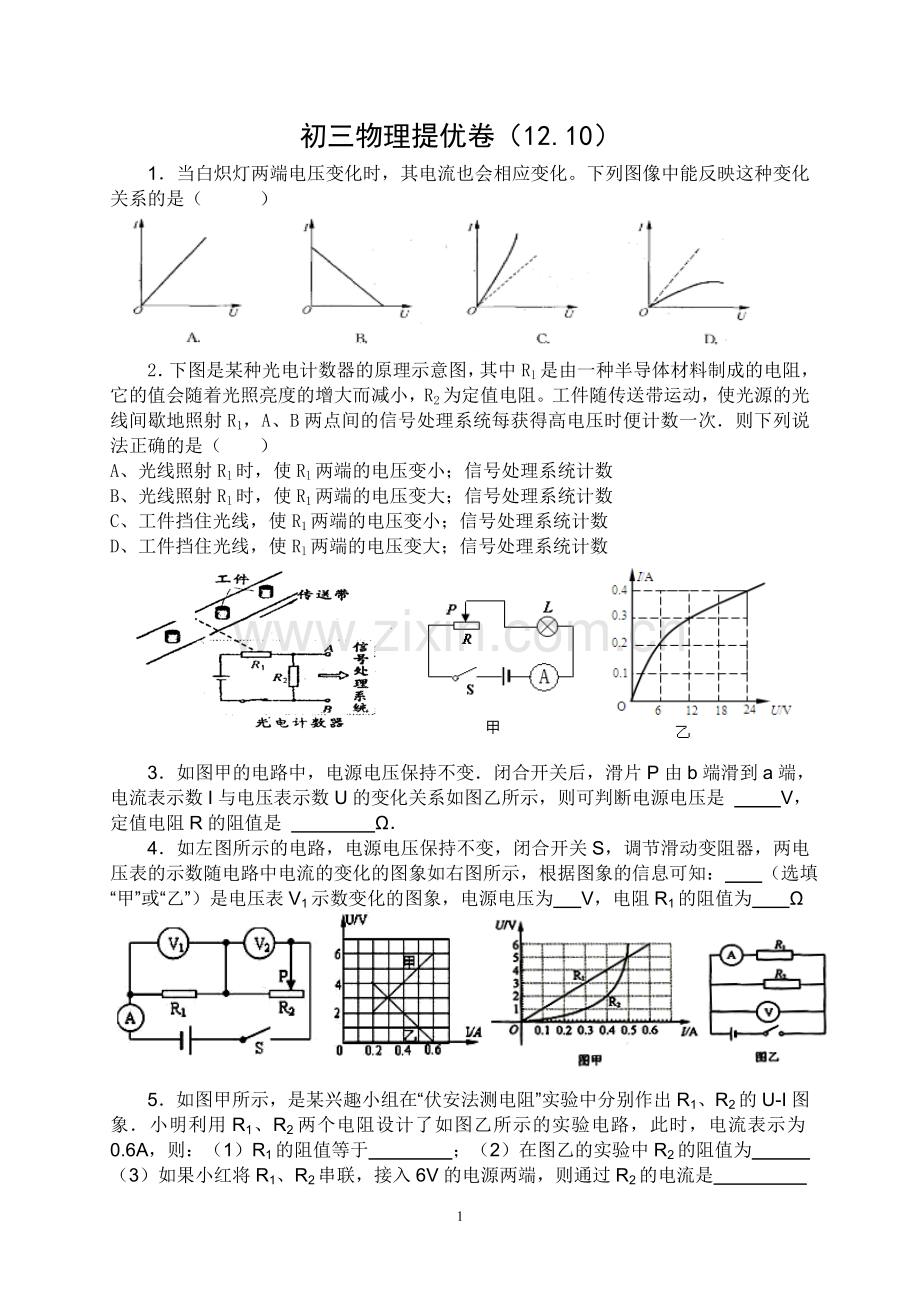

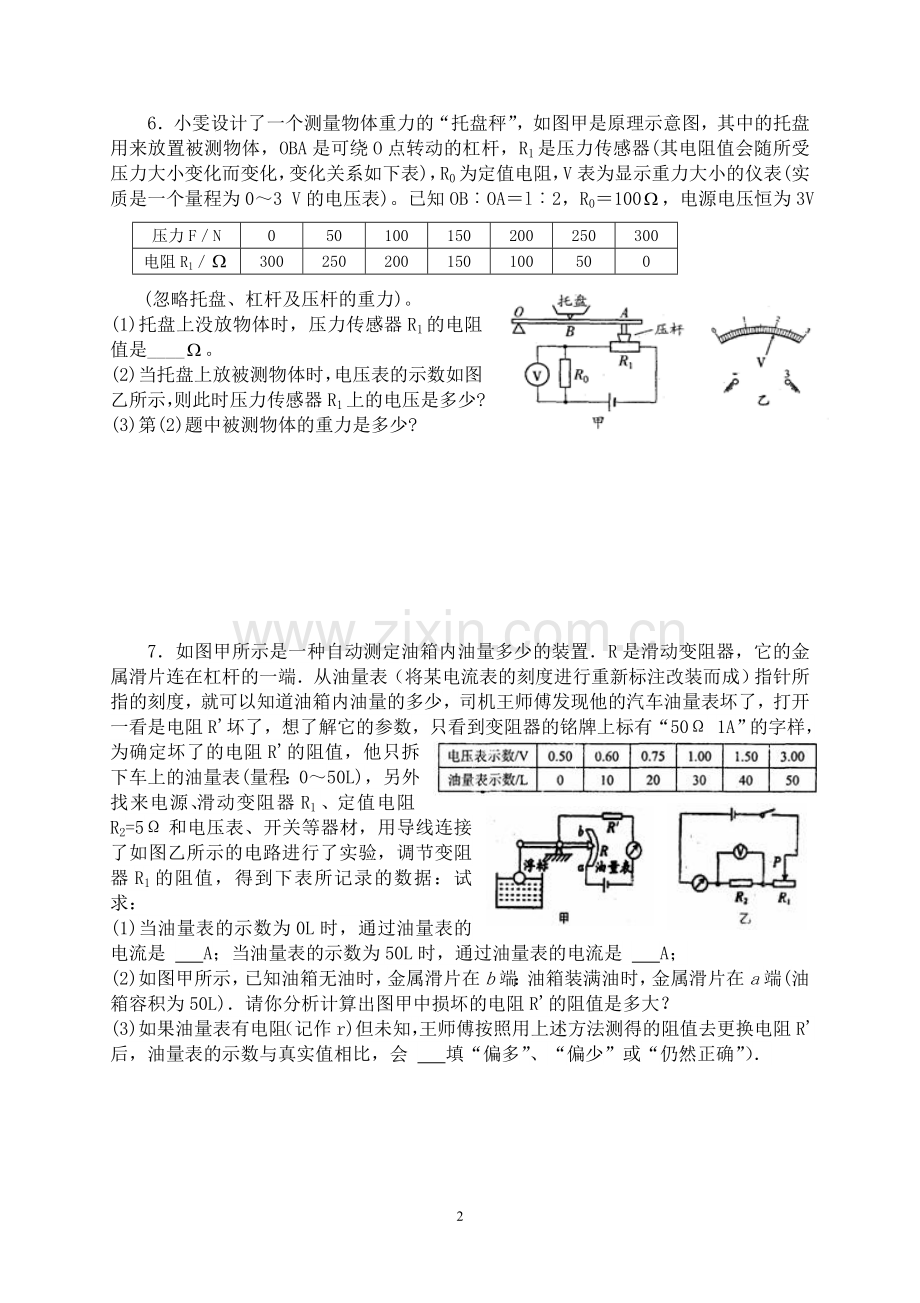

初三物理提优卷（12.10）1 当白炽灯两端电压变化时，其电流也会相应变化。下列图像中能反映这种变化关系的是（ ）2 下图是某种光电计数器的原理示意图，其中Rl是由一种半导体材料制成的电阻，它的值会随着光照亮度的增大而减小，R2为定值电阻。工件随传送带运动，使光源的光线间歇地照射R1，A、B两点间的信号处理系统每获得高电压时便计数一次则下列说法正确的是（ ）A、光线照射Rl时，使Rl两端的电压变小；信号处理系统计数B、光线照射Rl时，使R1两端的电压变大；信号处理系统计数C、工件挡住光线，使R1两端的电压变小；信号处理系统计数D、工件挡住光线，使Rl两端的电压变大；信号处理系统计数3 如图甲的电路中，电源电压保持不变闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是 V，定值电阻R的阻值是 4 如左图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图象如右图所示，根据图象的信息可知： （选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为 V，电阻R1的阻值为 5 如图甲所示，是某兴趣小组在“伏安法测电阻”实验中分别作出R1、R2的U-I图象小明利用R1、R2两个电阻设计了如图乙所示的实验电路，此时，电流表示为0.6A，则：（1）R1的阻值等于 ；（2）在图乙的实验中R2的阻值为 （3）如果小红将R1、R2串联，接入6V的电源两端，则通过R2的电流是 压力FN050100150200250300电阻R13002502001501005006 小雯设计了一个测量物体重力的“托盘秤”，如图甲是原理示意图，其中的托盘用来放置被测物体，OBA是可绕O点转动的杠杆，R1是压力传感器(其电阻值会随所受压力大小变化而变化，变化关系如下表)，R0为定值电阻，V表为显示重力大小的仪表(实质是一个量程为03 V的电压表)。已知OBOAl2，R0100，电源电压恒为3V(忽略托盘、杠杆及压杆的重力)。(1)托盘上没放物体时，压力传感器R1的电阻值是_。(2)当托盘上放被测物体时，电压表的示数如图乙所示，则此时压力传感器R1上的电压是多少?(3)第(2)题中被测物体的重力是多少?7 如图甲所示是一种自动测定油箱内油量多少的装置R是滑动变阻器，它的金属滑片连在杠杆的一端从油量表（将某电流表的刻度进行重新标注改装而成）指针所指的刻度，就可以知道油箱内油量的多少，司机王师傅发现他的汽车油量表坏了，打开一看是电阻R坏了，想了解它的参数，只看到变阻器的铭牌上标有“50 1A”的字样，为确定坏了的电阻R的阻值，他只拆下车上的油量表(量程：050L)，另外找来电源、滑动变阻器R1、定值电阻R2=5和电压表、开关等器材，用导线连接了如图乙所示的电路进行了实验，调节变阻器R1的阻值，得到下表所记录的数据：试求：(1)当油量表的示数为0L时，通过油量表的电流是 A；当油量表的示数为50L时，通过油量表的电流是 A；(2)如图甲所示，已知油箱无油时，金属滑片在b端：油箱装满油时，金属滑片在a端(油箱容积为50L)请你分析计算出图甲中损坏的电阻R的阻值是多大？(3)如果油量表有电阻（记作r)但未知，王师傅按照用上述方法测得的阻值去更换电阻R后，油量表的示数与真实值相比，会 填“偏多”、“偏少”或“仍然正确”）初三物理提优检测卷（12.10）1 电学黑箱内装有电池、红灯和绿灯各一只，它们相互连接，并在箱外露出A、B、C三个接头，电灯的亮灭可在箱外观察到。现用一条导线将A、B连接起来，两灯均未发光；用导线将B、C连接起来，两灯均发光；用导线将A、C连接起来，红灯灭，绿灯亮，试根据上述现象在图示的黑箱内画出电路图。2 图甲所示的电路中，电源电压恒定，闭合开关，改变滑动变阻器滑片的位置，电压表和电流表的示数变化图象如图乙所示，那么，电源电压是 V，定值电阻R0的阻值是 3 有一种半导体材料的电阻值随着温度的变化而明显改变，用这种材料制作的电阻称为热敏电阻。图甲是某热敏电阻的阻值随温度变化的图象，小马同学用该热敏电阻和电压表设计了一只测量范围为0100的水温表，图乙是这个水温表的原理图，图中的电压表量程为03 V；定值电阻R0的阻值为100。当水温达到100时，要求电压表的示数达到最大值。根据图象回答该热敏电阻在100时的电阻值为 ,小马同学将电压表的刻度盘改画为指示温度的刻度盘，如果每l0画一条刻度线，这个刻度盘的刻度 均匀的,改画的水温表刻度盘上的0应该与电压表刻度盘的 位置对应.4 在图甲的电路中, 电源电压为8V且保持不变, 电流表的规格为“00.6A”,电压表的规格为 “015V”, 灯泡上标有“6V 6W”字样,灯泡电流随电压变化关系如图4乙所示. 求:(1) 灯泡正常发光时的电流.(2) 当电流表示数为0.4A时，电压表的示数.(3) 为了保证电路安全，滑动变阻器接入电路中的最小阻值3
