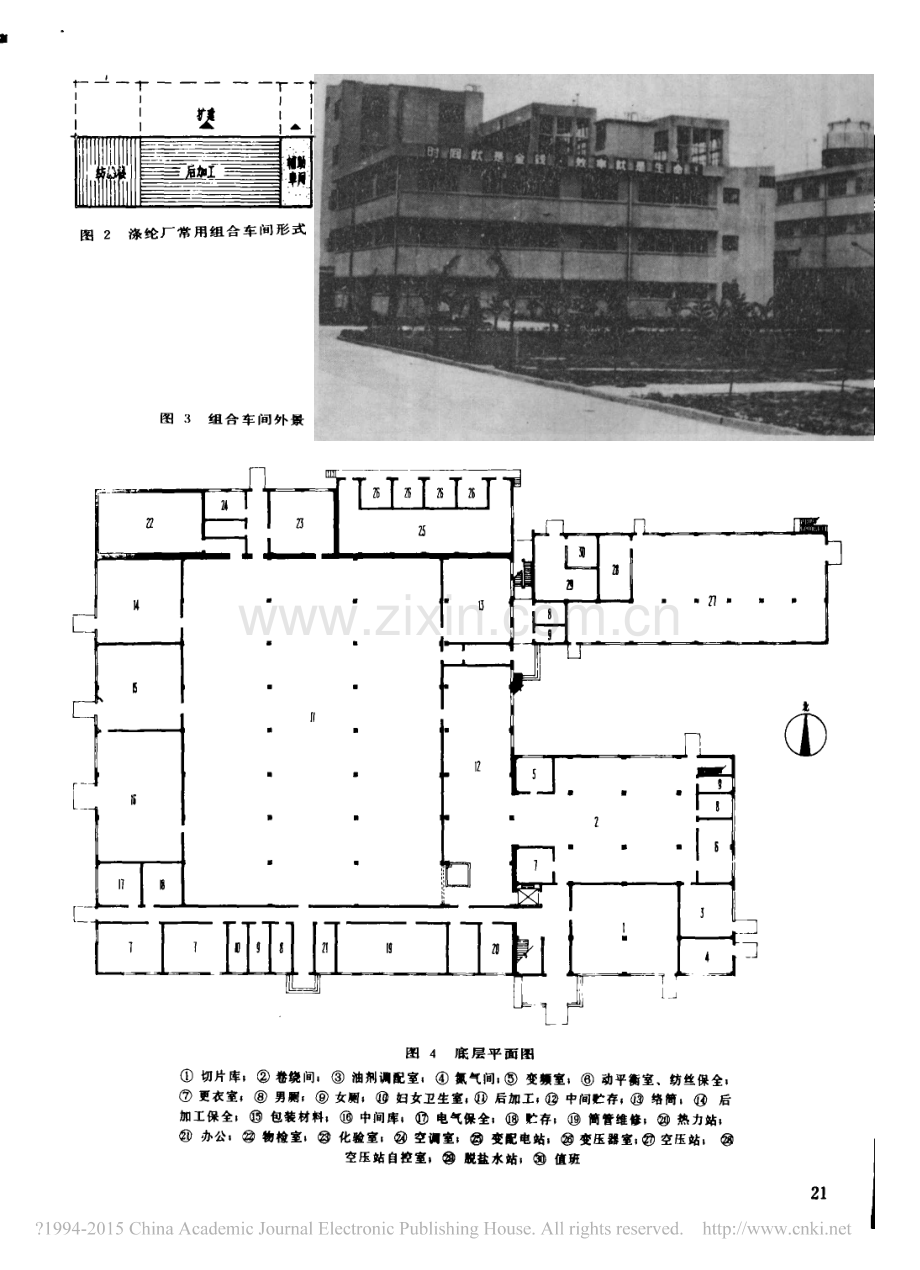

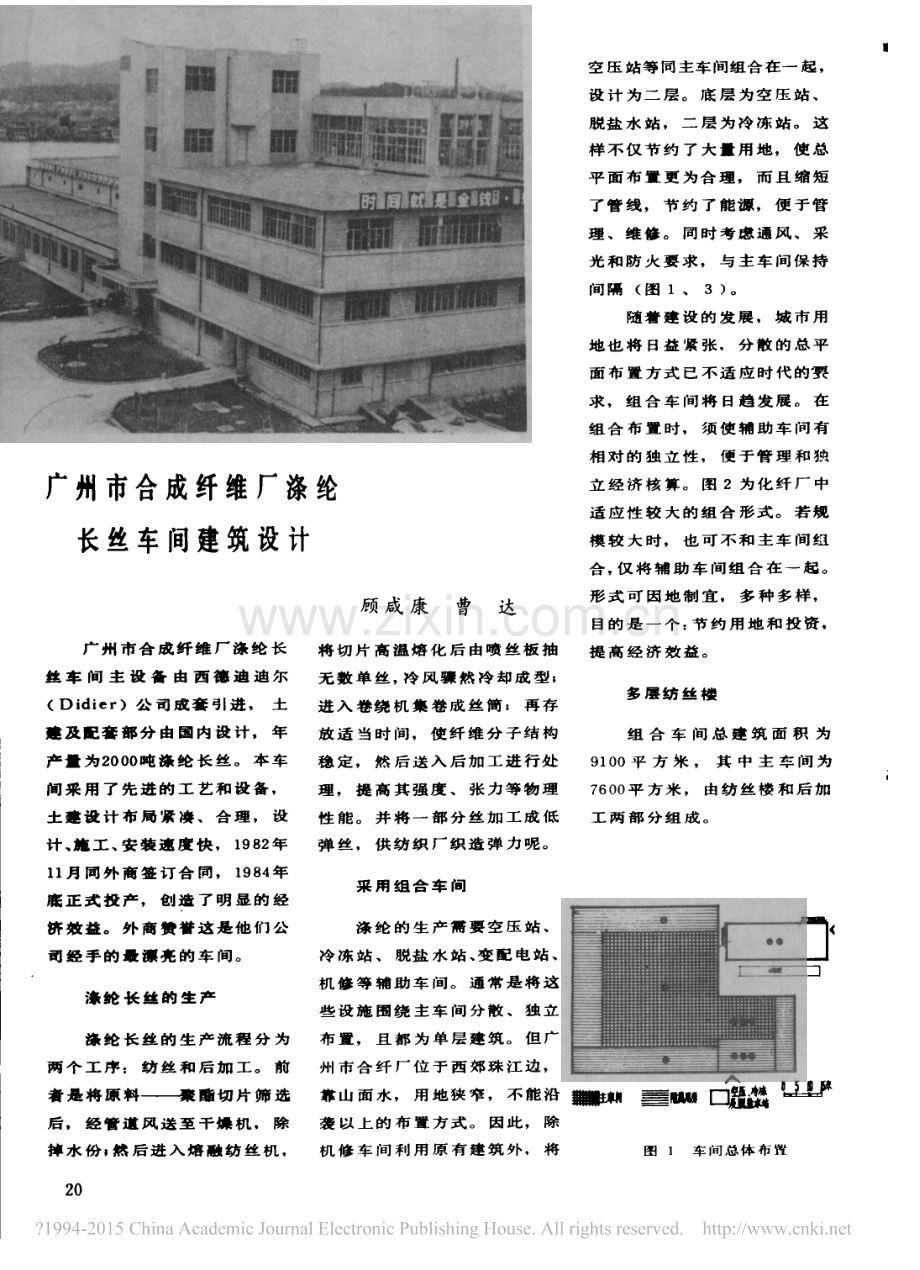

广州市合成纤维厂涤纶长丝车间建筑设计顾咸康曹达广州市 合 成纤 维厂 涤纶长丝 车间主设 备由西 德 迪迪尔(Didier)公司成套引进,土建 及配 套 部 分由 国内设 计,年产 t为2 00 0 吨 涤 纶 长丝。本 车间采用了先进的工艺和设 备,土建设 计布 局紧凑、合理,设计、施工、安 装速度快,19 8 2年1 1月同外商签订合同,198 4年底正 式投产,创造了明显的经济效益。外 商赞誉 这是 他们公司经手的最 漂亮的 车间。将切片高温熔 化后由喷丝板 抽无 数单丝,冷风 骤 然冷却 成型;进 入 卷绕机 集卷成丝筒;再存放 适当时间,使 纤 维分子 结构稳定,然 后送 入后加工进 行处理,提高其强度、张力等 物理性能。并将一 部分 丝 加工成低弹丝,供纺 织厂织造 弹力呢。空压站等同主车间组合在一 起,设计为二层。底 层为空压站、脱盐水站,二层为冷冻站。这样不 仅节约了大 t用地,使总平 面布!更为合理,而 且缩短了管线,节约了能裸,便于管理、维修。同时 考虑通风、采光和防 火要求,与主 车间保持间隔(图1、3)。随着建设的发 展,城市用地也将日益紧张,分散的总 平面布置 方式已不适应 时 代的多求,组 合车间将日趋发展。在组合布置时,须使辅 助车问有相对的独 立性,便于管理和独立 经济核 算。图2为化纤厂中适 应性 较大 的组合 形式。若 规模较大时,也 可 不和主车间组合,仅将辅助车间组合 在一起。形 式可因地制宜,多种多样,目的是一 个:节约用地和投资,提高经济效益。多层纺丝楼组合车间总建 筑面 积为9 1 00平方米,其中主车 间为7 60 0平方米,由纺 丝楼 和 后加工两部分组成。采用组 合车间涤纶长丝的 生产涤 纶 长 丝的生产 流程分为两个 工序:纺丝和后加工。前者是 将原料一一月咬酸 切片筛选后,经 管道 风送 至 干澡机,除掉水 份,然 后进入熔 融纺 丝 机,涤 纶的生产需要空压站、冷冻 站、脱盐水站、变配电站、机修等辅 助车间。通常 是将 这些设 施围绕主车间 分散、独 立布置,且 都为单层建 筑。但广州市合纤厂位于西郊珠 江边,靠山面水,用地狭窄,不 能沿袭以上的布置方式。因此,除机 修车间 利用原有建筑外,将图l车间总体布 置针l|!二一卞一一一 一一了一】坚什l|l l l l l!i L L L L L L L-_一 一一L,_!二二二二三三三三三二三一月如一一 一一一目仙(呈呈呈呈全斥好至至到韶-r r r r r r r一一t 平月 _ _ _ _ _ _ _-一一-一1了”卜卜卜卜一一一一.几月月I I I I I I II I I二二二二三王三=一一-月一几一1 1 1图2涤纶 厂常用组合 车间形式图3组 合车间外景切片库;更衣室;图4底层平面图卷绕间;油剂调配室.氮气间.变倾室.动平衡室、纺丝保全;男侧L包装材料;物检室;女厕;L妇女卫生室L中间库.0电气保全.后加工;中间贮存;O络筒.后加工保全,办公,L贮存.L简管维修,L热力站;化脸室.空调室.。女配电站;L变压器室.空压站.空压站自控室,L脱盐水站,L值班2l图5二层平面图纺丝,切片库;纺丝系组件清洗室;三甘醉清洗室.组件组装.喷丝板检脸室;男胭;女属;更衣.L自动控制室;邸休息室.L后加工空调室;O冷冻站,冷冻站控制室,L维修室;L值班室.0女琳浴室2 2 2!二二钊钊 一一习.l l l可可上1上1L L L_二二二 二二二二 了二 霹霹丁丁5 5 5二丁下下吕吕图6三层平 面图千澡器室;后纺空调自控,干澡纺丝空调自控;空 调保全;办公室;贮截.男胭:女侧皿,.夕.皿呀砰二育 下下一曰月匕山皿遥图7别面图纺丝 工 序为垂直流程,纺丝楼 设 计 或三层厂房。底层主要设卷烧间、切片库(包括筛选)和油 剂调 配 室等。二层装纺 丝 机以及 组 件(纺 丝机的零件)清洗、组装间和自控室等。三层为干操器 室,附有 车间办公室。局部四层 安装 干澡器的附属设 备预结晶器。车间安装两条纺丝生产线,经 过比较,选用5+7.5+5+7.5+5米 踌度,柱 距均7.5米,使柱网减少成7.5X7.5米和5火7.5米两种,既 满 足了设 备 布!,又 减少了柱网类型,有利结 构 和施 工(图4、5、6、7)。用钢格子 楼板分隔空间组织气 流生产要 求卷绕间的温度为22(士1.5),相对湿 度6 5士3%,纺丝间则不高于35。因空调参数不同,以往各 层送回风多自成系统,分别设 置空调室。本车间将 二、三 层的 楼板设计为钢格子板,使一至三层 成为相通的 大空间。经 过处理的低温新 风由底层 卷绕 机下地沟送出,先满足卷绕间的要求,然后气流经格 子楼板升 至二层,调节纺丝间 的沮度,最后由三层顶 部的回风管 返入空调 器,部分 排至 室外。这样 就大大降低了空调能 源消耗和 缩短通风 管 道(图9、1 0)在三楼,利用干澡器之间空 余楼面,安 放集装 箱 式空调器,取消了独 立的空调室,简化了厂房,节约了投资。在纺 丝 机器 加工车间之间擂入9米宽的二层建筑,底层设丝 简中间贮存库及络筒机房,二层为后加 工的空调室。因室由温湿度参数不同,又要方便丝 筒车通行。底 层安 装自动门。大面 积的防火吊顶后加车车间上都有密 如蛛图9纺丝楼 空调 气流组织电梯 合理 布 且 一 梯 三用通常 纺丝 楼在门厅和中间贮 存间内各设一台电梯,前者供一般运 输用,后者 为运 丝筒车专用。但两梯的使用次数均不多,如丝 简车,每 小时内仅用一 次,运 物高程 仅3米。不但电梯使用效率低,造成投资上的浪费,也使厂房结构复杂化。本设计 在纺丝楼内安装了一台载重2吨 的货梯,使其平面 位!合理居中,一台电梯解决三 种用途,充 分发挥效率(图8):1.设备正常 维 修的 重点运 输,2.丝 筒车至 后加工牵伸钢平台的运 输,图l O钢 格子楼 板3.当切片库由起重 设备维 修 或故障时,切片包也可通过电梯提升 到二层倒入料斗.使 生产 免受影响。后加工单 层厂房后加 工主 车间设计 为单层厂房,横向4 8 米由8个6米跨组 成,柱 距1 2米。设 备布置合理紧凑,安装制造 低 弹力丝的牵伸假捻机 及牵 伸 加 捻机各三台。在西端留有扩建 预留地,哲以一 个柱距作保全室和仓库,扩建 时可 改做车间。两侧布置物理检 验、化脸 及 更 衣室等各种辅 助用房。对使用频 繁的房间集中布置,设置走道,避免穿越车间。屋顶 安装带有通风孔的采 光革。网的风管和各种电缆 纵横布t,为保 证生产的空调洁净 要求,在车间上空 安 装了2 10 0多平方米 的吊顶。设 计选用了地方新产品轻质难嫩的石楠玻 瑞 纤维板(厚8毫米),保 证了防火 要求。采用轻钢 龙管悬挂,现场拼装干作业,施工简便快速。为了 吊顶内风管、电缆 维修、管理,另在 梁 下吊设了型钢 维修步道 板。皿顶作法屋顶为刚性防 水,现浇屋面板 上捣4厘 米 厚 细石棍 凝土防 水层,上筑架 空隔热层.防止 凝结水,在屋面板下用4 11 5建 筑胶贴5厘 米厚自熄型.笨乙姗 泡沫 塑料板,分两 层错缝枯贴,消除缝 隙冷桥。
