江苏某小高层住宅施工组织设计.pdf

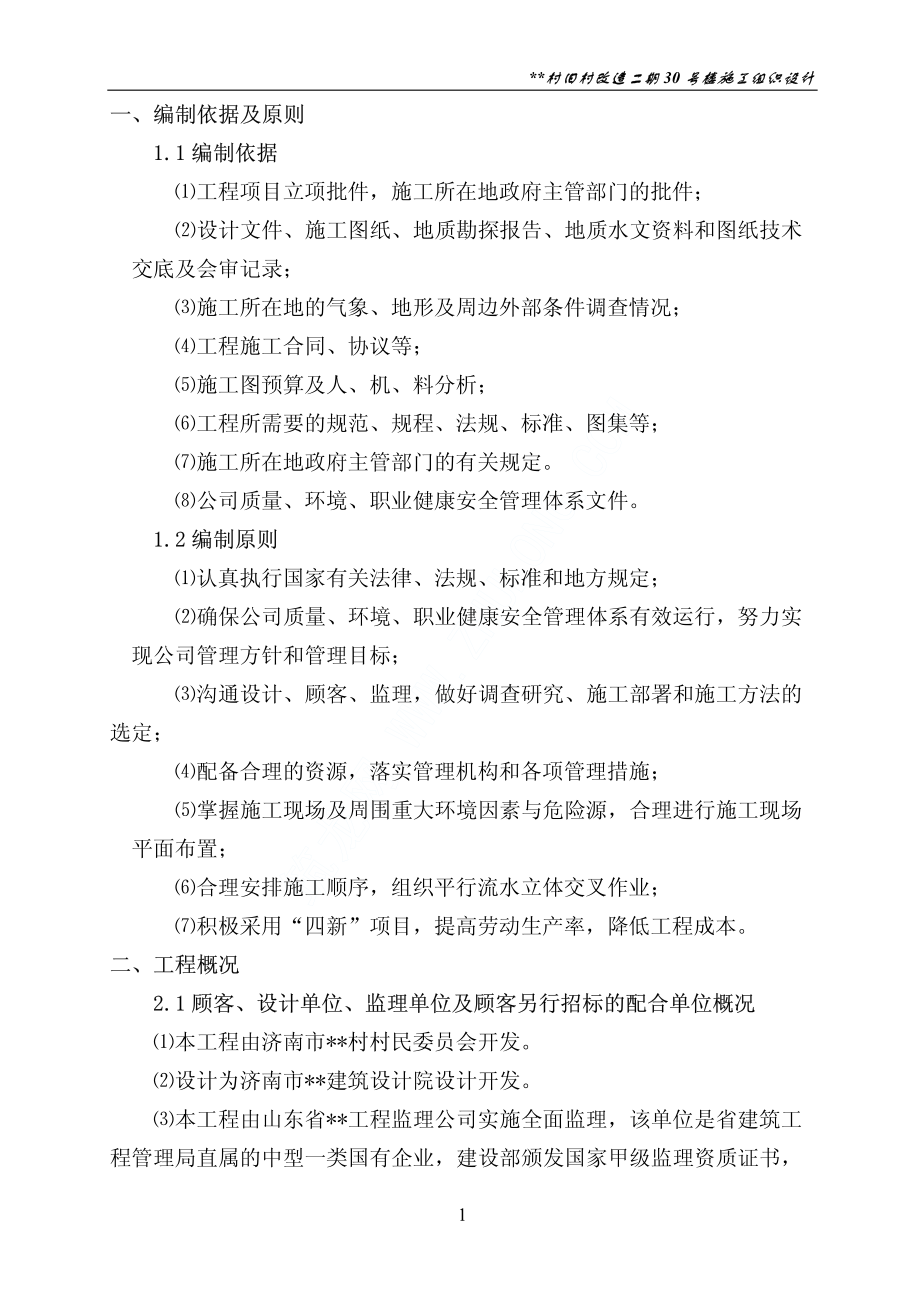

筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 1 一、编制依据及原则一、编制依据及原则 1.1 编制依据 1.1 编制依据 工程项目立项批件，施工所在地政府主管部门的批件；设计文件、施工图纸、地质勘探报告、地质水文资料和图纸技术交底及会审记录；施工所在地的气象、地形及周边外部条件调查情况；工程施工合同、协议等；施工图预算及人、机、料分析；工程所需要的规范、规程、法规、标准、图集等；施工所在地政府主管部门的有关规定。公司质量、环境、职业健康安全管理体系文件。1.2 编制原则 1.2 编制原则 认真执行国家有关法律、法规、标准和地方规定；确保公司质量、环境、职业健康安全管理体系有效运行，努力实现公司管理方针和管理目标；沟通设计、顾客、监理，做好调查研究、施工部署和施工方法的选定；配备合理的资源，落实管理机构和各项管理措施；掌握施工现场及周围重大环境因素与危险源，合理进行施工现场平面布置；合理安排施工顺序，组织平行流水立体交叉作业；积极采用“四新”项目，提高劳动生产率，降低工程成本。二、工程概况二、工程概况 2.1 顾客、设计单位、监理单位及顾客另行招标的配合单位概况 2.1 顾客、设计单位、监理单位及顾客另行招标的配合单位概况 本工程由济南市*村村民委员会开发。设计为济南市*建筑设计院设计开发。本工程由山东省*工程监理公司实施全面监理，该单位是省建筑工程管理局直属的中型一类国有企业，建设部颁发国家甲级监理资质证书，筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 2 可承担各类建设项目监理、技术咨询和人才培训，是山东省内层次高、实力强的监理公司之一。2.2 工程特点 2.2 工程特点 本工程地下一层，地上十一层，顶层为二层一套的跃层式住宅，结构为异型柱框轻-短肢剪力墙。地下一层为平战结合 6 级防空地下室，平时为储藏室，战时为二等人员掩蔽所，地上部分为住宅，采用异型柱框轻-短肢剪力墙结构，钢筋混凝土筏板基础。本工程建筑面积为 12319.75m2，建筑高度 37.65m。本工程楼面除厨房、卫生间、阳台贴地面砖外，其余均为水泥楼面；内墙面厨房间、卫生间、家务室为瓷砖贴面，其余均为白色乳胶漆墙面；外墙在冷桥处贴 30 厚 SB 保温板，除线条、腰线为白色外墙涂料外，其余为贴面砖外墙；屋面为 PVC 卷材防水；分户门为防盗门,内门为普通夹板门；顶棚为水泥砂浆抹面,刷白色乳胶漆。外窗为中空玻璃塑钢窗，阳台采用单玻塑钢全封闭。开竣工日期为 2003 年 8 月 16 日至 2004 年 10月 1 日，工期要求较紧，且质量要求高，因此优选施工班组，保证各班组之间密切配合，合理安排工序，穿插施工，确保该项目的工期和质量要求。2.3 施工地点特征 2.3 施工地点特征 本工程位于济南市*路和*东路之间。所在地冬季干燥少雨，夏季闷热，雨季集中在七、八月份间，地下水位约在+90.5m 左右，基本风压为0.75KN/m3。水电为甲方提供，利用西侧的南北贯通马路来进购材料。因工地靠近居民区，为防扰民，现场采用封闭式施工，以减少噪音。2.4 承包范围及开工、中间验收（交付）和最终交付时间简况 2.4 承包范围及开工、中间验收（交付）和最终交付时间简况 承包施工图纸设计范围内的全部内容。合同工期为：2003 年 8 月 16 日开工，2004 年 10 月 1 日竣工 中间验收：基础工程、主体工程 2.5 主要工作量及分部分项工程简况 2.5 主要工作量及分部分项工程简况 基坑降水工程。级配砂石回填。施工用原材料及周转材料的准备与进场，相关机械的安装等。筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 3 钢筋砼结构施工人员的安排及组织施工。地下结构施工。地下室外墙防水工程、土方回填工程。地上结构工程施工。外墙保温体系施工。屋面工程、楼地面工程。装饰、装修工程。其它收尾零星工程施工及竣工清理。三、施工总体部署 三、施工总体部署 3.1 项目管理目标 3.1 项目管理目标 质量目标：确保达到优良标准。工期目标：2003 年 8 月 16 日开工，2004 年 10 月 1 日竣工。环境目标：水、气、声、渣做到达标排放；注重节约能源和自然资源；创建省级文明工地。职业健康安全文明施工目标：杜绝发生重大人身伤亡事故、火灾、爆炸、机械设备、煤气中毒等事故，事故负伤频率控制最底限度。3.2 施工流水段划分、施工顺序安排 3.2 施工流水段划分、施工顺序安排 整个施工过程以土建工程为主，根据实际情况合理划分施工段，各施工段组织流水施工，各安装工程的预留、预埋、安装、调试与土建工程穿插进行。本工程坚持合理的施工顺序，先地下后地上，做好结构与装修、安装与装修的立体交叉施工，保持均衡生产，为保证质量，提前竣工创造条件。筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 4 四、施工准备与资源配备 四、施工准备与资源配备 4.1 技术准备 4.1 技术准备 4.1.1 组织有关人员熟悉图纸，确定图纸会审和设计交底时间，落实设计存在的问题和解决时间；4.1.2 本工程需要的图集、规范、法规、标准等满足施工使用要求；4.1.3 编制施工预算；4.1.4 制定施工方案、专项安全技术方案编制计划，试验工作计划，“四新”应用计划。专项施工方案：降水施工方案；地下防水工程施工方案；混凝土施工缝留置施工方案；临时用水设计施工方案；专项安全技术施工方案：模板设计与支撑施工方案；脚手架设计施工方案；临时用电施工方案；塔机/双笼电梯安装、拆卸施工方案；重大危险源及重大环境因素管理方案。试验工作计划 试验工作计划详见附表（P67-P68）。“四新”应用计划 钢筋连接采用闪光对焊及电渣压力焊 水平钢筋 18 连接采用闪光对焊，竖向钢筋 18 采用电渣压力焊。外墙脚手架用悬挑脚手架；模板支撑采用 TLC 工具式早拆支撑体系；定型钢模板施工工艺 墙柱模板采用定型钢大模板技术，确保混凝土成型质量达到清水标准。筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 5 计算机应用技术 应用计算机进行平面图绘制、进度计划编制、施工方案编制及资料的打印、管理。4.2 施工现场准备 4.2 施工现场准备 按建筑总平面图对施工现场各控制点、控制线、标高进行复核、交接，建立测量控制网；进行现场临时供电、供水设计；用于生产和生活设施的搭建准备工作，施工现场的总平面布置；办理符合开工条件的有关卫生、环保、交通等手续的准备工作；与顾客、监理单位沟通，了解其内部有关制度及要求。4.3 资源配置 4.3 资源配置 各工种、特种作业劳动力使用计划和进场时间安排；（见附表）主要施工机械设备、计量与检测仪器的使用计划、用具的配备和进场准备工作；（规格和数量见附表）主要消耗材料的数量、品种、规格、计划和进场时间安排；主要周转材料、防护设施的使用计划和进场准备工作；现代信息传递、办公设施的准备工作。4.4 项目管理组织机构 4.4 项目管理组织机构 4.4.1 实行项目经理责任制，建立项目管理网络；筑龙网 M *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 6 项目经理 生产经理 技 术 负 责 人 施 工 员 质检员 资料员 试验员 计量员 安全员 设备管理员 材料员 保管员 预算员 合同管理员 会计员 生活管理员 各 施 工 班 组 工 人 4.4.2 项目部主要成员的岗位管理职责、工作质量要求。1、项目经理管理职责 1、项目经理管理职责 认真贯彻执行公司的管理方针、目标及质量、环境、职业健康安全管理体系文件；执行合同条款，确保项目工程达到合同要求；建立和完善项目部组织机构，明确各类人员职责并对其进行考核；按照公司分解下达的项目管理目标指标制定并落实相关措施以保证其实现；主持项目部工作，对项目质量、环境、职业健康安全管理体系运行全面负责；建立内部沟通渠道，负责外部信息和内部员工反映问题的收集、完善、处理和反馈工作；筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 7 确定资源需求，提供保证体系持续、有效运行的资源；审批质量、环境、职业健康安全管理方案、项目部物资采购计划，并监督贯彻实施。2、生产经理管理职责 生产经理管理职责 协助项目经理努力实现项目部的管理目标，贯彻执行本公司质量、环境、职业健康安全管理体系文件。负责项目部日常生产工作和临设的布置。组织制定与管理体系有关的管理规章制度及办法，保证落实有关法律、法规要求，制定各级管理人员的考核办法并实施考核。协调各级管理人员之间的关系，处理项目施工生产中出现的问题，确保管理体系在项目部的有效运行。及时了解施工中顾客的需求，并制定措施努力满足。做好对各工种的劳动保护工作，具体实施项目部突发事件的应急响应。3、技术负责人管理职责 3、技术负责人管理职责 认真贯彻执行公司的质量、环境、职业健康安全管理体系文件，努力实现项目部的各项管理目标。主持项目技术、质量、环境、职业健康安全管理工作，负责项目质量、环境、职业健康安全管理工作目标的制定、落实。组织或参与编制各类工程施工组织设计及技术措施方案，履行施工方案报审的相关手续。严格按设计图纸组织施工，组织有关人员对设计图纸进行自审、会审，负责图纸或设计变更相关手续。负责做好施工前和施工过程中的施工技术交底、技术复核等工作。负责项目技术文件和技术资料的管理工作，工程竣工后负责技术资料的归档和上报工作。组织收集实际潜在的不合格、不符合、事故及事件，分析原因，必要时制定相应的纠正、预防措施，验证实施结果，并向上传递信息。筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 8 组织相关人员定期对质量、环境、职业健康安全进行检查，做好记录，对检查中发现的问题及时处理，并进行验证。参加对分包方的选定和质量控制工作，组织对分包方进行技术交底，督促检查检验、测量和试验设备的控制。负责具体指导、检查、控制统计技术在项目上的应用。负责不合格品的处置方案的制定。参与对工序的验证，参与工程质量的检查评定，参与基础、主体分部及单位工程预检并协助办理交工手续。工程竣工后，组织进行施工总结。项目经理安排的其他工作。4、项目施工员管理职责 4、项目施工员管理职责 认真贯彻执行本公司质量、环境、职业健康安全管理体系文件。认真审阅图纸，弄清设计意图，参加图纸会审。依据图纸尺寸做好测量、定位、放线工作。负责向班组长进行分项交底，形成记录，并督促施工班组贯彻执行。负责每天收集各工种的施工情况，及时填写施工日记。按合同要求对分包方进场人员、机械、方案等进行验证，形成记录，并督促施工班组贯彻执行。按工程设计变更，及时做好记录。负责在自检互检合格的基础上报监理工程师进行隐蔽验收，并办理签证手续。参加隐蔽工程验收、中间验收和单位工程的竣工交付。协助项目技术负责人、质检员、资料员、安全员等做好相关技术管理工作，对施工中发现的问题及时上报。负责与顾客在工程质量、进度、环保、文明施工方面的问题进行沟通，及时向生产经理传递顾客的意见、抱怨和投诉。负责生产与服务控制程序的运行。负责收集实际或潜在的不合格事件，制定纠正/预防措施、验证措施，并实施验证。5、项目资料员管理职责 5、项目资料员管理职责 筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 9 认真贯彻执行本公司质量、环境、职业健康安全管理体系文件。按管理体系文件的要求，在规定的时间内及时收集、上报、分发相关的记录。负责本项目部信息的收集和整理。负责文件资料的收发、传递、发放以及归档等工作，做到及时、准确、高效。建立本项目的文件清单，和“有效法律、法规及其它要求清单”。收集整理好各项工程技术资料，做到准确、完整。工程竣工后，及时收集整理好工程竣工资料及竣工图，确保资料、图纸齐全、准确，并及时移交档案室，办理好档案移交手续。配合质检员对材料进行取样试验。项目经理安排的其他工作。6、项目预(核)算员管理职责 6、项目预(核)算员管理职责 认真贯彻执行本公司质量、环境、职业健康安全管理体系文件。贯彻执行国家或地方预算定额、施工定额、补充定额和有关现行规定，坚持实事求是，反对高估冒算。参加图纸会审，提出存在问题，及时调整工程预（核）算。了解工程的施工条件、方法及前后工序情况，以施工图为依据，结合施工组织设计编制施工预算，努力提高预算的准确性。及时收集设计变更、编制工程预（结）算书、报总预（决）算员会审，会同建设单位或分包单位办理竣工结算。做好工程用料计划及核算工作，编制材料需用量总计划、月工程材料需用量计划表。参与工程投标及工程合同评审工作。组织收集质量、环境、职业健康安全体系有关的法律法规及其他需求。7、项目材料员管理职责 7、项目材料员管理职责 认真贯彻执行本公司质量、环境、职业健康安全管理体系文件。按照公司程序文件物资管理控制程序，做好对物资供应商的调查筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 10 评价，并在合格物资供应商名单内实施采购。根据预算员编制的“月工程物资需用量计划表”编制“物资采购计划”，对业主提供的材料主动联系，根据工程进度按期组织进场，并协助项目保管员对顾客提供的材料进行验收，及时收集材料的合格证等相应的材料证明。负责不合格材料的退货及更换并加以记录。确保采购物资满足质量、环保及安全方面的要求。8、项目质检员管理职责 8、项目质检员管理职责 认真贯彻执行本公司质量、环境、职业健康安全管理体系文件。负责工程项目的施工质量管理，严格按照现行国家质量标准对工程施工质量进行检查，组织对分项工程质量的评定。参加新开工程的图纸会审、技术交底，参与样板分项（工序）施工的验收，并填写样板记录表，报业主或监理确认。负责对班组的互检和交接检进行检查认可，负责对特殊过程进行监控，并形成记录。负责每天在施工现场循环检查，对发现的问题及时落实整改并进行验证。实施并填写技术复核单，报项目技术负责人签署复核意见。参加隐蔽工程验收、中间验收和单位工程的竣工交付。加强对职工的质量教育，不断提高职工的质量意识。负责产品质量的标识，对纠正、预防措施的效果进行验证。负责收集施工过程中不合格材料信息，并负责立即通知班组停用，同时上报项目技术负责人。工程专业和劳务分包队伍的现场施工进行控制。督促计量员进行装置的检定、标识、使用、维修、保养。负责监督工程物资的检验和试验，工程产品的试验和检验，产品的最终检验并形成产品监视和测量记录。负责工程不合格品的分类、不合格品的控制及不合格品的信息收集。负责工程回访与保修，及对顾客满意度进行调查（每季度进行一次）。筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 11 9、项目安全（资料）员管理职责 9、项目安全（资料）员管理职责 认真贯彻执行本公司质量、环境、职业健康安全管理体系文件。贯彻执行国家现行安全规程及有关操作规程。监督、检查操作人员遵章守纪，对施工全过程的安全实施控制，并做好记录。进行日常巡回检查，掌握安全动态，发现事故苗头并及时采取预防措施，制止违章作业。协助上级部门的安全检查，如实汇报工程项目的安全状况。负责一般事故的调查、分析，提出处理意见，协助处理安全生产重大责任事故，并参与制订纠正预防措施，防止事故的再发生。对施工人员进行安全和文明施工教育，组织特种作业人员参加有关培训、复训和安全技术交底工作。负责施工现场中危险源的辨识、评价、更新、控制。负责专项安全技术方案的编制，实施施工现场各类的安全防护、教育、交底和监督检查。负责对化学危险品的采购、运输、储存、发放和使用情况进行现场控制。对发生的事故、事件逐级上报，组织抢救，保护现场，制定并执行纠正、预防措施。具体负责施工现场的应急准备和响应工作。按劳动保护控制程序要求提供劳动保护资源和场所，并实施监督检查。4.5 施工管理体系框图 4.5 施工管理体系框图 筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 12 项目技术管理体系框图 项目技术管理体系框图 项目经理 技术负责人 土 建 施工员 安 装 施工员 质检员 安全员 材料员 资料员 各施工班组 项目质量管理体系框图 项目质量管理体系框图 政府质量监督部门 分公司质量处 项目经理 生产经理 质检员 技术负责人 土建施工员 安装施工员 各专业班组 筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 13 项目安全管理体系框图 项目安全管理体系框图 政府安全检查部门 分公司安全处 项目经理 生产经理 安全员 技术负责人 土建施工员 安装施工员 各专业班组 五、施工现场总平面布置 五、施工现场总平面布置 施工现场总平面布置尽量考虑利用原有资源，现场布置应经济、合理、运输畅通方便，掌握施工现场及周围环境因素与危险源；施工现场的生产及生活设施的布置应符合文明安全标化要求和公司CI 手册的规定；施工现场总平面布置图详见后附图。六、主要分部分项工程的施工方法 六、主要分部分项工程的施工方法 6.1 施工测量 6.1 施工测量 6.1.1 定标与平面轴线控制网的测定 本项目工程根据业主提供的坐标点，用小三角网法测量主楼四角轴线交汇点，并作为技术复核点与业主的坐标点闭合复核，证明无误。说明辅助轴线控制桩有效，否则重新标定。同时在基础施工阶段及地下结构施工阶段逐步实现由水平投测控制向内控空间网过度。6.1.2 定标与轴线控制的注意事项：筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 14 认真仔细的勘查施工现场及周边条件与环境，仔细审阅建筑总平面图及其结构、建筑施工图纸及相关设计、变更文件，理解设计意图。建立轴线辅助控制桩，基土及周围要有硬度，按测量布置图认真施工。接受业主的坐标控制点必须图文并茂，数据清晰，手续具体；并闭合复核检查确认。辅助轴线控制桩的引测，要经过粗放定位小三角定位其后的基础及地下结构施工前标志与复核严加保护程序。所有测量，现场一人施测，一人复核无误，专用记录、规范标准，不能涂改，现场记录与内业记录符合，数据清晰，当场签字确定。室内整理测量图纸数据，妥善存档备查。6.1.3 高层控制网的测定：根据业主提供的水准点，用 S3 水准仪将高程引测到预先埋设的水平控制点上，水平控制点要求稳定不下沉、不上浮、不被碰撞。6.1.4 轴线传递：采用内控法，在工程内部设制主轴线控制点，即在基础板面的预埋钢板上，刻画辅助线交叉点，每层在相应部位留 150150的放线洞，用 J2 激光经纬仪将主轴线控制点向上引测，控制点的连线即为主轴线控制线，以此测放轴线。同时在主楼外侧引测轴线控制桩以便进行轴线的校核。6.1.5 标高传递 根据施工区段及施工进度，利用建筑物周围的控制桩，将标高引测到轴线控制点的钢板上，以此利用 50m 钢尺进行高程传递。6.1.6 沉降观测：由甲方确定专业测量队伍进行观测。6.1.7 竣工测量：随着工程的进展，本项目工程竣工验收均要及时提前实测竣工位置、收集数据，做到不遗漏、为编制竣工总平面图提供完整依据。6.1.8 保证质量措施 电梯井每层必须有独立的“十字”墨线控制减少误差，且每完成一筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 15 层结构随即在井内壁弹上垂直控制墨线。用于测量轴线的大钢尺除有 MC 标志外，必须要计量检定合格，并应妥善保管，以达到整栋建筑物都使用同一把尺放线。水准仪、经纬仪要按计量要求进行检定合格后才能投入施工使用，并要注意进行妥善保管和使用。每次轴线测量都应由另一人进行复核。6.2 土方工程 6.2.1 基坑开挖 6.2 土方工程 6.2.1 基坑开挖 本工程基坑开挖选用机械由业主安排，施工总承包方主要是做好技术方面的配合工作。现场开挖准备 熟悉现场地形、地貌，邻近建筑及水电供应。清除开挖场地上的障碍物，确定自卸汽车的运土路径。熟悉降水方案，按图纸设计要求做好基坑开挖和降水的协调进行。做好测量放线工作，根据工程的控制轴线严格按方案的放坡系数放坡，并洒灰线，开挖时严格按现场灰线开挖，派人现场看管，防止超挖错挖。施工方法 根据岩土勘察报告和设计图纸，本工程选用第三层残积土作为持力层（基底绝对标高为+89.35m，位于残积土上部）开挖前天然地坪标高为+93.4m，开挖深度约为 4m，根据开挖穿越的土层大多为第二层粉质粘土，选用 1：0.33 的放坡系数。由于基坑四周无动静荷载作用，基坑壁不作加固措施。施工时应分层分段进行，沿基坑长边（即由西向东）方向开挖，竖直方向上将第一层杂填土作为第一层开挖，以下粉质粘土每 1m 作为一次开挖层。机械挖至+89.65m，留 30cm 厚，改用人工挖土。人工挖土：先开挖上面一层，接近坑底时用铲锹铲至设计标高，开挖的土及时运至坑外。人工挖土最后应检查坑壁四周，将不到位的地方及筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 16 时修整。基坑的土方完成后应排干积水和清底，应及时会同甲方、监理单位、设计单位和勘察单位进行验槽，且必须进行钎探。钢钎用 25 圆钢制成，长 2.5 米，钎尖呈 60 度锥状，锤重 10Kg，落锤高度 500mm，每钎入 500mm 记录一次锤击数，最后将钎探记录和结果分析对照天然地基情况而作出鉴定；钎探后的孔要填灌中砂至密实状态；钎点布置详见钎探平面布置图。基坑开挖深度不得超过设计基底标高，如个别超过应由设计单位拿出处理意见进行处理。注意事项 施工中注意好安全，严格按方案和操作规程进行。如发现坑壁有异常情况及时采取加固措施。施工中如有古墓、洞穴、暗沟、断层等与勘察报告不相符的及时向有关部门反应。为防止坑底扰动，基坑挖好后应尽量减少暴露时间，及时进行基础垫层的施工 施工时做好雨天施工准备。夜间施工时，施工现场应有足够的照明设施，在危险地段设置明显的警示标志和护栏。6.2.6.2.2 回填土施工回填土施工 1、级配砂石回填、级配砂石回填 1.1 施工准备 材料 砂、碎石：砂用中砂，石子用粒径为 10-30 的级配石，砂石料中的有机质含量和含泥量都不能大于 5，含水量与最优含水量相比不能大于2。作业条件 基底已按设计要求处理好并办理验槽签证。办理好地基隐蔽验收手续。筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 17 施工前在基坑边坡上打上水平桩，以控制施工标高。确定砂石规格、配合比及最优含水量，每层回填需铺厚度及压实遍数等施工参数，砂子用中砂，石子粒径为 10-30，砂石配合比为 1：1（重量比），每层回填需铺厚度为 1300，15T 碾压振动压路机碾压 6-8 遍。机械设备 砂石回填采用机械碾压压实的施工方法，准备 15T 碾压振动压路机一辆，LZF30 型铲车 3 辆，砂石运输车由材料供方提供，确保满足施工进度要求。场地准备 基坑西侧清理出场地作砂石堆场及砂石搅拌场地，布料时从西侧坡道向下运输。1.2 施工步骤 验槽找平西侧低凹部位振动压实满布 1000 厚砂石混合料振动压实往复施工 1.3 施工工艺 施工前必须基槽清理验收完毕，基坑中无淤泥及松动土层。砂石搅拌采用铲土机拌和。施工时必须按先深后浅的顺序进行垫层施工，局部低凹处地基处理时，必须在高差变化处处理成斜坡，然后在此部位先铺一层 150-300 厚的砂垫层，然后布级配砂石，以防低凹处土层表面局部破坏。垫层每层需铺厚度控制在 1200-1300mm 之间，机械振动碾压，碾压遍数在 6-8 遍，碾压速度不超过 2Km/h。每层垫层压实后都要取样做做干容重及压实系数实验。低凹处处理措施：低凹处先铺一层 150-300 厚的砂垫层，然后布级配砂石，用平板振动器振动密实，每层虚铺厚度为 200-250，直至与标高较高土层同一水平后一同施工。基坑四周排水明沟，采用插入式振动棒进行振捣，此处的级配砂石含水量必须饱和，虚铺厚度不超过振动棒的振动范围，以 600 为宜，振动棒不能插到原有土层，防止扰动。施工中要在西侧预埋无砂管降低地下水待基础防水结束后即可停止降水。1.4 质量标准 砂石等原材料质量、配合比应符合设计要求，砂石应搅拌均匀。筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 18 施工过程中要检查分层厚度、分段施工时搭接部分的压实情况、加水量、压实遍数、压实系数。1.5 安全注意事项 施工现场机械操作人员注意安全，设专人指挥。基坑设安全防护，派专人值班随时注意基坑边坡的稳定状况，以防塌方造成人员伤亡事故。夜间施工照明注意用电安全。2、土方回填、土方回填 2.1 施工工艺施工工艺 所有防水卷材粘贴完毕，并经业主、监理验收合格后，方可进行砖保护墙砌筑。回填土经检查含水率符合施工要求，与最佳含水率之差为-4%2%，本工程将采用场外拌制灰土及商品素土进行回填。基层清理：将基坑底部的所有杂物清理干净，将防水卷材上的附着杂物也一并清理干净。砂浆搅拌：采用 M5 水泥砂浆砌筑，砂浆配合比采用重量比，计量精度水泥为2%，砂控制于5%以内，自投料时间计，搅拌时间不小于15min。将底板四周原有砖代模上的卷材做好 50 厚细石混凝土保护层。砌筑砖墙时应保证上下错缝，不得出现上下通缝。本工程采用的砖保护墙厚度为 120 厚，故砌筑时边砌边用砌筑砂浆将墙体与卷材面间的缝隙填实,砂浆厚度约 15mm。本工程回填土设计为自保护墙向外 800 为 3:7 灰土，其余为素土回填。回填土的分层厚度约为 250mm，为保证分层压实的质量，施工时严格控制打夯速度，不得过快，采用蛙式打夯机时每层土夯压约 34 遍。素土和灰土垫层土料的施工含水量宜控制于最优含水率的 Wop2%的范围内，按施工经验，当土料用手一握成团，松手落地即散时则为最优含水率。筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 19 土及灰土垫层分段施工时，灰土应拌合均匀，并应当日铺填夯实。不得在墙角处接缝，上下两层的缝距不得小于 500mm（见下图一）。土层接缝处应夯实严密，灰土夯实后 3 天内不得受水浸泡。500 500 分层沿基础墙体方向 和墙体垂直方向 图一：基坑回填示意图 11当回填土填到砖保护墙下时，则可继续向上砌筑砖保护墙，并随后进行土方回填。12考虑到土的最后可松性系数，故在进行土方回填时，按施工经验及规范取土的最后可松性系数 K=1.035，即实际所需土方数为理论计算体积的 1.035 倍。2.2 质量检查及其它注意事项质量检查及其它注意事项 对素土、灰土夯实质量检查可用贯入仪检查，通过现场试验以控制压实系数所对应的贯入度为合格标准。压实系数的检验采用环刀取样法。环刀取样时，取样点应位于每层 2/3 的深度处。每层按 2050M 取样一组，且不得少于一组（并附取点平面图）。垫层的质量检验必须分层进行。每层夯压完毕后，应检验该层的平均压实系数。当压实系数符合设计要求后，才能铺填上层土。采用贯入仪或钢筋检验垫层的质量时，检验点的间距应小于 4m，当取土样检验垫层的质量时，每 50100M2应不少于 1 个检验点。砖墙砌筑时不得损坏防水卷材层，如有损坏，应及时进行修补并作加强处理。必须将砖墙与防水层之间的缝隙用砌筑砂浆填实。做好基坑排水措施，防止施工过程中已夯实的回填土受雨水浸泡。筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 20 做好回填土的保温准备工作，如气温降至零下 5 度则停止回填，对未回填的土方和已回填的垫层进行覆盖保温。冬期回填土每层比常温施工减少 20%，其中冻土块体积不超过填土总体积的 15%，其粒径不大于150mm，铺填时冻土应均匀分布，逐层夯实。加强安全防护和自我保护工作，防止高空坠物伤人。进入施工现场必须戴好安全帽，系好帽带。各种施工机械做到专人专用，施工用电由电工统一拉设。11施工现场必须做到随做随清，做到场容整洁。6.3钢筋工程 6.3钢筋工程 钢筋工程是主体结构工程质量中重要的一环，也是结构工程第一道验收关，在事先教育全体作业人员树立精品意识，钢筋工程必须达到优良。1、准备工作、准备工作 做好技术交底和钢筋翻样。钢筋进场后必须经有关技术人员进行外观检查，对材料合格证及材料试验单的核验，无异议后按规定批量现场取样送检复试，合格后书面通知作业组方可使用。钢筋分类堆放，砖砌 300 高地拢，使其离地搁置，插上标识牌。做好各规格钢筋焊接接头的试验工作。对岗位操作人员证书的查验，无证焊接人员必须经培训考试合格后，持证方可上岗作业。2、钢筋的加工、钢筋的加工 2.1 调直:10 以下的盘圆钢筋用卷扬机拉直，冷拉率不宜超过 4%。2.2 钢筋的丈量 钢筋的丈量不宜用短尺量长料，以免在量料中产生累计误差。工作台连接成整体在台上标上刻度线，设置控制断料尺寸的挡板。2.3 下料:钢筋切断机两刀片间的间隙要适当，一般为 0.3mm；活动刀口与固筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 21 定刀口的距离当钢筋直径18 时加间留空 3-4mm。断钢筋时钢筋与刀片基本垂直，避免斜向切筋。下料质量:下料长度允许偏差10mm，钢筋断口不宜有马蹄形及起弯现象。2.4 弯曲成型 I 级钢筋的末端需做 1800弯钩时，其圆弧弯直径不小钢筋直径的 2.5倍，平直部分 2.3d，II 级钢筋的弯曲直径不小于钢筋直径 d 的 4 倍。箍筋的末端作 1350弯钩，平直部分的长度10d。2.5 钢筋堆放 钢筋半成品要分部位、分层、分段和构件名称，按号码顺序堆放，同一部位或同一构件的钢筋要放在一起，并有明显标识，标识上注明构件名称、使用部位、钢筋型号、尺寸、直径、根数、加工简图等，雨天加盖苫布。2.6 钢筋的连接：剪力墙、框架柱钢筋直径16 时采用电渣压力焊连接，16 的采用搭接接头，接头错开率为 50%；框架梁接头采用闪光对焊，当框架梁过长时可在框架梁上增加电弧焊接头。钢筋接头的设置位置宜在构件的最小弯矩处或受力较小部位，不宜设在梁端、柱端的箍筋加密区范围内。2.6.1 钢筋闪光对焊接头 钢筋的对接连接应优先采用闪光对焊，其焊接工艺方法宜按下列规定选择：当钢筋直径较小，钢筋级别较低，在下表规定的范围内可采用“连续闪光焊”；当超过表中规定，且钢筋端面较平整，以宜采用“预热闪光焊”；当钢筋端面不平整，应采用“闪光预热闪光焊”。连续闪光焊所能焊接的钢筋上限直径，应根据焊机容量、钢筋级别等具体情况而定，并应符合下表的规定。筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 22 连续闪光焊钢筋上限直径 焊机容量（KVA）钢筋级别 钢筋直径（mm）160 级 级 25 22 100 级 级 20 18 闪光对焊时，应选择调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。连续闪光焊时的留量应包括烧化留量、有电顶锻留量和无电顶锻留量；闪光-预热闪光焊时的留量应包括：一次烧化留量、预热留量、二次烧化留量、有电顶锻留量和无电顶锻留。调伸长度的选择应随着钢筋级别的提高和钢筋直径的加大而增长。烧化留量的选择，应根据焊接工艺方法确定。当连续闪光焊接时，烧化时间应较长。烧化留量应等于两根钢筋在断料时切断机刀口严重压伤部分（包括端面的不平整度），再加 8mm。闪光-预热闪光焊时，应区分一次烧化留量和二次烧化留量。一次烧化留量等于两根钢筋在断料时切断机刀口严重压伤部分，二次烧化留量不应小于 10mm。预热闪光焊时的烧化留量不应小于 10mm。需要预热时，宜采用电阻预热法。预热留量应为 1-2mm，预热次数应为 1-4 次；每次预热时间应为 1.5-2s，间歇时间应为 3-4s。顶锻留量应为 4-10mm，并应随钢筋直径的增大和钢筋级别的提高而增加（其中有电顶锻留量约占 1/3）。变压器级数应根据钢筋级别、直径、焊机容量以及焊接工艺方法等具体情况选择。在闪光对焊生产中，当出现异常现象或焊接缺陷时，宜按下表查找原因和采取措施，及时消除。闪光对焊异常现象、焊接缺陷及消除措施 异常现象和焊接缺陷 措 施 烧化过分剧烈并产生强烈的爆炸声 1、降低变压器级数 2、减慢烧化速度 筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 23 闪光不稳定 1、清除电极底部和表面的氧化膜 2、提高变压器级数 3、加快烧化速度 接头中有氧化膜、未焊透或夹渣 1、增加预热程度 2、加快临近顶锻时的烧化程度 3、确保带电顶锻过程 4、加快顶锻速度 5、增大顶锻压力 接头中有缩孔 1、降低变压器级数 2、避免烧化过程过分强烈 3、适当增大顶锻留量及顶锻压力 2.6.2 钢筋电渣压力焊接头 电渣压力焊可采用交流或直流焊接电源，焊机容量应根据所焊钢筋直径选定。焊接夹具应具有刚度，在最大允许荷载下应移动灵活，操作便利。焊剂筒的直径应与所焊钢筋直径相适应。电压表、时间显示器应配备齐全。电渣压力焊工艺过程应符合下列要求：焊接夹具的上下钳口应夹紧于上、下钢筋上；钢筋一经夹紧，不得晃动。引弧宜采用铁丝圈或焊条头引弧法，亦可采用直接引弧法；引燃电弧后，应先进行电弧过程，然后，加快上钢筋下送速度，使钢筋端面于液态渣池接触，转变为电渣过程，最后在断电的同时，迅速下压上钢筋，挤出熔化金属和熔渣；接头焊毕，应停歇后，方可挥手焊剂和卸下焊接夹具，并敲去渣壳；四周焊包应均匀，凸出钢筋表面的高度应大于或等于 4mm。电渣压力焊焊接参数应包括焊接电流、电压和通电时间并应符合下表的规定。不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间可延长。电渣压力焊焊接参数 焊接电压（V）焊接通电时间(s)钢筋直径（mm）焊接电流（A）电弧过程U2.1 电渣过程U2.2 电弧过程 t1 电渣过程 t2 14 200-220 35-45 22-27 12 3 筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工组织设计号楼施工组织设计 24 16 200-250 14 4 18 250-300 15 5 20 300-350 17 5 22 350-400 18 6 25 400-450 21 6 在焊接生产过程中焊工应进行自检，当发现偏心、弯折、烧伤等焊接缺陷时，宜按下表查找原因和采取措施，及时消除。电渣压力焊接头焊接缺陷及消除措施 焊接缺陷 措 施 轴线偏移 1、矫直钢筋端部；2、正确安装夹具和钢筋；3、避免过大的顶压力；4、及时修理或更换夹具 弯折 1、矫直钢筋端部；2、注意安装和扶持上钢筋；3、避免焊后过快卸夹具；4、修理或更换夹具 咬边 1、减小焊接电流；2、缩短焊接时间；3、注意上钳口的起点和止点，确保上钢筋顶压到位。未焊合 1、增大焊接电流；2、避免焊接时间过短；3、检修夹具，确保上钢筋下送自如。焊包不匀 1、钢筋端面力求平整；2、填装焊剂尽量均匀；3、延长焊接时间，适当增加熔化量。气 孔 1、按规定要求烘培焊剂；2、清除钢筋焊接部位的铁锈；3、确保焊缝在焊剂在焊剂中合适埋入深度 烧 伤 1、钢筋导电部位除净铁锈；2、尽量夹紧钢筋。焊包不满 1、彻底封堵焊剂筒的漏孔；2、避免焊后过快回收焊剂。3、基础筏板钢筋的施工、基础筏板钢筋的施工 3.1 施工顺序 筑龙网 WWW.ZHULONG.COM *村旧村改造二期村旧村改造二期30号楼施工
