单片机样卷4
一、 填空题：（每空1分，共26分）
1. T0中断服务程序入口地址______，INT1中断入口地址_____，串口中断入口地址________。
2. P3.2的第二功能_________，P3.5第二功能_______，P3.7第二功能_________。
3. 已知IP=00H，中断源INT1、T2、T0中断优先由高到低顺序为______、_______、______。
4. RETI属于___________语句，DIV属于______语句。（填“指令”或“伪指令”）
5. /EA引脚的功能为___________，/PSEN引脚功能为__________。
6. 将89D转换为16进制数为________，其BCD码为________。
7. 8051单片机共有_______条引脚，其中4个并行接口占用了_________条。
8. 已知SCON=90H，则串口工作于方式___，并且_______（允许、不允许）接受数据。
9. DB伪指令的功能为_________，SWAP指令的功能为__________，ANL指令功能为_______。
10. 指令语句MOV A，#10源操作数的寻址方式为_____，执行完该指令后，A中的内容为____。
11. 已知晶振频率为12MHZ，则机器周期为____，时钟周期为______。
二、指出下列指令的错误，说明错误原因。（每题1分，共5分）
MOV #0，A
MOV A，#1234H
MOV R8，A
MOV @R2，45H
MOV A，1234H
三、程序分析题：（1题2分，2题6分，3题10分，共18分）
1. 已知A=34H，B=10，执行指令DIV AB后，A、B中内容分别为多少？
2. 已知A=C3H，R0=9AH，执行指令ADD A，R0后，A，R0，C，AC，OV，P内容？
3. ORG 0100H
DB 01H，10，79H
TAB：DB 37H，45H
DD：1234H，0FH，7EDH
MAIN：MOV DPTR，#TAB ；指令1
MOV A，#1 ；指令2
MOVC A，#@A+DPTR ；指令3
1） ORG指令属于_______语句（指令、伪指令）。其功能为__________。
2）经编译后，单片机ROM0100H单元内容为_____，0105H单元内容为_____，0109H单元
内容为_____。
3）执行指令1后DPTR中内容_______，该指令源操作数寻址方式为_______；执行指令3后，A中内容为______，DPTR中内容为__________，该指令源操作数寻址方式为__________。
四、程序设计：（共51分）
1.编程要求从片外RAM1234H单元取一个数据，对其进行取反，结果送入片内第二组工作寄存器R4中。（7分）
2.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17. 已知晶振频率为6MHZ，使T1工作于方式0，延时
18. 2ms。（7分）

3.
19.

20.
编程将片外RAM20H~30H单元内容相加，把最后的结果送片外RAM31H~32H。（7分）
4.编程实现DPTR中内容减1（7分）

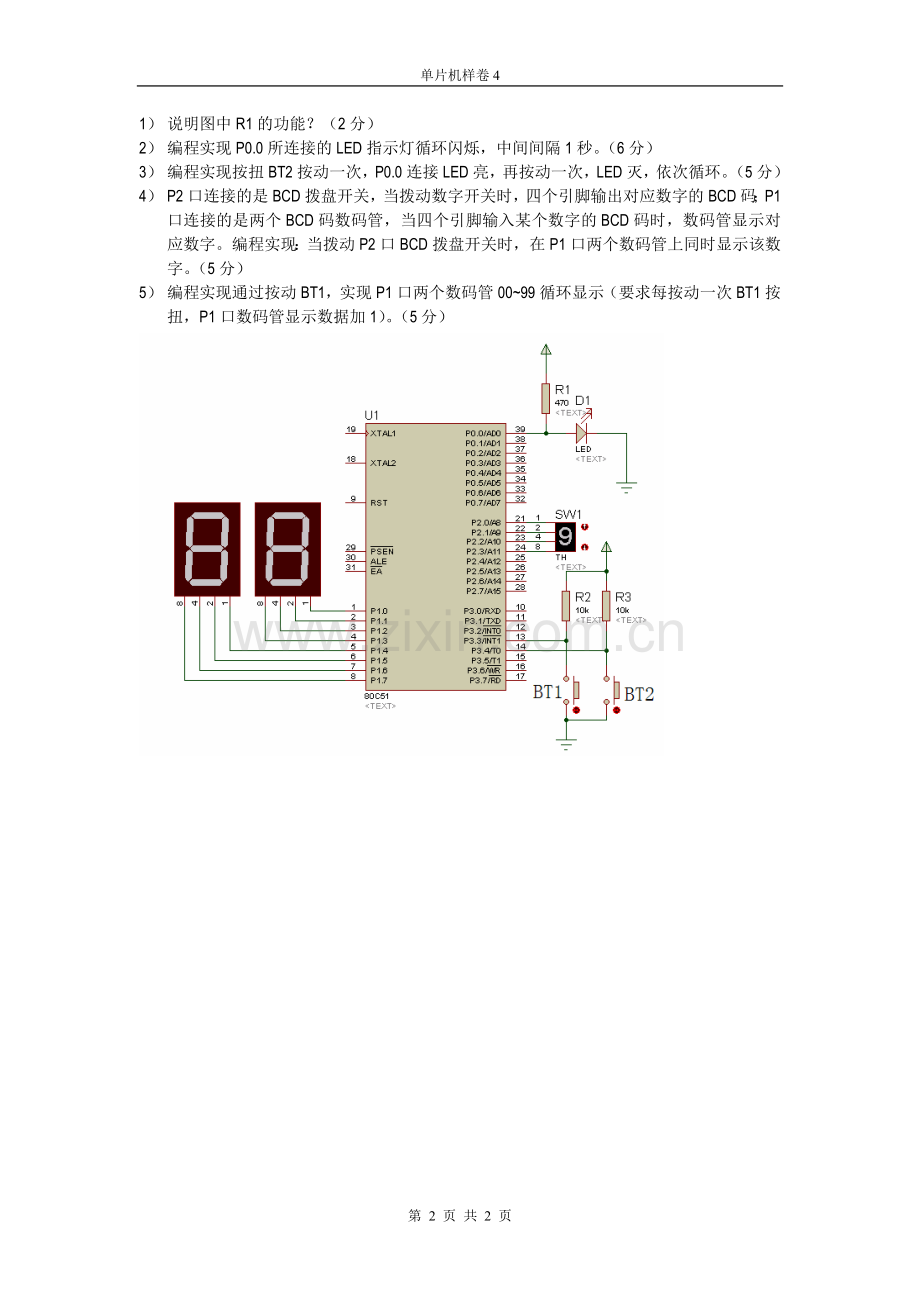

5.假设系统的晶振频率为6.144MHZ，读图完成题目要求：
1） 说明图中R1的功能？（2分）
2） 编程实现P0.0所连接的LED指示灯循环闪烁，中间间隔1秒。（6分）
3） 编程实现按扭BT2按动一次，P0.0连接LED亮，再按动一次，LED灭，依次循环。（5分）
4） P2口连接的是BCD拨盘开关，当拨动数字开关时，四个引脚输出对应数字的BCD码；P1口连接的是两个BCD码数码管，当四个引脚输入某个数字的BCD码时，数码管显示对应数字。编程实现：当拨动P2口BCD拨盘开关时，在P1口两个数码管上同时显示该数字。（5分）
5） 编程实现通过按动BT1，实现P1口两个数码管00~99循环显示（要求每按动一次BT1按扭，P1口数码管显示数据加1）。（5分）
