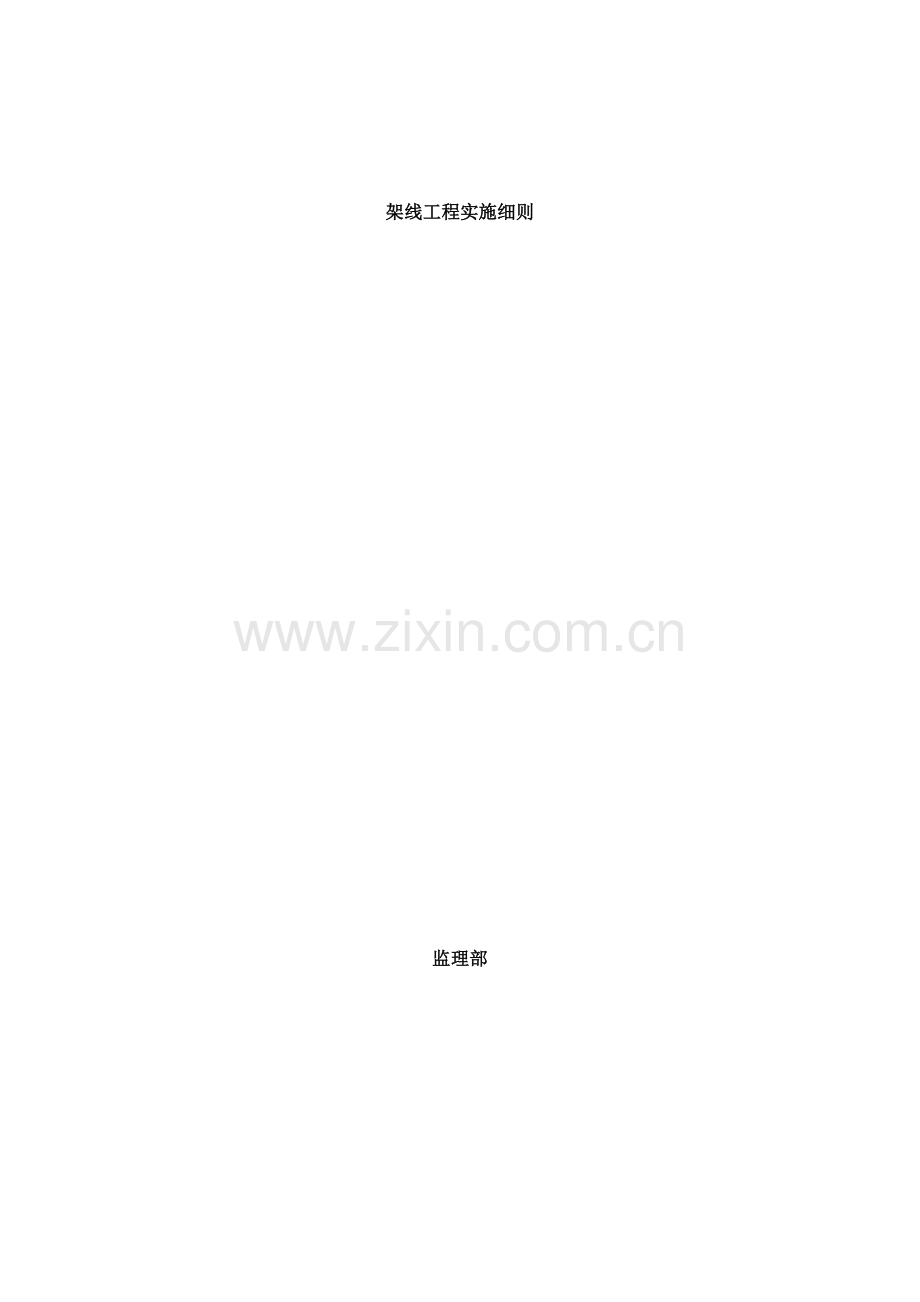

1、资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。架线工程实施细则监理部批 准: 审 核: 编 制: 目 录1、 总则2、 监理工作名称3、 编制、 审核与批准4、 工程概况与工程特点5、 监理工作的内容与范围6、 编制依据7、 监理工作的控制要点与目标值 8、 监理用表与记录9、 监理工作的方法与措施10、 光缆安装要点11、 影响工程质量( 安全) 的通病现象12、 导地线压接旁站人员和钢号对照表附录1 : 输电线路工程与施工监理质量控制标准、 检查方法与检测类别及影响工程施工质量( 安全) ”通病”的预控和监控主要方法和措施( 附后) 附录2: 旁站监理记录表、 导地线压接旁
2、站记录表( 附后) 1 总 则1.4 项目监理单位应公正、 独立、 自主地开展监理工作, 维护建设单位和承包单位的合法权益。1.5 各级监理人员执业工作除应按本”细则”要求进行外, 还应符合国家现行的强制性规范, 标准的规定。1.6 本”细则”在实施过程中, 将做必要的修改增删。2 监理工作名称3 编制、 审核、 批准3.2 审核: 总监理工程师: 王和4、 工程概况与工程特点4.1 线路路径主要自然地理状况 4.2 设计的气象条件 4.3 线路主要结构本标段工程项目是由土石方、 基础、 组塔、 架线、 接地、 防护等工程组成。4.3.1架线工程4.3.1.1导线 本工程施工四、 五、 六标段
3、的一、 二回导线采用6LGJ-300/40钢芯铝绞线。 每相导线采用六根子导线, 分裂间距为375mm, 子导线外接圆直径为750mm。 三相导线采用等边倒三角形布置,导线相间距离为6.7m。4.3.1.2地线4.3.2导地线防震 六分裂导线安装阻尼型间隔棒后具有一定阻尼消震作用。根据设计规程规定, 分裂导线采用阻尼间隔棒时, 档距在500m及以下, 可不再采用其它防震措施。当档距500m时, 每档导线两端各安装防震锤。 OPGW光缆防震措施按光缆设计要求进行安装。、 普通地线GJ-80可采用FG-70防震锤, 分流线LBGJ-120-40AC可采用FD-3的防震锤。4.3.3.绝缘子配合 直
4、线塔采用V型合成绝缘子串。型号为210Kn、 300kN。 耐张塔采用双联300KN级的耐污型瓷或玻璃绝缘子。进出线档耐张串采用双联160kN耐污型瓷绝缘子, 跳线串采用100kN合成绝缘子。 地线绝缘子配合, 直接接地的地线悬垂及耐张金具采用单联组合型式, 非直接接地的悬垂及耐张金具采用双联组合型式。5 监理工作内容及范围 根据监理合同, 标段项目监理部, 对所监理的各施工标段的导地线架设、 附件安装工程的设计, 开工准备施工、 运行进行全过程监理。6 编制依据6.1 6.2 本工程设计文件与施工图纸。6.3 110-500kV架空送电线路施工及验收规范。( GB-50233- ) 6.4
5、110-500kV架空电力线路工程施工质量及评定规程。( DL/T5168- ) 6.5 中华人民共和国国务院令第279号建设工程质量管理条例。( 1月30日) 6.6 中华人民共和国国务院令第393号建设工程安全生产管理条例。( 11月24日) 6.7 施工过程中的有关文件( 施工图会审、 技术交底纪要、 设计变更等) 。6.8 建设单位及上级单位对工程项目所下达的文件、 通知等。6.9 6.11建设工程监理规范( GB50319- ) 6.12 建设工程监理规范实施细则( 试行) DB22/300- ,JL0124- 6.13质量、 环境、 职业健康安全管理体系文件( QB/JDSC01-
6、 ) (吉能电力建设监理公司)6.14 跨越电力线路架线施工规程6.15 电力建设安全工作规程( 第二部份: 架空电力线路) ( DL5009.2- ) 6.16架空送电线路导线及避雷线液压施工工艺规程( SDJ226-1987) 6.17超高压架空输电线路张力架线施工工艺导则( SDJJS2-1987) 7 监理工作的控制要点及目标值 7.1 工序质量控制要点7.1.1、 监理工程师要清楚工程质量控制项目的类别性质(1)关键项目: 影响线路工程性能、 强度、 安全性和可靠性的且不易修复和处理的项目。(2)重要项目: 系指影响线路工程结构尺寸但可修补和返工处理的项目。(3)一般项目: 系指一般
7、不影响施工安装和运行安装安全的项目。(4)外观项目: 系指显示工艺水平、 环境协调及美观的项目。7.1.2、 质量控制要点(1)导地线架设, 关键项目的单元工程必须100%地达到优良级标准; 重要项目、 一般项目和外观项目必须100%地达到合格标准( DL/T5168- 110-500Kv架空电力线路工程施工质量及评定规程) (2) 分项工程( 检验批) 中的单元工程100%达到合格级标准, 抽查百分数的单元工程中80%达到优良级标准。(3) 分部工程中的分项工程100%合格, 80%以上达优良级标准, 抽查百分数的分部工程中80%以上达优良级。(4) 单位工程中分部工程100%合格, 并有8
8、0%以上达优良级标准。抽检百分数, 优良数达到80%及以上。7.1.3、 按工序进行质量控制的标准、 方法见附录1500KV霍通沙送电线路工程监三标段工程施工质量控制标准、 方法与措施。7.2 工程造价控制要点1、 以委托监理合同及业主授权委托书确定的范围为监控对象, 重点是以静态投资为控制目标, 加强对动态投资的管理。2、 线路各分项工程专业监理人员负责工程有效工量的计量和审核。对超出图纸部分的施工不予计量, 对不合格项目严禁计量, 未经专业监理签字, 总监理工程师不再工程款支付申请表上签字。未经总监理工程师签字建设单位不支付工程款, 不进行竣工验收。( 中华人民共和国国务院令第279号建设
9、工程质量管理条例 1月30日) 7.3 进度控制要点(1) 监理工程师要协助业主安排的工程总进度计划, 对项目监理部工程一级网络计划的编制提出专业方面的相关意见。审核施工单位编制的施工进度二级网络计划。(2) 坚持按进度控制要求, 定期向监理部报告施工队施工进度, 并及时协助其纠正进度偏差。7.4 安全文明施工控制要点(1) 项目监理工程师要认真审查项目经理部提报的施工组织设计中的安全技术措施或者专项施工方案是否符合工程建设强制性标准, 并对其提出相应的意见。(2) 各级监理人员在实施监理的过程中, 发现存在安全事故隐患的, 要立即要求施工单位整改; 情况严重的应当要求施工单位暂时停下施工,
10、并及时报告总监理工程师或建设单位。”施工单位拒不整改或不停止施工的, 工程监理单位应当及时向有关主管部门报告。( 中华人民共和国国务院令第393号建设工程安全生产管理条例 11月24日) (3) 各级监理人员要按照条例”一审、 二看、 三报告”原则, 对施工单位安全施工状态和措施进行监控; 要积极督促其安全作业行为, 监督”施工组织设计”中安全措施的执行。(4) 依照相关条例和规定, 有权对施工单位安全严重违规、 违纪、 拒不整改的行为进行处罚。(5)各施工队( 组) 必须做好施工场地限定范围内的环境保护、 安全防火管理, 转场时必须做到”坑平场净”文明撤场。对于粗放式的施工行为, 各级监理人
11、员应加以纠正制止; 对于三次以上局部整改的施工队( 组) , 要记录在案, 将给予相应的经济处罚。(6)线路施工”安全控制”见附录1、 附录2。7.5 合同管理的控制要点(1) 总监理工程师全面负责委托监理合同的实施。监督施工合同的实施, 纠正施工单位执行”合同”可能出现的偏差。(2) 各施工段监理工程师监督施工队( 组) 对”施工合同”的实施, 必要时, 随时向总监报告。(3) 要严格遵守”合同”中有关的时限要求。见附录37.6 信息管理的控制要点(1) 各级监理人员( 特别施工段) 要及时记录、 整理, 提报详实准确监理控制的信息资料, 要督促施工队( 组) 整理相关的施工记录、 资料。从
12、而为工程记录留存完整的历史资料。(2) 副总监理工程师负责监理资料的收集、 整理, 并组织归档和向业主移交工程监理资料档案。7.7 监、 承双方必须共同遵守、 执行的质量控制制度、 程序。(1) 必须遵守和执行的质量控制制度。a) 施工图设计文件审查制度; b) 工程质量监督制度; c) 工程质量检测制度; d) 工程质量保护制度; e) 有关工程质量控制方面的相关规定、 要求等; f) 500千伏霍通沙送电线路工程监理三段监理旁站管理办法。(2) 质量控制执行的程序必须按照本细则第”7”部分监理工作程序中有关部分执行。(3) 质量控制方面的制度、 程序、 旁站管理办法要书面送施工单位, 各级
13、监理人员有权要求施工队严肃认真执行。7.8 500千伏霍通沙送电线路工程监理三标段工程质量控制点如表8.8。500KV霍通沙输电线路工程施工项目监理质量控制点明细表(表8.8续一)编号工序名称序号检验项目检验依据及标准性质施工检验检验方法监理检测类别备注自检复检专检RWHS 一架 线1导地线损伤整体验收设计、 规范*实测、 旁站R书面见证点, 必须有施工记录或书面文件。W到位见证点, 监理必须到位。H停工待检点, 无监理在场, 不准施工。S 旁站点* 关键检验项重要检验项全检抽检2导地线连接设计、 规范*实测、 旁站3导地线驰度设计、 规范抽检二附件安装1绝缘子检测设计、 规范抽检2金具连结设
14、计、 规范抽检3绝缘子串倾斜设计、 规范抽检4间隔棒距离设计、 规范抽检5跳线驰度设计、 规范抽检7.9监理工作目标(1) 工期目标 500千伏霍通沙送电线路工程监理三段 10月开工, 计划 12月竣工, 力争按业主 9月投产, 提前3个月。(2) 质量目标本标段工程施工质量满足并达到”国电网 786号输变电工程达标投产考核评定标准( ) 的通知”要求; ”110-500kV架空电力线路工程施工质量及评定规程。( DL/T5168- ) ”标准。线路工程一次验收合格率100%, 优良品率100%, 实现创国家一级优质工程。(3) 工程投资控制目标工程施工结算不超出”合同”规定总价, 并与工程实
15、际进度相一致。(4) 安全控制目标1)杜绝负有监理责任的事故和重大交通安全、 火灾事故; 2) 工程施工中杜绝”铁塔、 跨越杆、 抱干倾斜以及断线, 重大塌方事故( 自然灾害除外) ; 3) 杜绝质量事故、 降低质量问题。8、 监理用表及记录500千伏霍通沙送电线路工程监理三标段监理用表及施工单位用表如下。8.1 监理用表8.2 施工单位用表8.3 通用表8.4 监理日志8.4.1 监理工作日志除按”填写说明”据实记载所要求的事实外, 还要按公司有关要求进行填写。8.4.2 监理日志记录必须准确、 详实; 对于”问题”或”遗留的问题”更要如实填写, 为监理工作、 为历史备忘可靠的资料。8.4.
16、3 监理日志要与日历天数同步记录, 不得作假和编9、 输电线路施工质量控制标准、 方法与措施( 编制说明) 根据”110kV500kV电力线路施工与验收规范”, ”110kV500kV电力线路施工质量评定规程”要求, 努力结合并针对”500 kV霍通沙送电线路工程监理三标段”工程实际和质量控制点要求, 将监理细则”质量控制方法和措施”附录于后, 供各级监理人员在工程质量的”事前、 事中、 事后控制”中执行。输电线路工程分项、 分部类别组成500千伏输电线路工程分项分部类别( 部分) 单位工程分部工程分项工程单元工程备注一架线工程导地线展放导地线连接管紧 线附件安装千米个耐张段基DL/T5168
17、- ”标准”9.1 ”质控”项目性质分类、 检验程度符号与释义。项目性质分类、 释义与自定义代表符号见下表。监理检测类别: R - 书面见证点, 主要用于重点部位原材料、 构配件质量证明资料等检验。W 到位见证点, 对基础各部几何尺寸的检验。关键项目、 重要项目实施到位实地见证。S 监理旁站点, 隐蔽工程施工实施旁站监督。H 停工待检点, 拆模后基础检查、 回填; 导地线液压后升空前。检验程度: 全检 抽检 免检9.2质控项目分类与监控形式 质控项目分类释义符号监理质控检验程度自检程度见证旁站停检全检抽检免检自检复检专检RWH关键项目影响工程性能强度, 安全性能和可靠性能且不易修复和处理的项目
18、*W重要项目影响工程结构及尺寸但可修补和返工处理的项目R一般项目一般不影响安装和运行安全的项目R外观项目显示工艺水平、 环境协调美观的项目9.3塔材、 钢芯铝绞线、 金具、 绝缘子检验标准及方法 表1.2材料类别序号检查(检验)项 目检验标准( 允许偏差) 检 查方 法监检类别备 注塔 材1材 质符合国家标准检查检验报告R制造厂、 供货单位提供2规格、 数量符合设计要求与设计图纸核对W3镀锌质量符合国家标准检查检验报告R W制造厂提供4眼孔数量位置符合设计要求试组装W5构件长度mm3钢尺测量W6构件切角与火曲符合设计要求试组装W7焊接质量符合国家标准外观检查W钢 芯 铝 绞 线1结构型号符合G
19、B/T1179规定检查施工图合格证2抗拉强度符合GB/T1179规定查合格证或试验报告R制造厂、 供货单位提供3抗弯曲符合GB/T1179规定查合格证或试验报告R制造厂、 供货单位提供4捻向及节距比符合GB/T1179规定查合格证或试验报告R制造厂、 供货单位提供5抗疲劳性能N=3千万次无断头查合格证或试验报告R制造厂、 供货单位提供6单位长度重量符合GB/T1179规定有怀疑时抽查制造厂、 供货单位提供7单丝焊接头质量符合GB/T1179规定现场展放时查看W8导线包装质量符合GB/T1179规定现场检查、 查安装合同W钢 绞 线1结构型号符合GB1200-88规定检查施工图合格证制造厂、 供
20、货单位提供2抗拉强度符合GB1200-88规定查合格证或试验报告R制造厂、 供货单位提供3抗弯曲符合GB1200-88规定查合格证或试验报告R制造厂、 供货单位提供4锌层质量符合GB1200-88规定查合格证或试验报告R制造厂、 供货单位提供5捻向及捻距符合GB1200-88规定查合格证或试验报告R制造厂、 供货单位提供6单位长度重量符合GB1200-88规定有怀疑时抽查制造厂、 供货单位提供7包装质量符合GB1200-88规定现场检查、 查安装合同W制造厂、 供货单位提供金 具1规格型号符合设计要求及DL/T683规定检查施工图及试组装W2机械强度符合GB/T2135规定查合格证或试验报告R
21、3握着力符合GB/T2135规定查合格证或试验报告R4防晕金具的防晕性能符合GB/T2134规定试组装W制造厂、 供货单位提供5尺寸偏差符合GB/T2134规定试组装W6防震性能符合设计要求试组装W制造厂、 供货单位提供7外观质量符合GB/T2134、 DL/T696规定试组装、 安装时检查W表面光滑无毛刺、 镀锌均匀8金具连接配合符合设计要求试组装W绝 缘 子1规格型号符合设计要求检查施工图合格证R2机电( 或机械) 强度符合GB1001、 GB775.3规定查合格证或试验报告R制造厂、 供货单位提供3工频击穿电压性能符合GB1001、 GB775.2规定查合格证或试验报告R制造厂、 供货单
22、位提供4温差性能符合GB1001、 GB775.3规定查合格证或试验报告R制造厂、 供货单位提供5此件的爬电距离符合GB772规定查合格证或试验报告R制造厂、 供货单位提供6瓷件耐压质量符合GB772规定查合格证或试验报告R制造厂、 供货单位提供7绝缘电阻符合GBJ233规定500KV兆欧表逐个检测R W抽检、 查记录8瓷件的外观距离符合GB772规定组装时逐个检查W9配件及其它金具配合配件齐全组装时检查W9.4 架线工程9.4.1导地线展放质量标准、 评定与检查方法可参照表5.1。程序和安全监控参见表5.1 、 表5.2。导地线展放质量评定标准及监控方法 表5.1序号性质检查( 检测) 项目
23、评级标准允许误差施工检验检查方法监理检测类别合格优良自检复检专检1*导地线规格符合设计要求符合设计要求与设计图纸核对R W2*导地线因施工损伤补修正确利用缠绕补修管有关规定工艺可靠平均每5km单回线不超过1个无损伤补修档大于85%现场检查检查记录W H3*因施工损伤导地线接续处理正确判断平均每5km单回线不超过1个无损伤接续90%现场检查检查记录W H4*同一档内接续管与补修管数量一档内每相只允许一个接续三个补修管张力放线时不超过2个补修管每线上只允许各有一个现场检查检查记录W R5各压接管与线夹、 间隔棒间距各类管与耐张线夹距15m, 与悬夹不小于5m, 与间隔棒0.5m间距比合格规定大0.
24、2倍现场检查检查记录W R6导地线外观质量符合规定导地线无任何损伤之处现场检查检查记录W R备注各种液压管压后呈正六边形, 其对边距s的允许最大值可按S=0.8660.993D+0.2( mm) 计算( D-管外径mm, S-对边距) 三个对边距只允许有一个达最大值, 否则查明原因, 割断重接9.5 导地线连接质量评定与监控如表5.29.5.1导地线连接属于”隐检”性质, 监理人员要按”W、 H”点控制并旁站监督, 记录施工过程和质量, 可参照表5.2。9.5.2 监理人员检查( 旁站) 导地线液压时, 用精度不低于0.1mm的游标卡尺测量压后尺寸。弯曲度大于2%或压后出现裂纹, 穿孔时必须割
25、断重压。 压后飞边, 毛刺应砂光、 平锉打平, 钢管无论锌皮脱落与否都要喷涂防锈漆。( 特别内部钢芯线钢管不得遗漏) 9.5.3压接操作人员必须经过培训与考试合格, 持有液压工操作证方能操作, 液压过程中应有指定的质量检查人员在场检查和监督。9.5.4 在合格的液压管( 铝) 两端, 分别打上液压工和旁站监理人员钢号印, 检查的尺寸要求可参照表5.3。( 施压压力皆为75MP) 9.5.5 液压机械、 压模应注意检查其性能完好程度, 以保证操作的正确可靠性, 油压表必须定期检验合格, 指示准确。9.5.6平衡挂线耐张线夹液压时, 施工队应提供吊斗等升空检查装置, 便于质检和监理人员检查。导地线
26、连接质量等级评定与监控方法 表5.2序号性质检查( 检测) 项目评级标准允许误差施工检验检查方法监理检测类别合格优良自检复检专检1*压接管规格型号按设计要求、 钢管、 铝管压接工艺符合规范要求与设计图纸核对R W2*耐张、 直线压接管试验强度 %Pb95拉力试验R3*压接后尺寸符合GBJ233-1990相关要求或设计及作业指导书推荐值精度不低于0.1mm的游标卡尺检验测量S H4*补压后铝管表面烧伤符合补压规程或按指导书执行无烧伤观察R5压接后弯曲%21.6钢尺测量W6压接管表面质量无起皱, 无毛刺, 防腐处理整齐光洁美观观察RPb 导、 地线的保证计算拉断力导地线液压管与压后尺寸推荐值 表5
27、.3( 甘肃) 序号性质检查( 检测) 项目外径mm内径mm管长mm压后最大值mm施工检验检查方法监理检测类别自检复检专检1*地线耐张液压钢管NY-802412.226020.84与设计图纸核对W H2*地线直线压接钢管JY-80G2412.229020.84精度不大于0.02mm卡尺钢尺测量W H3*导线耐张线夹铝管NYG1-300/40HTA(B) 4025.150534.60精度不大于0.02mm卡尺钢尺测量W H4*导线耐张线夹钢管NYG1-300/40HTA(B)168.611020.84精度不大于0.02mm卡尺钢尺测量W H5*导线直线压接铝管JYD-300/404025.152
28、534.60精度不大于0.02mm卡尺钢尺测量W H6*导线直线压接钢管JYD-300/402013.110017.40精度不大于0.02mm卡尺钢尺测量W H7*地线补修钢管JX-80G2412.214020.84精度不大于0.02mm卡尺钢尺测量W8*导线补修铝管JX-300/404026.0027034.60精度不大于0.02mm卡尺钢尺测量W导地线液压管与压后尺寸推荐值 表5.3( 新疆) 序号性质检查( 检测) 项目外径mm内径mm管长mm压后最大值mm施工检验检查方法监理检测类别自检复检专检1*地线耐张液压钢管NY-80G241230020.84与设计图纸核对W H2*地线直线压接
29、钢管JY-80G241229020.84精度不大于0.02mm卡尺钢尺测量W H3*导线耐张线夹铝管NY-300/40HT 402740034.60精度不大于0.02mm卡尺钢尺测量W H4*导线耐张线夹钢管NY-300/40HT162011013.96精度不大于0.02mm卡尺钢尺测量W H5*导线直线压接铝管JYD-300/404028.549034.60精度不大于0.02mm卡尺钢尺测量W H6*导线直线压接钢管JYD-300/402013.110017.40精度不大于0.02mm卡尺钢尺测量W H7*地线补修钢管JX-80G2413.415020.84精度不大于0.02mm卡尺钢尺测量
30、W8*导线补修铝管JX-300/404026.27034.60精度不大于0.02mm卡尺钢尺测量W导地线液压管与压后尺寸推荐值 表5.3( 福建) 序号性质检查( 检测) 项目外径mm内径mm管长mm压后最大值mm施工检验检查方法监理检测类别自检复检专检1*地线耐张液压钢管NY-80G2412.226020.84与设计图纸核对W H2*地线直线压接钢管JY-80G2412.229020.84精度不大于0.02mm卡尺钢尺测量W H3*导线耐张线夹铝管NY-300/40 4025.542634.60精度不大于0.02mm卡尺钢尺测量W H4*导线耐张线夹钢管NY-300/40168.711013
31、.96精度不大于0.02mm卡尺钢尺测量W H5*导线直线压接铝管JYD-300/404025.549034.60精度不大于0.02mm卡尺钢尺测量W H6*导线直线压接钢管JYD-300/402013.310017.40精度不大于0.02mm卡尺钢尺测量W H7*地线耐张液压铝管NY-120BG4021.229034.60精度不大于0.02mm卡尺钢尺测量W8*地线耐张液压钢管NY-120BG2414.518520.84精度不大于0.02mm卡尺钢尺测量W9*地线直线压接铝管JYD-120BG4021.264034.60精度不大于0.02mm卡尺钢尺测量W10*地线直线压接钢管JYD-120
32、BG2414.540020.84精度不大于0.02mm卡尺钢尺测量W注: 各种管的尺寸应实测后记录表内9.5.7导线紧线后质量的检查监控9.5.8 紧线质量等级标准检查监控方法参见表5.4。9.5.9 监理工程师对紧线后驰度测量的检查要注意选择规定的位置进行观测: ( 1) 紧线段在5档以下时靠正中间选择一档; ( 2) 紧线段在612档时靠近两端各选一档; ( 3) 紧线段在12档以上时靠近两端及中间各选一档即3档观测; ( 4) 观测档宜选择档距较大和悬挂点高差较小及接近档距的线档。( 5) 弧垂观测档的数量根据现场条件可适当增加但不得减少。紧线质量等级标准与监控方法 表5.4序号性质检查
33、( 检测) 项目评级标准允许误差施工检验检查方法监理检测类别合格优良自检复检专检1*相位排列符合设计要求设计图纸与现场材料核对W2*对交叉跨越物、 对地距离符合设计要求全站仪测量W3*耐张连接金具绝缘子规格、 数量符合设计要求与设计图纸核对W4导地线弧垂220kv 及以上2.5全站仪或GPS定位仪钢尺驰度板R500kv 及以上2.5无跨越 1( 最大1m) 5导地线相间弧垂偏差220kv 及以上300全站仪或GPS定位仪钢尺驰度板R500kv 有以上300无跨越 5006同相导线间弧垂偏差 mm无间隔棒双分裂导线+100.0全站仪或GPS定位仪钢尺驰度板R220kv500kv80507外观导地
34、线弧垂符合设计要求线间距均匀协调美观观察R9.5.10观测弧垂时的温度应能代表导线或避雷线的温度, 温度应在观测档内实测。9.5.11架线后应测量导线对被跨越物的净空距离, 计入导线蠕变伸长换算到最大弧垂时, 必须符合设计规定。9.5.12附件安装9.5.12.1 悬垂碗头、 球头、 弹簧销间隙, 应适宜不得过大, 防止球头自碗头处脱出。9.5.12.2采用张力放线的工程, 其耐张绝缘子串的挂线宜采用平衡挂线法施工。9.5.12.3弧垂合格后应及时安装附件, 附件( 包括间隔棒) 安装时间不应超过5天。9.5.12.4绝缘子串、 导线、 避雷线上的各种金具上的螺栓、 穿钉、 弹簧销子应按施工工
35、艺实施。附件安装质量等级评定标准与监控方法见表5.5。附件安装质量等级评定标准与监控方法 表5.5序号性质检查( 检测) 项目评级标准允许误差施工检验检查方法监理检测类别合格优良自检复检专检1*金具、 间隔棒规格、 数量符合设计要求、 规范与图纸核对W2*跳线带电体距塔距离符合设计要求、 规范钢尺测量W3*跳线连扳及并勾夹连接光洁面对涂平整光洁检查螺栓紧固R4*开口销及弹簧销符合设计要求齐全开口现场检查W5*绝缘子规格、 数量500M以上干净无损伤5000V摇表安装前测试W6跳线制作悬链状无接头曲线平滑美观无扭曲观察R7悬垂绝缘子串倾斜5( 最大200mm) 4( 最大150mm) 全站仪及钢
36、尺测量R8防振锤及阻尼线安装距离30mm24mm钢尺测量W9铝包线缠绕缠绕方向一致留10mm回压统一美观观察R10绝缘避雷线放电间隙22钢尺测量W11间隔棒安装位置第一个 %La1.5钢尺测量W中间 %L3.012屏蔽环、 均压环绝缘间隙 mm108钢尺测量W13外观开口销弹簧销螺栓穿入方向符合验收规范穿向一致整齐美观望远镜观察Ra l为次档距。评级张力架线方案及技术指导书材料、 工器具合格, 张、 牵机进场布置搭设跨越架( 网) 展放导引绳展放牵引绳展放牵引绳展放导线张场导线液压塔上或牵场导线临锚中间临锚压接升空紧 线平衡挂线跳线制作附件安装间隔棒安装施工队自检锚坑填平整, 场地清理整洁驰度
37、观测检验合格整改否是调驰否合格张、 牵机转场导地线液压压接管质量检查、 断线汽油清洗管子内壁穿管施压压后质检裂纹弯曲2%割断重压 跨越架拆除图5.1 架线工程流程”施工组织设计”安全文明施工措施设安全围栏、 机械制动装置灵敏搭跨越架、 严格执行安全规程、 制度地锚抗拉试验合格锚坑深度合乎要求卡线器灵活可靠操作方法正确张、 牵机体接地, 牵绳、 导线挂好接地滑转向地锚专人看护, 放线滑车无卡导线压塞起落时人体不得位于压钳上方停不落锁线可靠, 防跑线; 防磨伤导线在导线下方人力控制升空不得突升紧线完毕后应将三相线短路接地装附件时先挂防静电地线雷雨大风暂停作业防意外伤害吊装、 牵引过程严防机械和坠物伤人安全巡检纠错杜绝高空坠落坚持安全活动贯彻安全预控措施严肃安全作业纪律展放地线防止牵引板或平衡锤撞击滑车横梁; 防跳槽; 防跑线处理好松股导地线液压跨越架对电力线路的最小安全距离; 立杆、 大横杆、 小横杆间距绝缘工具有效长度; 工艺、 安全措施、 施工器具按要求执行D
