百吨/天 石材加工废水处理方案

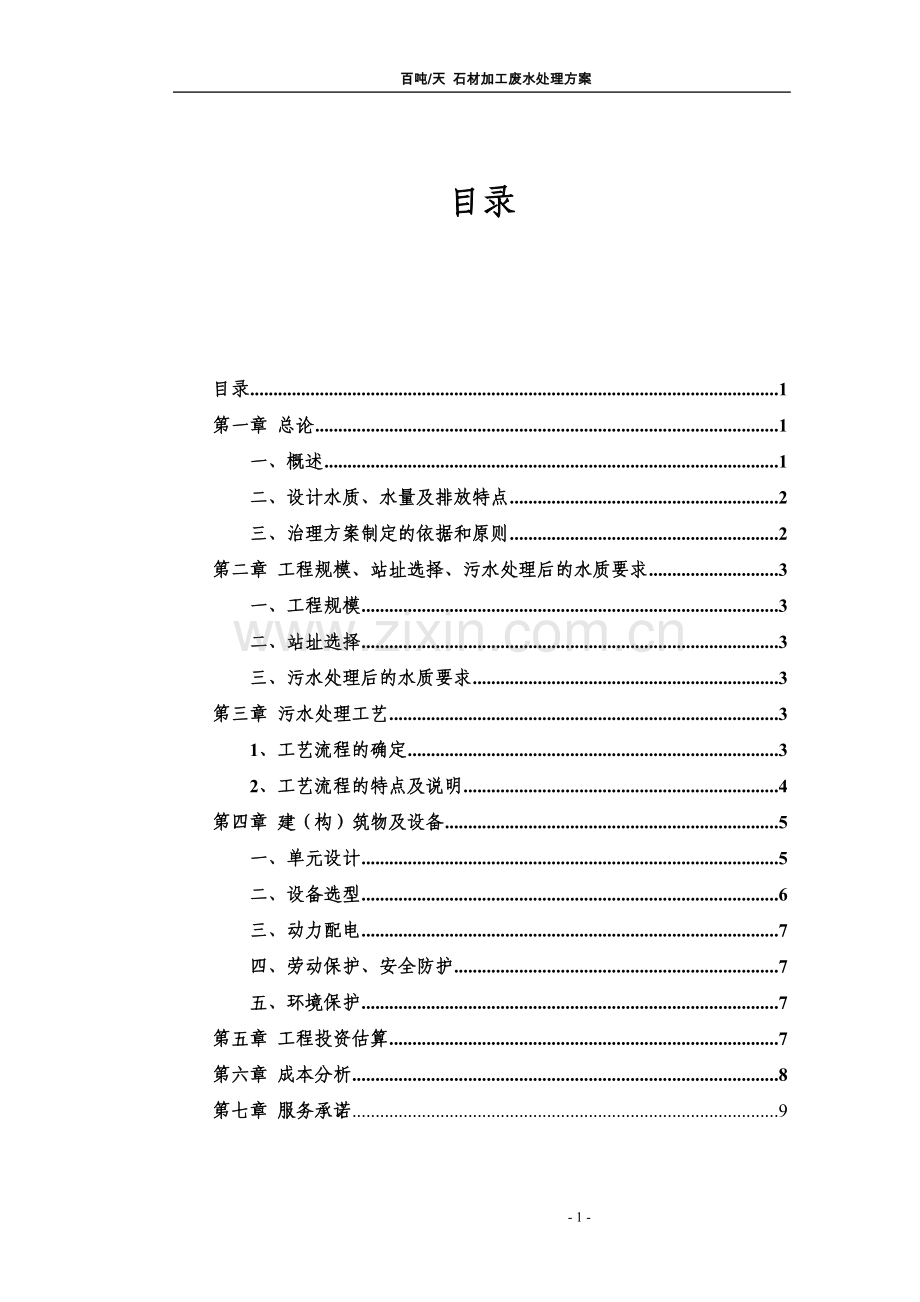

目录

目录 1
第一章 总论 1
一、概述 1
二、设计水质、水量及排放特点 2
三、治理方案制定的依据和原则 2
第二章 工程规模、站址选择、污水处理后的水质要求 3
一、工程规模 3
二、站址选择 3
三、污水处理后的水质要求 3
第三章 污水处理工艺 3
1、工艺流程的确定 3
2、工艺流程的特点及说明 4
第四章 建（构）筑物及设备 5
一、单元设计 5
二、设备选型 6
三、动力配电 7
四、劳动保护、安全防护 7
五、环境保护 7
第五章 工程投资估算 7
第六章 成本分析 8
第七章 服务承诺 9

第一章 总论
一、概述
(略)
二、设计水质、水量及排放特点
1、设计水质、水量
根据甲方提供的资料以及同类企业的相关类比资料,确定设计水质、水量如下：
Q＝100 m /d
CODcr=30~80 mg/L
SS=2000~8000 mg/L
PH 8~12
2、设计和处理要求
根据当地环保部门的要求，排放水水质标准为（一级排放标准）：
CODcr ≤ 100 mg/L
SS≤ 70 mg/L
PH 6~9
3、排放规律
排放水质水量波动较大
三、治理方案制定的依据和原则
1、制定方案的依据
（1）《室外排水设计规范》（GB50014-2006）
（2）《给水排水工程钢筋混凝土水池结构设计规程》（CECS138 ：2002）
（3）《污水综合排放标准》（GB8998－1996）
（4）《水处理工程师手册》
2、制定方案的原则
（1）严格执行国家标准的有关要求，确保各项出水指标达标排放，要求技术成熟、可靠、操作管理方便
（2）遵循技术可行、经济合理的原则确定各种设计参数
（3）污水处理设施在运行上有较大的灵活性和调节余地，以适应水质水量的变化。
（4）设计时充分考虑在运行中尽可能不产生二次污染，对周围环境不产生影响。
（5）在达标的前提下，尽可能节省土地，降低投资和运行成本。

第二章 工程规模、站址选择、污水处理后的水质要求
一、工程规模
根据日前排放现状，按最大水量和最高水质标准设计。该工程污水设计水量为100 t / d 。
二、站址选择
根据《室外排水设计规范》（GB50014-2006 ）的规定和厂内管网排放设施现状，发挥本工艺优势，尽量减小占地面积和施工难度，本污水处理站建于厂区内的规划用地。
三、污水处理后的水质要求
根据当地环保部门的要求，排放水质标准为《污水综合排放标准》 （GB8978 —1996)中的一级标准：
CODcr ≤ 100 mg/L
SS≤ 70 mg/L
PH 6~9

第三章 污水处理工艺
1、工艺流程的确定
石材加工废水一般 CODcr较低一般不超过100mg/L(除非废水与生活污水合流),花岗石钢砂拉锯有可能使废水PH达到8-12,原因是加工过程中所添加砂浆中的石灰造成。主要污染物SS一般在2000~8000mg/L。综合相关污水处理的先进技术和经验，遵循技术可行，先进合理的，确定如下污水处理工艺：

初沉调节池
2、工艺流程的特点及说明
（1）简易格栅：去除较大的固体杂物和拦截生产过程中泄漏的少量浮油
（2）初沉调节池：石材加工废水进水泥沙含量较高，需要初沉池对废水初步沉淀，并且水质和水量波动较大，为保证后续废水处理的正常运行，设置初沉调节池对水质和水量进行调节且起到去除泥沙的作用。
（3）加药装置：2套加药装置，1号加药装置投加1号絮凝剂；2号加药装置投加2号助凝剂。
（4）隔板反应池与平流沉淀池：药剂在隔板反应池中与废水充分混合反应，结成絮体，絮体在平流沉淀池中在重力作用下沉淀，泥水分离。
（5）双层滤池：废水经过混凝沉淀后，进入双层滤池进一步进行过滤吸附，以达到回用水的标准，双层滤池上层为无烟煤滤层，下层为粗砂滤层。无烟煤滤层起吸附作用，粗砂滤层起过滤作用。
（6）清水池：储存处理水回用。
（7）污泥干化场：对沉淀池排出的污泥进一步自然干化。

第四章 建（构）筑物及设备
一、单元设计
（1）简易格栅
采用不锈钢简易格栅，格栅间隙20mm，宽度0.8 m，高度0.8m，格栅倾角α＝60°，过栅流速v= 0.6 m/s 。
数量：1
（2）初沉调节池
工艺尺寸：L×B×H＝2.5m×2.5m×2.0m
结构形式：地下式钢混
数量：1
单元功能：对进水进行预处理初步去除泥沙,调节水质水量。
设计依据： 《水处理工程师手册》
（3）加药装置
工艺尺寸：L×B×H＝1.0×1.0×1.0
结构形式：玻璃钢溶药池内置搅拌机
数量：2
单元功能：配制1号絮凝剂和2号助凝剂
设计依据：由乙方提供的成套设备
（4）隔板反应池与平流沉淀池
工艺尺寸：L×B×H＝1.0m×1.0m×1.5m(隔板反应池)
L×B×H＝18.0m×1.0m×1.5m(平流沉淀池)
平流沉淀池进水区采用穿孔墙整流措施，出水区采用溢流式锯齿三角堰。
结构形式：钢筋混凝土
数量:：2格
单元功能：利用絮凝剂去除水中悬浮物
设计依据： 《水处理工程师手册》
（5）双层滤池
工艺尺寸：L×B×H＝3.0m×1.0m×1.5m
结构形式：钢筋混凝土
单元功能：进一步去除沉淀池出水中的悬浮物。
设计依据： 《水处理工程师手册》
数量:：2格
（6）清水池
工艺尺寸：L×B×H＝7.0m×2.0m×1.0m
结构形式：钢筋混凝土
单元功能：储存滤池出水
设计依据： 《水处理工程师手册》
（7）污泥干化场
工艺尺寸：L×B×H＝7.0m×1.0m×1.0m
结构形式：砖混
单元功能：去除污泥中大量水分，进一步缩小其体积，减轻重量。
设计依据： 《水处理工程师手册》
数量:：2格

二、设备选型
设备名称
设备选型
设备规格
功
率
数
量
备注
简易格栅
不锈钢格栅
栅距20mm

1
安装角度60°
污水提升泵
AS10-2W/CB
扬程6m，流量5.2m3/h
带自耦装置和控制柜
1.1
2
一用一备
污泥泵
W2110立式污水泵
扬程12m，流量10m3/h
1.1
2
一用一备

三、动力配电
本污水处理站工程电源由甲方变电站提供，电压为３８０／２２０Ｖ，设计分界点为配电柜进线电缆连接端子。
处理站动力线路采用铜芯ＢＶ型电线、橡胶绝缘电缆穿水煤气钢管暗敷。 电源入户外设零线重复接地装置。电气设备外壳采取保护接零，零线与回路线同管敷设。
用电设备总装机容量为4.4kw，计算容量2.2kw。

四、劳动保护、安全防护
各处理构筑物均需设置保护栏杆，栏杆的高度和强度均符合国家劳动保护规定；操作人员应操作电气设备时，应严格按照安全操作规程使用设备。

五、环境保护
废水：污泥干化厂产生的污水返回调节沉淀池处理，不对周围环境产生影响
噪声：本工程采用低噪音的潜物泵，对操作人员和周围环境影响极小。
固体废物：污泥干化厂产生的干化污泥可用作建筑材料，或者在本地环保部门的要求下卫生填埋。

第五章 工程投资估算
一、土建费用类预算: 3.2.1泵房（包括室内设备基础）:3.55
3.2.2值班室:5.6
3.2.3消防水池：27.42
3.2.4调节池、中和池：4.5
3.2.5工艺构筑物基础：3.05
3.2.6储罐基础：3.67
构筑物名称
规格及尺寸
材质
数量
价格
（万元）
初沉调节池
2.5m×2.5m×2.0m
钢筋混泥凝土池

1格
0.625
隔板反应池与平流沉淀池
19m×1m×1.5m
钢筋混凝土池
2格
2.85
双层滤池
3m×1.0m×1.5m
钢筋混凝土池
2格
0.30
清水池
7m×2.0m×1.0m
钢筋混凝土
1格
0.70
污泥干化场
7m×2.0m×1.0m
砖混
2格
0.56
土建投资小计
5.035

二、设备费用类预算
设备名称及型号
规格及尺寸
数量
价格
（万元）
污水提升泵
AS10-2W/CB
2台
0.8
简易格栅
0.8m×0.8m
1台
0.2
污泥泵
W2110立式污水泵
2台
0.8
加药装置
容积1.2M3
2台
1.0
设备投资小计
2.8

三、技术服务费用类预算
1、设计费：（一＋二）×10%=0.7835万元
2、调试费：（一＋二）×10%=0.7835万元
四、投资费用总计
投资费用总计＝（一）＋（二）＋（三）＝9.402万元

第六章 成本分析
一 成本分析
A耗电： 10kw.h/天
电费单价： 以0.5元/kw.h计
日耗电费： 5.0元
B．药剂费
日耗药剂 1kg
每公斤药剂价格 300元
日药剂费 30元
C．人工费
只需一名兼职工人，不需要增加费用
D．日总运行费用
电费+药剂费+人工费 35元
E．吨废水处理成本
35/100 0.35元/吨
F．回用水节省成本
按100吨水回用70吨水计算
每天节约成本： 70×0.5元=35元

第七章 服务承诺
1、本所负责处理站污水的达标，并保证通过环保部门的验收。
2、设备免费保修一年。
3、维修服务：本所有一套完善的售后服务体系及维修保养服务体系。定期上门进行例检。
4、为使业主对各个阶段的设备运行状况能熟练操作，本所将对处理站的操作人员提供专门的技术培训，培训地点可根据培训内容在现场或我公司内进行。
5、培训内容根据工程进展的各个阶段不同进行上岗培训、设备运行操作、维护及检修等。
6、本所将根据工程实际，配备专业技术工程师负责全程的技术跟踪及培训服务。
7、长期优惠供应易损易耗件。
