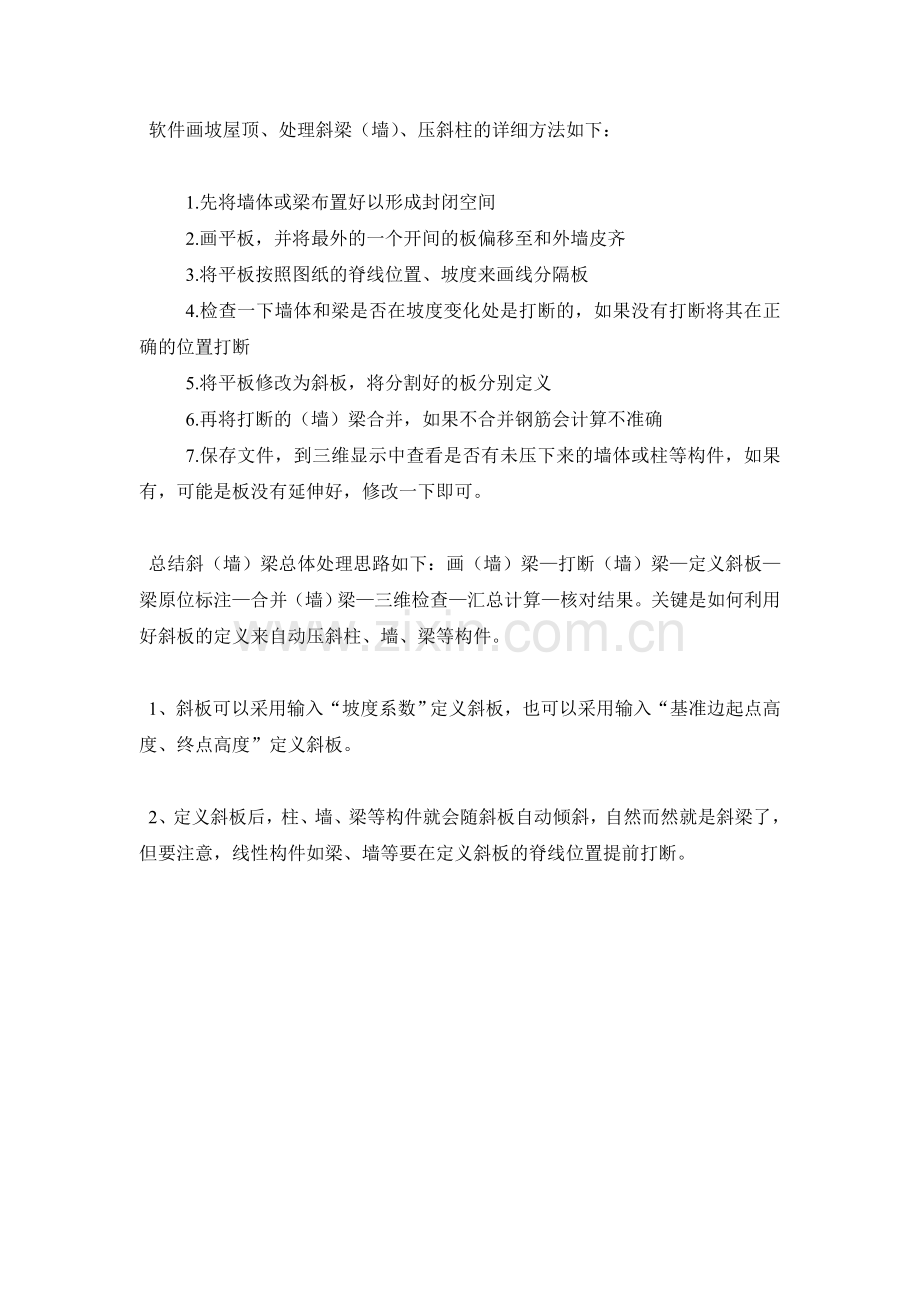

软件画坡屋顶、处理斜梁（墙）、压斜柱的详细方法如下：

1.先将墙体或梁布置好以形成封闭空间
2.画平板，并将最外的一个开间的板偏移至和外墙皮齐
3.将平板按照图纸的脊线位置、坡度来画线分隔板
4.检查一下墙体和梁是否在坡度变化处是打断的，如果没有打断将其在正确的位置打断
5.将平板修改为斜板，将分割好的板分别定义
6.再将打断的（墙）梁合并，如果不合并钢筋会计算不准确
7.保存文件，到三维显示中查看是否有未压下来的墙体或柱等构件，如果有，可能是板没有延伸好，修改一下即可。

总结斜（墙）梁总体处理思路如下：画（墙）梁—打断（墙）梁—定义斜板—梁原位标注—合并（墙）梁—三维检查—汇总计算—核对结果。关键是如何利用好斜板的定义来自动压斜柱、墙、梁等构件。

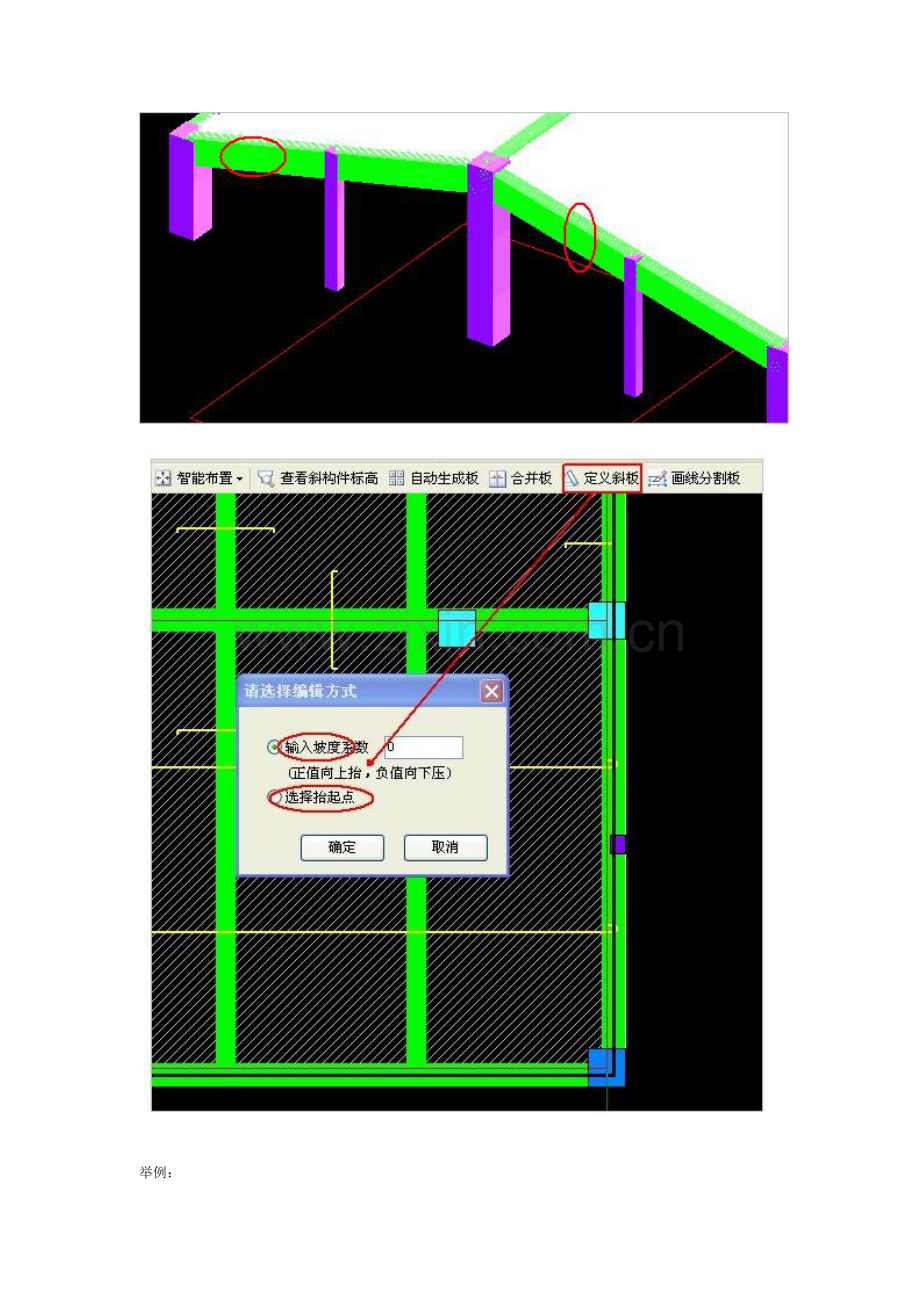

1、斜板可以采用输入“坡度系数”定义斜板，也可以采用输入“基准边起点高度、终点高度”定义斜板。

2、定义斜板后，柱、墙、梁等构件就会随斜板自动倾斜，自然而然就是斜梁了，但要注意，线性构件如梁、墙等要在定义斜板的脊线位置提前打断。

举例：
1、复杂坡屋面处理
完成上图的坡屋面绘制。
该案例并不算复杂，但我们可以从中学会处理复杂屋面的思路
该图的难点在于两个屋面的相交如右图：相交点的水平标注尺寸可以通过内插法计算 。公式如下：
0.48/0.56×2.7=2.314 换算为毫米为
2314.有了这个尺寸就可以很快的分割板了，具体的分割方式可以用辅助轴线，也可以用SHIFT+左键。

处理思路是：先画平板，然后分割，分割完成后定义斜板。如下图：

（2）折梁处理思路
1、先根据平面图标注的平面尺寸画梁
2、分割完斜板后先沿屋脊处打断梁

3、定义斜板 →合并梁 →原位标注→三维检查→汇总出量。

以上是折梁处理的全过程，屋面的情况通常比较复杂，在操作结束后一定要用三维进行检查。看是否所有的梁板都已经压到位。局部的地方有时时候还要进行标高调整。直到三维无问题。
