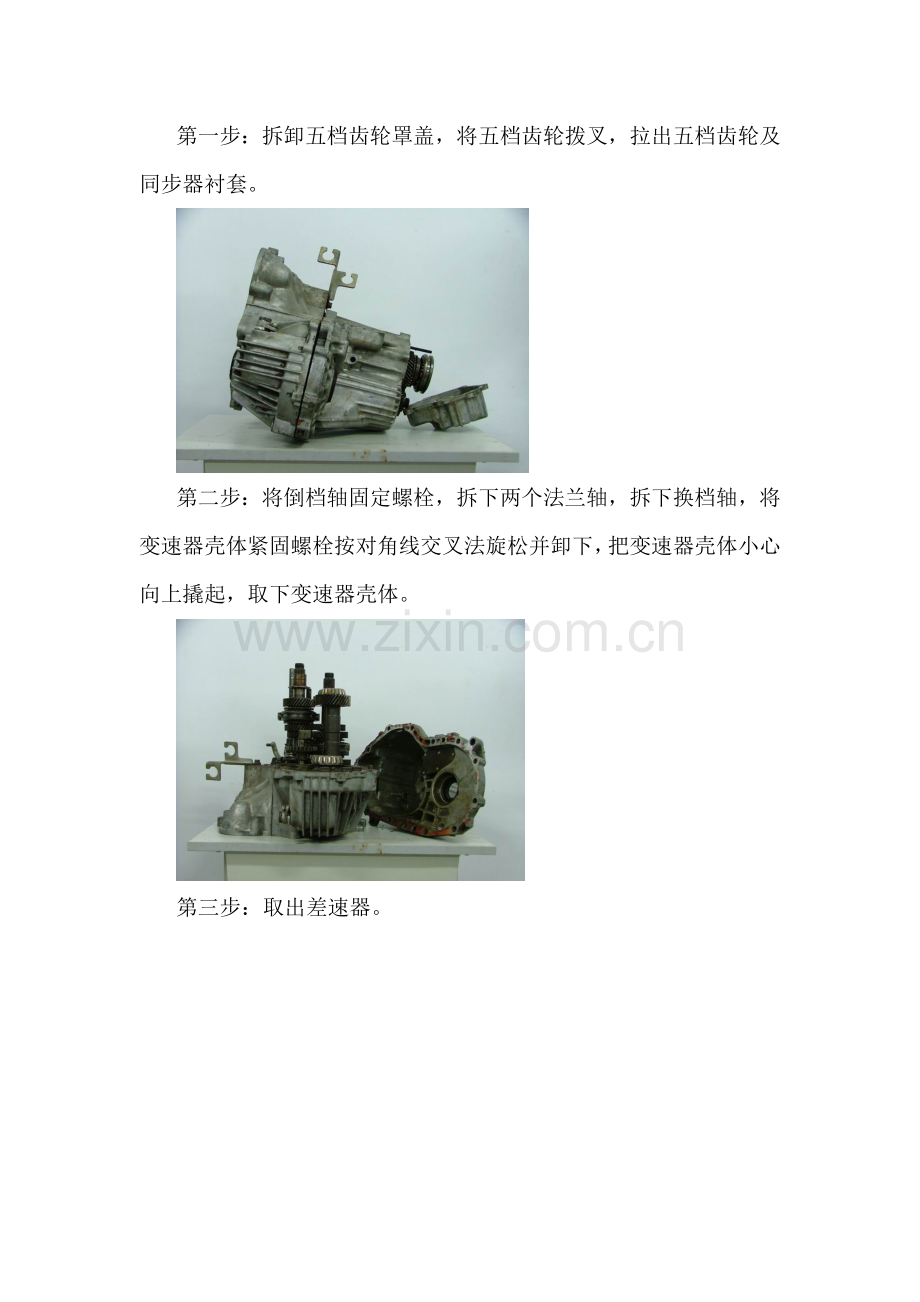

奥迪100五档手动变速器拆装 一、目的和要求 1、了解变速器的结构特点和装配关系。 2、了解变速器动力传递过程。 3、了解操纵装置中自锁、互锁和倒档保险机构的结构和工作原理。 4、了解同步器的结构。 二、实验器材 1、工具 常用工具1套,木棒,拉具,撬棒。 2、设备 工作台,台虎钳。 3、教具 奥迪100五档变速器,有关变速器的挂图。 三、实验方法 1、拆卸 第一步:拆卸五档齿轮罩盖,将五档齿轮拨叉,拉出五档齿轮及同步器衬套。 第二步:将倒档轴固定螺栓,拆下两个法兰轴,拆下换档轴,将变速器壳体紧固螺栓按对角线交叉法旋松并卸下,把变速器壳体小心向上撬起,取下变速器壳体。 第三步:取出差速器。 第四步:取下主减速齿轮及倒档齿轮。 第五步:拆下拨叉。 第六部:取下输入轴和输出轴。 2、观察 变速器内齿轮啮合情况。 仔细观察变速器(输入轴、输出轴、倒档轴)、(拨叉)、(同步器)的结构特点,熟悉各零部件的名称和相互连接关系及作用。 3、装配 装配顺序与拆卸顺序相反。 六、注意事项 1、拆装时,应注意安全。 2、正确使用工具,严格遵照拆装顺序。 3、装配时各轴应在空档位置。 4、装配输入轴、输出轴、主减速齿轮轴及主减速器时,注意轴承预紧力。 5、在装入变速器壳时,注意接触面密封情况。 6、装配好变速器操纵机构后,操纵应轻便灵活,锁止机构能起作用。
