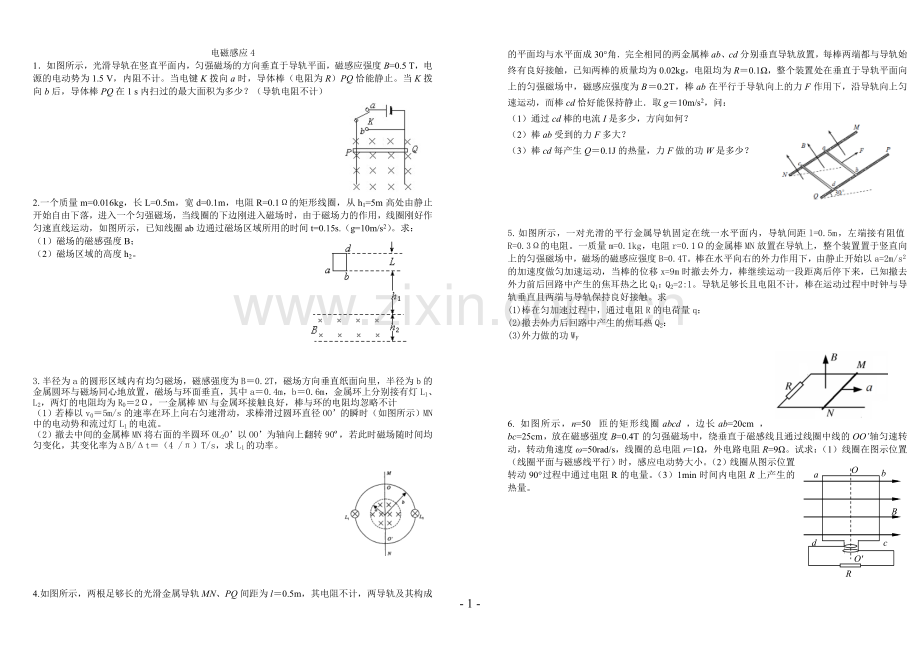

电磁感应14.doc_第1页
第1页 / 共2页
电磁感应14.doc_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

1、电磁感应41如图所示,光滑导轨在竖直平面内,匀强磁场的方向垂直于导轨平面,磁感应强度B=0.5 T,电源的电动势为1.5 V,内阻不计。当电键K拨向a时,导体棒(电阻为R)PQ恰能静止。当K拨向b后,导体棒PQ在1 s内扫过的最大面积为多少?(导轨电阻不计)2.一个质量m=0.016kg,长L=0.5m,宽d=0.1m,电阻R=0.1的矩形线圈,从h1=5m高处由静止开始自由下落,进入一个匀强磁场,当线圈的下边刚进入磁场时,由于磁场力的作用,线圈刚好作匀速直线运动,如图所示,已知线圈ab边通过磁场区域所用的时间t=0.15s.(g=10m/s2)。求:(1)磁场的磁感强度B;(2)磁场区域的高

2、度h2。3.半径为a的圆形区域内有均匀磁场,磁感强度为B0.2T,磁场方向垂直纸面向里,半径为b的金属圆环与磁场同心地放置,磁场与环面垂直,其中a0.4m,b0.6m,金属环上分别接有灯L1、L2,两灯的电阻均为R02,一金属棒MN与金属环接触良好,棒与环的电阻均忽略不计(1)若棒以v05m/s的速率在环上向右匀速滑动,求棒滑过圆环直径OO的瞬时(如图所示)MN中的电动势和流过灯L1的电流。(2)撤去中间的金属棒MN将右面的半圆环OL2O以OO为轴向上翻转90,若此时磁场随时间均匀变化,其变化率为B/t(4 /)T/s,求L1的功率。4.如图所示,两根足够长的光滑金属导轨MN、PQ间距为l0.

3、5m,其电阻不计,两导轨及其构成的平面均与水平面成30角完全相同的两金属棒ab、cd分别垂直导轨放置,每棒两端都与导轨始终有良好接触,已知两棒的质量均为0.02kg,电阻均为R0.1,整个装置处在垂直于导轨平面向上的匀强磁场中,磁感应强度为B0.2T,棒ab在平行于导轨向上的力F作用下,沿导轨向上匀速运动,而棒cd恰好能保持静止取g10m/s2,问:(1)通过cd棒的电流I是多少,方向如何?(2)棒ab受到的力F多大?(3)棒cd每产生Q0.1J的热量,力F做的功W是多少?5.如图所示,一对光滑的平行金属导轨固定在统一水平面内,导轨间距l=0.5m,左端接有阻值R=0.3的电阻。一质量m=0.

4、1kg,电阻r=0.1的金属棒MN放置在导轨上,整个装置置于竖直向上的匀强磁场中,磁场的磁感应强度B=0.4T。棒在水平向右的外力作用下,由静止开始以a=2m/s2的加速度做匀加速运动,当棒的位移x=9m时撤去外力,棒继续运动一段距离后停下来,已知撤去外力前后回路中产生的焦耳热之比Q1:Q2=2:1。导轨足够长且电阻不计,棒在运动过程中时钟与导轨垂直且两端与导轨保持良好接触。求(1)棒在匀加速过程中,通过电阻R的电荷量q:(2)撤去外力后回路中产生的焦耳热Q2:(3)外力做的功WFRabcdOOB6.如图所示,n=50匝的矩形线圈abcd,边长ab=20cm,bc=25cm,放在磁感强度B=0.4T的匀强磁场中,绕垂直于磁感线且通过线圈中线的OO轴匀速转动,转动角速度=50rad/s,线圈的总电阻r=1,外电路电阻R=9。试求:(1)线圈在图示位置(线圈平面与磁感线平行)时,感应电动势大小。(2)线圈从图示位置转动90过程中通过电阻R的电量。(3)1min时间内电阻R上产生的热量。- 2 -
