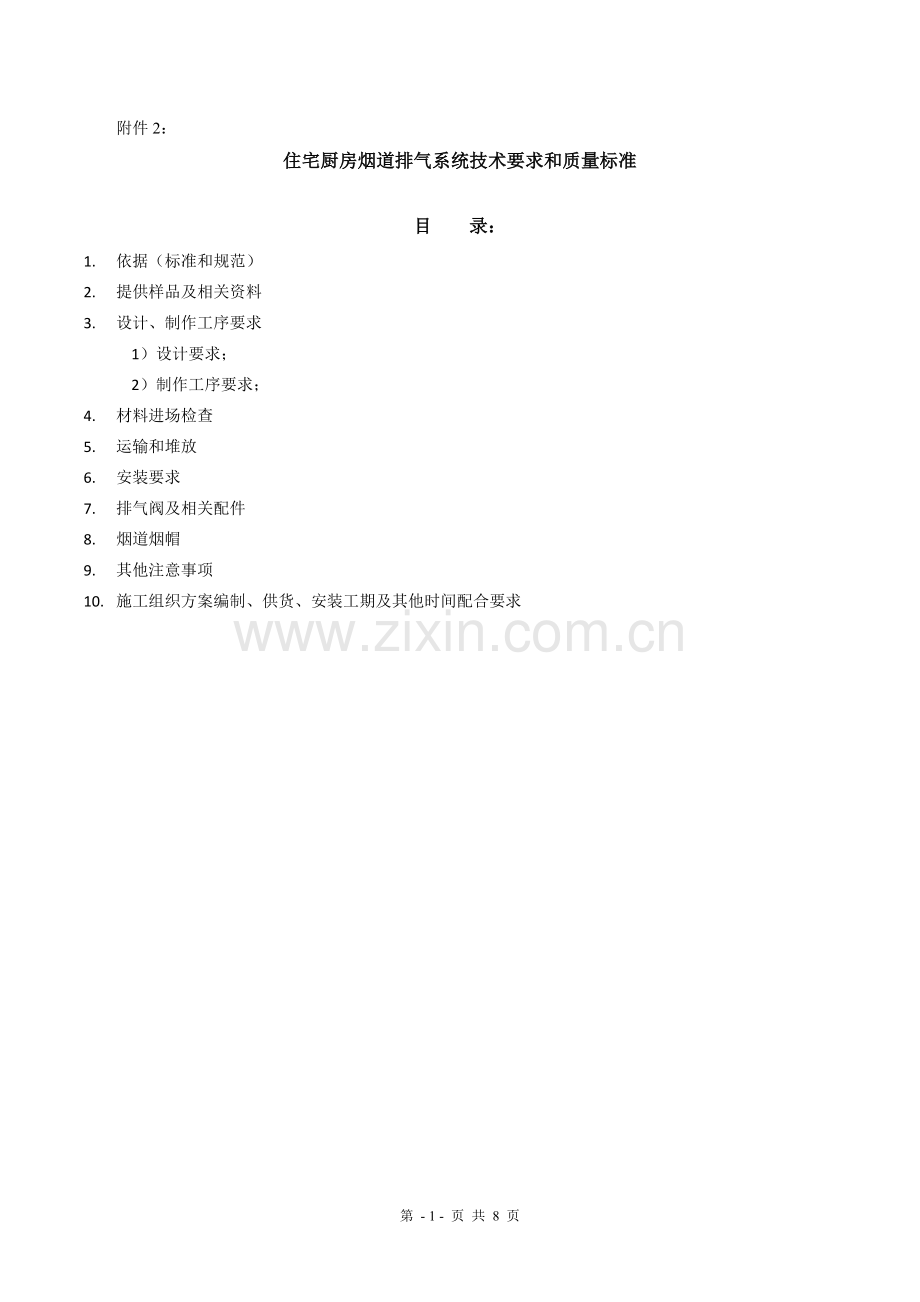

附件2：
住宅厨房烟道排气系统技术要求和质量标准

目 录：
1. 依据（标准和规范）
2. 提供样品及相关资料
3. 设计、制作工序要求
1） 设计要求；
2） 制作工序要求；
4. 材料进场检查
5. 运输和堆放
6. 安装要求
7. 排气阀及相关配件
8. 烟道烟帽
9. 其他注意事项
10. 施工组织方案编制、供货、安装工期及其他时间配合要求

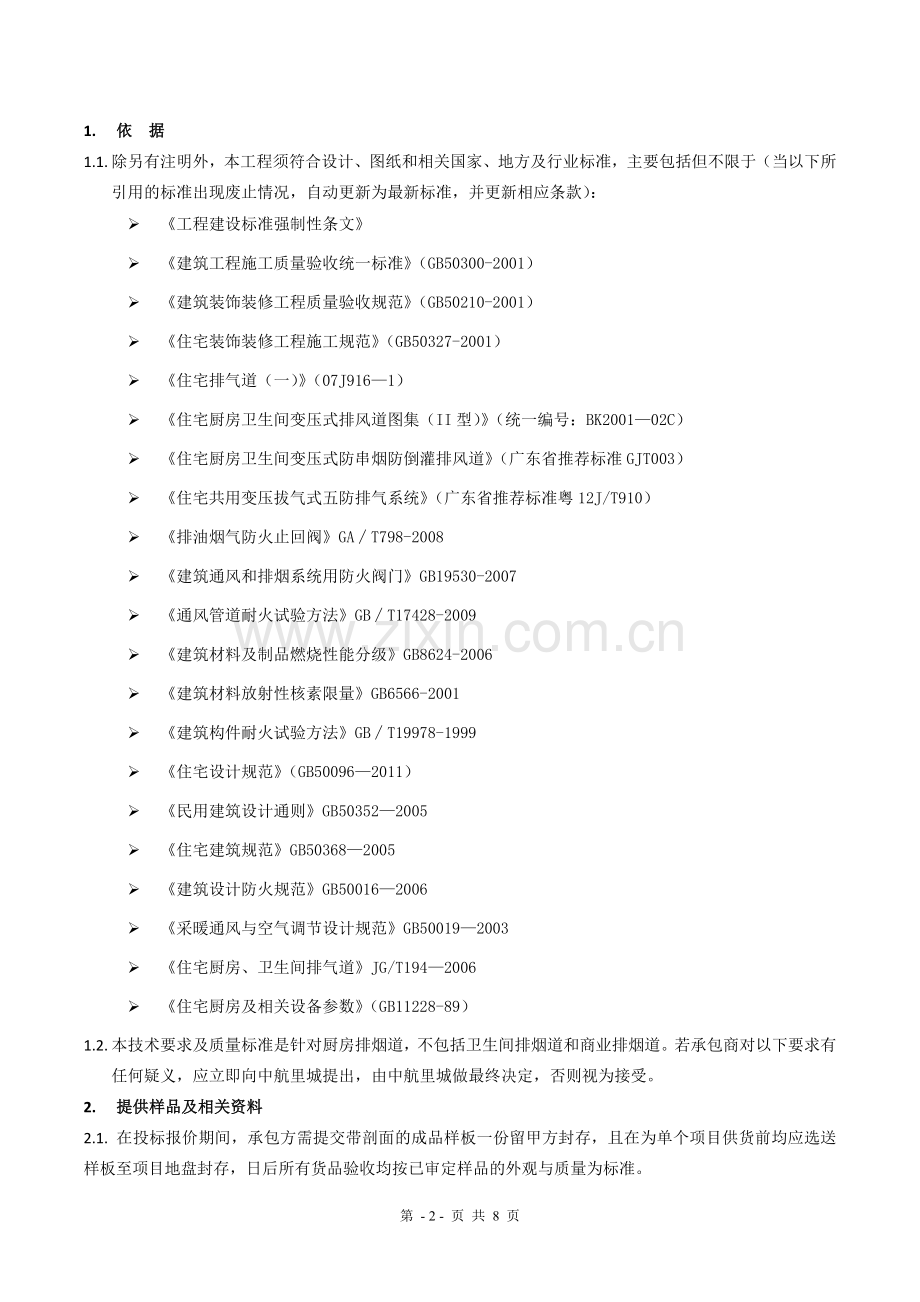

1. 依 据
1.1. 除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于（当以下所引用的标准出现废止情况，自动更新为最新标准，并更新相应条款）：
Ø 《工程建设标准强制性条文》
Ø 《建筑工程施工质量验收统一标准》（GB50300-2001）
Ø 《建筑装饰装修工程质量验收规范》（GB50210-2001）
Ø 《住宅装饰装修工程施工规范》（GB50327-2001）
Ø 《住宅排气道（一）》（07J916—1）
Ø 《住宅厨房卫生间变压式排风道图集（II型）》（统一编号：BK2001—02C）
Ø 《住宅厨房卫生间变压式防串烟防倒灌排风道》（广东省推荐标准GJT003）
Ø 《住宅共用变压拔气式五防排气系统》（广东省推荐标准粤12J/T910）
Ø 《排油烟气防火止回阀》GA∕T798-2008
Ø 《建筑通风和排烟系统用防火阀门》GB19530-2007
Ø 《通风管道耐火试验方法》GB∕T17428-2009
Ø 《建筑材料及制品燃烧性能分级》GB8624-2006
Ø 《建筑材料放射性核素限量》GB6566-2001
Ø 《建筑构件耐火试验方法》GB∕T19978-1999
Ø 《住宅设计规范》（GB50096—2011）
Ø 《民用建筑设计通则》GB50352—2005
Ø 《住宅建筑规范》GB50368—2005
Ø 《建筑设计防火规范》GB50016—2006
Ø 《采暖通风与空气调节设计规范》GB50019—2003
Ø 《住宅厨房、卫生间排气道》JG/T194—2006
Ø 《住宅厨房及相关设备参数》（GB11228-89）
1.2. 本技术要求及质量标准是针对厨房排烟道，不包括卫生间排烟道和商业排烟道。若承包商对以下要求有任何疑义，应立即向中航里城提出，由中航里城做最终决定，否则视为接受。
2. 提供样品及相关资料
2.1. 在投标报价期间，承包方需提交带剖面的成品样板一份留甲方封存，且在为单个项目供货前均应选送样板至项目地盘封存，日后所有货品验收均按已审定样品的外观与质量为标准。
2.2. 样品应包括：烟道、止逆阀、专用的排风道进风口接口件，烟道的剖面包括横向和纵向的剖面，要清晰地反映变压板和进风口的位置关系以及各个楼层变压板的位置和大小。
2.3. 投标单位需提供满足《住宅设计规范》GB50096—2011，不小于30层的系统实测检验报告及满足《住宅厨房、卫生间排气道》JG/T194-2006行业标准的进风口接口件耐火检验报告。
2.4. 排气道产品合格证、放射性检测报告。
3. 设计、制作要求
3.1. 设计要求
条件允许的情况下，首层可不做成品烟道，改为在二层楼板烟道位置做成局部降板（降500左右），做成为首层现浇钢筋混凝土烟道。
烟道如穿过楼板，则在根部做混凝土挡坎，挡坎高度为高出厅房楼板标高200.
烟道出屋面的部分及风帽必须做成钢筋混凝土整体结构。
成品烟道高度与楼层高度一致，烟道必须在楼板位置接缝。
烟道的布置方面，如果对外立面没有影响，可以考虑布置在室外，这样，既可以增加房间的使用面积，也可减少厨卫漏水隐患。
排气道设计最小内截面积：
300M３/hx实际使用层数/3600
S(最小内截面积M2)≥ x（系数1.1～1.3），
15M/S
排气道长宽比不宜＞2﹕1，长宽比＞2﹕1时，内截面计算应相应调大系数值。
中高层(含中高层)以上排气道进气口处必须设置防火接口件。
排气道进气口下部吊顶必须设置≥500x500活动检修口。
在各种运行工况下满足必要的排气量（厨房不小于300m3/h、卫生间不小于80 m3/h）。
3.2. 制作工序要求
烟道厂家必须与总包配合，改进烟道生产工艺，保证烟道的现场抹灰面表面做毛面，使得以后的烟道抹灰不空鼓脱落。
所有的烟道必须采用薄壁M20高强度水泥砂浆和钢丝网，不可采用玻璃纤维网。确保薄壁壁厚15MM（800*400以上尺寸的烟道壁厚为25MM）。
变压式烟道的变压板随楼层变化，变压式烟道的各层构造不相同，使工程使用与烟道生产容易混乱，所以，甲方和监理公司必须检查监控烟道厂家的烟道生产和安装，每个烟道必须由楼栋和楼层的标识，防止混乱。
无止逆阀的烟道进风口必须装成品接口，配橡胶套箍。方便小业主接驳排烟软管。
4. 材料进场检查
4.1. 检查外观质量
排风道的内外表面应平整，无孔洞；
排风道风外表面不允许有裂缝，但表面龟裂和砂浆层干缩裂缝不在此限；
排风道内拐角应做成圆角；
排风道端面应平整无飞边。
有下列情况的排风道制品允许修补：
1） 麻面、蜂窝不超过总面积的1/20，且每块面积不超过0.005平方米；
2） 端面碰伤：隔板纵深度不应超过10MM，宽度不应超过20MM，外壁纵深度不应超过50MM，宽度不应超过100MM。
排风道制品尺寸允许公差：
长度
壁厚
截面外廓公差
截面对角线
垂直度
直线度
a
b
0 -9
0 +4
0 -6
0 -4
±9
±14
±15
重点检查变压板和进风口地位置关系以及各个楼层变压板的位置和大小。烟道上标识与实际是否吻合
4.2. 质量指标要求
4.2.1. 垂直承载力：排气道制品垂直承载力不应小于90KN。
4.2.2. 抗柔性冲击：使用10KN沙袋，由1M高度自由落下，同一位置冲击5次的条件下，排气道制品不开裂。
4.2.3. 耐火极限：排气道耐火极限不应低于1.0h。
5. 运输和堆放
5.1. 使用各种运输工具运输排风道制品时，要使其固定，以减少运输过程中的震动，防止碰撞，装卸时应轻起轻放，严禁抛掷。
5.2. 排风道制品的堆放场地也必须坚实平整、平放，不同规格的通风道应分别堆放，层层放垫木，垫木应放在高度距排气道管体端部200～300mm处，上下垫木应对直，堆放高度不得超过2M。
6. 安装要求
6.1. 排气道的安装应在土建结构主体与砌体工程完成之后，装饰工程及其设备管道安装之前进行；
6.2. 五防阀应在排气管道系统拔气帽安装完毕后，由上至下逐层安装
6.3. 烟道由下向上逐层安装，特别要注意核对烟道型号和楼层。严格按产品型号代号的标记，按顺序安装，安装时绝对不能错装。
6.4. 五防阀应在排气管道系统拔气帽安装完毕后，由上至下逐层安装
6.5. 烟道必须在楼板处接缝安装，上下管道之间的接缝用水泥砂素灰做好密封，管道与楼板间隙用C20细石混凝土填塞，并浇注C20混凝土坎（坎厚80，坎项标高较厅房楼板标高高200），每层排风道要做承托处理（烟道下端预埋铁件，在楼板处焊接角钢承托）。
6.6. 烟道安装后，必须用C20细石混凝土灌实烟道与墙面的间隙，如间隙过小，则应在安装烟道前，将墙面抹灰，防止烟道万一漏烟串过墙面。
6.7. 施工时不允许异物投入烟道中，烟道施工安装过程中，管口应采取遮蔽措施，直到安装接口件时再拆除。遮蔽为薄壁水泥砂浆时，厂家应在其表面预埋铁丝，方便拆除时外拉，以免造成拆除时薄壁掉入烟道内。
6.8. 为规范和方便厨房烟道与排烟机的连接，管道厂家应提供专用的排风道进风口件，供施工单位在厨房内抹灰时嵌埋。
6.9. 注意首层烟道的沉降，要注意确保首层烟道与建筑共同沉降。
6.10. 烟道表面抹灰时，烟道与墙面之间应挂网，防止接缝处开裂。
7. 排气阀及相关配件
排气阀须在任何工况下，均满足防串烟、防倒灌、防火等功能，其材质应采用采用碳素钢板或不锈钢板且厚度满足国家及行业规范要求，并进行防锈防腐处理，满足防火要求（由甲方另行采购）。
8. 烟道风帽
烟道风帽是排风系统的重要组成部分，每种类型的烟道都有相应的风帽。
变压式I型风帽：自力式风帽、止回式风帽、高效低组风帽等；
变压II型风帽：自力式风帽、止回式风帽、变压式风帽；
变压防倒灌型（金蝶牌）风帽：固定降压减压式防倒灌风帽。
变压拔气式五防型（万居牌）风帽：高效低阻风帽、拔气风帽。
烟道风帽必须采用现浇钢筋混凝土形式，并根据建筑形式和排风系统的选型做专门设计。
上人屋面的风帽帽檐高度（距离屋面建筑完成面）不小于2000，不上人屋面的风帽帽檐高度不小于600。
9. 竣工验收
9.1. 应在将工程设计要求全部完成，经系统检测合格后，施工单位提出；
9.2. 主控验收项目：
序号
验收类别
验收项目
技术要求
1
排气管道系统
排气管道系统畅通
排气管道系统中无杂物
2
排气道
垂直承载力
抗柔性冲击
符合行业标准
耐火极限
有效期内与实物匹配的检测合格报告
壁厚15mm
15mm±2mm
承托
每3层安装承托
3
五防阀
感温元件，耐腐蚀性，漏风量，耐火性能等
与实物匹配的检测合格报告
9.3. 一般验收项目：
序号
验收类别
验收项目
技术参数
结果
1
排气道
外观质量
平整，无麻面、孔洞和裂纹

尺寸与形位偏差
端面对角线差值≤7mm，垂直度≤1:400，平整度≤7mm

2
五防阀
安装位置
与设计位置一致

与管体连接
安全、可靠、密封

3
拔气帽
与排气管道系统出屋面底座的连接
安全、可靠

9.4. 凡主控项目全部合格，一般项目80%以上合格，可断定合格，否则判定不合格。
10. 其他注意事项
10.1 厨房与卫生间不得共用一根排风道；
10.2. 严禁电线、电缆、煤气管、给水管穿越排气道；
10.3. 排风帽必须有防止雨、雪、室外风倒灌的功能；
10.4. 不得将排气道作为太阳能热水器等穿越的孔道；
10.5. 排风道系统应竖直向上布置，不得中途转弯或水平布置；
10.6. 住宅厨房排风道宜与排油烟机配套使用，不宜采用轴流式排风扇；
10.7. 在使用中不得随意拆除变压式排风道或者改变其原有构造，不允许在排风道任何位置另外加装或改装进风口，应定期清洗导管式止回排气阀；
10.8. 不得使用不配套的其他止逆阀，或油烟机软管直接插入进风口内；
10.9. 商业部分的烟道必须单独设计施工，商业用排风不可接入住宅烟道系统；
10.10. 厨房排气管道系统出口不宜设在设备层和避难层；
10.11. 排气管道系统出口不要加设抽风机械设备；
11. 供货、安装工期及其他时间配合要求
11.1. 当招标单位发出中标通知书后，7天内提交施工方案，施工方案必须包括：组织架构，施工计划，施工样板制作，排气道、五防阀、拔气帽的安装等施工方法、质量标准、安全措施以及质量安全控制检查等，中标单位必须能提供当地政府验收所需的资料并承担相关费用等要求。可参照招标文件中的“施工组织方案编制要求”；
11.2. 配合样板房、展示区的进场时间：20**年**月**日，并于**天内安装完成，具体以甲方进场通知单为准（中标单位有责任协助甲方根据完工时间落实生产、进场安装、验收时间）；
11.3. 大批量进场时间：20**年**月**日，并于**天内安装完成，即20**年**月**日安装完成，并具备淋水试验要求；具体以甲方进场通知单为准；
11.4. 生产、安装和验收时间已充分考虑了下雨、台风、停水及停电等因素；
11.5. 安装单位需按照甲方的工期要求按时完成，因安装单位原因导致工期延误的，按3000元/延误天予以工期违约索赔；
