交岔点作业规程.doc

山西方山汇丰新星煤业有限公司
5号煤层甩车场交岔点

施
工
作
业
规
程

施工单位：湖南核工业建设工程有限公司
2011年11月

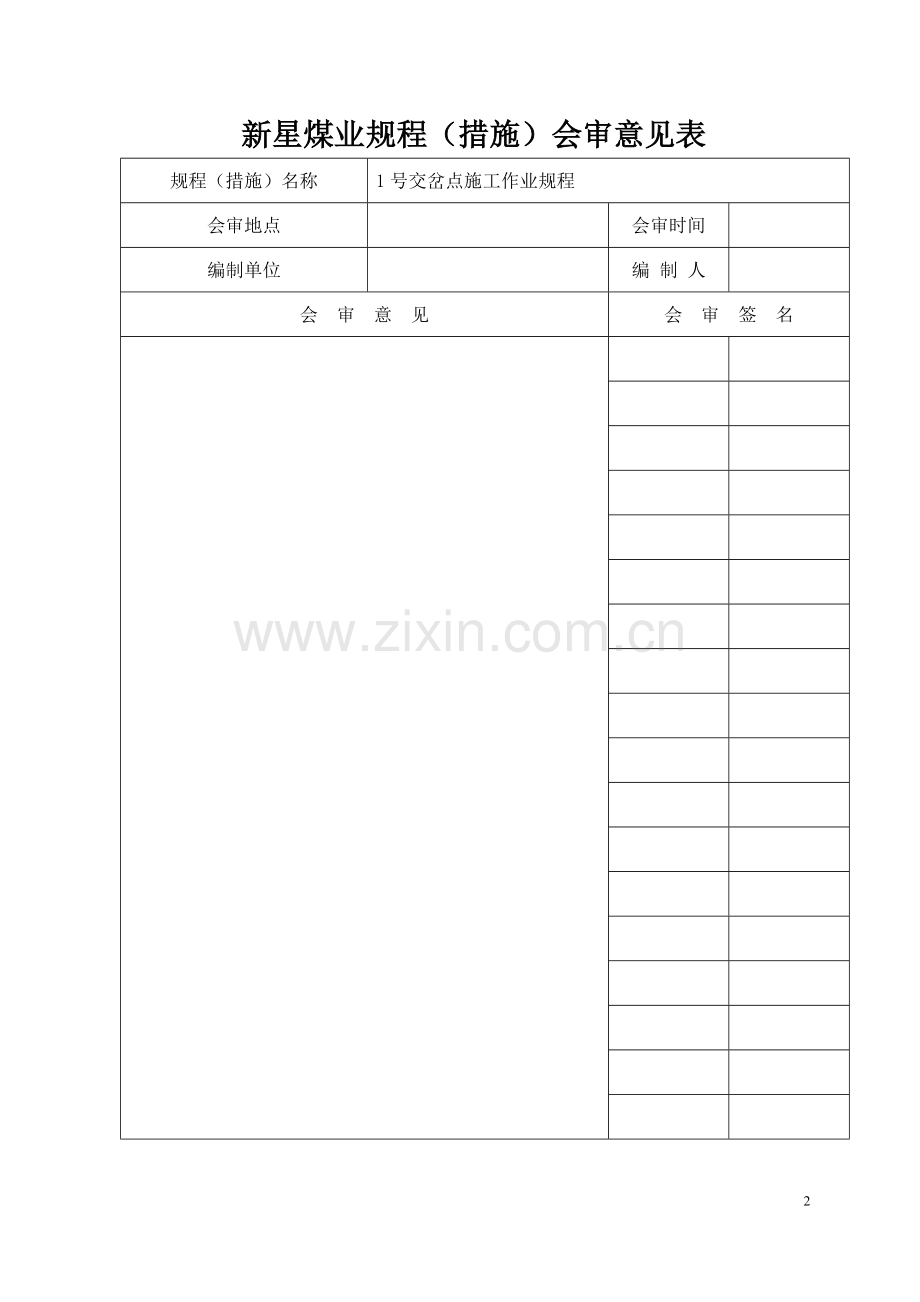

新星煤业规程（措施）会审意见表
规程（措施）名称
1号交岔点施工作业规程
会审地点

会审时间

编制单位

编 制 人

会 审 意 见
会 审 签 名

内审记录表
单 位

主持人

地 点

时 间

签名
职务
项目负责人
生 产
安 全
机 电
技 术
姓名

职务
审 核
编 制

姓名

新星煤业1号交岔点施工
第一章 概况
第一节 概述
一、巷道名称
本作业规程掘进的巷道为1号交岔点。
二、矿井概况
三、交叉点概况
1、掘进目的及用途：
1号交岔点相连副斜井井筒与5号煤层甩车场。
2、硐室位置：
1号交岔点位于副斜井里程k0+750m—k0+766.6m段右侧，为9-2#煤一号轨道斜巷下部车场。掘到1号交岔点开始扩邦点后按344°方位角、4‰上坡掘进13.82m到牛鼻子，向右再施工2m（9-2#煤一号轨道斜巷下部车场），然后按344°方位角、4‰上坡施工11采区辅助运输巷最多不超过6m后开始向前施工9-2#煤一号轨道斜巷下部车场。
3、形式：
按支护形式可分为用石料或用混凝土支护的砌碹式交叉点、用锚杆或喷射混凝土支护的锚喷式交叉点和用棚式支架或料石墙配型钢梁支护的简易交叉点三类。
砌碹式交叉点按结构形式不同可分为牛鼻子交叉点和穿尖交叉点两类。
1号交岔点按支护形式为为锚喷式交叉点，按结构形式为牛鼻子交叉点。
4、技术参数：
1号交岔点长28.4m，掘进体积为804.4m3；1-1断面掘进断面为31.4m2，掘进宽度4700mm，掘进高度3850mm；2-2断面掘进断面为41.2m2，掘进宽度5400mm，掘进高度4400mm；3-3断面掘进断面为56.4m2，掘进宽度10283mm，掘进高度6142mm。
5、服务年限：117.7年。
第二节 编写依据
一、编写依据：新星煤业1号交岔点《建设工程施工合同（GF-1999-0201）》。
二、煤炭工业合肥设计研究院关于新星煤业1号交岔点建设的施工图设计。
三、其它相关的技术规范。
第三节 矿压观测
一、观测对象
1号交岔点
二、观测内容
巷道顶板离层量（下降）；底板相对移近量（底鼓）；两帮相对移近量（片帮）等。
三、观测方法
测点布置：正常顶底板、两帮移近量观测。用钢尺量，每周观察一次，观察基点尽量选在顶板完好地段，无淋水情况下从巷道开口后5米起每40±5m，做一观察基点对巷道顶底板。
四、数据处理
由队技术员观察记录、分析判断，分析结果及时反馈到队里，从而不断修改设计补充措施，指导施工。

第二章 水文地质条件
一、地理位置
新星煤业位于山西省吕梁市方山县，北距县城39km，南距吕梁市22km。行政区划分属于湍水头镇管辖，地理坐标为北纬37°42′49″—37°44′32″，东经111°05′53″—111°08′16″。该矿位于307国道旁，该1号交岔点距307国道500米左右，交通十分便利。
第三章 施工方案
施工方案的选择：
交叉点施工方案的选择，取决于断面的大小、支护型式、围岩性质以及施工条件（从主巷还是从分巷施工、施工队伍技术水平等）。常用的施工方案有以下几种：
1、若围岩稳定，可采用一次成行的施工方法，随掘随锚喷或先锚后喷一次完成。
2、若围岩中等稳定，或巷道断面较大，可先掘一支巷道，并对边墙进行锚喷，余下的周边围岩喷30—50mm厚的混凝土（围岩条件差时，可加打锚杆）做临时支护，然后分段刷帮挑顶，随即进行锚喷。如果采用砌碹支护，开始可以以全断面由主巷道向支巷方向掘砌，在断面较大处，则用小断面向两支巷掘进并将边墙筑起，同时把柱墩掘砌好，然后分段挑顶砌碹，交叉点跨度最大的部分的碹体宜在最后砌成。
3、若围岩稳定性较差时，可采用先掘砌柱墩，再刷砌扩大断面部分的方法。一种方法是：由主巷向支巷方向掘进，随掘随砌边墙，掘通后以小断面横向掘出岔口，并将支巷掘出一部分，将柱墩砌好，然后再刷砌扩大断面（如下图1）；另一种方法是：先由支巷掘至岔口，然后以小断面横向与主巷贯通，将柱墩处的拱墙砌好，随后边掘边砌主巷，主巷完成后反过来向柱墩方向刷砌（如下图2）。
4、若围岩稳定性差，为防止围岩暴露面积过大，可用导硐法施工（如下图）。先以小断面导硐，将交叉点各巷口、柱墩和边墙掘砌好后，从主巷向岔口方向挑顶砌拱；从加快施工速度和安全角度出发，中间岩柱待交叉点刷砌完成后，最后用放小炮的方法除去。
由于地应力大，采用钢性支护容易失败，永久支护应采用可缩性U型钢支架或锚喷网支护以及锚喷网与其他支护的混和支护。
第二节 确定施工方案
一、围岩性质
1号交岔点内有5#煤层及其顶板泥岩及砂质泥岩出露，将要揭露的这层泥岩厚约48m，该泥岩坚固性系数ƒ=4。为稳定性较差围岩。
二、施工方案确定
采用先掘砌柱墩，再刷砌扩大断面部分的方法。方法是：由主巷向支巷方向掘进，随掘随砌边墙，掘通后以小断面横向掘出岔口，并将支巷掘出一部分，将柱墩砌好，然后再刷砌扩大断面。
三、施工工艺流程确定
打眼→装药→联线→放炮→通风→装岩→运输→敲帮问顶→锚网喷支护→永久支护（稳立模板→浇筑混凝土→洒水养护→混凝土拆模）。

第四章 施工工艺
第一节 交叉点施工方法
一、施工方法选择依据
因为该硐室掘进断面积大于15m2，掘进高度大于4m，不宜采用全断面法施工。所以1号交岔点采用台阶法施工。
二、施工设计
上台阶掘进高度不得低于2.4m,下台阶滞后于上台阶6~8m,严格按大样图尺寸施工,确保光面爆破。
交岔点掘进到柱墩处时，先留一层厚300~400mm的光爆层，待其它部分掘好并锚喷网后，再用打浅眼放小炮（眼距150mm）的方法刷出柱墩，随即按设计尺寸放线、锚网喷成形，若超挖过大，必须用砼进行补砌。
三、掘进班施工方法
1、迎头爆破后，及时在有效支护掩护下按由外向里、先顶后邦的顺序找掉活矸危岩，然后对迎头暴露围岩进行初喷，初喷厚度50~60mm。
2、迎头初喷并初凝20min后，打迎头耙装吊挂眼，对迎头矸石进行耙装；耙装后没有初喷上的围岩要重新进行初喷。
3、由外向里打设起拱线以上锚杆。
4、轮尺时，将周边眼的中心布置在巷道设计掘进断面的轮廓线上，中心线右边的炮眼眼底除按照交岔点扩邦向前1m向右偏斜239mm外，眼底还应稍向轮廓线外偏斜100~150mm，为下一循环打眼时留够凿岩机的工作空间。
四、喷浆班施工方法
1、迎头施工3~6m后，首先按由外向里、由上而下的顺序打设起拱线以下锚杆，并挂网至起拱线以下，锚杆盘压网要实，连好网。
2、喷浆盖网，喷层厚度为90~100mm，喷后不露网筋，达到设计厚度150mm。
第二节 凿岩方式
本规程所施工的1号交岔点采用打眼爆破的方法破岩。
一、凿岩机具选择
采用YTP-26型高频风钻打眼,拱部锚杆眼采用MQT85J31型风动锚杆机打眼，安注锚杆时使用MG80型锚杆安装机，风源来自地面压风机房。
二、凿岩作业
1、凿岩作业准备
（1）安全检查
为了安全，钻眼前要检查并处理顶帮的活石、浮砰，靠近工作面的棚子要打紧打牢。同时，要检查凿岩机、气腿并上足润滑油，备齐钎子和钎头，并检查钎子中心孔是否通气，检查压风管、水管是否有漏损现象，水压、风压是否满足要求等。
①敲帮问顶时，操作人员必须站在有支护的地点，并有专人协助观察。
②巷道成形尺寸小时，作好标记并采取措施处理。
③风压、水压、油量不足时不准强行打眼。
（2）巷道中腰线测控
为了掌握巷道掘进的方向和坡度，正确布置炮眼的位置，钻眼前应检查巷道的中线和腰线。
①简易测量方法
巷道中线需由测量人员用仪器测定，并在巷道顶板上每隔一定距离设有标桩与挂线。如果巷道的方向不改变，掘进工人即可用“三点延线法”延长中线，并以此为准，在工作面上布置炮眼。
②腰线测量
通常腰线点设在无水沟一侧巷道的侧墙棚腿上。腰线点距轨面标高通常取一米。延长腰线的方法可用半圆仪（又称坡度尺）挂在腰线上测定；或把腰线的坡度折合成巷道单位长度上升或下降的高度，并用透明软塑料管装水测定出水平后再量度之。
（3）炮眼布置
Ty-B型钻眼布孔仪。
（4）凿岩机及管线布置
①凿岩机布置
一般情况下，每 3.0~ 4.0m 2工作面断面配备一台凿岩机；当岩石较坚固时，每 1.4~2 .0 m 2便可配备一台凿岩机。1号交岔点三个断面掘进断面积分别为26.2m2，17.3m2，51.5m2，因为采用分台阶法爆破， 1-1断面掘进作业中布置五台凿岩机，四台打眼，一台备用。2-2断面掘进，3-3断面掘进

②凿岩机管线布置
多台凿岩机作业时，为了避免风管、水管相互纠缠，可以采用两路风管、水管供风和供水。
2、钻眼
（1）定眼：风钻司机把风钻升到适当高度，领钎人员站在一侧避开司机视线，手握钎杆，把钎头放到眼位。
（2）开眼：先慢速运转，钻进20—30mm后，再正常钻钻眼。
（3）钻眼：一手扶把柄，一手根据钻进情况调节操纵阀，匀速钻进。
（4）停钻：将钻杆从眼孔中缓慢拔出，先关风，再关水，然后进行下一步工作。
3、收尾工作
（1）风钻停机后，先关风再关水，并清洗干净风钻，放到指定位置。
（2）风钻要牢固的靠在帮上，以免歪倒伤人。
（3）严禁抢进尺、抢任务，不得随意延长劳动时间。
4、安全注意事项
（1）操作工衣袖、衣襟要扎好，防止卷入钻杆伤人。
（2）开钻时：先给水后给风。停钻时：先关风后关水。
（3）人员应战在风钻侧面，严禁踩空或骑在气腿上钻眼，双眼直视钻眼。两脚前后错开，脚踏实底。一手紧扶风钻把柄，一手调节操纵阀。
（4）严禁加深炮后残眼。
（5）钻孔内有出水、出气等突发情况时，严禁拔出钻杆并及时汇报。
（6）钻完眼拔钻时应停钻。
（7）吹眼时严禁对人吹，无关人员要撤到安全地点。
（8）顶板破碎时，缩小循环进尺。
第三节 爆破作业
一、爆破条件
1、巷道围岩性
1号交岔点施工范围内地层较平缓，倾角为3°，走向近南北。该交岔点内岩石以砂质泥岩为主，将要揭露的这层泥岩厚约48m，局部含有中细砂岩，含有植物化石，节理裂隙间充填有方解石及黄铁矿，该岩层水平层理及垂直裂隙发育，巷道底板有5#煤出露。该泥岩坚固性系数ƒ=4。
2、施工方法
采用正台阶工作面施工方法。掏槽方式为菱形掏槽法。
施工设备与供电情况表
序号
机械、钻具名称
型号
数量
动力
配套方式
备注
1
风钻
YTP-26
5

2
锚杆机
MQT85J31
2

备用一部
3
锚杆安装机
MG80
2

备用一部
4
耙装机
P－15B
1
15

5
小绞车
JD-11.4
1
11.4

6
喷浆机
PZ-VII
1
11

7
锚索机

3、通风方式
因为此矿井为高瓦斯矿井，故采用压入式通风方式。
4、瓦斯排放
爆破后，待工作面炮眼被吹散，爆破工、瓦斯检查工和班组长必须首先巡视爆破地点，
检查通风、瓦斯、煤尘、顶板、支架、拒爆、残爆等情况。
二、爆破说明书（三表一图）
1号交岔点2-2爆破原始条件表
序号
名 称
单位
数量
序号
名 称
单位
数量
1
掘进断面
m2
12.1
5
雷管
个
55
2
炮眼数量
个
55
6
总装药量
kg
43.2
3
炮眼深度
m
2.0
7
毫秒延期雷管

I-V
4
岩石坚固系数
f
4
8
水胶炸药

1号交岔点2-2爆破参数表

序号
炮 眼
名 称
炮 眼
编 号
炮眼
个数
炮眼
深度
装 药 量
爆破
顺序
联线
方式
Kg/眼
小计kg
1
掏槽眼
1-5
5
2200
1.2
6
I

串
联
2
辅助
6-10
5
2000
1.0
5
II
3
崩落眼
11-16
6
2000
1.0
6
III
4
崩落眼
17-29
13
2000
0.8
10.4
IV
5
周边眼
30-46
17
2000
0.4
6.8
V
6
底眼
47-55
9
2000
1.0
9
V

合计

55

43.2

1号交岔点2-2预期爆破效果表
序号
名 称
单位
数量
序号
名 称
单位
数量
1
炮眼数目
个

6
每循环炸药消耗量
Kg

2
炮眼总长度
m

7
每循环雷管消耗量
发

3
每循环进尺
m

8
每米巷道炸药消耗量
Kg

4
5
炮眼利用率
每循环爆破实体
%
m3

9
10
每立方岩石炸药消耗量
每立方岩石雷管消耗量
Kg/m3
个/m3

三、装药联线
1、炸药、雷管
使用煤矿许用T320水胶炸药、毫秒延期电雷管，最后一段的延期时间不得超过130ms。
2、装药结构
反向装药结构。
3、起爆方式
起爆使用MFd－100型发爆器全断面一次起爆，联线方式为串联。
4、巷道掘进采用光面爆破
周边眼距定为400mm，抵抗距为500mm.。 炮眼利用率为92%，眼痕率达到60%以上。
附图二：3#交岔点轮尺大样图
附图三：1-1断面爆破图表
附图四：2-2断面爆破图表
附图五：放炮警戒图

四、光面爆破作业的具体要求
1、眼痕率不应小于60%；
2、周边成形应符合设计轮廓；
3、两炮的衔接台阶尺寸不得大于150mm；
4、岩面不得有炮震裂缝；
5、巷道周边不应欠挖。
第四节 装载与运输
一、装岩选择
1、装岩方式
施工中采用P-60B型耙斗式耙装机装岩、1.5 m3矿车运输。
2、装岩设备选择
施工中采用P-60B型耙斗式耙装机装岩、1.5 m3矿车运输,平巷用柴油机车拉车,上下山采用JD-11.4型小绞车运输,喷浆机的型号为PZ-VII型。
装载、运输机械及其配套设备的名称、型号、安装位置、固定方式，安全设施的安设方式，装载与运输岩（煤）方式，运输距离。煤、矸、材料、设备、人员的运送方式等。
装载设备运输方式表
序号
设备名称
型号
数量
安装位置
固定方式
运输
方式
运输
距离
备注
1
耙装机
P-60B
1
检修联络巷开口处

2
小绞车
25KW
1
胶带巷检修联络巷开口处

3
防爆柴油车
(CCG5.0/600-FB)
1

4
矿车
1.5m3
1

二、装岩作业
采用耙斗装岩机装岩，P-60B型，耙斗容积0.6m3,生产能力70-105 m3 /h。其操作过程可分为准备工作、进行操作和收尾工作等几个环节。
1、装岩准备工作
（1）班前会要认真听讲，听清工作安排及注意事项
（2）持证上岗。
（3）检查扒装机各部件及固定装置的完好状况：
①耙装机各部件、各连接件必须完好、牢固，钢丝绳磨埙不得超限。
②必须有独立、完好的声光信号。
③严禁设备带病运转。
④耙装机前存在安全隐患的严禁开机尾轮、导向轮完好、固定符合作业规程规定，严禁固定于支架、锚杆上，开机进行试运转。
2、装岩
（1）根据煤（矸）量把耙斗调整到合适位置。
（2）正常扒运矸石装车。
（3）车辆装慢后，停止扒装机运行，将矸石车从扒装机下面推出，要求：
①耙斗主、副绳牵引速度要均匀；严禁两个手把同时拉紧；遇大矸石、耙斗受阻时不可强行牵引。
②耙斗应退后两米反复耙；不得在过渡槽上积矸。
③装车时大块矸石必须破碎。
④耙装机运行时钢丝绳运行段及回头轮6米范围内不得有人。
⑤当耙装的角度过大时司机应站在出绳的相对侧；拐弯耙矸时司机看不到迎头，应派专人再安全地点指挥。
⑥耙装机距离迎头符合作业规程规定。
⑦运转过程中出现异常必须停机、切断电源检查。
⑧装药时耙斗拉到溜槽上，耙装机切断电源，在耙矸过程中发现瞎炮、残留爆炸材料要停机， 让爆破工处理。
⑨使用气缸推车时，要先发信号，耙装机后10米内轨道上不得有人。
3、收尾工作
（1）停机，卸下手把，要求：
①停机后手把应放在松闸的位置上切断电源。
②耙斗应开到耙装机前
（2）清理耙装机搞文明生产。
第五节 锚网喷支护
一、支护参数
1号交岔点永久支护方式两次支护：一次为采用锚网喷加锚索支护。锚杆采用圆钢锚杆，锚杆间排距为600×600mm，菱形布置。每根锚杆使用两卷树脂锚固剂，锚固剂型号为MSZ28/35。金属网采用Φ6.5mm的盘圆钢筋焊制而成，网幅为2000mm×1000mm，网格为150×150mm，网与网之间采用钩接,压茬长度为100mm。锚索采用Φ15.24ｍｍ、长为8m，（锚到稳定岩层不小于1.2ｍ）的钢绞线配合锁头、托盘制作；喷浆所用水泥为P32.5号普通硅酸盐水泥，砂为纯净的河砂，石子直径为5~10mm，并用水冲洗干净，喷砼强度为C25。
二、临时支护
1、初喷工作面做为临时支护。爆破后及时用长把工具找掉工作面活矸浮石，冲刷巷邦后立即进行初喷，初喷厚度不小于50mm，喷浆体初凝20min后，施工人员方准进入工作面作业。
2、顶板较破碎时，初喷后采用摩擦支柱和防片网做为临时支护。
3、空顶距不得大于600mm。
三、锚网喷支护施工工艺
1、锚杆施工
（1）准备工作
①班前会要认真听讲，听清工作安排及注意事项。
②敲帮问顶：使用长柄工具清除活矸活石。
③架设临时支护：在锚杆上上好吊环，将前探梁穿过吊环，前端插入工作面预留的眼孔中，然后用专用木板将顶板接实。
④按照中腰线检查巷道猫断面规格，处理好欠挖部部分。
⑤检查准备好钻具、风水管路、支护材料等。
具体要求：
a.敲帮问顶时，操作人员必须站在有支护的地点，并有专人观察顶板。
b.向吊环内穿前探梁时，速度要慢，防止挤伤手指。
c.风压、水压、油量不足时不准强行打眼。
（2）打锚杆眼
①确定锚杆的布置眼位，并做好标记。
②将锚杆机按锚杆眼的位置进行定位，根据顶板倾角调整好锚杆机的角度。
③选择好初始钻杆，并对锚杆机进行空运转，检查马达、气腿、水路，正常后开始打眼。
④开眼时应慢推、轻打，钻进30mm时，逐步加快钻速，加大推力进入正常打眼。
⑤钻孔够深后，钻机反复升落2~3次后，关闭气腿进气阀和水阀，减慢钻速，平稳退出。
具体要求：
a.操作工衣袖、衣襟要扎好，防止卷入钻杆伤人。
b.先施工紧靠永久支护的一排锚杆眼，由中间依次向两帮施工
c.操作工应站在锚杆机摇臂端外侧的永久支护下作业。
d.打眼过程中出现异常：出水、瓦斯涌出等，立即停钻，不许退出钻杆，立即汇报。
（3）安装锚杆
①使用锚杆杆体检查锚杆孔深度是否符合要求，不符合要求的要进行处理。
②将锚杆孔附近的顶板找平。
③将树脂药卷放入孔内，用锚杆将树脂药卷缓慢推至眼底。
④上好托盘、网片及梯形梁，将网压茬连好。
⑤在锚杆尾部上好连接头，开动锚杆机进行搅拌，搅拌时间根据树脂药卷的要求确定。
⑥搅拌结束后，将锚杆机顶住锚杆，3－5分钟后固化后，再开动锚杆机上紧螺帽，要求边紧固边用工具砸打铁托盘，使铁托盘贴紧巷道表面。
⑦紧固到锚杆机失速，判断达到规定的扭矩后，停机，并卸下锚杆机。
具体要求
a.使用合格的锚杆和树脂药卷
b.锚杆随打随注，不得将一排锚杆眼打完后统一安装。
c.上网片时要求看清人员位置，防止扎伤自己或他人。
d.搅拌药卷时严禁手扶钎杆，回落钻机时，严禁手扶气腿。
（4）收尾工作
①对施工的锚杆间排距、扭矩进行验收，发现不合格的锚杆必须先进行处理。
②收拾钻具，放到规定位置。
③开始下一个循环。
④严禁抢任务，抢进尺，不得拖延工作时间。
具体要求：
a.锚杆机停止运转以后，先关水，并用水冲洗机子外壳，然后空转一会。再停机。
b.锚杆机应竖直放置，以免意外损坏。
第四节 支护工艺
三、巷道工程程规定
锚网喷支护巷道工程质量规定表
项目
质量标准
部位
巷道规格/mm
优良/mm
合格/mm

净宽
中线至左帮

0~+100

0~+150
拱基线

墙中

墙脚

中线至右帮

0~+100

0~+150
拱基线

墙中

墙脚

净高

0~+100

0~+150
腰线至拱顶

腰线下

锚杆
间排距/mm
±100

600×600
孔深/mm
0~+50

2150
锚杆规格

Ø20×2200
外露长度/mm
≤50

50
角度/(°)
≥75

锚固力/kN
≥90%

50
距工作面
距离/m

0.6

喷射混凝土
强度/MPa
150 mm×150mm×150mm
抗压强度25 MPa
喷射
厚度
/mm
墙

>10%
左

150
右
拱
左
右
表面平整度/(mm.m-2)
≤50

实测
基础深度/%

100
100
喷射质量

初喷距工作面距离/m

0
复喷距工作面距离/m

6

锚索
眼距/mm
±100

2000
孔深/mm
0~+200

7500
外露长度/mm
≤200

实测

水沟
中心位置/mm
±50

宽度/mm
±30

500
深度/mm
±30

450
距工作面
距离/m

40
浇筑混凝土
强度//MPa

30
浇筑厚度
>10%

500
文明施工
巷道无淤泥积水,无杂物,材料工具码放整齐

第四章 施工工艺
第一节 施工方法
该交岔点采用台阶法施工，上台阶掘进高度不得低于2.4m,下台阶滞后于上台阶6~8m,严格按大样图尺寸施工,确保光面爆破。
交岔点掘进到柱墩处时，先留一层厚300~400mm的光爆层，待其它部分掘好并锚喷网后，再用打浅眼放小炮（眼距150mm）的方法刷出柱墩，随即按设计尺寸放线、锚网喷成形，若超挖过大，必须用砼进行补砌。
1、掘进班施工方法：
（1）迎头爆破后，及时在有效支护掩护下按由外向里、先顶后邦的顺序找掉活矸危岩，然后对迎头暴露围岩进行初喷，初喷厚度50~60mm；
（2）迎头初喷并初凝20min后，打迎头耙装吊挂眼，对迎头矸石进行耙装；耙装后没有初喷上的围岩要重新进行初喷；
（3）由外向里打设起拱线以上锚杆。
（4）轮尺时，将周边眼的中心布置在巷道设计掘进断面的轮廓线上，中心线右边的炮眼眼底除按照交岔点扩邦向前1m向右偏斜239mm外，眼底还应稍向轮廓线外偏斜100~150mm，为下一循环打眼时留够凿岩机的工作空间。
2、喷浆班施工方法：
（1）迎头施工3~6m后，首先按由外向里、由上而下的顺序打设起拱线以下锚杆，并挂网至起拱线以下，锚杆盘压网要实，连好网；
（2）喷浆盖网，喷层厚度为90~100mm，喷后不露网筋，达到设计厚度150mm。
第二节 凿岩方式
本规程所施工的1号交岔点采用打眼爆破的方法破岩。
1、打眼机具：采用YTP-26型高频风钻打眼,拱部锚杆眼采用MQT85J31型风动锚杆机打眼，安注锚杆时使用MG80型锚杆安装机，风源来自地面压风机房。
2、装载、运输及喷浆：施工中采用P－15B型耙斗式耙装机装岩、1.5t矿车运输,平巷用柴油机车拉车,上下山采用JD-11.4型小绞车运输,喷浆机的型号为PZ-VII型。
3、降尘方法：湿式打眼、水炮泥装药、耙装前洒水、爆破后冲刷岩邦、开放水幕。

施工设备与供电情况表
序号
机械、钻具名称
型号
数量
动力
配套方式
备注
1
风钻
YTP-26
5

2
锚杆机
MQT85J31
2

备用一部
3
锚杆安装机
MG80
2

备用一部
4
耙装机
P－15B
1
15

5
小绞车
JD-11.4
1
11.4

6
喷浆机
PZ-VII
1
11

7
锚索机

第三节 爆破作业
一、爆破说明书
该交岔点内岩石以砂质泥岩为主，起拱线以下有5#煤层出露，现选择交岔点开始扩邦处1-1断面为例说明炮眼布置及爆破参数选择。
掏槽方式为菱形掏槽法。
1、炸药、雷管：使用煤矿许用乳化炸药、毫秒电雷管，最后一段的延期时间不得超过130ms。
2、装药结构：反向装药结构。
3、起爆方式：起爆使用MFd－100型发爆器全断面一次起爆，联线方式为串、并联联线。
1、 巷道掘进采用光面爆破，周边眼距定为400mm，抵抗距为500mm.。 炮眼利用率为92%，眼痕率达到60%以上。

二、光面爆破作业的具体要求
1、眼痕率不应小于60%；
2、周边成形应符合设计轮廓；
3、两炮的衔接台阶尺寸不得大于150mm；
4、岩面不得有炮震裂缝；
5、巷道周边不应欠挖。
第四节 装载与运输
装载、运输机械及其配套设备的名称、型号、安装位置、固定方式，安全设施的安设方式，装载与运输岩（煤）方式，运输距离。煤、矸、材料、设备、人员的运送方式等。

装载设备运输方式表
序号
设备名称
型号
数量
安装位置
固定方式
运输
方式
运输
距离
备注
1
耙装机
P－15B
1
检修联络巷开口处

2
小绞车
25KW
1
胶带巷检修联络巷开口处

3
防爆柴油车
(CCG5.0/600-FB)
1

4
矿车
1.5m3
1

第五节 管线及轨道敷设
管线及轨道敷设方式表
序号
名称
规格型号
单位
数量
吊挂方式
与工作面间距
轨枕间距
轨面高低差
轨道接头间隙
1
轨道
22kg/m
kg/m

20m
1*1m
5 mm
5 mm
2
风筒
Φ700
mm

悬吊
10m

3
风管
Φ159
mm

悬吊
30m

4
水管
Φ75
mm

悬吊
30m

5
缆线

悬吊
40m

6

第六节 设备及工具配备
设备及工具配备表
序号
设备、工具名称
规格型号
单位
数量
备注
一
施工设备

1
喷浆机
PZ-VII
台
1

2
耙矸机
P－90B
台
1

3
风钻
YTP-26
部
2

4
风镐
GT10P
部
1

5
单体支柱

6
锚索钻机
MQT-120\2.7C1
台
1

7
锚杆钻机
MQT85J31
部
2
一部备用
二
供电设备

1
控制开关
BZA10-5\2\127矿用隔爆型
个
2

2
馈电开关
PBG-400型
个
1

3
综保
BKZ-4
台
1

三
排水设备

1
水泵
YB400H1－2
台
2

2
启动设备
KG79-A5
台
2

四
通风设备

1
局部通风机
BSF
台
2
一台备用
2
除尘风机
AS－SSL
台
1

3
瓦斯传感器
KGJ100(A)
个
1

4
风电闭锁装置
KDGB-2J
个
1

5
瓦斯电闭锁
KGJ100(A)
个
1

五
提升设备

1
调度绞车
JD-11.4
台
1

六
其他设备、工具

1
激光指向仪

2
电话
HBZ(G)-1A
部
1

3
铁锹

4
手镐

5
手锤

6
撬棍

7
投光灯
DGC175\127Z型
盏
1

第五章 生产辅助系统

第一节 通风
通过6号联络巷的辅扇形成1号交岔点进风、主斜井回风的通风系统，3#交岔点施工可选用两台BSF型电机功率为22kw的风机（一台工作一台备用）,配Ф700 mm阻燃、抗静电胶质风筒一趟通风可满足施工要求，风机安装在井底车场，风筒经过轨道巷、7#联络巷、胶带巷、检修联络巷将风送至掘进工作面，通风距离为550m左右。
附图六：通风系统示意图。

第二节 压风
地面压风机房供风，地面和井下压风采用Φ159mm×4.5mm钢管连接至耙矸机后，钢管接头用法兰盘连接。
第三节 瓦斯防治
根据矿方提供的地质资料及现场施工实际，轨道巷无瓦斯，瓦斯等级为低级。

第四节 综合防尘
防尘用水采用施工用水管路，主要采取如下措施：
1、掘进工作面必须搞好综合防尘,坚持放炮前后洒水,冲刷岩帮,做到三不:无水不打干眼,不洒水不放炮,不洒水不装岩；
2、施工时要有完善的洒水灭尘管路,管路要吊挂整齐。
3、掘进工作面应采取湿式打眼,使用水炮泥； 应定期冲洗巷壁 , 井下工作人员必须佩戴防尘口罩，做好个体防尘。
4、炮前、炮后、耙矸机作业时要洒水降尘，防止岩尘飞扬。
5、喷浆时使用除尘风机。

第五节 防灭火
3#交岔点灭火器材置于轨道巷耙矸机处，应保持完好，并有明显的标志，消防供水管路系统使用施工用水管路，主要采取如下防火措施：
1、工作面不准存放易燃物如油类、棉纱，坚持入井检身制度，严禁明火入井。
2、耙矸机所用钢丝绳严禁有打结、烫发头现象。
3、加强供电管理，井下机电设备严禁有失爆现象，严格执行停送电制度。
4、耙矸机前只能用风泵排水，严禁使用电泵排水。
5、严禁穿化纤衣服下井，入井人员必须佩戴自救器。
6、万一工作面发生瓦斯、火灾事故，要听从跟班干部指挥，按避灾路线，迅速撤退，并及时向调度室汇报。
7、当不能撤离灾区时，要利用风筒、工作服搭风障，阻止和减少有害气体进入，并用压风管供新鲜空气，并及时发出呼救信号以便与外界联系，耐心等待营救。
第六节 安全监控
瓦斯探头应由专人负责，吊挂位置距工作面不大于5m，至顶板不大于300mm，至帮不小于200 mm，放炮时应撤至耙矸机后安全地点。

第七节 供电
3#交岔点设备用电可采用1号交岔点井底车场附近的井下临时变电所进行集中供电。
第八节 供水
施工用水由主斜井井口向下400m处的蓄水箱提供，井筒内敷设一趟Φ75 mm钢管连接至耙矸机后，钢管接头用法兰盘连接。
第九节 排水
工作面施工积水可在耙矸机后挖一积水坑，将积水通过检修联络巷用风泵排至胶带巷水沟内。

第十节 运输
①矸石的装、转运
工作面——0.93耙矸机——1.5 m3矿车(1辆)——检修联络巷——25KW小绞车--胶带大巷--主井主提2.5m绞车提升——地面——矸石堆——排矸场。
②供料方式
地面——1.5m3矿车——主斜井井筒——中央胶带运输大巷——检修联络巷——工作面或需用地点。
施工中，将喷浆机放在2#交岔点处，地面设砼搅拌站，用1.5m3矿车(串车)下料。
第十一节 照明、通信和信号
一、照明采用DGC175\127Z型投光灯挂在耙矸机司机操作处。
二、在轨道巷巷内安装一部HAK-1型本质安全型电话机，与井上下进行联系。
第六章 劳动组织
采用“三.八”制作业，掘进与喷浆平行作业，一、三个班掘进加成巷（耙矸机后巷道），二班掘进，每班进行临时支护 (详见循环作业图表)。
施工人员配备精简和按岗定员原则进行优化劳动组合,尽量达到各班组施工人员和承担任务相吻合,以利于体现按劳分配、多劳多得的分配原则,充分调动施工人员的积极性；促进施工任务完成。

劳动组织图表
序号
工种
班次
在册人数
出勤人数
备注
Ⅰ
Ⅱ
Ⅲ
合计
1
打眼工

5
5
5
15

2
爆破工

1
1
1
3

3
拌料工

2

2
4

4
装岩机司机

1
1
1
3

5
喷浆机操作工

1

1
2

6
绞车司机

1
1
1
3

7
推车、摘挂钩工

3
3
3
9

8
机电维修工

1
1
1
3

9
其他

3
3
3
9

10
班长

1
1
1
3

11
合计

19
16
19
54

第七章 安全技术措施

第一节 一通三防
1、加强一通三防管理，加强瓦检力度。
2、使用风电闭锁装置和瓦斯电闭锁装置。
3、局扇要指定专人负责，并保证正常运转，风筒吊挂平直，逢环必挂，发现漏风及时修补。保护好通风设施，保证通风系统正常，满足需要。风量符合安全规程最低风速要求,即岩巷为0.15m/s；风筒距工作面煤巷不大于5m。
4、每班必须设专人检查瓦斯，严格瓦斯检查制度。工作面及其它作业地点风流中瓦斯浓度≥0.75%时，必须立即停止打眼，爆破地点附近20m范围内风流中瓦斯浓度达到0.8%，严禁爆破。
5、工作面及其它作业地点风流中，电机或开关地点附近20m以内，风流中瓦斯浓度达到0.8%时，必须停止作业，切断电源，撤人处理。
6、严禁在停风或瓦斯超限的区域内作业。
7、当瓦斯浓度超过0.75％时严禁放炮，瓦斯浓度超过0.8%时应立即撤出人员，采取措施处理。
8、加强瓦斯检查管理，坚持停电、瓦斯超限撤人制度。检查瓦斯每班至少3次，如发现瓦斯涌出异常，专人连续检查瓦斯，检查结果填在记录牌上并向调度室汇报，将工作人员撤至安全地点。

第二节 防治水
经物探已查明3#交岔点前后50m范围内、底板50m以上范围无明显含水裂隙发育，但局部裂隙发育，受巷道采动影响，裂隙容易再活化，将深部水导入巷道。
施工过程中应坚持有疑必探，先探后掘的防治水原则，跟班人员要加强水情观测，发现异常及时汇报，并采取相应的处理措施。

胶带大巷行人安全技术措施
1、行人严禁在道心行走，靠巷道左邦行走。
2、柴油机车拉的矿车队前后均要挂警灯，同时司机要敲铃提醒，看见有大巷内有人员行走时要减速慢行。
3、胶带巷行车时人员要靠一邦避让，车辆通过后再行人。
排矸安全注意事项
1、由于检修
