ArcGIS流域划分步骤

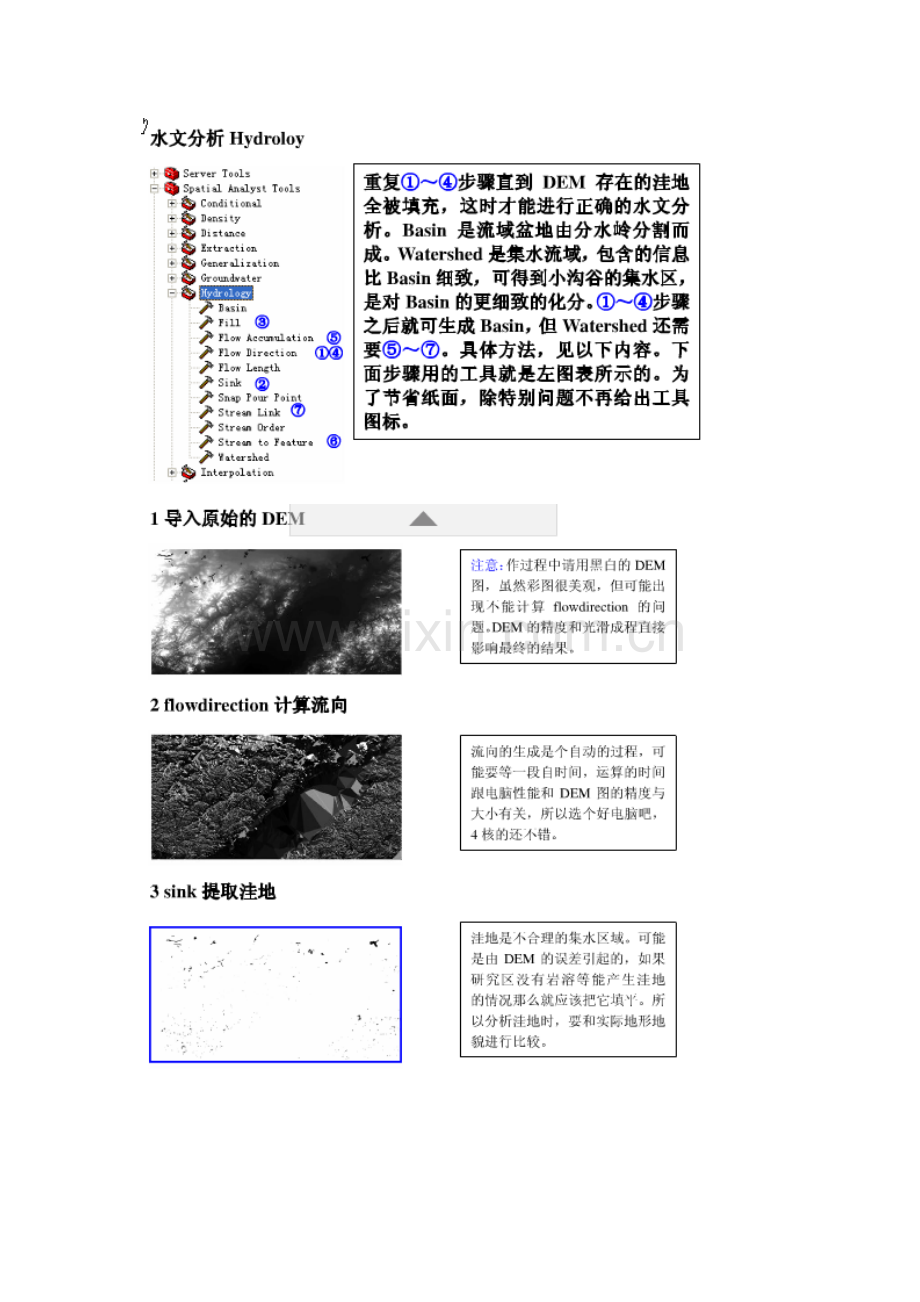

1. 加载DEM数据。注意:不要替换色彩，否则将影响工具的正常运行
DEM_5m.img。该DEM为5米分辨率，古田镇。值域

2. Flow Derection计算流向。生成FlowDir_DEM_1
此时生成的流向raster的值域是1-255，为连续渐变的

3. sink提取洼地。生成Sink_FlowDir1。
值域

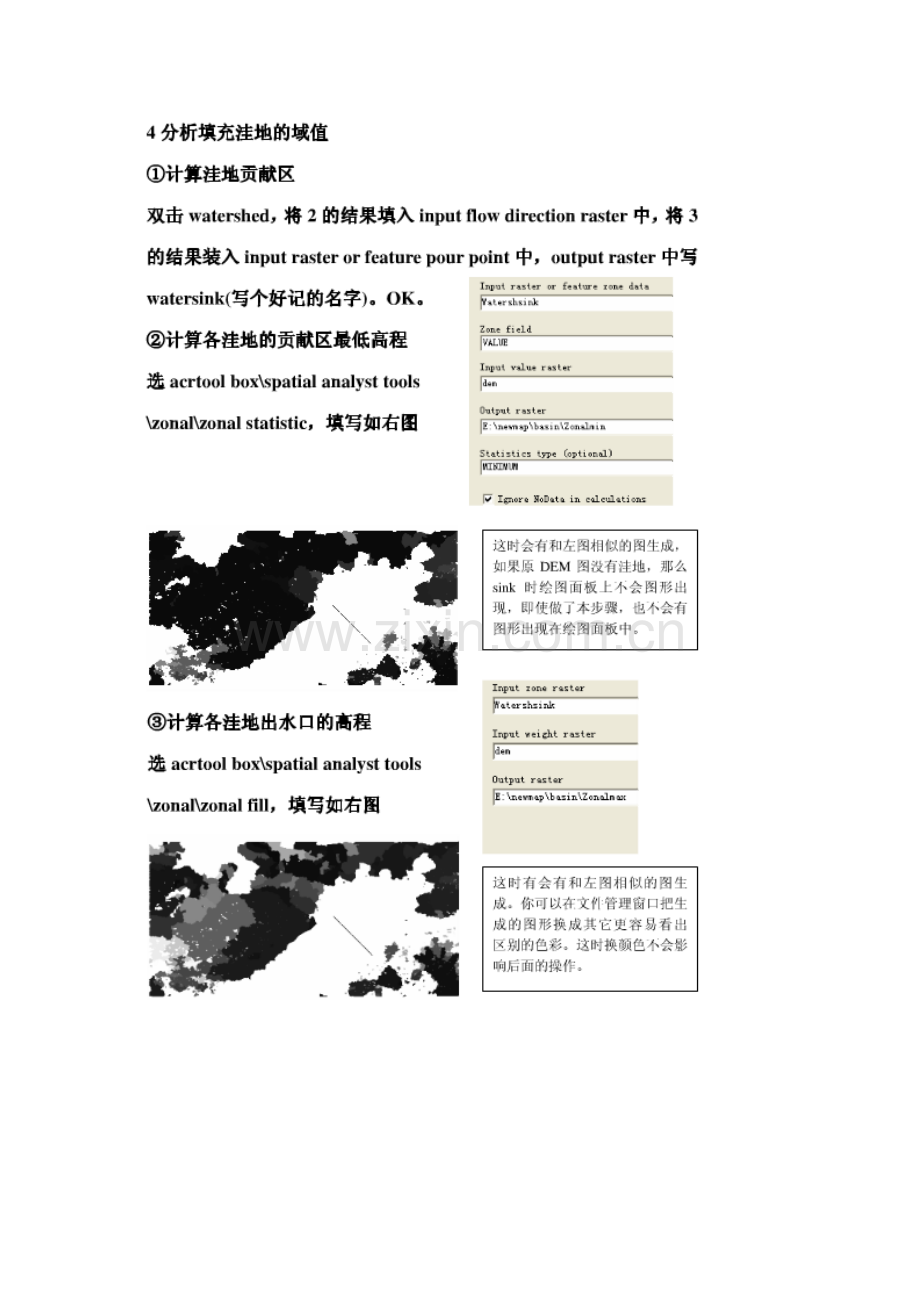

4. 分析填充洼地的阈值
1）分析洼地贡献区。输出raster命名为WaterShed

2）计算各洼地贡献区最低高程

3）计算各洼地出水口的高程

4）计算洼地的深度
工具：
计算方法是“3）-2）”，如下图。等号左边可直接为输出raster命名为SinkDep

5. Fill填洼

这里的Z_limit取与不取似乎没有关系。根据参考文献【Arcgis水系流域提取步骤_百度文库.html】“对照地形资料，确定填充域值（Z limit）。没有溶岩问题的话，直接选步骤4之4）计算的最大值+1作为域值”，因此以57作为Z Limit值，填洼结果为DEM_5m_fill57。其结果与Z值为空填洼的结果Fill_DEM_5m1在视觉上没有区别，且它们的数值范围均为。这个范围与填洼前的DEM高位相同，地位提高30m（原来是645.024）

注意：后面应该使用填洼后的DEM
6. 计算新生成DEM的流向（FlowDir_DEM_2）、洼地（Sink_FlowDir2），如果洼地不存在了则进行下一步骤，否则需要再一次填洼。这次实验结果Sink_FlowDir2为空，表示洼地已不存在。
FlowDir_DEM_2与第一次生成的FlowDir_DEM_1不同，其值域为1、2、4、8、16、32、64、128，表示8个方向，非连续

7. Basin流域计算

3D分析工具中的Raster to Feature转换成矢量Basin1_Poly，如下图

8. WaterShed集水
1）Flow Accumulation计算水流累积量

2）提取河网（累积量大于一定阈值，阈值视情况而定）

转换为矢量cal_river

3）StreamLink

4）Watershed
根据参考文献“Watershed的划分是要根据各集水流域的入、出水点的位置决定的。为了得到出水点，使用Streamlink，将calculation填入input stream raster得结果”

转换为矢量watershed2_p

最终结果如下图
