大功率元器件替换手册
大功率元器件替换手册IRF630B/IRF640B IRF730B/ IRF740B SSH45N20B
IRF830B/IRF840B IRFP250B/ IRFP450B IRFP460C
IRFP460A SSH70N10A
Q型 MOSFET：Rds(on)为标准值
FQP50N06 FQP65N06 FQP85N06
FQP90N08 80V/71A/0.012Ω
FQP33N10 100V/33A/0.04Ω
FQP70N10 100V/57A/ 0.019Ω
FQP46N15 150V/46A/0.12
FQP34N20 200V/34A/0.065
FQP13N50 500V/13A/0.33
Fqa62n25 250v/62a/0.029
FQP18N20V2 200V/18A/0.14ΩFQP13N50 500V/13A/ 0.33Ω
FQPF12N60 600V/12A/ 0.55Ω
FQP4N90 900V/4.2A/2.7Ω
FQP7N80 800V/6.6A/1.2Ω
FQA160N08 80V/160A/0.0056Ω
FQA70N10 100V/70A/0.019Ω
FQA140N10 100V/140A/0.008Ω
FQA90N15 150V/90A/0.014Ω
FQA34N20 200V/34A/0.06Ω
FQA48N20 200V/48A/0.037Ω
FQA65N20 200V/65A/0.025Ω

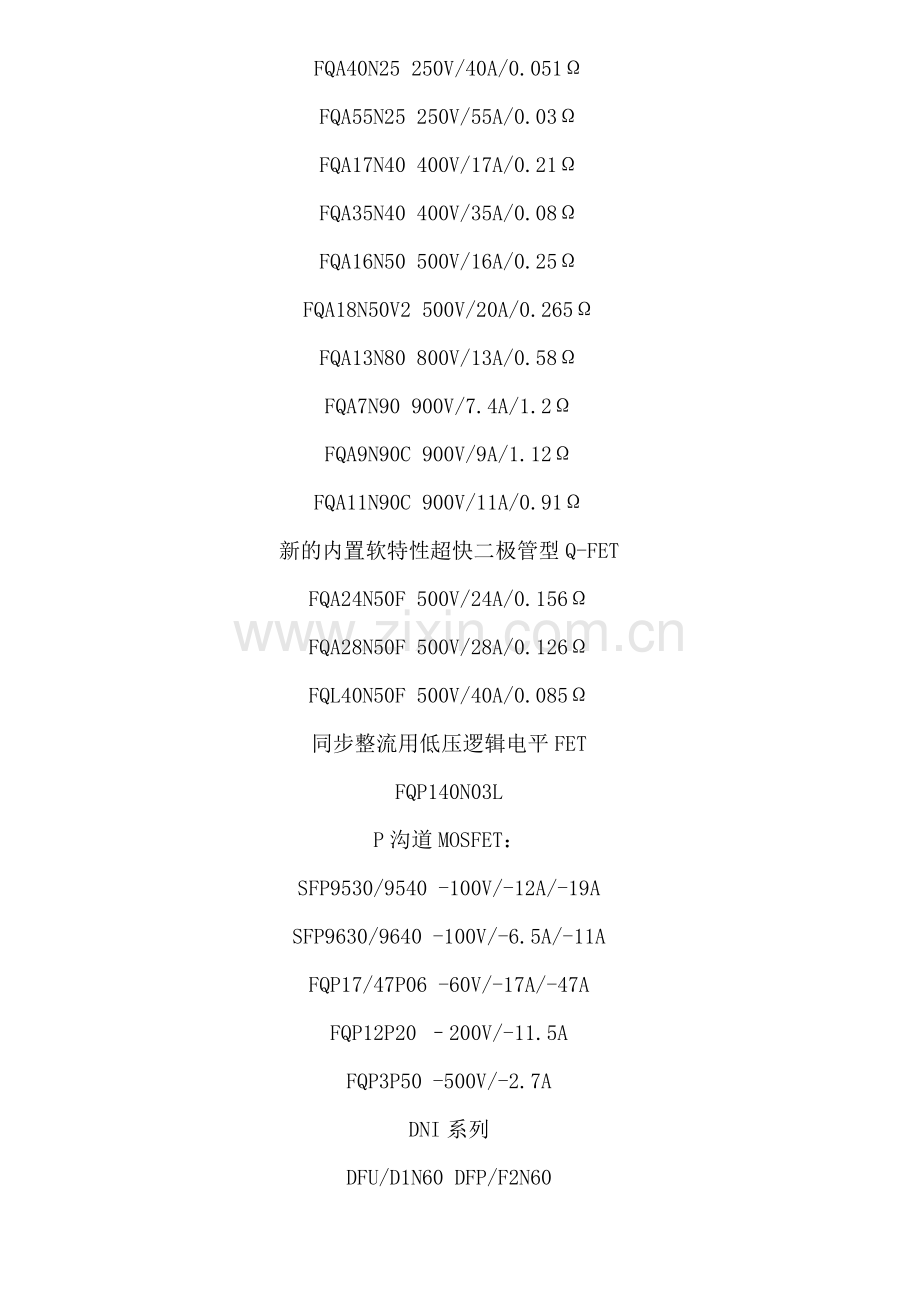

FQA40N25 250V/40A/0.051Ω
FQA55N25 250V/55A/0.03Ω
FQA17N40 400V/17A/0.21Ω
FQA35N40 400V/35A/0.08Ω
FQA16N50 500V/16A/0.25Ω
FQA18N50V2 500V/20A/0.265Ω
FQA13N80 800V/13A/0.58Ω
FQA7N90 900V/7.4A/1.2Ω
FQA9N90C 900V/9A/1.12Ω
FQA11N90C 900V/11A/0.91Ω
新的内置软特性超快二极管型Q-FET
FQA24N50F 500V/24A/0.156Ω
FQA28N50F 500V/28A/0.126Ω
FQL40N50F 500V/40A/0.085Ω
同步整流用低压逻辑电平FET
FQP140N03L
P沟道MOSFET：
SFP9530/9540 -100V/-12A/-19A
SFP9630/9640 -100V/-6.5A/-11A
FQP17/47P06 -60V/-17A/-47A
FQP12P20 –200V/-11.5A
FQP3P50 -500V/-2.7A
DNI系列
DFU/D1N60 DFP/F2N60
DFF/P4N60 DFF/P7N60
WISDOM系列
WFP50N06
WFP70N06
WFP75N08
新一代FRD--超快恢复二极管:
FFPF06U20DN 200V/2*6A/40ns/TO220F
FFPF10U20DN 200V/2*10A/40ns/TO220F
FFA15U20DN 200V/2*15A/40ns/TO3P
FFA30U20DN 200V/2*30A/40ns/TO3P
FFPF10U30DN 200V/2*10A/60ns/TO220F
FFP06U40DN 400V/2*6A/50ns/TO220
FFA15U40DN 400V/2*15A/50ns/TO3P
FFA20U40DN 400V/2*20A/50ns/TO3P
FFPF20U60S 600V/20A/90ns/TO220F
FFPF30U60S 600V/30A/90ns/TO220F
FFPF10U60DN 600V/2*10A/90ns/TO220F
FFA20U60DN 600V/2*20A/90ns/TO3P
FFA30U60DN 600V/2*30A/90ns/TO3P
FFA60U60DN 600V/2*60A/110ns/TO3P
肖特基二极管:
FYP1045DN FYP1545DN
FYP2045DN FYAF3045DN
FYP2006DN FYP1010DN
FYP2010DN
原Intersil 超快恢复二极管：
RHRP8120 1200V/11A/55ns/TO220
RHRP15120 1200V/15A/65ns/TO220
RHRP30120 1200V/30A/65ns/TO220
RHRG30120 1200V/30A/65ns/TO247
RHRG75120 1200V/75A/65ns/TO247
新一代专为高频开关电源PFC电路所设计超快软恢复 隐形二极管：
ISL9R860P2 600V/8A/TO220
ISL9R1560P2 600V/15A/TO220
ISL9K1560G3 600V/2*15A/TO247
ISL9R3060G2 600V/30A/TO247
ISL9K3060G3 600V/2*30A/TO247
ISL9R8120P2 1200V/8A/TO220
ISL9R18120G2 1200V/18A/TO247
ISL9R30120G2 1200V/30A/TO247

一、IGBT单管及模块，

600V 改进的两单元模块系列
特优价供货：
FMG2G100US60 600V/100A
FMG2G150US60 600V/150A
FM2G200US60 600V/200A
FM2G300US60 600V/300A
FM2G400US60 600V/400A
新一代高速智能6单元模块—SPM
FSBB15CH60 600V/15A
FSBB20CH60 600V/20A
FSBB30CH60 600V/30A
FSAM15SH60 600V/15A
FSAM30SM60A 600V/30
单管UF系列，高速型
SGP13N60UFD 600V/13A/TO220
SGH23N60UFD 600V/23A/TO3P
SGH40N60UFD 600V/40A/TO3P
SGH80N60UFD 600V/80A/TO3P
SGL160N80UFD 600V/160A/TO264
10us短路时间，适用于马达调速等
感性负载
SGP10N60RUFD 600V/16A/75W/TO220
SGH15N60RUFD 600V/24A/160W/TO3P
SGH20N60RUFD 600V/32A/195W/TO3P
SGH30N60RUFD 600V/48A/235W/TO3P
SGL50N60RUFD 600V/80A/250W/TO264
SGL60N90DG3 900V/60A/2.0V/TO264
FGL60N100D 1000V/60A/2.2V/TO264
1200 RUF系列硅直接键合技术单管
FGA15N120AND 1200V/15A/192W/TO3P
FGA25N120ANTD 1200V/50A/312W/TO3P
SGL25N120RUFD 1200V/40A/270W/TO264
SGL40N150D 1500V/40A/200W/TO264
FGL60N170D 1700V/60A/200W/TO264
原Intersil专为高频开关电源所设计
HGTG12N60A4D 600V/54A/167W/Tf18ns
HGTG30N60A4D 600V/75A/463W/Tf38ns
原INTERSIL NPT工艺 大功率IGBT单管
HGTG10N120BND 1200V/35A/298W/Tf100ns
HGTG11N120CND 1200V/43A/298W/Tf190ns
HGTG18N120BND 1200V/54A/390W/Tf90ns
二、智能电源开关管--SPS
KA5H0165RN KA5H0280R KA5L/5H0380R
100W~250W : KA1M0680RB, KA1M0880B
三、新一代FRD--超快恢复二极管:
FFPF06U20DN 200V/2*6A/40ns/TO220F
FFPF10U20DN 200V/2*10A/40ns/TO220F
FFA15U20DN 200V/2*15A/40ns/TO3P
FFA30U20DN 200V/2*30A/40ns/TO3P
FFPF10U30DN 200V/2*10A/60ns/TO220F
FFP06U40DN 400V/2*6A/50ns/TO220
FFA15U40DN 400V/2*15A/50ns/TO3P
FFA20U40DN 400V/2*20A/50ns/TO3P
FFPF20U60S 600V/20A/90ns/TO220F
FFPF30U60S 600V/30A/90ns/TO220F
FFPF10U60DN 600V/2*10A/90ns/TO220F
FFA20U60DN 600V/2*20A/90ns/TO3P
FFA30U60DN 600V/2*30A/90ns/TO3P
FFA60U60DN 600V/2*60A/110ns/TO3P
肖特基二极管:
FYP1045DN FYP1545DN FYP2045DN
FYAF3045DN 45V/30A/TO3P
FYP2006DN 60V/20A/ TO220
FYP1010DN 100V/10A/TO220
FYP2010DN 100V/20A/TO220
原Intersil 超快恢复二极管：
RHRP8120 1200V/11A/55ns/TO220
RHRP15120 1200V/15A/65ns/TO220
RHRP30120 1200V/30A/65ns/TO220
RHRG30120 1200V/30A/65ns/TO247
RHRG75120 1200V/75A/65ns/TO247
新一代专为高频开关电源PFC电路所设计超快软恢复 隐形二极管：
ISL9R860P2 600V/8A/TO220
ISL9R1560P2 600V/15A/TO220
ISL9K1560G3 600V/2*15A/TO247
ISL9R3060G2 600V/30A/TO247
ISL9K3060G3 600V/2*30A/TO247
ISL9R8120P2 1200V/8A/TO220
ISL9R18120G2 1200V/18A/TO247
ISL9R30120G2 1200V/30A/TO247
