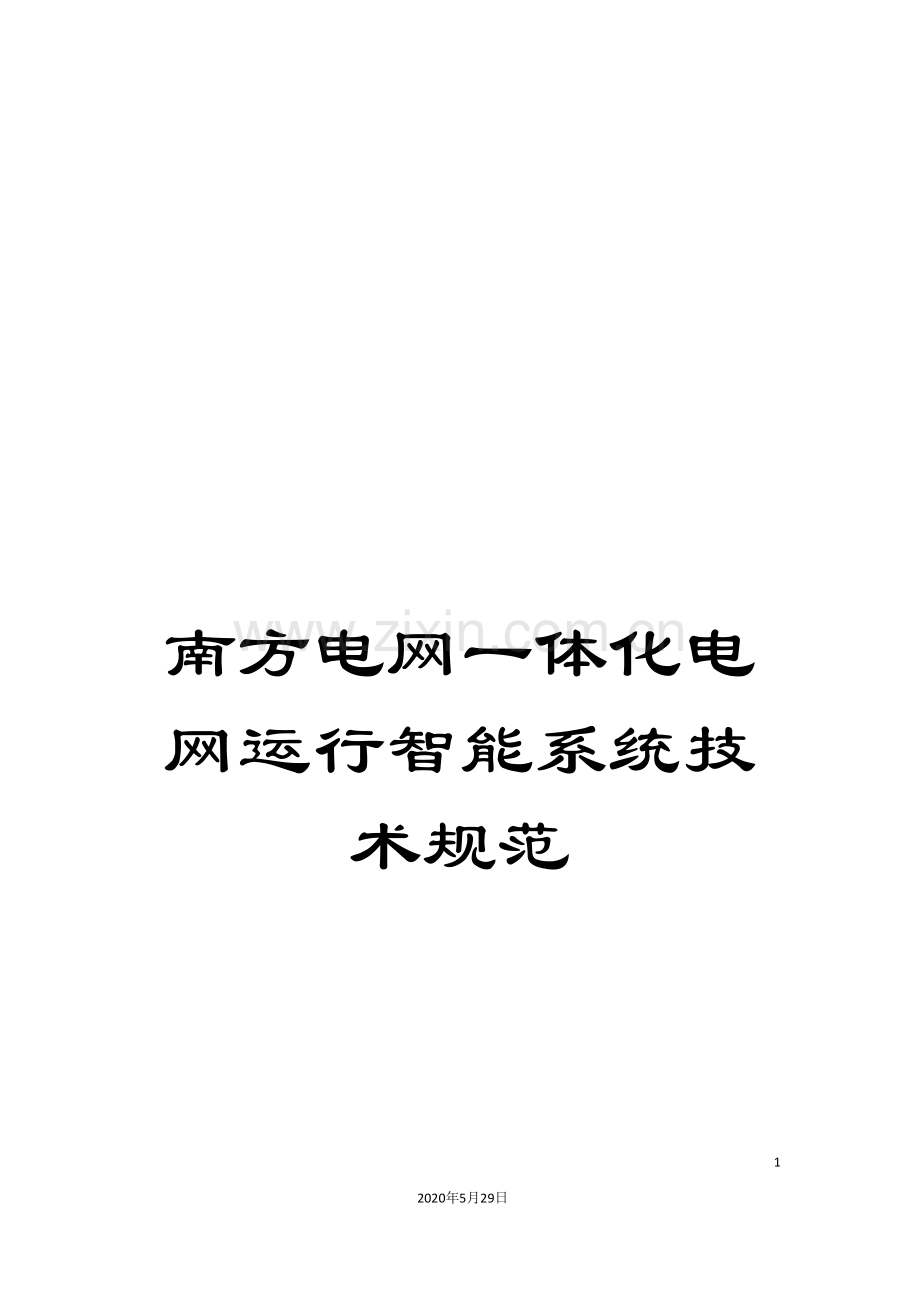

南方电网一体化电网运行智能系统技术规范.doc

南方电网一体化电网运行智能系统技术规范

35
2020年5月29日
文档仅供参考
Q/CSG

Q/CSG 110017.39.3-

中国南方电网有限责任公司企业标准

南方电网一体化电网运行智能系统
技术规范

第3-9.3部分:数据
数据接口与协议
(纵向主站间数据交换)

Technical specifications
of operation smart system
in China Southern Power Grid -

Part 3-9.3: Data -
Data interface and protocols
(Data exchange vertically between control centers)

中国南方电网有限责任公司 发 布
-XX-XX 实施
-XX-XX 发布

目 次
前 言 II
1 范围 1
2 规范性引用文件 1
3 术语和定义 1
4 总体原则及要求 1
4.1 目标与原则 1
5 DL476-92功能规范扩展 1
5.1 常规四遥信息采集和转发 1
5.2 错峰预警,计划曲线 2
5.3 模型,图形文件传输 3
5.4 告警直传 3
5.5 画面远程浏览 5
5.6 水调系统中扩展 10
6 IEC60870-6 /TASE2功能规范扩展 16
6.1 常规四遥信息采集和转发 16
6.2 错峰预警,计划曲线 16
6.3 模型,图形文件传输 16
7 基于OSB服务总线的交互 16
7.1 常规四遥信息转发 17
7.2 错峰预警,计划曲线 17
7.3 模型,图形文件传输 20
7.4 在线订阅,发布 22
7.5 其它信息交换 22
附录 A (规范性附录) 参数定义 23
A.1 控制域参数 23
A.2 数据类型(BID) 24
A.3 文件格式类型 24
A.4 请求服务 24
A.5 质量码 25
A.6 状态量值 25
A.7 颜色对应图元平面,颜色对应类型 25
A.8 多窗口连接 25
A.9 协议版本号 25

前 言
为落实公司二次一体化的工作要求,提高电网一体化运行水平,解决二次系统种类繁杂、运行信息割裂、缺乏统一的建设和运行标准等问题,经研究国内外电网运行技术支持系统建设思路和实践案例,提出建设一体化电网运行智能系统的总体解决方案。
为推进一体化电网运行智能系统标准化、规范化建设,特制定南方电网一体化电网运行智能系统系列标准。
本次发布的系列标准是 ,适用于 起开始可研的新建或技改项目,指导公司一体化电网运行智能系统网、省、地(县)主站和厂站系统建设。
本系列标准分为8部分共73篇,第一部分为总则,共2篇,描述了标准体系和术语定义;第二部分为架构,共3篇,描述了系统总体、主站和厂站架构和原则;第三部分为数据,共13篇,描述了数据源、数据架构和数据交换等要求;第四部分为平台,共6篇,描述了系统平台和OSB总线相关要求;第五部分为主站应用,共26篇,描述了主站端系统各模块功能要求;第六部分为厂站应用,共16篇,描述了厂站端系统各模块和装置的功能要求;第七部分为配置,共5篇,描述了系统主站和厂站配置和标准化接线要求;第八部分为验收,共2篇,描述了系统主站和厂站验收技术管理要求。
标准体系结构如下表所示:
标准名称
部分
篇
编号
南方电网一体化电网运行智能系统技术规范
第1部分:总则
第1篇:基本描述
Q/CSG 110017.11-
第2篇:术语和定义
Q/CSG 110017.12-
第2部分:架构
第1篇:总体架构技术规范
Q/CSG 110017.21-
第2篇:主站系统架构技术规范
Q/CSG 110017.22-
第3篇:厂站系统架构技术规范
Q/CSG 110017.23-
第3部分:数据
第1篇:数据源规范
Q/CSG 110017.31-
第2篇:厂站数据架构
Q/CSG 110017.32-
第3篇:主站数据架构
Q/CSG 110017.33-
第4篇:IEC61850实施规范
Q/CSG 110017.34-
第5篇:电网公共信息模型规范
Q/CSG 110017.35-
第6篇:全景建模规范
Q/CSG 110017.36-
第7篇:对象命名及编码
Q/CSG 110017.37-
第8篇:基于SVG的公共图形交换
Q/CSG 110017.38-
第9.1篇:数据接口与协议.厂站主站间数据交换
Q/CSG 110017.39.1-
第9.2篇:数据接口与协议.横向主站间数据交换
Q/CSG 110017.39.2-
第9.3篇:数据接口与协议.纵向主站间数据交换
Q/CSG 110017.39.3-
第10篇:通用画面调用技术规范
Q/CSG 110017.310-
第11篇:公共图形绘制规范
Q/CSG 110017.311-
第4部分:平台
第1篇:主站系统平台技术规范
Q/CSG 110017.41-
第2篇:厂站系统平台技术规范
Q/CSG 110017.42-
第3.1篇:运行服务总线(OSB)技术规范.服务注册及管理
Q/CSG 110017.43.1-
第3.2篇:运行服务总线(OSB)技术规范.OSB功能
Q/CSG 110017.43.2-
第4篇:安全防护技术规范
Q/CSG 110017.44-
第5篇:容灾备用技术规范
Q/CSG 110017.45-
第5部分:主站应用
第1.1篇:智能数据中心.数据采集与交互类功能规范
Q/CSG 110017.51.1-
第1.2篇:智能数据中心.全景数据建模类功能规范
Q/CSG 110017.51.2-
第1.3篇:智能数据中心.数据集成与服务类功能规范
Q/CSG 110017.51.3-
第2.1篇:智能监视中心.稳态监视类功能规范
Q/CSG 110017.52.1-
第2.2篇:智能监视中心.动态监视类功能规范
Q/CSG 110017.52.2-
第2.3篇:智能监视中心.暂态监视类功能规范
Q/CSG 110017.52.3-
第2.4篇:智能监视中心.环境监视类功能规范
Q/CSG 110017.52.4-
第2.5篇:智能监视中心.节能环保监视类功能规范
Q/CSG 110017.52.5-
第2.6篇:智能监视中心.在线计算类功能规范
Q/CSG 110017.52.6-
第2.7篇:智能监视中心.事件记录类功能规范
Q/CSG 110017.52.7-
第2.8篇:智能监视中心.在线预警类功能规范
Q/CSG 110017.52.8-
第3.1篇:智能控制中心.手动操作类功能规范
Q/CSG 110017.53.1-
第3.2篇:智能控制中心.自动控制类功能规范
Q/CSG 110017.53.2-
第4.1篇:智能管理中心.并网审核类功能规范
Q/CSG 110017.54.1-
第4.2篇:智能管理中心.定值整定类功能规范
Q/CSG 110017.54.2-
第4.3篇:智能管理中心运行方式类功能规范
Q/CSG 110017.54.3-
第4.4篇:智能管理中心.离线计算类功能规范
Q/CSG 110017.54.4-
第4.5篇:智能管理中心.安全风险分析与预控类功能规范
Q/CSG 110017.54.5-
第4.6篇:智能管理中心.经济运行分析与优化类功能规范
Q/CSG 110017.54.6-
第4.7篇:智能管理中心.节能环保分析与优化类功能规范
Q/CSG 110017.54.7-
第4.8篇:智能管理中心.电能质量分析与优化功能规范
Q/CSG 110017.54.8-
第4.9篇:智能管理中心 .统计评价类功能规范
Q/CSG 110017.54.9-
第4.10篇:智能管理中心.用电管理类功能规范
Q/CSG 110017.54.10-
第4.11篇:智能管理中心.信息发布类功能规范
Q/CSG 110017.54.11-
第5.1篇:电力系统运行驾驶舱.技术规范
Q/CSG 110017.55.1-
第5.2篇:电力系统运行驾驶舱.功能规范
Q/CSG 110017.55.2-
第6部分:厂站应用
第1篇:智能数据中心功能规范
Q/CSG 110017.61-
第2篇:智能监视中心功能规范
Q/CSG 110017.62-
第3篇:智能控制中心功能规范
Q/CSG 110017.63-
第4篇:智能管理中心功能规范
Q/CSG 110017.64-
第5篇:厂站运行驾驶舱功能规范
Q/CSG 110017.65-
第6篇:智能远动机功能规范
Q/CSG 110017.66-
第7.1篇:厂站装置功能及接口规范.通用技术条件
Q/CSG 110017.67.1-
第7.2篇:厂站装置功能及接口规范.一体化测控装置
Q/CSG 110017.67.2-
第7.3篇:厂站装置功能及接口规范.一体化运行记录分析装置
Q/CSG 110017.67.3-
第7.4篇:厂站装置功能及接口规范.一体化在线监测装置
Q/CSG 110017.67.4-
第7.5篇:厂站装置功能及接口规范.合并单元
Q/CSG 110017.67.5-
第7.6篇:厂站装置功能及接口规范.智能终端
Q/CSG 110017.67.6-
第7.7篇:厂站装置功能及接口规范.工业以太网交换机
Q/CSG 110017.67.7-
第7.8篇:厂站装置功能及接口规范.调速器
Q/CSG 110017.67.8-
第7.9篇:厂站装置功能及接口规范.励磁控制器
Q/CSG 110017.67.9-
第8篇:智能配电终端功能规范
Q/CSG 110017.68-
第7部分:配置
第1篇:主站系统配置规范
Q/CSG 110017.71-
第2篇:主站辅助设施配置规范
Q/CSG 110017.72-
第3篇:主站二次接线标准
Q/CSG 110017.73-
第4篇:厂站系统配置规范
Q/CSG 110017.74-
第5篇:厂站辅助设施配置规范
Q/CSG 110017.75-
第8部分:验收
第1篇:主站系统验收规范
Q/CSG 110017.81-
第2篇:厂站系统验收规范
Q/CSG 110017.82-
本规范是该系列标准的第3部分第9.3篇。
本规范由中国南方电网有限责任公司标准化委员会批准。
本规范由中国南方电网系统运行部(中国南方电网电力调度控制中心)提出、归口管理和负责解释。
本规范起草单位:中国南方电网系统运行部(中国南方电网电力调度控制中心)负责起草。
本规范参加单位:广西电网公司、南京南瑞继保电气有限公司、广东电网公司电力科学研究院。
本规范主要起草人员:周华锋、麦绍辉、方文崇、陈晓兵、李劲、曹伟、孙超、施志良、吕冰、胡亚平。

南方电网一体化电网运行智能系统技术规范
第3-9.3部分:数据
数据接口与协议
(纵向主站间数据交换)
1 范围
本规范规定了南方电网一体化电网运行智能系统的上下级主站间的通信规约规范。
本系列标准文件适用于适用于网、省、地县、配各级主站的规划、设计、采购、建设、验收、运行、升级工作。
2 规范性引用文件
下列文件中的条款经过本规范的引用而成为本规范的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本规范。
IEC 60870-6 / TASE2 控制中心间数据交换远动协议
DL 476-92 电力系统实时数据通信应用层协议
Q/CSG 110017.310- 南方电网一体化电网运行智能系统技术规范 第3部分:数据 第10篇:通用画面调用技术规范
3 术语和定义
本标准采用的术语和定义见Q/CSG 110017.12- 。
4 总体原则及要求
4.1 目标与原则
主站间通信规约可采取DL 476-92和TASE2两者之一,本规范对对现有DL 476-92及TASE2规约进行扩展,实现主站间统一的数据通信规约,并支持模型、图形的传输功能。
对于常规遥测、遥信、遥控、遥调等数据采集和转发,内容包括但不限于:
a) 全遥测、全遥信等数据总召唤,总召唤间隔可设
b) 变化遥测、变位遥信主动上送
c) 遥控、遥调命令的转发
d) 定时对时功能
DL476-92 和TASE.2规范常规遥测、遥信、遥控、遥调等数据直接采用标准中定义的传输规则。
模型、图形文件传输可采取三种方式实现,一是用标准FTP服务;二是采用本规范中扩展规约方式实现;三 经过WebService OSB通用服务总线完成
5 DL476-92功能规范扩展
5.1 常规四遥信息采集和转发
采用DL476-92 规约规定的常规四遥信息传输功能。
5.2 错峰预警,计划曲线
错峰预警和计划曲线下发,需要扩展到DL476-92规约,其定义如表1:
表1 DL476-92 错锋预警、计划曲线报文通用头格式
报文序号
报文格式
说明
0
控制域
表示报文为数据(0x0a)
1
运行模式

2
状态标识

3
原因码

4
参数域长度
低
双字节无符号整数(UI2)
5
高
6
数据块类型(Bid) 0x2d/0x2e
扩展数据块类型编码0x2d 表示计划曲线; 0x2e 表示错峰预警
7
数据索引表号 rtu地址

8
数据块长度(低)
双字节无符号整数(UI2)
9
数据块长度(高)
10
数据块内容
具体计划曲线和错峰预警报文格式规定见表2、表3
…
n

表2 计划曲线数据块内容
报文序号
报文格式
说明
0
控制字节

1
数据类型
0x55 实时数据 ;
0x66 限值数据
0x77 计划数据
0x88 计划数据更新
0x99 执行
2
年
低
双字节无符号整数(UI2)
3
高
4
月

5
日

6
时

7
分

8
曲线号
曲线地址
9
间隔
曲线下发间隔
10
数据个数(低)
双字节无符号整数(UI2)
11
数据个数(高)
12
数据(1)
低
双字节有符号整数(I2)
13
高
…
…

12+2n
数据(n)

13+2n
14+2n
计划曲线下发时间
最低
四字节无符号整数(UI4)
15+2n
次低
16+2n
次高
17+2n
最高

表3错峰预警数据块内容
报文序号
报文格式
说明
0
控制字节

1
数据类型
0x44 表示错峰预警
2
年
低
双字节无符号整数(UI2)
3
高
4
月

5
日

6
时

7
分

8
曲线号
曲线地址
9
颜色号
1绿色
2白色
3黄色
4红色
10
中止时间
最低
四字节无符号整数(UI4)
11
次低
12
次高
13
最高
14
早峰值
最低
四字节浮点数(float)
15
次低
16
次高
17
最高
18
晚峰值
最低
四字节浮点数(float)
19
次低
20
次高
21
最高
22
调度指令
字符串,ASCII码,
长度根据报文长度算出
…
22+n
5.3 模型,图形文件传输
DL476-92规约未规定通用文件传输功能,需要对规约进行扩展实现通用文件传输功能,扩展规约传输的帧格式。
通用文件传输功能在5.5章节画面远程浏览功能中已定义,可参考该标准执行。
在传输文件内容过程中,如需要传输重要事件如遥控、变位遥信等,应支持在传输文件过程插帧传输,以防止堵塞变位遥信等重要事件的上送。
5.4 告警直传
告警直传采用DL476协议的字符串数据块,在主站之间或主站与子站之间进行告警信息传输。
告警直传的交互过程为:主站向发送端建立TCP连接,发送A_ASSOCIATE的启动应用,发送端收到请求后,经过权限验证经过后发送A_ASSOCIATE_ACK的确认报文。发送端确认完成后,如果有新的告警信息,则按要求组织信息,并发送。发送的告警信息其数据块标志使用39。主站接收到告警后发送数据确认的报文,如果没有收到数据确认,则需要重新发送。在规定时间内如30分钟没有新的告警,则发送端和接收端经过发送A_TEST的报文类型进行测试和确认。
a) 启动应用
控制域为A_ASSOCIATE,运行模式采用0型规程,状态标识为本机在线,原因码为0
报
头
控制域(0x01)
A_ASSOCIATE
运行模式(0x10)

状态标识(0x80)

原因码(0x00)

参数域长度(低)

参数域长度(高)

b) 启动应用确认
控制域为A_ASSOCIATE,运行模式采用0型规程,状态标识为本机在线,原因码为0
报
头
控制域(0x02)
A_ASSOCIATE_ACK
运行模式(0x10)
0型规程
状态标识(0x80)
本机在线
原因码(0x00)

参数域长度(低)(0x00)

参数域长度(高)(0x00)

c) 发送告警信息
报
头
控制域(0x0A)
接收序号(NR)
发送序号(NS)
优先级(0xFF)
长度域(低)
长度域(高)
告
警
直
传
块
头
数据块类型(BID值为39)
数据索引表号
数据块长度(低)
数据块长度(高)
告
警
信
息
数据字节(以下为请求的命令)
…
…
数据字节
由于告警信息长度不定,这里每个报文发送一条告警信息。
d) 数据确认
报
头
控制域(0x0B)
接收序号(NR)
发送序号(0x00)
优先级(0x00)
e) 连接测试
报
头
控制域(0x17)
接收序号(0x10)
发送序号(0x80)
优先级(0x13)
f) 连接测试确认
报
头
控制域(0x17)
接收序号(0x10)
发送序号(0x80)
优先级(0x14)
告警直传的内容包括告警等级,告警时间,设备名称,告警内容和告警原因。其报文组织格式如下:
<告警等级> 告警时间 设备名称 告警内容 告警原因
a) 告警等级
告警等级一共分五类,分别为:
序号
告警分类
严重程度
数据值
英文名称
1
事故
紧急
0
EMERG
2
异常
重要
1
ERROR
3
越限
次要
2
WARNNING
4
变位
一般
3
COMMON
5
告知
一般
4
NOTE
b) 告警时间
告警发生的日期和时间格式为”yyyy-mm-ddThh:MM:ss.zzz”。
yyyy表示年份,mm表示月份,dd表示天;
hh表示小时,MM表示分,ss表示秒,zzz表示毫秒。
其中年占四个字符,月、天、时、分、秒分别占两个字符,如果小于10则十位补0对齐。毫秒占三个字符,同样要补0对齐。小时为24小时制。
例如:
-06-13T11:12:04.012
c) 设备名称
标志产生告警事件的设备。能够参考相关的命名规范,如果没有则需要补充。
d) 告警内容
告警信息的具体内容,比如”跳闸”、”退出”等。
e) 告警原因
具体产生告警的原因,经过字符串表示。
5.5 画面远程浏览
画面远程浏览基于DL476标准和SVG标准。请求端发送画面浏览请求,接收端获取请求服务后将标准的SVG文件传输到请求端,并将SVG中相关的动态数据定时上送。
动态数据主要包括遥信值和遥测值。第一次上送的时候将画面中相关的所有数据都上送,接下来只需要上送变化数据。遥信值每3秒钟上送一次,遥测值每一秒上送一次。每隔15分钟再上送所有的遥信、遥测值。
动态数据和画面文件之间的关系经过一个对象ID进行关联,该ID使用两个字节来表示。每一个画面文件中的对象ID号必须唯一。
a) 启动应用
控制域为A_ASSOCIATE,运行模式采用0型规程,状态标识为本机在线,原因码为0
报
头
控制域(0x01)
A_ASSOCIATE
运行模式(0x10)

状态标识(0x80)

原因码(0x00)

参数域长度(低)

参数域长度(高)

b) 启动应用确认
控制域为A_ASSOCIATE,运行模式采用0型规程,状态标识为本机在线,原因码为0
报
头
控制域(0x02)
A_ASSOCIATE_ACK
运行模式(0x10)
0型规程
状态标识(0x80)
本机在线
原因码(0x00)

参数域长度(低)(0x00)

参数域长度(高)(0x00)

c) 画面请求报文
报
头
控制域(0x0A)
接收序号(NR)
发送序号(NS)
优先级/原因码
长度域(低)
长度域(高)
文
件
传
输
请
求
块
头
数据块类型(BID值为39)
数据索引表号
数据块长度(低)
数据块长度(高)
请求服务
数据字节
数据字节
其中请求服务为画面文件请求服务的格式为:
CSG::GET(filename=XXX)。GET操作支持多参数传输,如画面刷新周期,是否全数据上送等,可扩展。
d) 数据刷新请求
报
头
控制域(0x0A)
接收序号(NR)
发送序号(NS)
优先级/原因码
长度域(低)
长度域(高)
文
件
传
输
请
求
块
头
数据块类型(BID值为39)
数据索引表号
数据块长度(低)
数据块长度(高)
请求服务
数据字节
数据字节
其中请求服务为画面文件请求服务的格式为:
CSG::DISPLAY(filename=XXX)。DISPLAY操作支持多参数传输,如画面刷新周期,是否全数据上送等,可扩展。
e) 文件属性
报
头
控制域(0x0A或0x8A)
接收序号(NR)
发送序号(NS)
优先级/原因码
长度域(低)
长度域(高)
文
件
属
性
块
块
头
数据块类型(BID值为102,0x65)
数据索引表
数据块长度(低)
数据块长度(高)

文件长度(低)
文件长度
文件长度
文件长度(高)

文件分段长度(低)
文件分段长度(高)

文件标识(低)
文件标识(高)

文件版本号(低)
文件版本号(高)

文件格式类型(SVG,SVGZ,G等)
时
间
块

毫秒
包括
秒*1000
毫秒(低)
毫秒(高)
分(0~59)
小时(0~23)最高位为夏时制标识
天(0~31)高3位表示星期
月(0~12)
年(0~99)
文
件
名
称
以下为n个字节表示

控制域最高位表示当前报文是否为最后一帧。
f) 文件内容块
报
头
控制域(0x0A或0x8A)
接收序号(NR)
发送序号(NS)
优先级/原因码
长度域(低)
长度域(高)

协议版本号
文
件
内
容
块
块
头
数据块类型(BID值为43,0x2B)
数据索引表
数据块长度(低)
数据块长度(高)

文件标识(低)
文件标识(高)

文件分段序号(低)
文件分段序号(高)
文
件
分
段
名
称
以下为N个字节表示

考虑到一个文件内容一般都比较大,需要分包处理,考虑到路由MTU值,建议每个包不大于1024个字节。
如果一个画面文件内容分成多个包,则控制域的最高位置1,等最后一帧报文发送时,控制域最高位置0。
g) 变化遥信值
报
头
控制域(0x0A)
接收序号(NR)
发送序号(NS)
优先级/原因码
长度域(低)
长度域(高)
变
化
状
态
数
据
上
送
块
头
数据块类型(BID值为100)
数据索引表号
数据块长度(低)
数据块长度(高)
变
化
状
态
值
1
状态量1序号(低)
状态量1序号(高)
状态量1值
图元1显示值
RED
RGBA颜色属性
GREEN
BLUE
ALAPH
质量码1
变
化
状
态
值
2
状态量2序号(低)
状态量2序号(高)
状态量2值
图元2显示值
RED
RGBA颜色属性
GREEN
BLUE
ALAPH
质量码2
h) 变化遥测值
报
头
控制域(0x0A)
接收序号(NR)
发送序号(NS)
优先级/原因码
长度域(低)
长度域(高)
变
化
量
测
数
据
上
送
块
头
数据块类型(BID值为101)
数据索引表号
数据块长度(低)
数据块长度(高)
变
化
量
测
值
1
量测值1序号(低)
量测值1序号(高)
量测值1
量测值1
量测值1
量测值1
RED
RGBA颜色属性
GREEN
BLUE
ALAPH
质量码1
变
化
量
测
值
2
量测值2序号(低)
量测值2序号(高)
量测值2
量测值2
量测值2
量测值2
RED
RGBA颜色属性
GREEN
BLUE
ALAPH
质量码2
i) 图元颜色变化值
报
头
控制域(0x0A)
接收序号(NR)
发送序号(NS)
优先级/原因码
长度域(低)
长度域(高)
图
元
颜
色
变
化
数
据
上
送
块
头
数据块类型(BID值为103)
数据索引表号
数据块长度(低)
数据块长度(高)
变
化
颜
色
值
1
对象1序号(低)
对象1序号(高)
颜色对应图元平面(4)
颜色对应类型(4)
RED
RGBA颜色属性
GREEN
BLUE
ALAPH
变
化
颜
色
值
2
对象2序号(低)
对象2序号(高)
颜色对应图元平面(4)
颜色对应类型(4)
RED
RGBA颜色属性
GREEN
BLUE
ALAPH
颜色对应图元平面,颜色对应类型各占用4位,具体请参见附录。
j) 数据确认
报
头
控制域(0x0B)
接收序号(NR)
发送序号(0x00)
优先级(0x00)
5.6 水调系统中扩展
该应用仅对DL476－92中第5项”应用协议数据单元格式”作说明,其它内容同DL476－92协议。
l 数据单元格式
a) 应用协议数据单元格式
使用0型规程,即:
a. 协议控制的APDU用于双方通信进程之间联系的建立、释放、放弃或复位;
b. 基本数据的APDU用于数据的接收、发送及应答控制。
b) 协议控制的APDU整体格式
控制域
第1个8位位组
0
第2个8位位组
1
第3个8位位组
原因码
第4个8位位组
参数域长度
第5个8位位组
第6个8位位组

1) 控制域使用如下内容
协议控制码
APDU编码
协议控制码
APDU名称
协议控制码
APDU功能
0000001
A－ASSOCIATE
联系
0000010
A－ASSOCIATE－ACK
联系确认
0000011
A－ASSOCIATE－NAK
联系否认
0000100
A－RELEASE
释放
0000101
A－RELEASE－ACK
释放确认
0000110
A－RELEASE－NAK
释放否认

2) 原因码
00000001 确认操作成功
00001011 接收到不可识别的APDU

3) 参数域长度
参数域长度指参数部分的八位位组总数。
参数格式为:
参数块
30个8位位组

扩充块

26个8位位组
厂站号
4个8位位组
参数块和扩充块定义同DL476—92的5.2.2。

c) 基本数据的APDU
1) 报头格式
控制域
第1个8位位组
接收序号
第2个8位位组
发送序号
第3个8位位组
优先级=0
第4个8位位组
数据长度
第5个8位位组
第6个8位位组
数据发送
控制域
第1个8位位组
接收序号
第2个8位位组
扩充用=0
第3个8位位组
原因码
第4个8位位组
数据长度=0
第5个8位位组
第6个8位位组
数据应答
报头内容同DL476—92 5.3.1.1
其中原因码同2.2

2) 数据块格式
数据块类型(BID)
第1个8位位组
索引表号=0
第2个8位位组
数据块长度
第3个8位位组
第4个8位位组
数据项
第n个8位位组

3) 数据块类型编码(补充)
块类型编码(BID)
数据块
类型名称
二进制
十进制
01000111 71 实时水位
01001000 72 小时降雨
01001001 73 洪水预报
01001010 74 调洪演算
01001011 75 闸门开度
01001100 76 机组数据
01001101 77 水务计算
01001110 78 防汛调度命令
01001111 79 气象预报
01010000 80 大坝监测

4) 实时水位数据块(01000111)
水位测点数(n)
2个8位位组
保留
2个8位位组
水位测点号(1)
4个8位位组
时标1
4个8位位组
水位测点号1的水位
实型4个8位位组
水位测点号(2)
4个8位位组
时标2
4个8位位组
水位测点号2的水位
实型4个8位位组
┇
┇
水位测点号(n)
4个8位位组
时标n
4个8位位组
水位测点号n的水位
实型4个8位位组

5) 小时降雨数据块(01001000)
雨量测点数(n)
2个8位位组
保留
2个8位位组
时标
4个8位位组
雨量测点号(1)
4个8位位组
雨量测点号1的降雨
4个8位位组
雨量测点号(2)
4个8位位组
雨量测点号2的降雨
4个8位位组
┇
┇
雨量测点号(n)
4个8位位组
雨量测点号n的降雨
4个8位位组
时标:时段末时间(从1970年起到当前时间的累计秒数)。
降雨量:
1. 今日8点前的时段降雨是从本时段末到昨日8点的累计降雨。
2. 今日8点后的时段降雨是从本时段末到今日8点的累计降雨。

6) 洪水预报数据块(01001001)
预报点数(n)
2个8位位组
保留
2个8位位组
预报时间
4个8位位组
预报点号(1)
4个8位位组
预报时段数(M1)
2个8位位组
时段长
2个8位位组
数据(1)
实型4个8位位组
┇
┇
数据(M1)
实型4个8位位组
预报点号(2)
4个8位位组
预报时段数(M2)
2个8位位组
时段长
2个8位位组
数据(1)
实型4个8位位组
┇
┇
数据(M2)
实型4个8位位组
┇
┇
预报点号(n)
4个8位位组
预报时段数(Mn)
2个8位位组
时段长
2个8位位组
数据(1)
实型4个8位位组
┇
┇
数据(Mn)
实型4个8位位组
7) 调洪演算数据块(01001010)
调洪点数(n)
2个8位位组
调洪方式
2个8位位组
时标
4个8位位组
时段数(M)
2个8位位组
时段长
2个8位位组
调洪点号(1)
4个8位位组
数据(1)
实型4个8位位组
┇
┇
数据(M)
实型4个8位位组
调洪点号(2)
4个8位位组
数据(1)
实型4个8位位组
┇
┇
数据(M)
实型4个8位位组
┇
┇
调洪点号(n)
4个8位位组
数据(1)
实型4个8位位组
┇
┇
数据(M)
实型4个8位位组
时标:调洪演算时间
时段长:秒数,例1小时为3600秒
调洪方式:
1．按调洪调度原则
2．按拟定出流过程
3．给定最高水位和最大出流
8) 闸门开度数据块(01001011)
闸门测点数(n)
2个8位位组
保留
2个8位位组
闸门测点号(1)
4个8位位组
时标1
4个8位位组
闸门测点号1的闸门开度
实型4个8位位组
闸门测点号(2)
4个8位位组
时标2
4个8位位组
闸门测点号2的闸门开度
实型4个8位位组
┇
┇
闸门测点号(n)
4个8位位组
时标n
4个8位位组
闸门测点号n的闸门开度
实型4个8位位组
注:闸门开度值为闸门开度百分比值。
9) 机组数据数据块(01001100)
机组测点数(n)
2个8位位组
保留
2个8位位组
类型
2个8位位组
时段长
2个8位位组
机组测点号(1)
4个8位位组
时标
4个8位位组
数据(1)
实型4个8位位组
机组测点号(2)
4个8位位组
时标
4个8位位组
数据(2)
实型4个8位位组
┇
┇
机组测点号(n)
4个8位位组
时标
4个8位位组
数据(n)
实型4个8位位组
类型:
1. 实时负荷有功 2. 实时负荷无功
3. 电量 4. 机组状态
5. 开机 6. 并机
7. 停机
机组状态:
0. 不定态 1. 备用
2. 空载 3. 发电
4. 调相 5. 检修
6. 空转
注:当类型为1、2、3时,数据为实型数。当类型为4、5、6、7时数据项未用。机组状态用类型码加机组状态来标识。如40、41等。
10) 水务计算数据块(01001101)
水务计算点数(n)
2个8位位组
类型
2个8位位组
时标
4个8位位组
水务计算点号(1)
4个8位位组
数据(1)
实型4个8位位组
水务计算点号(2)
4个8位位组
数据(2)
实型4个8位位组
┇
┇
水务计算点号(n)
4个8位位组
数据(n)
实型4个8位位组
类型:
”0”表示该数据为日数据;
非”0”表示时段数据,填1,3,6,……,24,表示时段长是1,3,6,……,24。
注:日数据的启、止时间可从时标中获得。例,6点至次日6点,0点至次日0点,8点至次日8点,在时标中,时字段与上述同步。

l 关于数据块中广义(全局)测点号的定义

a) 系统分
