三视图画法作业.docx

29.2 三 视 图（1）
一、自主学习
1.画三视图时，首先确定主视图的位置.画出主视图，然后在主视图的下面画出俯视图，在主视图的右面画出左视图.主视图反映物体的_______和_______，俯视图反映物体的_______和_______，左视图反映物体的_______和_______.因此，画三视图时，主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等.看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线.
2.在下列几何体中，主视图是圆的是( )

3.图29-14所示的水杯的俯视图是( )

图29-14
4.如图29-15所示，桌面上放着一个圆柱和一个正方体.请你说出右面的三幅图的三视图.

图29-14
二、基础巩固

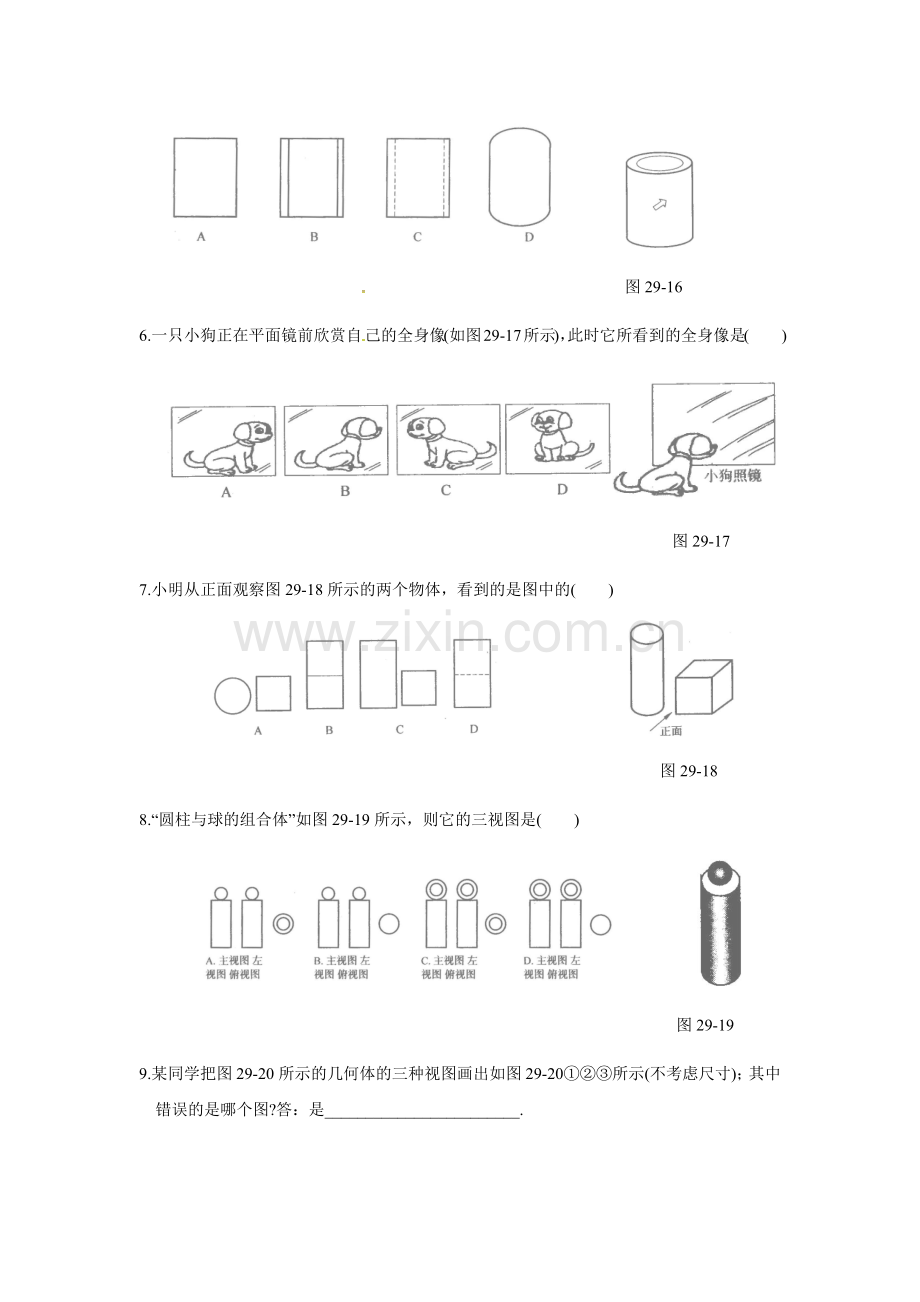

5.如图29-16所示，空心圆柱体在指定方向上的视图正确的是( )

图29-16
6.一只小狗正在平面镜前欣赏自己的全身像(如图29-17所示)，此时它所看到的全身像是( )

图29-17
7.小明从正面观察图29-18所示的两个物体，看到的是图中的( )

图29-18
8.“圆柱与球的组合体”如图29-19所示，则它的三视图是( )

图29-19
9.某同学把图29-20所示的几何体的三种视图画出如图29-20①②③所示(不考虑尺寸)；其中错误的是哪个图?答：是________________________.

图29-20
10.图29-21是直观图的三视图，它对应的直观图是下图中的( )

图29-21

11.请写出三种视图都相同的两种几何体是__________、_____________.
12.画出下图所示的三视图.
