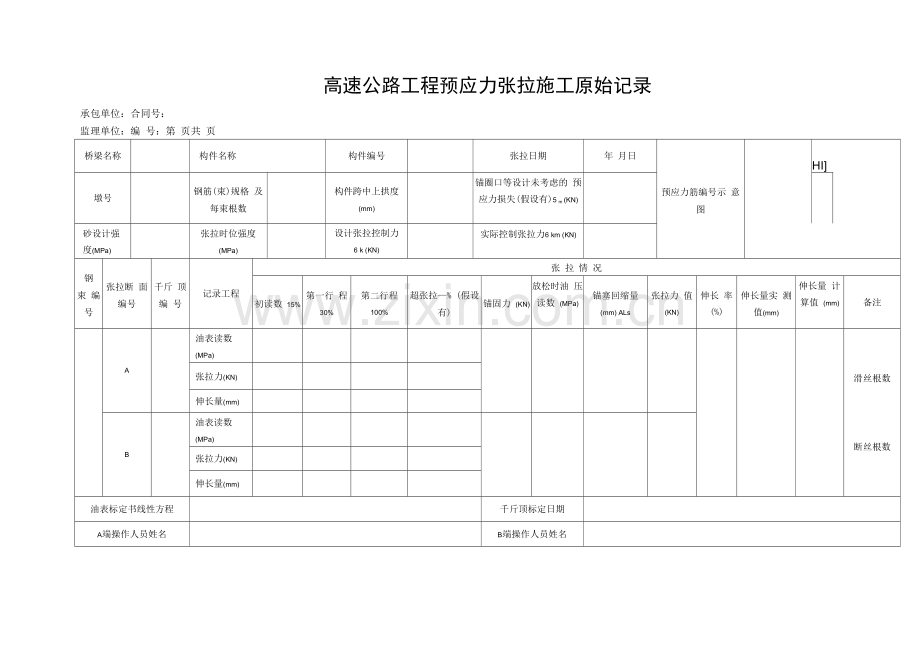

高速公路工程预应力张拉施工原始记录.docx

高速公路工程预应力张拉施工原始记录
承包单位：合同号：
监理单位：编 号：第 页共 页
桥梁名称

构件名称

构件编号

张拉日期
年 月日
预应力筋编号示 意图

HI]
墩号

钢筋(束)规格 及每束根数

构件跨中上拱度 (mm)

锚圈口等设计未考虑的 预应力损失(假设有)5 m (KN)

砂设计强 度(MPa)

张拉时位强度 (MPa)

设计张拉控制力
6 k (KN)

实际控制张拉力6 km (KN)

钢
束 编 号
张拉断 面编号
千斤 顶编 号
记录工程
张 拉 情 况
初读数 15%
第一行 程30%
第二行程 100%
超张拉—% (假设有)
锚固力 (KN)
放松时油 压读数 (MPa)
锚塞回缩量 (mm) ALs
张拉力 值(KN)
伸长 率(%)
伸长量实 测值(mm)
伸长量 计算值 (mm)
备注

A

油表读数 (MPa)

滑丝根数
断丝根数
张拉力(KN)

伸长量(mm)

B

油表读数 (MPa)

张拉力(KN)

伸长量(mm)

油表标定书线性方程

千斤顶标定日期

A端操作人员姓名

B端操作人员姓名

现场负责人:
质检员:
现场技术人员:
监理:
日期:
