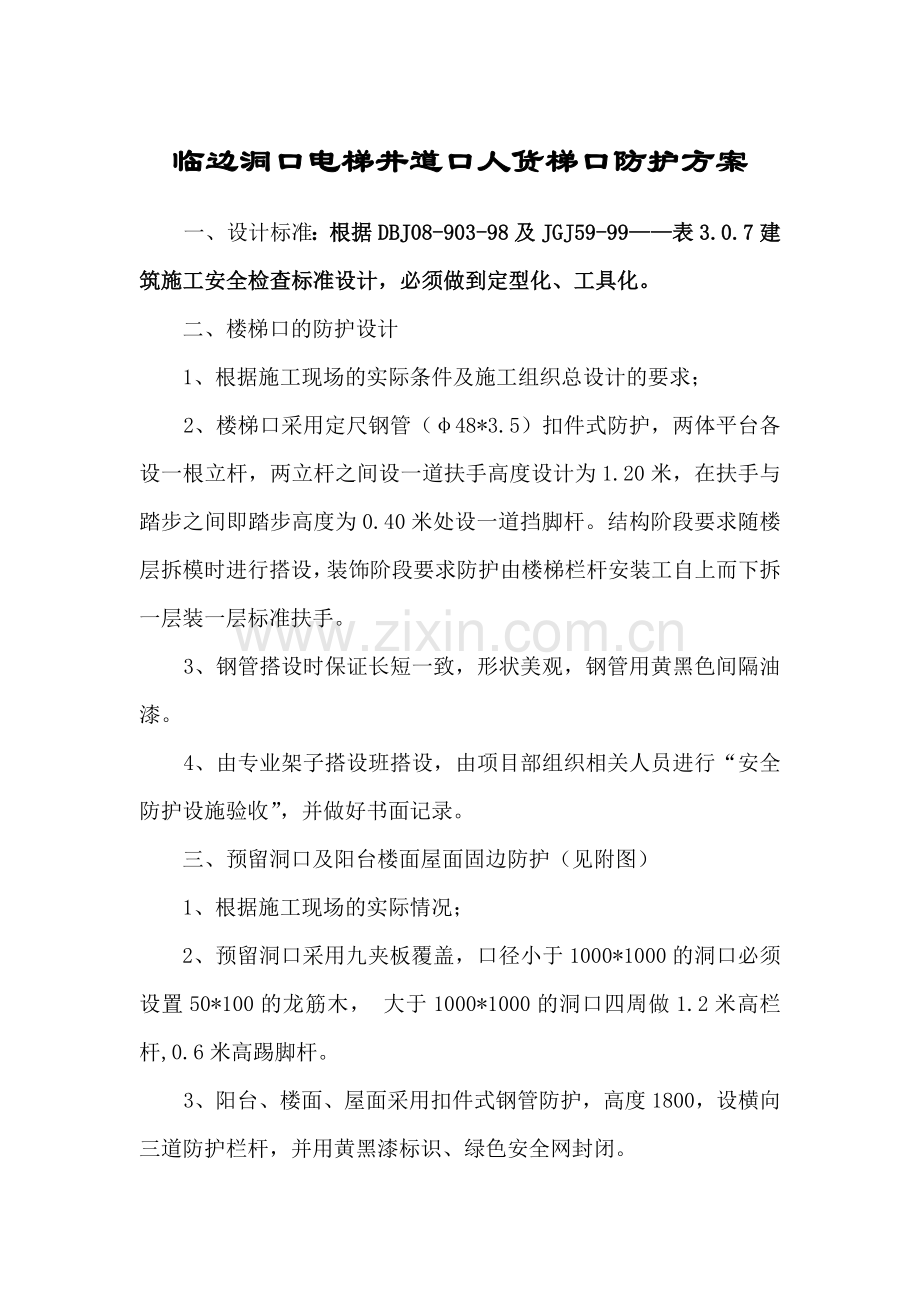

1、南方城一期工程 临边洞口 人电货梯梯井口防护方案宏润建设集团股份有限公司南方城项目部二00三年二月二十八日临边洞口电梯井人货梯口防护方案审批表建设单位: 施工单位: 编制人: 工程名称: 编制日期: 工程处级审批技术负责人: 审批意见:工程处有关(组)室: 公司级审批总工程师: 审批意见:公司有关科(部)室: 说明备注 审批手续根据公司对施工组织设计编制范围的要求,逐级审批,并说明栏中指明本施工组织设计审批的范围。临边洞口电梯井道口人货梯口防护方案一、设计标准:根据DBJ08-903-98及JGJ59-99表3.0.7建筑施工安全检查标准设计,必须做到定型化、工具化。 二、楼梯口的防护设计 1

2、根据施工现场的实际条件及施工组织总设计的要求;2、楼梯口采用定尺钢管(48*3.5)扣件式防护,两体平台各设一根立杆,两立杆之间设一道扶手高度设计为1.20米,在扶手与踏步之间即踏步高度为0.40米处设一道挡脚杆。结构阶段要求随楼层拆模时进行搭设,装饰阶段要求防护由楼梯栏杆安装工自上而下拆一层装一层标准扶手。3、钢管搭设时保证长短一致,形状美观,钢管用黄黑色间隔油漆。4、由专业架子搭设班搭设,由项目部组织相关人员进行“安全防护设施验收”,并做好书面记录。 三、预留洞口及阳台楼面屋面固边防护(见附图) 1、根据施工现场的实际情况; 2、预留洞口采用九夹板覆盖,口径小于1000*1000的洞口必

3、须设置50*100的龙筋木, 大于1000*1000的洞口四周做1.2米高栏杆,0.6米高踢脚杆。3、阳台、楼面、屋面采用扣件式钢管防护,高度1800,设横向三道防护栏杆,并用黄黑漆标识、绿色安全网封闭。4、搭设完毕由项目部队组织相关人员进行“安全防护设施交接验收”,并做好书面记录。 四、通道口防护 1、根据结构的实际情况,在每一幢楼梯口设一处安全通道口。2、通道口采用钢管做龙骨、双层隔离,并在上层四周做1.2米高的档板。3、通道口的制作由木工负责,要求不露钢管,采用九夹板包围。上部档板黄黑条形间隔油漆。4、整个通道口防护制作完成后应显美观大方而实用性能。 五、人货梯口防护 1、人货梯的地面而

4、均搭设三面双层防护棚,采用钢管方木九夹板搭设。2、卸料平台均采用4CM木板满铺两设1.2米高栏杆,0.6米挡脚杆,0.3米踢脚板,外围两侧采用安全密网包围。3、人货梯的卸料口均做定型安全防护门(图1),防护门底部应改0.3米宽的踢脚板。4、防护门安装要求于吊笼升降起到联动,要求达到只要有一扇门末关好,吊笼就无法升降。5、制作安装完毕,由项目部组织相关人员进行安全防护设施交接验收,并做书面记录。六、电梯井道口防护1、 电梯井道口防护必须跟随楼层结构完成同步安装。2、 电梯井道口防护层层安装定型化防护门,门高1.8米,宽根据电梯井门尺寸而定,材料选用4分黑铁管焊接。底部贴一块2MM铁皮作踢脚档板,并用黄黑漆标识。3、 安装必须牢固,采用膨胀螺丝四点固定。4、 井内每10米设一道隔离封闭,材料采用钢管扣件和竹笆。5、 待电梯安装时,由安装队伍拆除。6、 防护门安装完毕,由项目部组织相关人员进行安全防护设施交接验收。 图1 ; 图2
