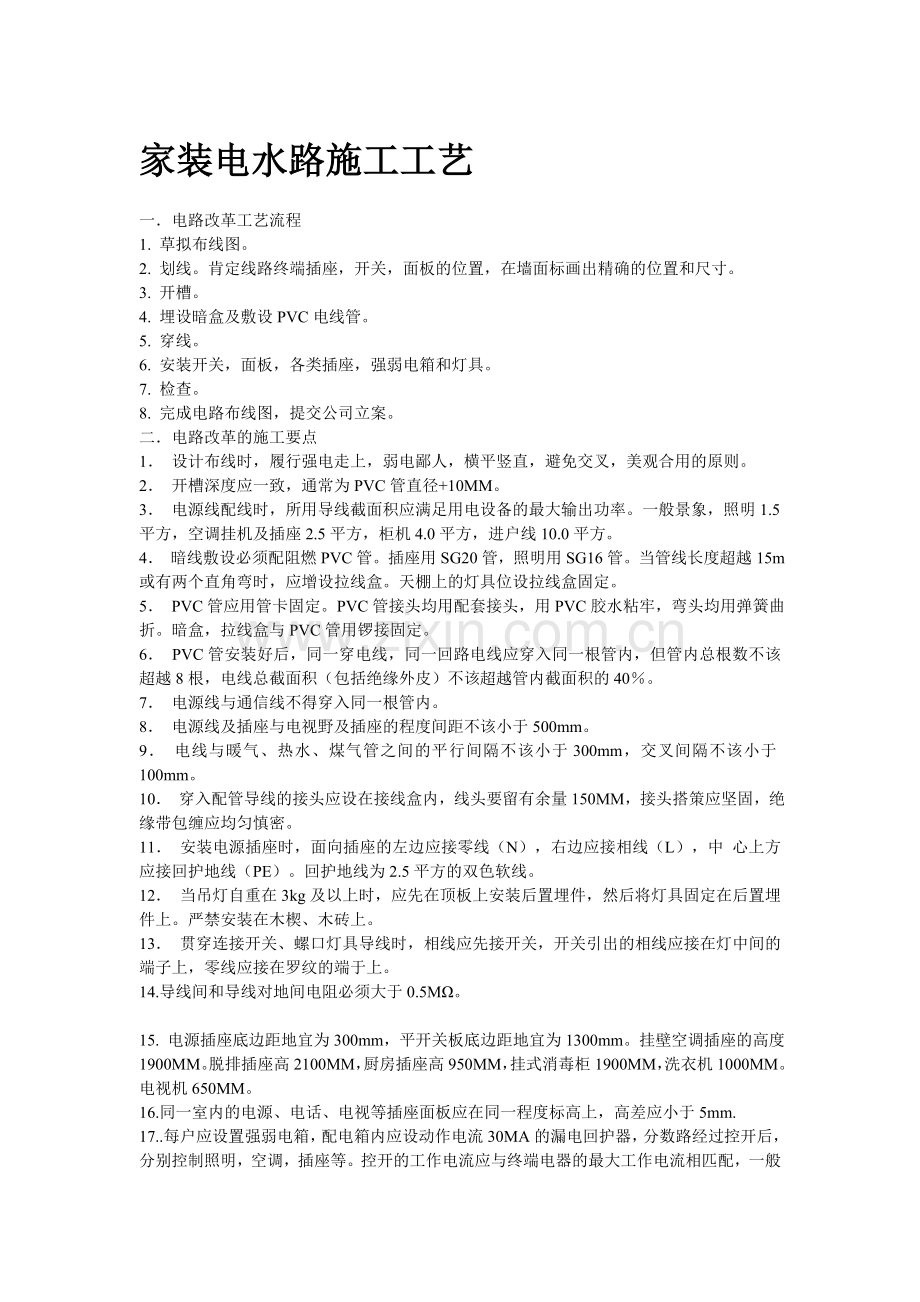

家装电水路施工工艺

一．电路改革工艺流程
1. 草拟布线图。
2. 划线。肯定线路终端插座，开关，面板的位置，在墙面标画出精确的位置和尺寸。
3. 开槽。
4. 埋设暗盒及敷设PVC电线管。
5. 穿线。
6. 安装开关，面板，各类插座，强弱电箱和灯具。
7. 检查。
8. 完成电路布线图，提交公司立案。
二．电路改革的施工要点
1． 设计布线时，履行强电走上，弱电鄙人，横平竖直，避免交叉，美观合用的原则。
2． 开槽深度应一致，通常为PVC管直径+10MM。
3． 电源线配线时，所用导线截面积应满足用电设备的最大输出功率。一般景象，照明1.5平方，空调挂机及插座2.5平方，柜机4.0平方，进户线10.0平方。
4． 暗线敷设必须配阻燃PVC管。插座用SG20管，照明用SG16管。当管线长度超越15m或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。
5． PVC管应用管卡固定。PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧曲折。暗盒，拉线盒与PVC管用锣接固定。
6． PVC管安装好后，同一穿电线，同一回路电线应穿入同一根管内，但管内总根数不该超越8根，电线总截面积（包括绝缘外皮）不该超越管内截面积的40％。
7． 电源线与通信线不得穿入同一根管内。
8． 电源线及插座与电视野及插座的程度间距不该小于500mm。
9． 电线与暖气、热水、煤气管之间的平行间隔不该小于300mm，交叉间隔不该小于100mm。
10． 穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭策应坚固，绝缘带包缠应均匀慎密。
11． 安装电源插座时，面向插座的左边应接零线（N），右边应接相线（L），中 心上方应接回护地线（PE）。回护地线为2.5平方的双色软线。
12． 当吊灯自重在3kg及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。严禁安装在木楔、木砖上。
13． 贯穿连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中间的端子上，零线应接在罗纹的端于上。
14.导线间和导线对地间电阻必须大于0.5MΩ。

15. 电源插座底边距地宜为300mm，平开关板底边距地宜为1300mm。挂壁空调插座的高度1900MM。脱排插座高2100MM，厨房插座高950MM，挂式消毒柜1900MM，洗衣机1000MM。
电视机650MM。
16.同一室内的电源、电话、电视等插座面板应在同一程度标高上，高差应小于5mm.
17..每户应设置强弱电箱，配电箱内应设动作电流30MA的漏电回护器，分数路经过控开后，分别控制照明，空调，插座等。控开的工作电流应与终端电器的最大工作电流相匹配，一般景象下，照明10A，插座16A，柜式空调20A，进户40-60A。
18.安装开关，面板，插座及灯具时应留意洁净，宜按置在最后一涂乳胶漆之前。

装潢水电工施工工艺及要求

一、 水电路施工工艺流程：

1、 在彻透客户对室内用电，用水的位置分散概况，按照设计图纸绘出简略单纯明了的水电线路安装图，待客户承认后方可施工。

2、 预算水电材料清单，交客户（或公司）备料。

3、 按水电分散位置在地上或墙上凿出预埋线管或水管的槽。

4、 下分散到位的PVC管料或铝型复合管料 。

5、 穿线，并接好接头。

6、 用响应的管卡固定线管或水管。

7、 用水泥沙浆将多种线盒固定起来，用水塞头将待接水龙头的水管堵起来，留一只水龙头备用。

8、 试水，试电。

9、 填写埋 没工程交代单和验收单。

10、二次出场装灯及面板，接通各路的上、下水，将卫生洁具安装到位，并检查有没有渗漏现象和不亮，不通现象，如有应现时排除直至合格为止。

二、 水路工艺安装要求：

1、 利用的4分水管或铝塑复合管，必须是经过查验出厂的合格产品。

2、 在施工进程中，必须将所有的管路贯穿连接接头的罗牙用麻丝和白漆裹起来，上紧，遵循横平竖直分散到位，如遇有地面管路发生交叉时，次路管必须安装过桥在主管道下面，使整体水管分散贯穿连接在一个程度线上。

3、 通阳台的水管，必须埋在原毛坯房的地面或墙面凿深4cm的槽内，然后用水泥沙浆将槽口封平。

4、 管道分散到位后，必须用管卡在转弯处或有站椿龙头的地方卡紧管子，不使松动。 5、 所有通水的地方必须安装下水管和地漏，其PVC管的管子联接时必须用专用PVC胶水涂满均匀套好。并留意程度落差贯穿连接到原毛坯房预埋的主下水管时，应贯穿连接6小时静止凝固。

6、 如遇原毛坯房预埋的主下水管不敷用或不睬想（不就位）时也可按现实景象在楼板上从头开洞铺设下水管道，从头用带防火胶的沙浆封好管子四周，新封好的地方处用水泥沙浆围一个高10mm的圈子，待凝固58小时后，将圈子里放满水，经过24小时渗入到楼下看看新装下水管四周有没有渗水现象。如：没有就证实新装管道合格，反之则需从头措置，再做渗水实验直至合格。

三、 电路安装工艺要求：

1、 电路安装时，必须用有合格证书的产品材料。

2、 三线制安装必须用三种不一样色标。原则上，红色、黄色、兰色、为火线色标。兰色、绿色、白色为零线色标，玄色，黄绿彩线为接地色标。

3、 所有导线安装时，必须用响应的PVC管子穿起来，埋在事前凿好的深宽为4×3cm的槽子里，如遇并排线路槽子凿宽时，不可以影响其他工种施工，需要时可和木、瓦工协商解决施工中的困难，不得有只顾自己，而不顾大局的施工风格。

4、 所有线路必须按横平竖直的方向分散，严禁蛛网式分散。PVC管一头要穿进总开关箱约3cm左右，然后沿墙壁，顺地面 垂直分散，转弯处用90度弯头或软管联接好，并用管卡固定好。所有导线在PVC管子里不可以有接头。

5、 预埋导线的线径大小是按电器的功率来测算的，空调，浴霸，电热水器，冰箱的线路必须从开关箱单放到位。

6、 所有预埋导线留在接线盒处的长度为20cm，按线盒必须用水泥沙浆封装坚固，并使其贯穿连接正直，不得倾斜，其合口要略低于墙面0.5cm左右。总开关箱大小可视客户用电线多少来肯定。

7、 所有导线分散到位确认无误后，可通电实验，方法为：将所有效电接头接上灯头套上15W灯胆，接通电源如全亮说明该户电路安装基本合格，这时候可填写工程交代单。请其它工种负责人签字验收，电气埋 没工程初步结束。

8、 安装各类灯具和开关面板，需在油漆将近撤场前三天或漆最后一遍油时出场，大型吊灯顶部必须事前用膨胀罗丝固定4×3cm木方，然后将吊灯固定罗丝切在木方上。所有开关的面板安装必须平整正直，不得倾斜。扣板吸顶灯安装时，必须将固定罗丝切在木楞子上，严禁切在扣板上（此木楞可事前请木工安装好）。

9、 电话线和有线电视野不得和电线同在一根PVC管内必须各行其道。

在装饰工程设计时，必定要考虑室内空间、家具陈列等与人体标准的关系疑问，为了方便装饰室内设计，这里先容一些常常利用的尺寸数据。
1、墙面尺寸
(1)踢脚板高；80—200mm。
(2)墙裙高：800—1500mm。
(3)挂镜线高：1600—1800(画中间距地面高度)mm。
2．餐厅
(1) 餐桌高：750—790mm。
(2) 餐椅高；450—500mm。
(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。
(4) 方餐桌尺寸：二人700×850，四人1350×850，八人2250×850，
(5) 餐桌转盘直径；700—800mm。
餐桌间距：(当中座椅占500mm)应大于500mm。
(7) 主通道宽：1200—1300mm。
内部工作道宽：600—900mm。
(9) 酒吧台高：900—l050mm，宽500mm。
(10) 酒吧凳高；600一750mm。
3．商场营业厅
(1)单边双人走道宽：1600mm。
(2)双边双人走道宽：2000mm。
(3)双边三人走道宽：2300mm。
(4)双边四人走道宽；3000mm。
(5)营业员柜台走道宽：800mm。
营业员货柜台：厚600mm，高：800—l 000mm。
(7)单*背立货架：厚300—500mm，高：1800—2300mm。
双*背立货架；厚；600—800mm，高：1800—2300mm
(9)小商品橱窗：厚：500—800mm，高：400—1200mm。
(10)摆设地台高：400—800mm。
(11)敞开式货架：400—600mm。
(12)放射式售货架：直径2000mm。
(13)收款台：长：1600mm，宽：600mm
4．饭馆客房
(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。
(2)床：高：400—450mm，床*高：850—950mm。
(3)床头柜：高500—700mm；宽：500—800mm。
(4)写字台：长；1100—1500mm；宽450—600mml高700—750mm。
(5)行李台，长9l0—1070mm宽500mm高400mm。
衣柜：宽：800—1200mm高1600—2000mm深500mm。
(7)沙发：宽：600一800mm高：350—400mm*背高1000mm
衣架高：1700—1900mm。
5．卫生间
(1)卫生间面积；3—5平方米。
(2)浴缸长度；一般有三种1220、1520、1680mm；宽；720mm，高450mm。
(3)坐便；750×350。
(4)冲刷器：690×350。
(5)盟洗盆：550×410。
淋浴器高：2100mm。
(7)扮装台；长：1350mm；宽450 mm。
6．会议室
(1)中间会议室客容量：会议桌边长600。
(2)环式高级会议室客容量；环形内线长700—l 000mm。
(3)环式会议室服务通道宽：600—800mm。
7．交通空间
(1)楼梯间歇息平台净空：即是或大于2100mm。
(2)楼梯跑道净空：即是或大于2300mm。
(3)客房走廊高；即是或大于2400mm。
(4)两侧设座的综合式走廊宽度即是或大于2500mm。
(5)楼梯扶手高；850—1100mm。
门的常常利用尺寸：宽：850—1000mm。
(7)宙的常常利用尺寸；宽；400—1800mm，(不包括组合式窗子)
窗台高；800—1200mm。
8．灯具
(1)大吊灯最小高度：2400mm。
(2)壁灯高：1500—1800mm。
(3)反光灯槽最小直径：即是或大于灯管直径两倍。
(4)壁式床头灯高：1200—1400mm。
(5)照明开关高：1000mm。
9．办公家具
(1)办公桌：长：1200—1600mm：宽：500—650mm 5高；700—800mm。
(2)办公椅：高；400—450mm长×宽：450×450。
(3)沙发：宽：600—800mm；高：350—400mm；*背面：1000mm。
(4)茶几；前置型：900×400×400(高)；中间型：900x 900×400、
700×700×400；左右型：600×400×400。
(5)书柜：高：1800mm，宽：1200—1500mm；深：450—500mm。
书架：高：1800mm 6宽：1000—1300mm ；深：350—450mm。
