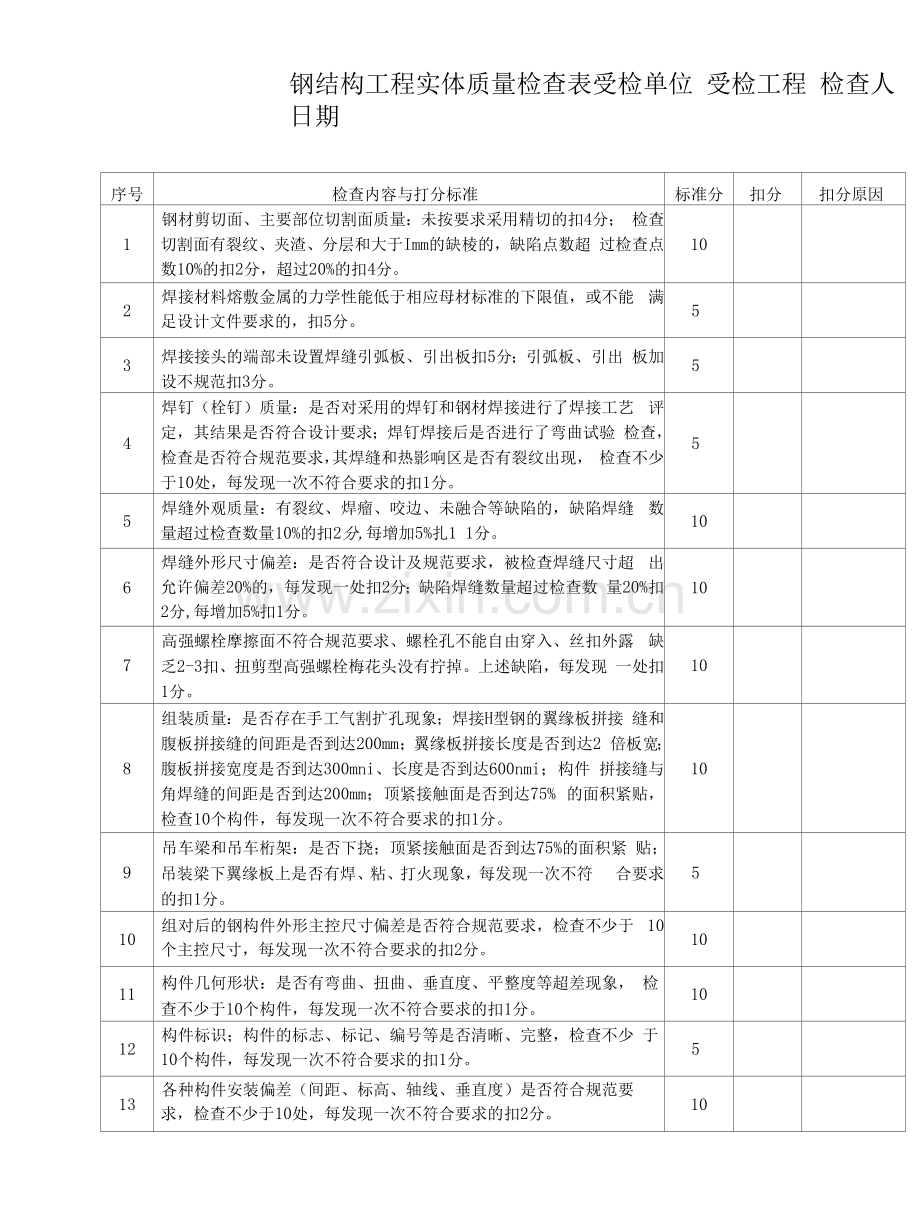

钢结构工程实体质量检查表.docx

钢结构工程实体质量检查表受检单位 受检工程 检查人 日期序号检查内容与打分标准标准分扣分扣分原因1钢材剪切面、主要部位切割面质量：未按要求采用精切的扣4分； 检查切割面有裂纹、夹渣、分层和大于Imm的缺棱的，缺陷点数超 过检查点数10%的扣2分，超过20%的扣4分。102焊接材料熔敷金属的力学性能低于相应母材标准的下限值，或不能 满足设计文件要求的，扣5分。53焊接接头的端部未设置焊缝引弧板、引出板扣5分；引弧板、引出 板加设不规范扣3分。54焊钉（栓钉）质量：是否对采用的焊钉和钢材焊接进行了焊接工艺 评定，其结果是否符合设计要求；焊钉焊接后是否进行了弯曲试验 检查，检查是否符合规范要求，其焊缝和热影响区是否有裂纹出现， 检查不少于10处，每发现一次不符合要求的扣1分。55焊缝外观质量：有裂纹、焊瘤、咬边、未融合等缺陷的，缺陷焊缝 数量超过检查数量10%的扣2分,每增加5%扎1 1分。106焊缝外形尺寸偏差：是否符合设计及规范要求，被检查焊缝尺寸超 出允许偏差20%的，每发现一处扣2分；缺陷焊缝数量超过检查数 量20%扣2分,每增加5%扣1分。107高强螺栓摩擦面不符合规范要求、螺栓孔不能自由穿入、丝扣外露 缺乏2-3扣、扭剪型高强螺栓梅花头没有拧掉。上述缺陷，每发现 一处扣1分。108组装质量：是否存在手工气割扩孔现象；焊接H型钢的翼缘板拼接 缝和腹板拼接缝的间距是否到达200mm；翼缘板拼接长度是否到达2 倍板宽；腹板拼接宽度是否到达300mni、长度是否到达600nmi；构件 拼接缝与角焊缝的间距是否到达200mm；顶紧接触面是否到达75% 的面积紧贴，检查10个构件，每发现一次不符合要求的扣1分。109吊车梁和吊车桁架：是否下挠；顶紧接触面是否到达75%的面积紧 贴；吊装梁下翼缘板上是否有焊、粘、打火现象，每发现一次不符 合要求的扣1分。510组对后的钢构件外形主控尺寸偏差是否符合规范要求，检查不少于 10个主控尺寸，每发现一次不符合要求的扣2分。1011构件几何形状：是否有弯曲、扭曲、垂直度、平整度等超差现象， 检查不少于10个构件，每发现一次不符合要求的扣1分。1012构件标识；构件的标志、标记、编号等是否清晰、完整，检查不少 于10个构件，每发现一次不符合要求的扣1分。513各种构件安装偏差（间距、标高、轴线、垂直度）是否符合规范要 求，检查不少于10处，每发现一次不符合要求的扣2分。1014压型金属板：压型金属板与主体结构（钢梁）的锚固支承长度是否 符合设计要求，且是否到达50mm；端部锚固是否采用点焊、贴角焊 或射钉连接，设置位置是否符合设计要求；需预留设备孔洞时，是 否使用等离子切割或空心钻开孔，检查不少于10处，每发现一次不 符合要求的扣1分。5序号检查内容与打分标准标准分扣分扣分原因15涂装质量:构件涂装前外表除锈是否符合设计要求;涂料、涂装遍 数、涂层厚度是否符合设计要求；构件外表是否有误涂、漏涂现象， 严重污染物是否清除；涂层是否均匀，是否有明显皱皮、流坠、针 眼、气泡等缺陷，是否有脱皮、返锈现象，检查不少于10处，每发 现一次不符合要求的扣1分。10总分：120分总标准分：总实得分：得分率：
