桥梁工程_计算题汇总.doc

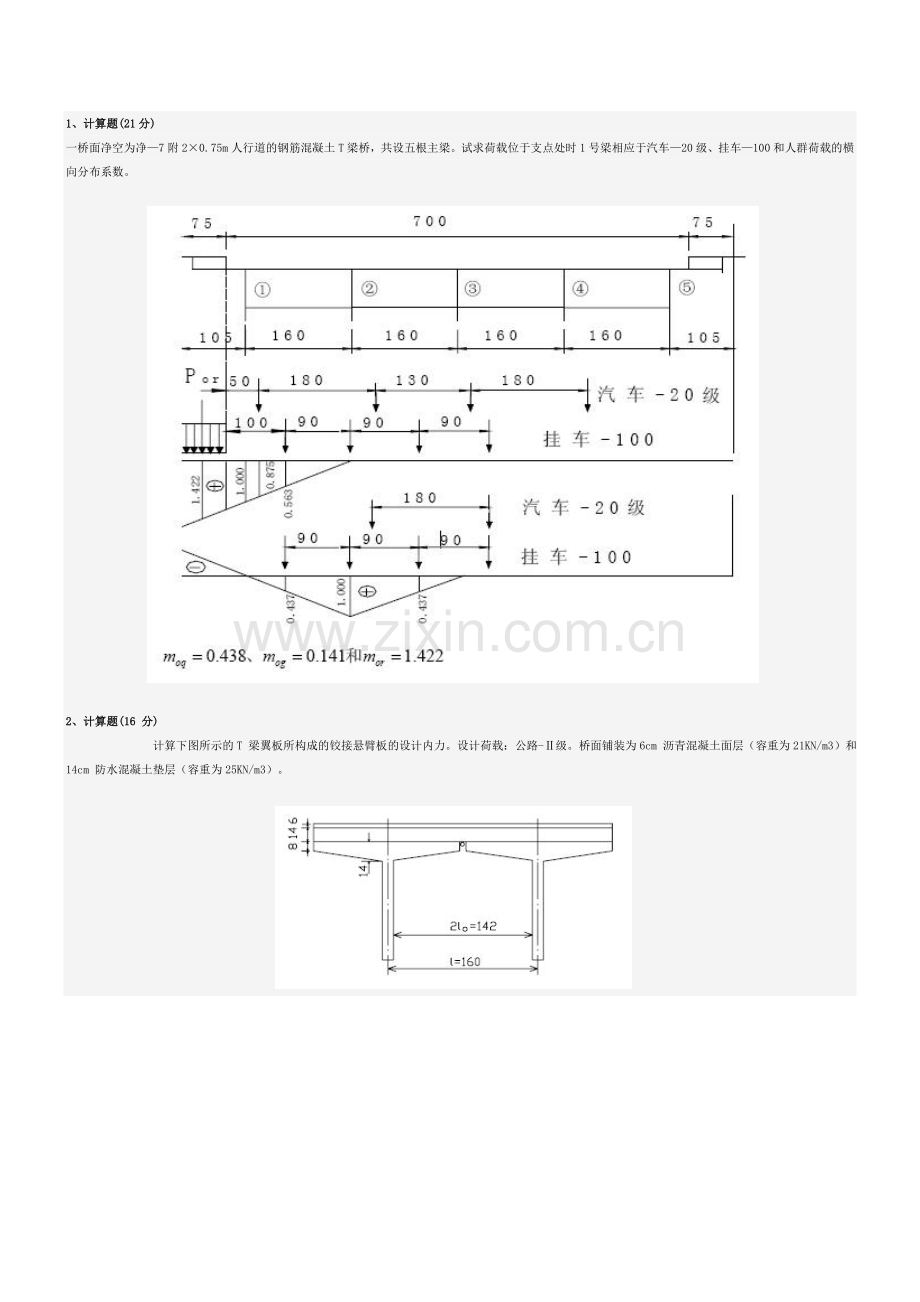

1、计算题(21分)
一桥面净空为净—7附2×0.75m人行道的钢筋混凝土T梁桥，共设五根主梁。试求荷载位于支点处时1号梁相应于汽车—20级、挂车—100和人群荷载的横向分布系数。

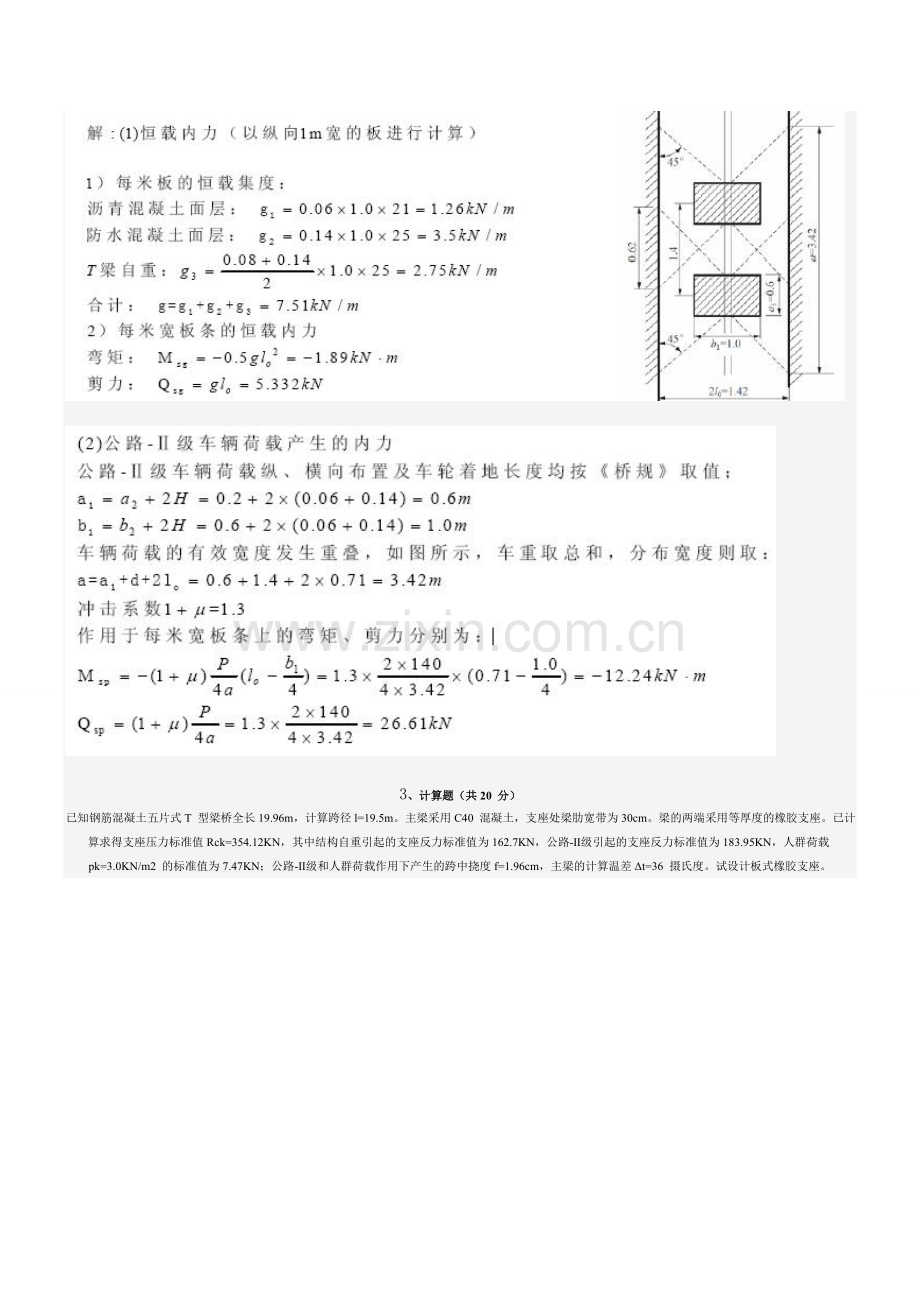

2、计算题(16 分)
        计算下图所示的T 梁翼板所构成的铰接悬臂板的设计内力。设计荷载：公路-Ⅱ级。桥面铺装为6cm 沥青混凝土面层（容重为21KN/m3）和14cm 防水混凝土垫层（容重为25KN/m3）。

3、计算题（共20 分）
已知钢筋混凝土五片式T 型梁桥全长19.96m，计算跨径l=19.5m。主梁采用C40 混凝土，支座处梁肋宽带为30cm。梁的两端采用等厚度的橡胶支座。已计算求得支座压力标准值Rck=354.12KN，其中结构自重引起的支座反力标准值为162.7KN，公路-Ⅱ级引起的支座反力标准值为183.95KN，人群荷载pk=3.0KN/m2 的标准值为7.47KN；公路-Ⅱ级和人群荷载作用下产生的跨中挠度f=1.96cm，主梁的计算温差Δt=36 摄氏度。试设计板式橡胶支座。

4、计算题(共1题，共20分)

计算图1所示T梁翼板所构成铰接悬臂板的设计内力。桥面铺装为20mm厚的沥青混凝土面层（容重为23KN/m3）和平均厚90mm的C25混凝土面层（容重为24KN／m3）。T梁翼板钢筋混凝土的容重为25KN／m3。

图1 铰接悬臂行车道板（单位：cm）

 图2 标准车辆荷载的计算图式（尺寸：m）

5、计算题(共1题，共20分)
下图为跨径l=12.60m的铰接空心板桥的横截面布置图，桥面净空为净－7+2×0.75m人行道。全桥跨由9块预应力混凝土空心板组成，欲求1、3和5号板的车辆荷载和人群荷载作用下的跨中荷载横向分布系数。

图1    空心板桥横断图

6、计算题(共1题，共20分)
计算跨径=19.50m的桥梁，其横截面如下图所示，试求荷载位于跨中时l号边梁的荷载横向分布系数 （车辆荷载和 人群荷载）。

(a) 桥梁横断面             (b) 1号梁横向影响线
图1    横向分布系数计算图示
