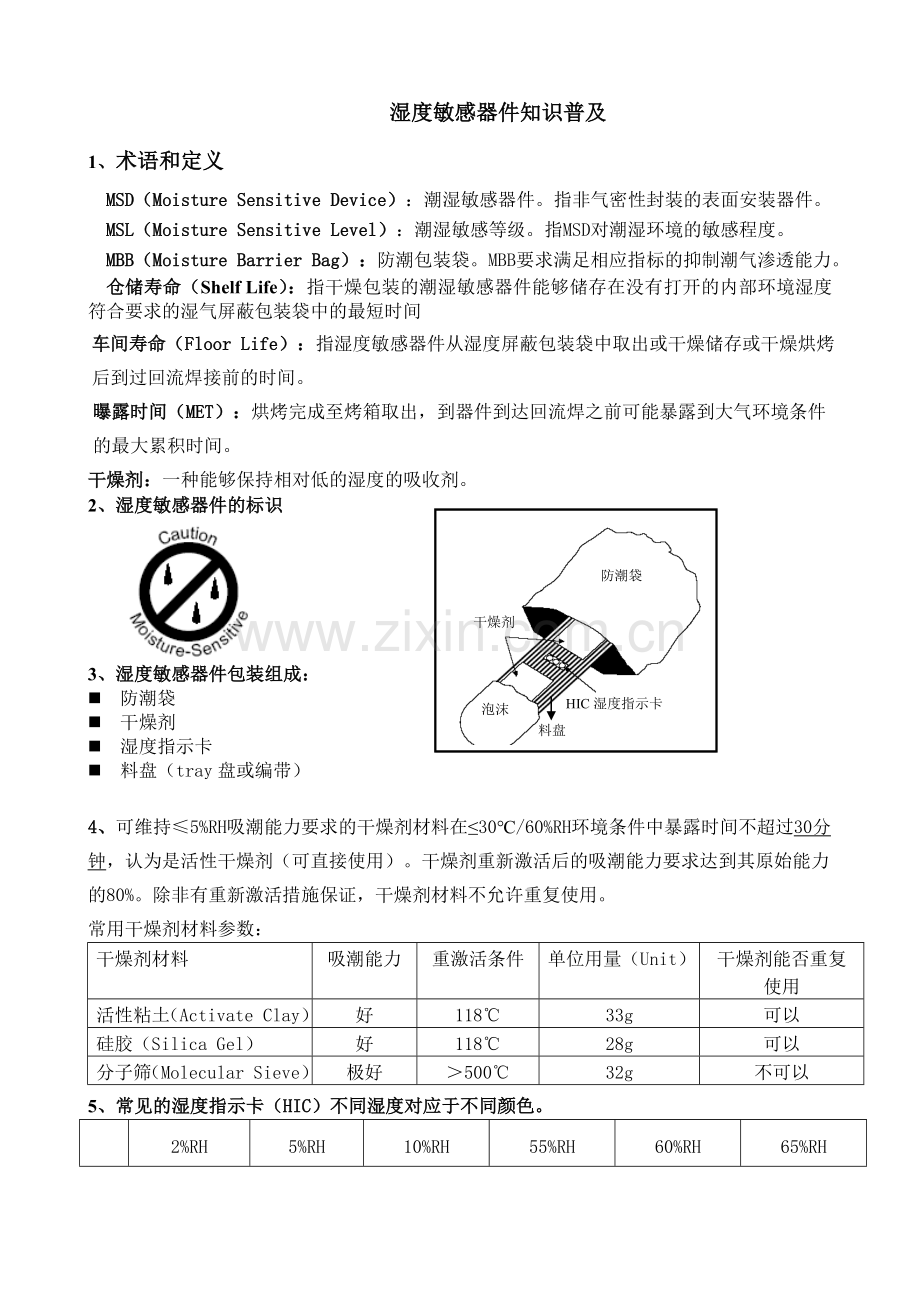

湿度敏感器件知识普及
1、术语和定义
MSD（Moisture Sensitive Device）：潮湿敏感器件。指非气密性封装的表面安装器件。
MSL（Moisture Sensitive Level）：潮湿敏感等级。指MSD对潮湿环境的敏感程度。
MBB（Moisture Barrier Bag）：防潮包装袋。MBB要求满足相应指标的抑制潮气渗透能力。
仓储寿命（Shelf Life）：指干燥包装的潮湿敏感器件能够储存在没有打开的内部环境湿度符合要求的湿气屏蔽包装袋中的最短时间
车间寿命（Floor Life）：指湿度敏感器件从湿度屏蔽包装袋中取出或干燥储存或干燥烘烤后到过回流焊接前的时间。
曝露时间（MET）：烘烤完成至烤箱取出，到器件到达回流焊之前可能暴露到大气环境条件的最大累积时间。
干燥剂：一种能够保持相对低的湿度的吸收剂。

防潮袋
干燥剂
HIC湿度指示卡
泡沫
料盘
2、湿度敏感器件的标识

3、湿度敏感器件包装组成：
n 防潮袋
n 干燥剂
n 湿度指示卡
n 料盘（tray盘或编带）

4、可维持≤5%RH吸潮能力要求的干燥剂材料在≤30℃/60%RH环境条件中暴露时间不超过30分钟，认为是活性干燥剂（可直接使用）。干燥剂重新激活后的吸潮能力要求达到其原始能力的80%。除非有重新激活措施保证，干燥剂材料不允许重复使用。
常用干燥剂材料参数：
干燥剂材料
吸潮能力
重激活条件
单位用量（Unit）
干燥剂能否重复使用
活性粘土（Activate Clay）
好
118℃
33g
可以
硅胶（Silica Gel）
好
118℃
28g
可以
分子筛（Molecular Sieve）
极好
＞500℃
32g
不可以
5、常见的湿度指示卡（HIC）不同湿度对应于不同颜色。

2%RH
5%RH
10%RH
55%RH
60%RH
65%RH
5%
蓝色（干）
淡紫色
粉红色（湿）
粉红色（湿）
粉红色（湿）
粉红色（湿）
10%
蓝色（干）
蓝色（干）
淡紫色
粉红色（湿）
粉红色（湿）
粉红色（湿）
60%
蓝色（干）
蓝色（干）
蓝色（干）
蓝色（干）
淡紫色
粉红色（湿）
注：以上为BLUE(蓝色)-DRY（干燥） PINK（粉红色）-WET（潮湿）
另有部分湿敏卡为 BROWM(棕色)- DRY（干燥） BLUE/AZURE（蓝色）- WET（潮湿）
对于使用的哪种湿度指示卡可根据指示卡上标注判定，如下指示卡标识：

显示值应小于20%（棕色），如>30%(蓝色)表示IC已吸湿气。

6、湿度敏感级别警示标签
A

① 湿度敏感级别警示标签。
② 邻近条码标签。
③ 真空防潮袋。
①
②
③

B

C

D

E

F

G
H

湿度敏感级别警示标签释义
A：湿度敏感级别Level，如果为空请参考邻近条码标签。
B：密封包装存储寿命：12个月。存储环境要求：温度小于40℃，相对湿度小于90％RH。
C：规定器件回流的峰值温度，如果为空请参考邻近的条码标签。
D：规定拆封后器件
a在温度小于30℃，相对湿度小于60％RH的工厂条件下完成回流焊接或高温处理的过程的时间。如果为空请参考邻近条码标签。
b或者必须存储在相对湿度小于10％RH的条件下。
E：规定器件在贴装前必须进行烘焙的条件
a在温度为23±5℃的情况下读得湿度指示卡HIC显示的相对湿度大于10％RH。
b拆封后器件未按3a或3b的要求进行处理。
F：规定如果器件需要烘焙，那么烘焙条件可以是在125±5℃下持续烘焙48小时。
G：注：如果盛放器件的容器不能经受上述烘焙条件，那么请参考《IPC/JEDEC J-STD-033A处理、封装、运输及湿度/回流灵敏性表面安装装置的使用》中的烘焙程序规定。
H：器件密封日期，如果为空请参考邻近条码标签。
邻近条码标签释义
QUALCOMM GLOBAL Trading，Inc
(1P) Item ID: CD90-V3050-3ATR

(D) Date Code: 0625

ASSEMBLED IN:
Korea, Republic of
MS LEVEL: 3
TEMP: 250C
MOUNTED WITHIN:
168小时
SEALED: 30 JUN 2006
Pb – free(e1)

(1T) Lot Code: FN7095.1

MSM-6000
Pb
(Q) Quantity: 1000
湿度敏感级别
峰值温度
密封日期
车间寿命(Floor Life)

以上物料经过1次烘干后密封，8月5日8:00张三在温度27℃ 湿度55%RH 环境下开封，填写《湿度敏感器件控制卡》
日期
8月5日
姓名
张三
规格型号
MSM-6000
批号
FN7095.1
开封时间
8:00
数量
1000
截止有效期
8月12日8:00
烘干次数
1
备注

7、潮湿敏感器件分级要求
潮湿敏感等级（MSL）
车间寿命要求（Floor Life）
时间
环境条件
1
无限制
≤30℃/85%RH
2
1年
≤30℃/60%RH
2a
4周
≤30℃/60%RH
3
168小时（7天）
≤30℃/60%RH
4
72小时（3天）
≤30℃/60%RH
5
48小时（2天）
≤30℃/60%RH
5a
24小时（1天）
≤30℃/60%RH
6
使用前必须进行烘烤，并在警告标签规定的时间内焊接完毕。
≤30℃/60%RH
8、MSD包装拆封后的一般要求在≤30℃/60%RH环境条件下存放，但公司存储条件可能不满足上述要求。因此，根据公司生产环境的实际情况，参考J-STD-033B标准，定义MSD车间寿命的降额要求：
敏感度等级
相应温湿度环境下车间寿命（单位：天）
温度环境
≤20%
≤30%
≤40%
≤50%
≤60%
≤70%
≤80%
≤90%
2a
∞
∞
86
39
28
4
3
2
30℃
∞
∞
148
51
37
6
4
3
25℃
∞
∞
∞
69
49
8
5
4
20℃
3
19
12
9
8
7
3
2
2
30℃
25
15
12
10
9
5
3
3
25℃
32
19
15
13
12
7
5
4
20℃
4
5
4
4
3
3
2
2
1
30℃
7
5
5
4
4
3
2
2
25℃
9
7
6
6
5
4
3
3
20℃
5
3
3
2
2
2
1
1
1
30℃
4
3
3
3
3
2
1
1
25℃
5
5
4
4
4
3
3
2
20℃
5a
1
1
1
1
1
1
0.5
0.5
30℃
2
2
2
2
2
1
1
1
25℃
2
2
2
2
2
2
2
1
20℃

根据图示填空：
1、MSL= 3 级
2、当前环境温湿度：温度27℃ 湿度75%RH
此元件的车间寿命为：2天
3、
开封时湿度指示卡显示如上，元件是否已受潮：是
应该如何处理？
125℃烘干24小时或40度烘干192小时后进行真空干燥包装或填写《湿敏器件控制卡》使用。
4、此元件开封后在温度27℃ 湿度75%RH环境中储存了2天，仍未使用。需在开封后第三天使用，使用前应如何处理？
首先看元件高温烘干是否达到3次，未达到3次，则进行125度，24小时高温烘干后使用，达到3次，只能进行40度,192小时低温烘干后使用。
5、此元件单包装500pcs，但只需使用100pcs，此100pcs以及剩余的400pcs如何处理？
需要使用的100pcs，填写《湿敏器件控制卡》使用，不使用的400pcs在≤30℃/60%RH环境下开封30分钟内立即进行干燥包装，或放在相对湿度小于10％RH的干燥箱内存放。

9、湿度敏感器件干燥包装内容
n 湿度敏感性元器件
n 干燥剂 密封到真空防潮袋内
n HIC湿度指示卡
n 潮湿敏感注意标贴 粘贴到真空防潮袋外表面
10、湿度敏感器件在仓库保管过程中，需对其在短时间内（小于30分钟）进行拆封处理流程

湿度敏感器件

拆封处理要求
拆封曝露时间<30分钟？
可以继续使用原包装
干燥剂放入
HIC湿度指示卡放入
结束

否
是
抽真空
封袋
器件进行预烘焙
按照干燥包装要求进行包装

11、电子干燥箱湿度要求： 10%RH以内
12、物料烘干料盘使用注意要素
n 一般装在高温料盘（如高温tray盘）里面的器件都可以在125℃温度下进行烘焙，除非厂商特殊注明了温度。
n 装在低温料盘（如低温tray盘、管筒、编带）内的器件其烘焙温度不能高于40℃，否则料盘会受到高温损坏。
n 125℃高温烘焙以前要把纸、塑料袋、盒等物品拿掉。

拆除

高温tray盘可以进行125℃烘焙
低温编带只能进行40℃烘焙
高温烘焙前要将纸去出
