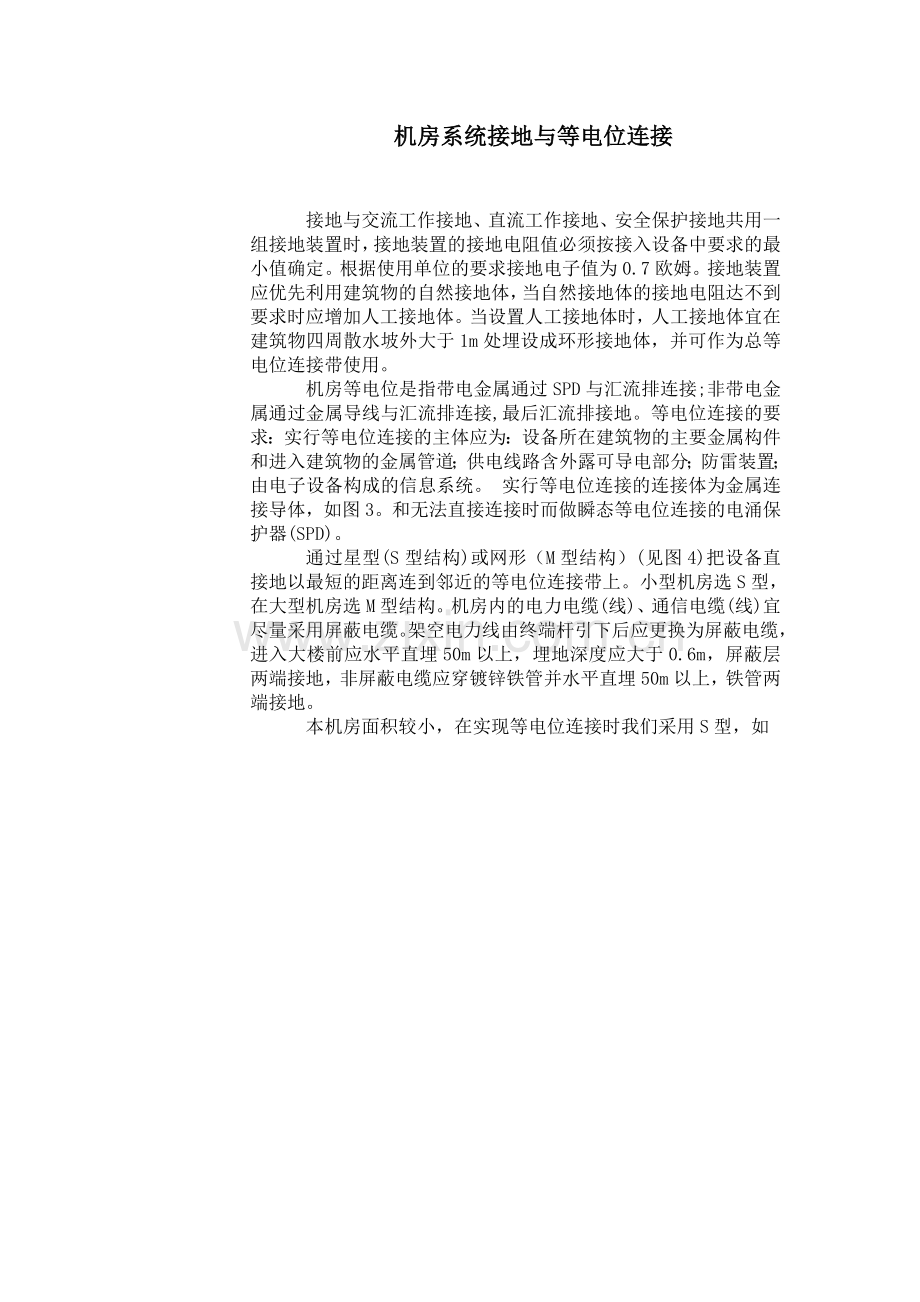

机房系统接地与等电位连接

接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时，接地装置的接地电阻值必须按接入设备中要求的最小值确定。根据使用单位的要求接地电子值为0.7欧姆。接地装置应优先利用建筑物的自然接地体，当自然接地体的接地电阻达不到要求时应增加人工接地体。当设置人工接地体时，人工接地体宜在建筑物四周散水坡外大于1m处埋设成环形接地体，并可作为总等电位连接带使用。
机房等电位是指带电金属通过SPD与汇流排连接;非带电金属通过金属导线与汇流排连接,最后汇流排接地。等电位连接的要求：实行等电位连接的主体应为：设备所在建筑物的主要金属构件和进入建筑物的金属管道；供电线路含外露可导电部分；防雷装置；由电子设备构成的信息系统。 实行等电位连接的连接体为金属连接导体，如图3。和无法直接连接时而做瞬态等电位连接的电涌保护器(SPD)。
通过星型(S型结构)或网形（M型结构）(见图4)把设备直接地以最短的距离连到邻近的等电位连接带上。小型机房选S型，在大型机房选M型结构。机房内的电力电缆(线)、通信电缆(线)宜尽量采用屏蔽电缆。架空电力线由终端杆引下后应更换为屏蔽电缆，进入大楼前应水平直埋50m以上，埋地深度应大于0.6m，屏蔽层两端接地，非屏蔽电缆应穿镀锌铁管并水平直埋50m以上，铁管两端接地。
本机房面积较小，在实现等电位连接时我们采用S型，如　

表示:0.3*100紫铜铂

表示:40*4紫铜排

等电位汇流排与取地图

说明:本项目采用网形（S型结构）以便把设备直接地以最短的距离连到邻近的等电位连接带上,使用0.3*100紫铜铂组成0.6M*0.6M的网格压装在静电地板下，且与桥架、金属线管保持一定的安全距离。必要时做好绝缘处理。一个机房做一个等电位汇流网格，从建筑物立柱取出两点以上主钢筋与等电位汇流网格保持良好的电气连接。所有铜与铜的搭接处采用焊接或熔接法，铜与铁的搭接处采用螺栓其搭接处的接触面积不小于80m㎡，所有的机柜接地采用两点，一点就近接地，另一点与大楼主钢筋接地。

平均每平米为240元.包括设施费. 税费、材料敷料费.
