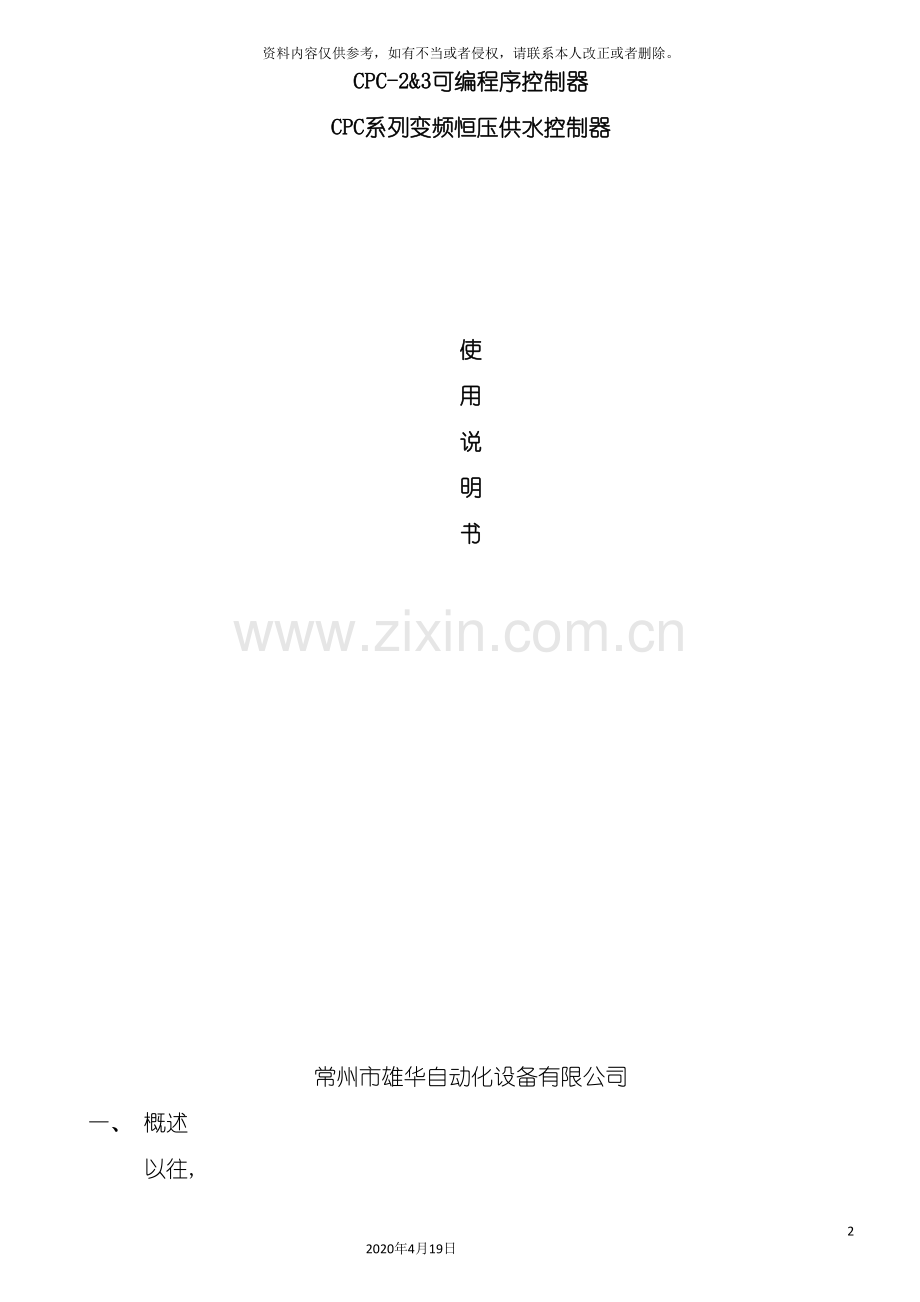

系列变频恒压供水控制器说明书392020年4月19日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。CPC-2&3可编程序控制器CPC系列变频恒压供水控制器使用说明书常州市雄华自动化设备有限公司一、 概述 以往, 恒压供水系统的控制中心一般由可编程序控制器和压力差传感器组成。这种组合模式可变功能少(修改参数需要专业编程人员), 控制算法简单, 难以适应各种供水方式和运行工况。而且, 由两个独立单元构成, 体积大, 成本高, 调试复杂。CPC系列控制器是一种新型的可编程序控制器。开发人员希望本产品象变频供水电控柜中的一个交流接触器一样应用简单, 接线方便。使调试人员和用户更快地理解变频供水的原理。它包含了恒压供水的许多功能: 双压力设定, 两种压力相互切换; 外部水池无水报警, 水泵抽真空无水报警; 小流量工作方式多种选择; 增泵延时, 减泵延时; 内置PID调节。 CPC-5 控制器具有双压力控制( 进、 出口压力) 还带有Modbus通讯协议( 双端口) , 与触摸屏连接后, 可实现在触摸屏上进行监控和参数修改; 同时另一个通讯口能够和电脑实现远程监控。CPC系列控制器的所有参数能够直接从面板输入数字量, 不需要特殊仪器或专业编程人员。外围所配的远传压力表, 与常规的压力传感器相比要更加节省成本。二、 主要技术性能和特点1、 输入部分: 四路开关量输入(无源) ; 一路模拟量输入, 一般是远传压力表电阻信号( 也能够是4-20mA电流信号或者是0-5V电压信号。电流、 电压信号输入,需要在购货时予以选择) 。 2、 输出部分: 一路模拟量输出(由变频器供电,控制器电源与变频器电源完全隔离); 八路开关量输出。3、 数据设定部分: 向用户开放多个可编程功能, 详见功能表。这些功能包含了恒压供水系统各种工况所需的参数。根据实际工况对相应功能编程, 可达到最佳运行条件。4、 操作部分: 根据功能表的指导, 无需多少专门知识便可进行用户参数的设定。5、 可靠性: 系统应用高性能的单片机集成系统, 配合断电记忆存储器, 运行性能稳定可靠。断电记忆参 数理论上可保持一百年, 读写次数超过一百万次。6、 设计合理: 水泵是按先开先关的原则运行, 负荷均匀。小流量工作方式使供水系统更具有压力稳定性和能源的节约。7、 CPC2CPC-5控制器是底板式安装, CPC-3控制器是面板式安装, 其功能没有任何差异。8、 CPC-5控制器主要用于无负压供水设备控制, 她比其它两种控制器功能更多, 应用更灵活 CPC-5控制器以下特点: 8路开关量输入, 10路开关量输出两路模拟量输入1路模拟量输出, 双通讯口同时通讯9、 面板布置及端子排列如图一图一 控制器面板布置及端子排列图IN MODECPC-2 CONTROLLEROUTX0 M0MpaHzY0 Y4X1 M1Y1 Y5X2 M2Y2 Y6X3 M3Y3 Y7PRG SETVicVin*V+VRFGNDCMX0X1X2X3CM0Y0Y1Y2CM1Y3Y4Y5Y6Y7LN三、 操作面板及接线端子1: 面板布置( 参见图一) a、 左显示框( 三位数字) : 平时显示压力( Mpa) , 设定时显示参数值。b、 右显示框( 二位数字) : 平时显示频率( H) , 设定时显示功能号。c、 X0X3指示灯: 状态指示。 d、 M0M3指示灯: 工作模式指示。e、 Y0Y7指示灯: 输出口有效指示。f、 PRG键: 正常显示/编程模式选择。g、 和键: 数值增、 减键。按一次, 相应数字增加或减少”1”若按下不放, 则连续增或减。h、 SET键: 设定和移位键。轮换选择”功能号”或”参数值”。按压SET键, 即可确认相应的功能号或 参数的设定值。2: 端子接线及功能a、 L、 N: 交流电源220V, 50Hz输入端。b、 VCC、 VIN、 * : 压力信号模拟量输入端, 同远传压力表相连( 另附两种不同信号源的4-20mA电流信号 接线图, 供参考) 。 c、 CM、 XO、 X1、 X2、 X3 : 开关量输入端。d、 V+、 VRF、 GND: 模拟量( 控制信号) 输出端, 与变频器的频率设定端子相连。e、 CMO、 Y0、 Y1、 Y2及CM1、 Y3、 Y4、 Y5、 Y6、 Y7: 开关量输出端。四、 (CPC-2 CPC-3)面板状态指示灯X0-X3定义及出错显示1、 X0增泵指示: 增泵延时时间未到时闪烁, 时间到后长亮。2、 X1减泵指示: 减泵延时时间未到时闪烁, 时间到后长亮。3、 X2小流量指示: 进入小流量后闪烁, 小流量停机后长亮。4、 X3出错指示: 出错时闪烁。同时右显示框交替显示出错代码和变频器频率( 由于已停机, 实际频率显示为00HZ) 。5、 M0民用压力工作状态。6、 M1消防压力工作状态。7、 M2选择功能码状态指示。8、 M3修改参数状态指示。注: CPC-5控制器输入端要比CPC-2 CPC-3丰富, 测量精度也高。其面板显示也不一样。五、 编程及参数设定方法CPC系列控制器出厂时, 各功能号内已写入了出厂值, 一般已适应一般系统的要 求。若需查看或变更出厂值时, 方法如下: 1、 进入只读状态: 只能查看而不能修改参数。 按压”PRG”键3秒, 此时M2灯闪烁, 右显示框显示功能号( 功能号的个位数字闪烁) , 经过按压”键和”键来选择功能号, 就能够看到与功能号相应的参数值。 参数查看完毕, 按压”PRG”键3秒钟, 系统便恢复正常的工作显示状态。 2、 进入参数修改状态: 为防止参数被随意改变, 用户必须输入正确的密码方能进入参数修改状态。密码出厂设定为: 功能码F00内设置254, 功能码F01内设置02。 按压”PRG”键3秒, 此时M2灯闪烁, 右显示框显示功能号( 功能号的个位数字在闪烁) , 经过按 压”SET”键、 ”键或”键来选择功能号F00内设置”254”, 功能码F01内设置”02”, 然 后才能选择你所需的功能号去修改参数值。 按压”键或”键选定功能号后, 按压”SET”键3秒, 进入与功能号相对应的参数值设定状态, M2灯熄灭, M3灯闪烁, 左显示框显示以前的设定值( 个位数字闪烁) 。经过按压”SET”键来移位及”和”键来设定参数值。 参数值设定完毕, 持续按”SET”键3秒后系统便接受了新的参数设定值, M3灯熄灭, M2灯闪烁, 等待新的设定操作( 此时功能号的个位在闪烁) 。 重复第、 步, 将需重新设定的参数值设定完毕后, 持续按”PRG”键3秒钟, 系统便进入了正 常工作显示状态, M2、 M3灯均熄灭。 以上设定过程可参照表一。六、 报警显示及解决措施故障报警与解决措施见表二表二 故障报警与解决措施 七、 功能码详细解说1、 功能号F00, F01 密码位为了使参数不受人任意改动, 在修改参数前必须输入密码, 详见功能表。2、 功能号F02民用压力设定(M)是用户实际维持压力, 用户根据客观情况设定压力值。0255 对应 02.55Mpa。3、 功能号F03消防压力设定(X)是用户所要求的第二压力, 能够经过外部输入信号使”民用压力”和”消防压力”相互切换。一般用于消防、 生活合用的设备; 或者是消防设备中”民用压力”作为稳压压力, ”消防压力”作为消防状态时稳压压力。4、 功能号F04压力调零(B) 功能号F05压力调满(K)是调整压力表指示值与本控制器显示值达到一致的功能。因为每个压力表的零位的差异( 可变电阻的线性度不一致造成的) , 为了得到正确的显示值(Y)必须调整(B)和(K)值。Y=KX-B是程序运算的公式, 其中(X)是压力表输出的电阻信号。5、 功能号F06频率调满( f )是调整本控制器显示频率与变频器显示频率”VF”一致的功能( VF是变频器工作频率) 。它的计算公式是”VF”=(f)*(N), 其中(N)是本控制器显示的频率。6、 功能号F07小流量进入频率(F) 功能号F08小流量进入压力(P) 功能号F09小流量进入时间 功能号F10小流量进入方式小流量进入方式是供水系统处于小流量时的功能。当供水系统的流量较小时, 水泵出水压力与外部管网压力正好相等, 而使变频器做无用功。为了解决这个问题, 需要经过现场调试找出这个频率点”Q”。当”F”Q”而且”P”实际压力”在经过”小流量进入时间”延时后主泵停止工作, 小泵投入工作。小泵工作方式由”小流量进入工作方式”决定, 详见表三。7、 功能号F11小流量退出延时是在满足小流量退出条件延时的功能, 详见表三。经过”小流量退出延时”后小泵停止工作, 主泵投入运行。6、 功能号F12增泵延时时间是主泵变频工作在50HZ状态下, 仍达不到设定压力, 延时投入第二台主泵的功能。依此类推也是第三、 四台主泵投入工作的延时时间。8、 功能号F13增泵后变频暂停工作时间是增泵后变频泵换成工频工作, 投入( 新增) 的另外一台泵以变频方式工作的间隙时间。9、 功能号F14减泵延时时间是在多泵情况下, 压力超过设定压力时, 减少运行泵的数量的延时时间功能。当变频泵频率低于功能号F20内的参数值即开始延时, 时间到后即减少一台工频泵。10、 功能号F15减泵后快速上升频率是在工频泵停止时变频泵同时上升频率的功能因为在减泵同时变频泵频率较低, 容易引起管网压力波动, 此功能可尽量减小管道内的压力波动。11、 功能号F16泵轮流工作时间 功能号F17泵轮流工作时间单位 是设定轮流工作间隙时间的功能。水泵轮流工作能够使每一台水泵的负荷均匀, 重而延长系统的 使用寿命。其轮流工作时间单位选择是秒、 分、 时( 如功能号16内参数值是”8”, 功能号17内参数值是”2”, 则表示轮流工作时间是每8小时轮流工作一次) 。12、 功能号F18小流量工频工作上限 功能号F19小流量工频工作下限 是小泵电接点方式中的上、 下限功能。 在功能号F10中设定”2”时, 此两项有效, 详见表二。参数设定见表四。13、 功能号F20水泵不出水频率 是判断低频时是否减泵的功能。当低频时, 由于水泵不能出水, 因此开始减泵计时。14、 功能号F21水泵不出水加速时间 是控制水泵转速由”0HZ”至”水泵不出水频率”加速时间的功能。15、 功能号F22水泵出水加速时间 是控制水泵转速由”水泵不出水频率”至”50HZ”加速时间的功能。16、 功能号F23无水压力 功能号F24无水进入时间 是智能判断抽真空报警的依据。 当水泵开始运转后, 压力始终低于”无水压力”, 而且计时时间超过”无水进入时间”则报警, ”E3”判断系统抽真空无水报警。17、 功能号F25输入点常开( NO) /常闭( NC) 有效选择 选择输入方式的功能。见表五18、 功能号F26防自锁、 不自锁选择 是对消防信号(点触式、 保持式)种类选择的功能。19、 功能号F27变频转换工频延时时间 是增泵后变频泵停止工作, 换成工频工作的间隙时间。20、 功能号F28防锈工作时间 是防止水泵长时间不工作而生锈、 堵转的功能。有必要短时间工作几秒或几分钟, 以利提高设备的使用寿命。21、 功能号F29 保留22、 功能号F30 管道超压停泵压力 该功能可防止管道超压而损坏设备。23、 功能号F31工厂初始化 恢复各项设置为出厂值的功能。24、 功能号F32 保留 模式选择决定功能号33的选择25、 功能号F33 反馈方式的选择 抽水方式是正反馈, 供水方式是负反馈。26、 功能号F34 水泵工作下限频率设置27、 功能号F35 外控压力1 功能号F36 外控压力2功能号F37 外控压力3功能号F38 外控压力428、 功能号F38以后的功能是根据特殊的客户要求来进行定义。八、 系统工作原理1、 系统原理图: 2、 工作流程: 见下表举例 有四台水泵的工作流程(假设每一台水泵的流量为10t/h)九、 控制器选型和安装尺寸:1.CPC系列控制器的型号命名方法: CPC- ( ) 0 无辅助泵; 1 有辅助泵。 1 只有1台主泵; 2 有2台主泵; 3 有3台主泵; 4 有4台主泵。 2 底板安装式; 3 面板安装式: 5 导轨式安装( 带有Modbus通讯接口, 性能更优越) 。 系列号2.外形图及尺寸: CPC-2: 外形尺寸200*90*80; 安装方式: 固定在安装底板上, 对角线固定。CPC-3: 外形尺寸150*75*130; 安装方式: 嵌在电柜面板上, 开孔150*75。CPC-5: 外形尺寸154*100*110; 安装方式: 导轨式底板安装。 CPC-2外形尺寸图 CPC-3外形尺寸图 CPC-5外形尺寸和面板布置图十、 定购须知: 在您决定订购本控制器时, 请您填妥以下表格, 用传真方式与我们联系。如有其它不明之处, 麻烦您用电话、 传真和Email与我们联系! 十一、 调试步骤: 控制器接线安装完成后, 首次使用前进行下列设定: 第一、 把控制器显示压力与压力表显示压力调一致(压力调零、 压力调满); 第二、 把控制器工作频率与变频器显示频率调一致(调频率调满或变频器内部模拟输入信号增益); 第三、 设定用户压力(民用压力); 第四、 设定小流量参数( 见表三) .表一 参数查看和修改的操作步骤与面板显示 功能表( 续上) 功能号(F)名 称设定范围单位出厂值用户设定值说 明34水泵工作下限频率设定0-50Hz10 35外控压力10-2550.01Mpa40外部输入点控制设定压力; 当实际压力值超过设定值时, 对应的输出点动作30, 31, 32, 33。36外控压力20-2550.01Mpa4037外控压力30-2550.01Mpa4038外控压力40-2550.01Mpa0附件一: CPC-5控制器通讯协议地址表通讯协议的类型RS232( 控制器RS232通讯方式, 当需要RS485通讯模式时采用232485转换模块得到485信号。) 通讯参数定义: 数据长度: 8位停止位: 1位奇偶校验: EVEN通讯波特率: 9600/ bps通讯协议: MODBUS-RTU控制器与触摸屏连接通讯地址如下: 设定单元地址符: 功能号+256 M0输入X0M10小流量信号M20输出Y4M30M1输入X1M11故障指示M21输出Y5M31M2输入X2M12民用压力指示M22输出Y6M32ER-A1M3输入X3M13消防压力指示M23输出Y7M33ER-E1M4输入X4M14功能指示M24输出Y10M34ER-E2M5输入X5M15设定指示M25输出Y11M35ER-E3M6输入X6M16输出Y0M26M36ER-E4M7输入X7M17输出Y1M27M8增泵信号M18输出Y2M28M9减泵信号M19输出Y3M29地址功能定义属性地址功能定义属性D10出口压力只读D258民用压力设定读/写D11变频频率只读D259消防压力设定读/写D12设定压力只读读/写D13进口压力只读D320Y10输出点定义读/写D14工作时间(状态不变只读D321Y11输出点定义读/写详细数据格式请来电咨询或者网上查阅表三 小流量工作方式的选择表四 轮流工作时间的选择 表五 功能号F25 输入点的选择以下各事项请使用者在操作和储存本产品时要特别注意: l 接线时必须关断电源, 要检查接线正确无误后才能通电。l 绝对不能够自行改装内部零件和接线。l 避免存储和使用在含有腐蚀性气体、 液体的环境中。l 必须置于通风、 无尘、 干燥环境。l 对于常见的变频器与CPC-2 CPC-3控制器接线图和变频器参数的选择, 见图二图六。l 对于已成熟的恒压供水控制的电路图见附图1-13, 供选用者参考。l 由于产品精益求精, 内容、 规格会有修正。l 欢迎来电垂询或上网下载资料。常州市雄华自动化设备有限公司主要生产以下产品: 产品系列产品名称喷泉水景控制系列程控喷泉控制器音乐喷泉控制器跳泉控制器跑泉控制器固态输板( 电磁阀驱动) 喷泉组态软件跑泉编程操作软件时钟喷泉控制器环保/给排水控制变频恒压供水控制器自清洗过滤器控制器脉冲除尘控制器自清洗过滤设备通用控制箱多路信号控制箱( 空气过滤器) 给排水专用控制器( 排水、 给水通用) 二氧化氯发生器控制器产品系列产品名称纺织印染设备控制多路数据显示器恒张力收放卷控制器多点同步控制器超喂量控制器恒线速度控制器通用时间控制器可编程时间顺序控制器循环时器继电器照明控制器多路/单路累时器可编程电压曲线控制器多路温控器PT100多路温控器K型热电偶多路温控器热流道模具专用多路温控器热溶胶机专用多路温控器更多产品请浏览我们的网站常州市雄华自动化设备有限公司地址: 江苏省常州市清潭新村109-1幢1号楼电话: [phone] 8699 8907 传真: [phone]邮编: 213015网址: Email:
