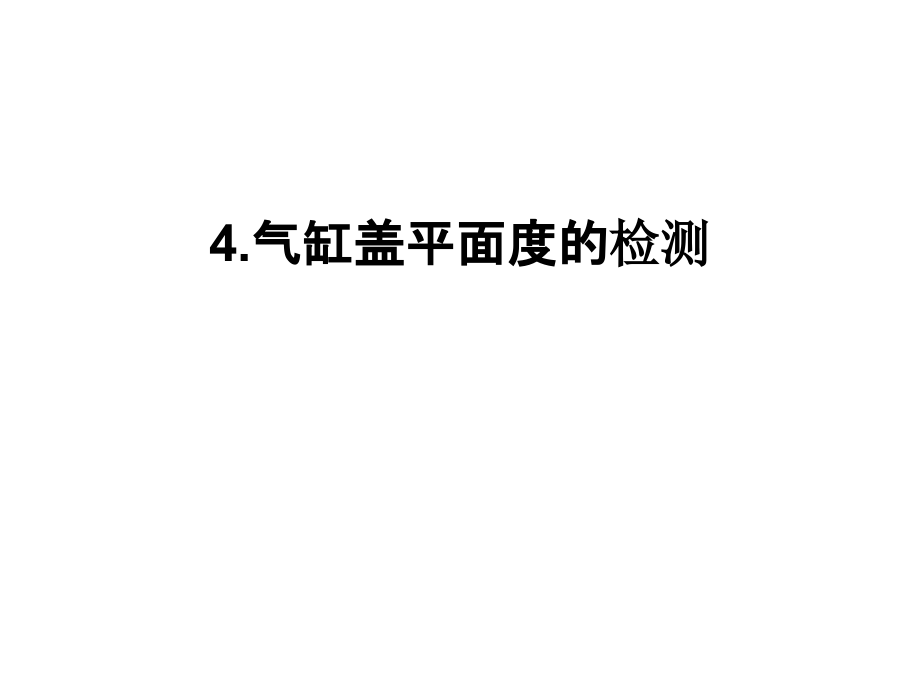

4.气缸盖平面度的检测学习资料.ppt

,4.气缸盖平面度的检测,故障诊断,某一客户的车辆出现发动机难以启动、怠速不稳和加速无力的症状。,经检测、相邻两缸的气缸压力都较低。,分析：,气缸盖的变形会引起该故障吗？,气缸盖的检测,气缸盖变形的定义,气缸盖变形是指气缸盖于气缸体的结合平面（下平面）的平面度误差超限。,变形的影响,使结合平面不能平顺结合，导致气缸密封不严，漏气、漏油，冲坏气缸垫，使发动机无法正常工作。,气缸盖的检测,变形的原因,1,、,气缸工作时受热不均匀；,2,、长时间工作受高温,、,高压的影响；,3,、装配气缸盖时螺栓拧紧力不均匀；,4,、螺纹孔有堵塞现象，螺栓不贯穿螺纹孔,出现虚假拧紧,5,、高温下拆卸气缸盖时，受到外力撞击。,变形的一般规律,两边高中间低,任务：,气缸盖的检测,1,）检测气缸盖翘曲变形的方法,2,）对检测的结果进行分析,我们要,掌握,气缸盖的检测,检测气缸盖,（,1,）检测工具,2.,厚薄规,1.,精密直尺,气缸盖检测,检测气缸盖,（,2,）测量方法,1,、量具测量前应用干净毛巾清洁。,2,、测量时刀口直尺应倾斜于汽缸体一定的角度,，,45,3,、测量气缸盖对称线，要求测每条线,5,个点。,气缸盖的检测,检测汽缸盖,（,1,）缸体侧平面度测量,位置,横向,I,横向,II,纵向,I,纵向,II,对角,I,对角,II,气缸盖的检测,结果分析,如果翘曲度大于最大值，则更换气缸盖。,最大翘曲度,（,1,）查找维修手册,测量部位,最大值,横面与对角,0.1mm,竖面,0.05 mm,汽缸盖平面测量的步骤与方法？,作业,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
