(防护栏杆)施工组织设计.docx

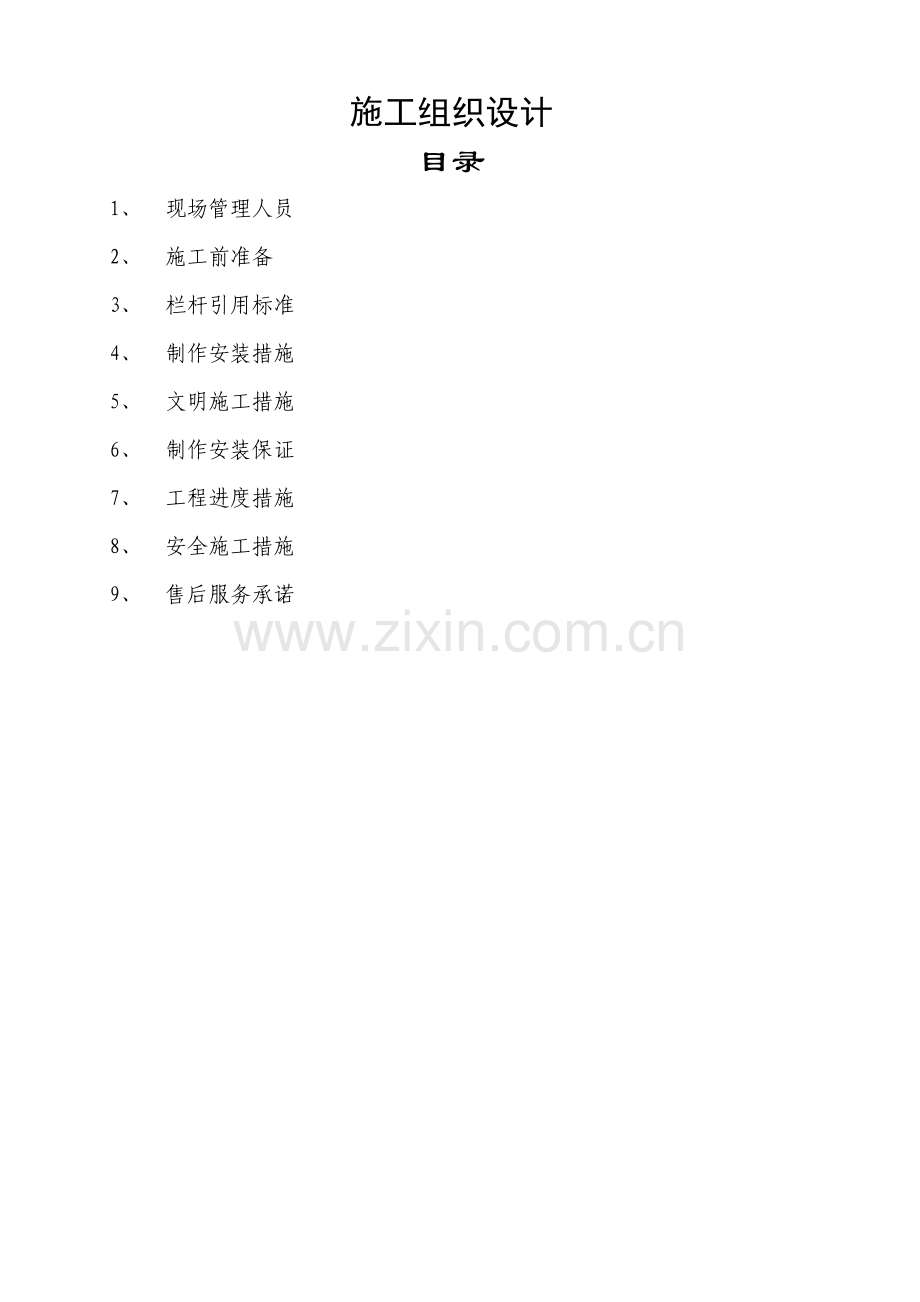

工程名称：申城金域豪庭铝合金栏杆工程栏杆施工方案编制：徐 强 审核：王保全 批准：刘卫中 南通沪港装饰有限公司施工组织设计目录1、 现场管理人员2、 施工前准备3、 栏杆引用标准4、 制作安装措施5、 文明施工措施6、 制作安装保证7、 工程进度措施8、 安全施工措施9、 售后服务承诺防护栏杆施工设计方案防护栏杆施工设计方案一、拟派现场主要施工人员职位名称姓名职务职称主要资历、经验及承担过项目总部项目总工程师刘卫中项目总负责高级工程师大专，从事本行业15年，曾负责多项优质工程的施工，是我公司最有施工管理经验的项目经理之一。曾担任无锡三阳城市花园、南京江宁体育馆、南京缔景名苑、上海青浦供电所大楼、青岛国际展示中心等工程项目经理。技术负责人王保全技术总监工程师大专，从事本行业10年，曾负责多项优质工程的项目技术管理，是我公司最有技术管理经验的人员。曾担任上海天虹公寓、淮安星光苑小区、无锡医疗中心H区、无锡职业技术学院新校区图文信息中心、上海古运河景观步行街等技术管理工作。现场项目工程师徐强项目经理工程师从事本行业10年，一直负责施工现场的项目管理。施工管理汤其广技术负责人工程师从事本行业12年，一直负责施工管理工作，且无一质量事故的发生。安全管理徐进华安全员助工从事本行业8年，负责安全管理工作，且无一安全事故的发生。质量管理徐红军质检员工程师高中从事本行业8年，一直负责公司质检工作。材料管理姜长帅材料员助工从事本行业9年，一直负责材料管理编制等工作。计划管理陶建兵预算员助工从事本行业10年，负责材料的预算等工作。南通沪港装饰有限公司防护栏杆施工设计方案二、施工准备1、做好施工人员进场准备，办理各项有关手续，按规定搭设临时设施，如现场布置、工地办公室、仓库、材料堆放场地、临时水、电到位，以及生活、卫生设施的落实。2、对施工图纸进行全面会审，技术复核，熟悉图纸，了解各种工艺技术、材料性能及施工方法。3、进一步深化施工组织设计，确定施工方案，认真做好对各工种施工前的技术交底。4、了解消防配套、水电安装弱电综合布线的工程实施工计划，制定相应的配合施工计划。5、按材料进场计划要求组织材料的定制加工、采购确认等进场准备。6、提交施工组织计划，质量计划、施工方案等工程技术文件给业主、监理和设计审核批准。三、护栏施工引用标准1、 产品标准及规范 1.1设计规范 建筑工程质量验收统一标准 GB50300-2001 1.2工程技术规范 住宅工程质量通病控制标准 DGJ32/J16-2005 1.3材料规范 室内装饰工程质量规范 QB1838-93南通沪港装饰有限公司防护栏杆施工设计方案 建筑装饰用焊接钢材 JG/T3030-1995 钢化玻璃 JGJ113-2003 6+0.38+6夹层玻璃 GB/T9962-1999四、制作安装措施1 施工现场预埋阶段：配合建设、监理、设计等相关部门对栏板轴线部位进行定位放线，设定固定轴线基准点及地面装饰表面水平点，同时对每跨度尺寸进行交叉符合，经确认无误后根据图样立杆水平距对预埋件（防锈处理）进行分布，经核对符合要求后由膨胀螺丝进行固定。2 计划、采购、生产阶段：由生产部根据经确认后的图纸结合现场提供数据及信息对玻璃栏板所需要的各种材料规格、型号、数量进行计划送交采购部进行采购、确定到货时间及地点，经由品管员对到货物品进行检查（规格、数量、型号、检测报告或合格证）合格后，入库由生产部根据计划开据领料单领料（部分现场安装直接运到工地）按图纸尺寸下料加工。栏板生产制作过程检验标准必须满足技术要求和国家行业规范要求后包装运输进入现场安装阶段。3 金属扶手材料进场前必须做好底漆。4 出厂安装阶段：由品管员对生产加工后的半成品，根据图纸结合检验标准进行检验合格后交仓库进行包装出厂。现场配合各施工段的进度定位安装，做到准确无误力争优良率100%。玻璃安装严格按照技术标书要求严格把关，做到爪件牢固、稳定性好，不锈钢爪件与玻璃损坏或对人身安全造成威胁。南通沪港装饰有限公司防护栏杆施工设计方案5 作业流程：定位放线预埋件安装立杆安装扶手安装抓件连接安装玻璃清理保护五、文明施工管理措施5.1 建立项目经理负责制，各级管理人员岗位责任制，并做到岗位尽职，有责有权，分工明确、各负其责、密切配合。5.1.1 每周对整个工程的质量进行一次全面检查，并组织项目有关人员进行总结，对工程存在的问题提出处理意见，并责令定期整改。5.1.2 负责整个苛程的日常管理，协调好各工种之间的关系，组织监督现场劳动力的施工，确保工程质量。5.1.3 班组自检、自查的质量信息由工班长和质量员及时反馈。工序交接检查及分项工程质量检查情况，由施工员及时反馈给项目部。材料进场查验及施工工艺等方面的质量问题，由材料员、质量部、技术员反馈给项目经理。由项目经理负责分别采取措施保证质量。5.3 施工中必须戴好安全帽，系好安全带，且安全带固定时确保万无一失。施工现场禁止吸烟及明火作业，每班次开工前检查电箱、电路是否安全有无存在漏电或其它安全隐患，否则严禁使用，下班后做好关电、关水及器具保管工作。六、制作安装质量保证6.1 设计要求安全牢固造型美观结构合理南通沪港装饰有限公司防护栏杆施工设计方案 考虑空间要求,便于施工开展、构件安装、与环境相协调和实际使用的功能。 满足材料抗腐蚀性能：所用材料之间产生构件之间化学反应及电解反应，对现场空气PH值偏向的影响无氧化腐蚀现象。 具有围护性能：能抵抗在一定荷载下产生的倾覆力矩。6.2 外观要求 所有外露的金属构件表面光滑、细腻、无变形。喷漆颜色均匀一致，表面无剥落。 玻璃在外观上不允许存在气泡、裂痕、爆边、叠差、磨伤等缺陷。 玻璃长度、宽度和对角线尺寸允许偏差2mm。 玻璃弯曲不得超过0.3%。 外露的平板玻璃边缘应打磨处理。6.3 装配要求 产品安装后不应有歪斜、扭曲、变形及其他缺陷。 产品结构均采用装配式组合，并必须保证结构强度。 栏板端部必须设置立柱与建筑物牢固连接。6.4 强度要求 抵抗基本风压值不小于0.7KN/6.5 护拦允许偏差要求南通沪港装饰有限公司防护栏杆施工设计方案序号项 目允许偏差（mm）检验方法1栏板高度2用尺量2栏板横向弯曲3用2M靠尺量3扶手纵向弯曲3用2M靠尺量4装饰件2用尺量5扶手断面2用尺量6栏板竖向杆件之间间距1.5用尺量7栏板水平杆件之间间距5用尺量七、工程进度工期保证措施1、 本工程拟投入具有丰富设计经验的工程设计人员进行设计，并增加设计力量，全面开展工作，以提高设计速度，缩短设计周期。2、 在材料供应上，我公司在订货后，将派专人直接进驻材料厂家，掌握材料源情况，并协凋早日发货，以保证及时加工。3、 我公司充分利用所配备先进施工机械设备，并合理采用先进的安装工艺，以提高安装效率。在生产任务紧张时，将采用二班、三班进行作业。总之，生产加工上将做到三个确保：确保加工质量，确保完成计划任务，确保现场的安装。4、 在施工队伍选择上，我公司将采用具有丰富安装经验的施工队伍进行安装，并由具有该经验的项目班子来进行管理，达到科学施工、有序施工，充分利用时间的每分每秒。5、 在施工过程中，我公司将会根据实际情况增派安装力量，并根据本工程特点多创工程面，合安装全面铺开。6、 基于本工程的所在地以及进行安装施工的时节，是施工安装的高峰，我公司将增加施工时间或施工人员二班、三班24小时不间断的施工，以确保施工工期。八、安全施工措施南通沪港装饰有限公司防护栏杆施工设计方案1、 施工现场应严格执行安全生产规定和有关安全生产文件。健全和落实工程安全生产责任制。切实做好“安全第一，预防为主”的方针。做到安全生产和文明施工。2、 所有参加施工的作业人员必须经安全技术操作培训合格后方可进入现场施工。进入施工现场必须戴好安全帽。特殊工种必须持有操作证上岗作业。严禁无证上岗作业。各工种中工序施工前均应由施工负责人进行书面交底后，方可进行施工作业。3、 专职安全员根据本工程施工特点，结合安全生产制度和有关规定，对现场不断进行巡回检查。脚手架要定期检查、保养。跳板两端要固定，谨防践头、踏空及高空堕落事故发生。如发现严惩不贷，并立即报告项目经理。经整改后方可继续施工。4、 当生产与安全发生矛盾时，必须服从安全。施工负责人不得强令工人违章冒险作业。5、 施工现场的电气设备，设施必须制订有效的安全管制。必须有专业电工，经常检查、整理，如发现问题必须立即解决。，现场临时用电设施必须有可靠接地，引入电源须有二级漏电保护装置。移动照明灯具时，必须切断电源。6、 气焊钢瓶在存放和使用时，须距明火10m以上。氧、乙炔瓶安放时间距应于5m，且不准置于高压线下。钢瓶应盖帽，搬动不能碰撞。7、 使用砂轮切割机、角向砂轮等砂轮磨割工具时，应清除四周易燃物品，火花飞溅的正向应有不燃物堵挡。8、 施工现场未经批准，不得动用明火。消防器材不得挪做它作。周围不准堆放物品。保持道路畅通。重点部位必须按规范设置警告牌。九、售后服务承诺本公司郑重承诺凡我公司施工的工程，严格按规范技术要求施工，给予用户两年保修和终身维护，在保修年限内因产品质量问题造成影响使用功能，给予免费维修。因人为式其它因素造成损坏的，将酌情收取合理的材料费，本公司一贯奉行的是“质量为南通沪港装饰有限公司防护栏杆施工设计方案本、信誉第一”的服务原则，工程交付使用后，产品小修3小时内维护到位，特殊问题当天解决。我们将每年定期回访服务，进行质量跟踪，征询用户意见，开通24小时全天用户服务热线。服务热线：0513-87569583、15162880092传 真：0513-87563688南通沪港装饰有限公司
