三洋电梯深圳分公司电梯装潢手册.docx

资源描述

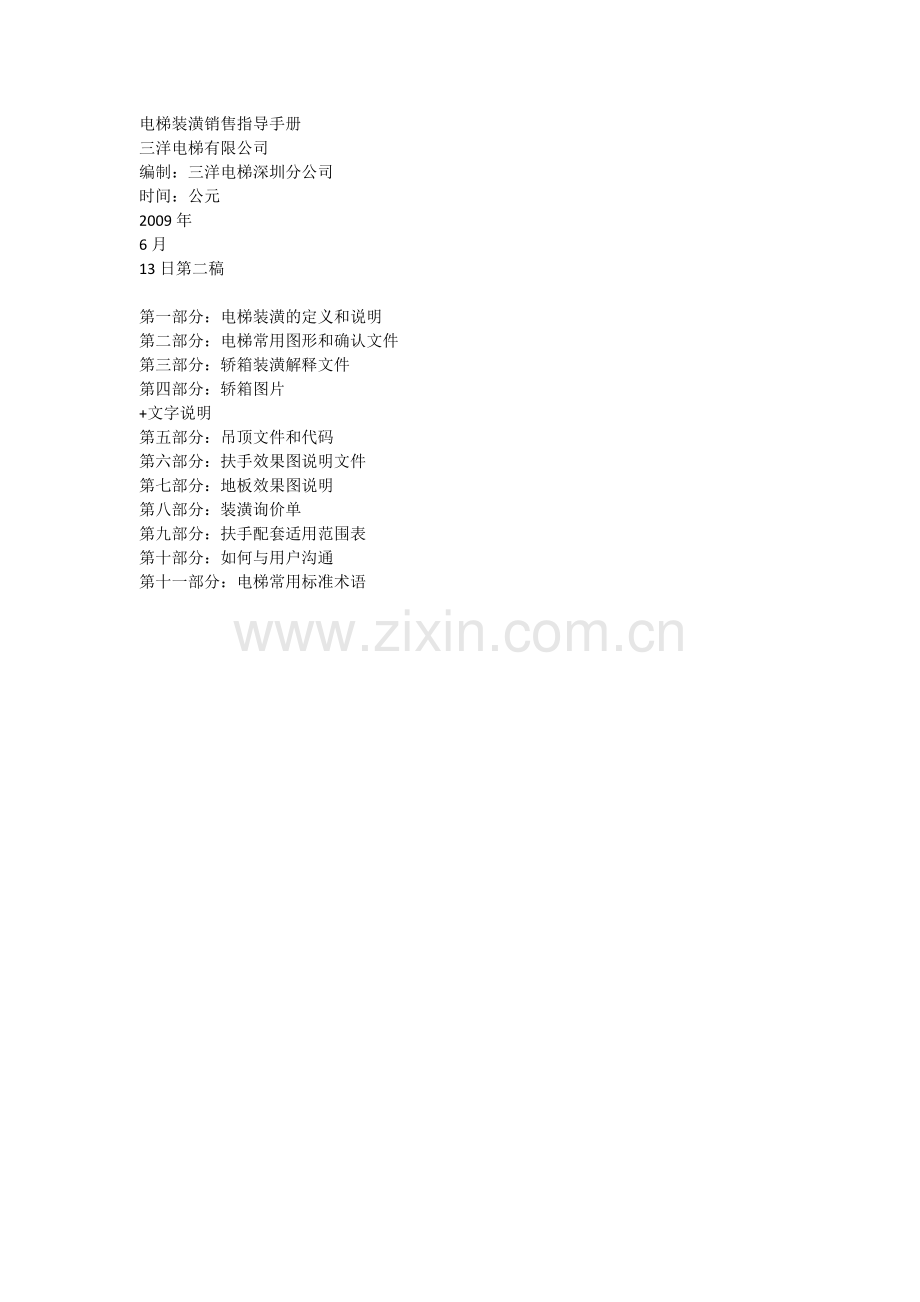

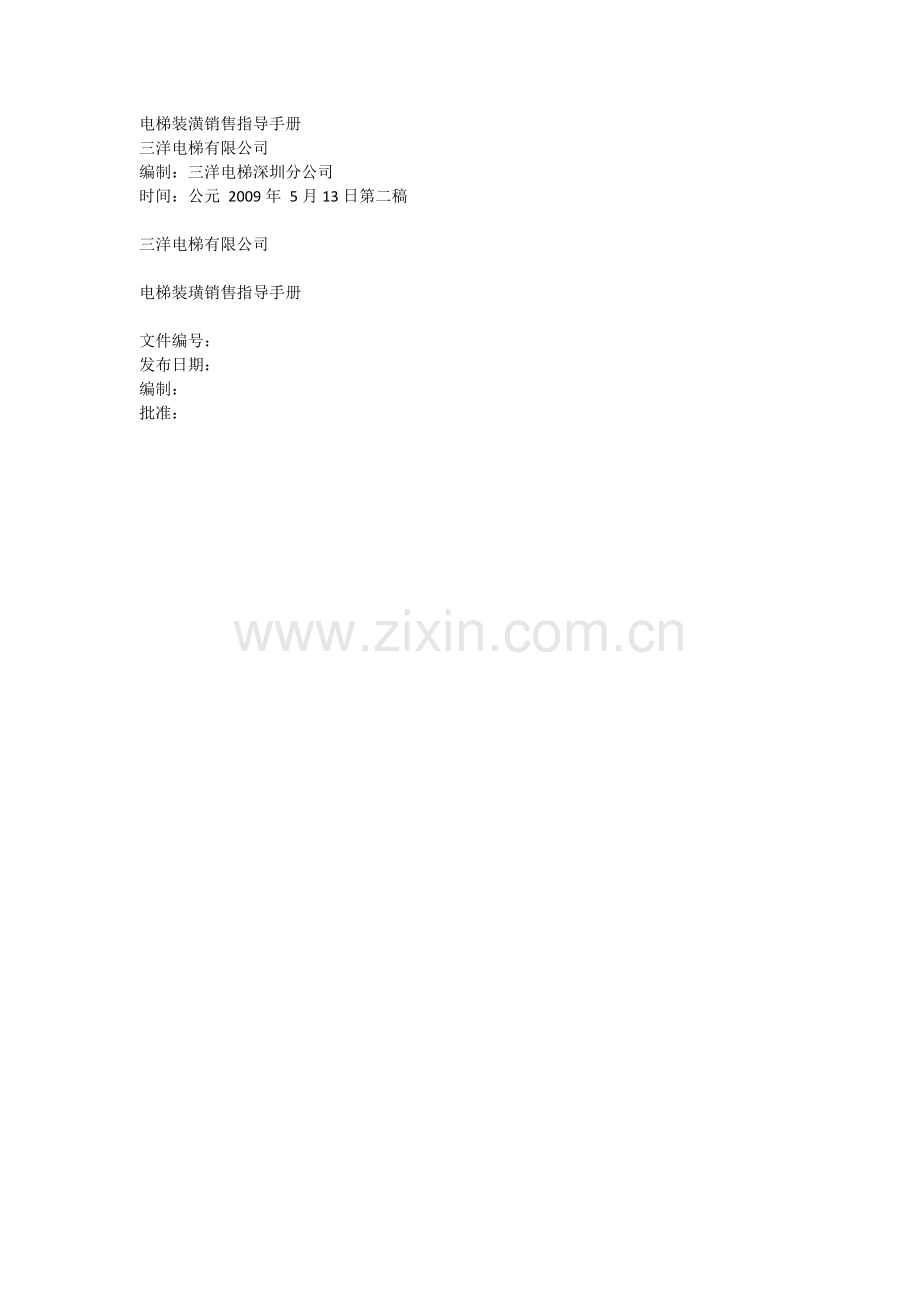

电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 5月13日第二稿三洋电梯有限公司电梯装璜销售指导手册文件编号：发布日期：编制：批准：电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿第一部分：电梯装潢的定义和说明第二部分：电梯常用图形和确认文件第三部分：轿箱装潢解释文件第四部分：轿箱图片 +文字说明第五部分：吊顶文件和代码第六部分：扶手效果图说明文件第七部分：地板效果图说明第八部分：装潢询价单第九部分：扶手配套适用范围表第十部分：如何与用户沟通第十一部分：电梯常用标准术语电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿第一部定义和说明 1：装潢内容的定义 1.1门板装潢内容门板：层门板轿门板防火门板（我们暂时不能提供成品，电梯安全门。并涵盖以下开门方式中分门双折门旁开门双折中分门，平开门垂直滑动门。垂直中分门定义高度在 2150MM以内的，不需要我们出具防火资质报告和其他国家需要的证明和文件的电梯行业定义的门板。技术支持图纸见 XSWJ-005 1．2轿箱轿壁装潢内容第一类装潢方式：挂板式由 6-9件不锈钢或表面处理过的钢板制成的壁板，后部有特殊金属构件，在电梯轿厢内，不需要对原有轿箱壁进行拆卸和改动的装潢方式。第二类装潢方式：发泡轿壁装潢由客户指定的规格，由 6-9件组成的，在工厂内完成制作的不锈钢零件，可以不需要原有轿壁，由电梯安装公司在电梯安装工地完成现场组装的装潢方式。第三类装潢方式：成品轿壁装潢由用户指定的材料和技术规格，直接做成轿壁零件，由电梯安装公司在电梯安装工地完成现场组装的装潢方式。技术支持图纸：XSWJ-002 1.3 吊顶装潢由用户指定的型号和规格，我们在工厂内完成制作，由我们或其他安装公司到现场完成安装工作。 1.4 门套装潢 XSWJ-008，XSWJ-009, XSWJ--012 由用户指定的门套类型，包括标准门套，全包大门套，全包斜开大门套，其他由用户提供尺寸和设计图纸的门套。方法一，我们提供不锈钢面套，由用户在现场完成门套的粘接和组装。方法 2 用户把电梯门套发运到我们工厂，由我们在工厂内完成面套加工和组装。方法 3：用户提供设计图纸，或由我们提供设计方案并经甲方签字认可，由我们负责全面加工并在现场完成安装的门套。 1.5 扶手装潢由用户在我们产品样本上选择指定的型号，由用户自行安装，或由其他有安装能力的公司来安装，或由我们负责安装。 1.6地板装潢由用户指定型号和材料的地板装饰，大理石类需要我们进行现场安装，PVC类可以由我们安装，也可以由用户自行安装。我们目前可以提供的型号见地板效果图。（第七部分） 1.7 前壁总成的装潢：此部位的装潢分为两类第一类：由电梯公司把此部件拆下来，由我们在现场或在场内完成面套的加工再由电梯公司负责安装（此部件的拆卸应由具备《特种设备大修改造行政许可》的电梯公司来完成。）第二类：由我们提供装饰面套由我们或甲方指定的安装公司，在现场粘接。（缺点，现场效电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿果不好，接缝处需要填玻璃胶） 2：电梯装潢需要确认的内容和范围：见技术支持文件《电梯装潢询价单》 3：需要电梯公司提供配合的装潢范围： 3．1 吊顶照明电源的拆卸和接入。 3.2 风机改造前电源的拆卸和风机改造后电源的接入。 3.3 前壁总成包括操纵箱控制部分的拆卸和安装。 3.4 轿门板的拆卸和安装调试。 3.5 扶手安装时需要我们的工人进入电梯井道必须由具备《特种设备安全操作许可证》的人员动慢车进行配合的工作。 3.6 层门板的拆卸安装的工作。 4：通风和照明改造的范围和类型 . 4.1当甲方的电梯的通风口的位置不在我们要求的位置时，需要对风机进行重新定位，在轿顶上重新开孔，重新定位风机。需要电梯公司对电源的拆卸和接入配合工作。 4.2 照明的改造分为两类 4.2.1 灯具的位置和照明类型（白炽灯，射灯，日光灯）的改变 4.2.2 照明电源电压的改变。 5：电梯安全窗口的问题：安全窗口是国家电梯技术标准强制要求，但是如果用户提出不需要此安全窗口的作用时我们可以为用户提供不包含安全窗口开启功能的电梯吊顶装饰件。在报价说明中已经有关安全窗口的说明。第二部分：电梯常用图形和确认文件（见下页）中分门双折旁开门中分门双折旁开门双折中分门 3折旁开门常见门板结构和名称三洋电梯有限公司标记处数更改文件名签字日期设计三洋电梯深圳分公司图样标记重量比例 1:20 KSLX-001 日期共张12第张1 后壁中板后壁侧板后壁侧板侧壁中板侧壁侧板侧壁侧板侧壁中板侧壁侧板侧壁侧板前壁操纵壁标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-002 轿箱装潢主要部件名称 1:20 212 后壁中板后壁侧板后壁侧板侧壁中板侧壁侧板侧壁侧板侧壁中板侧壁侧板侧壁侧板前壁操纵壁标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-002 轿箱装潢主要部件名称 1:20 212 前壁宽度标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-003 轿箱主要尺寸表 1 :6 1 2 3 风机位置吊顶轿顶轿壁地板装修前内净高= 装修前内全高= 客户签字盖章处踢脚板高度=地面有无踢脚板大理石装修预留高度风机位置安全窗口预留位置 4：轿箱装潢测量尺寸标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-004 轿箱装潢测量尺寸 1:6 412 风机位置吊顶轿顶轿壁地板装修前内净高= 装修前内全高= 客户签字盖章处踢脚板高度=地面有无踢脚板大理石装修预留高度风机位置安全窗口预留位置 4：轿箱装潢测量尺寸标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-004 轿箱装潢测量尺寸 1:6 412 标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-005 电梯门板尺寸确认图 1:1 512 标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-005 电梯门板尺寸确认图 1:1 512 挂板式装潢完工后，轿箱内净尺寸宽度减少50毫米，深度减少25毫米。站立位置右侧壁后壁三菱电梯SP-VF轿箱平面图 80 900 350 1600 1356 213 三菱电梯GPS系列轿箱平面图 80 1435 1600 左侧壁 1500 标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-006 三菱轿箱装饰后确认图 1:20 612 挂板式装潢完工后，轿箱内净尺寸宽度减少50毫米，深度减少25毫米。站立位置右侧壁后壁三菱电梯SP-VF轿箱平面图 80 900 350 1600 1356 213 三菱电梯GPS系列轿箱平面图 80 1435 1600 左侧壁 1500 标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-006 三菱轿箱装饰后确认图 1:20 612 踢脚板三面，两面，一面确认内全高内净高原吊顶原踢脚板高度新踢脚板高度=80 踢脚板简图确认;带通风孔不带通风孔标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX -007 带踢脚板轿箱测量图 1:2.5 712 7：带踢脚板轿箱测量图 15 80 踢脚板三面，两面，一面确认内全高内净高原吊顶原踢脚板高度新踢脚板高度=80 踢脚板简图确认;带通风孔不带通风孔标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX -007 带踢脚板轿箱测量图 1:2.5 712 7：带踢脚板轿箱测量图 15 80 30 按照实际开门宽度= 35 79.9° 25 30 100.1° 15 地坎下线到外墙面+装潢层厚度=420 8:标准斜开大门套横压竖结构标准墙厚4 20 门套净高2100+20 30 标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-008 标准斜开大门套 1:5 812 30 按照实际开门宽度= 35 79.9° 25 30 100.1° 15 地坎下线到外墙面+装潢层厚度=420 8:标准斜开大门套横压竖结构标准墙厚4 20 门套净高2100+20 30 标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-008 标准斜开大门套 1:5 812 装修前高出墙面的数值必须确认建筑墙面门套实际的厚度电梯地坎开门距 35 35 标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-009 标准大门套确认图 1:1 912 装修前高出墙面的数值必须确认建筑墙面门套实际的厚度电梯地坎开门距 35 35 标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-009 标准大门套确认图 1:1 912 门板门套连接点门套门滑块标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-010 地坎和门套关系 2:1 1012 确认地坎的型式和连接方式门板门套连接点门套门滑块标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-010 地坎和门套关系 2:1 1012 确认地坎的型式和连接方式门内净高=2100 电梯地坎开门距= 翻边宽度= 门洞预留尺寸= 建筑墙面装修前高出墙面的数值必须确认地坎到外墙面距离= 用户要求和说明：翻边尺寸确认= 标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-011 大翻边门套确认图 1:2 1112 门内净高=2100 电梯地坎开门距= 翻边宽度= 门洞预留尺寸= 建筑墙面装修前高出墙面的数值必须确认地坎到外墙面距离= 用户要求和说明：翻边尺寸确认= 标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-011 大翻边门套确认图 1:2 1112 轿箱宽度轿门操纵壁位置轿门轿箱深度标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-012 双开门轿箱结构简图 1:2 1212 轿箱宽度轿门操纵壁位置轿门轿箱深度标记处数更改文件名签字日期设计日期图样标记重量比例共张第张三洋电梯有限公司 KSLX-012 双开门轿箱结构简图 1:2 1212 电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿第三部分：轿箱装潢解释文件轿箱装潢说明书 09-02（版本） KSLX-BJ-0801 . 轿壁：后壁镜面不锈钢蚀刻图形，侧壁镜面不锈钢喷砂图形后壁中板材料代码：KSLX-BJ1-001-BC 后壁侧板材料代码：KSLX-BJ1-002-BC 侧壁中板材料代码：KSLX-BJ1-003BD . 吊顶：镜面不锈钢喷砂图形配合金箔纸，隐藏日光灯配合筒灯照明 . 扶手：不锈钢圆管造型 KSLX-FS-01 . 地板：PVC地板 KSLX-DB-01 . 安全窗口：不可以提供设计和制作。 KSLX-BJ-0802 . 轿壁：侧壁中板和后壁中板为镜面不锈钢蚀刻图形，侧壁侧板和后壁侧板为镜面不锈钢喷砂图形镀青铜组合后/侧壁中板材料代码：KSLX-BJ2-001BC 后/侧壁侧板材料代码：KSLX-BJ2-002BD-QT . 吊顶：钢板烤漆（标准色为电脑灰白）配合金泊纸，隐藏日光灯配合照明 . 扶手：不锈钢圆管造型镀钛 KSLX-FS-02 . 地板：PVC地板 KSLX-DB-02 . 安全窗口：可以提供设计和制作 KSLX-BJ-0803 . 轿壁：后壁中板为镜面不锈钢蚀刻图形套色镀钛，侧壁中板为镜面不锈钢艺术拉丝图形镀钛，侧壁侧板和后壁侧板为镜面不锈钢喷砂图形套色镀钛后壁中板材料代码： KSLX-BJ3-001BCD-TJ 后/中壁侧板材料代码：KSLX-BJ3-002BCD-TJ 侧壁中板材料代码： KSLX-BJ3-005ABE-TJ . 吊顶：钢板烤漆（标准色为电脑灰白）配合金泊纸，隐藏日光灯配合照明 . 扶手：不锈钢圆管造型镀钛 KSLX-FS-03 . 地板：PVC地板 KSLX-DB-03 . 安全窗口：可以提供设计和制作。 KSLX-BJ-0804 . 轿壁：后壁中板为镜面不锈钢蚀刻图形局部镀钛，侧壁中板为镜面不锈钢蚀刻并局部喷砂，侧壁侧板和后壁侧板为镜面不锈钢后壁中板材料代码：KSLX-BJ4-001BC-TJ 侧壁中板材料代码：KSLX-BJ4-003BCD-TJ . 吊顶：镜面不锈钢配合金泊纸，隐藏日光灯配合照明 . 扶手：不锈钢圆管造型镀钛 KSLX-FS-04 . 地板：PVC地板 KSLX-DB-04 电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿 . 安全窗口：可以提供设计和制作 KSLX-LD-0801 l轿壁：后壁中板为镜面蚀刻镀钛金图形侧壁中板为整面铝蜂窝石材（标准配置为埃及米黄石），侧壁侧板为镜面不锈钢镀钛金，（可以改为镀其他颜色）后壁中板材料代码：KSLX-LD1-001BC-TJ 后壁侧板材料代码：KSLX-LD1-002BC-TJ 侧壁侧板材料代码：KSLX-LD-B-TJ . 吊顶：钢板外贴高级柔饰贴面材料配合金箔纸，隐藏日光灯配合筒灯照明 . 扶手：扁平不锈钢（宽度为 80厚度 6毫米） KSLX-FS-05 . 地板：PVC地板 KSLX-DB-05 . 安全窗口：可以提供设计和制作 KSLX-LD-0802 . 轿壁：后壁为镜面不锈钢蚀刻图形镀钛金与铝蜂窝石材艺术喷砂图形组合，侧壁为镜面不锈钢蚀刻图形镀钛金。后壁侧板材料代码：KSLX-LD2-001BC 侧壁中板材料代码：KSLX-LD2-002BC-TJ 侧壁侧板材料代码：KSLX-LD2-002BC-TJ . 吊顶：钢板外贴高级柔饰贴配合金泊纸，隐藏日光灯配合射灯照明 . 扶手：扁平不锈钢蚀刻图形镀钛金（宽度为 80厚度 6毫米） KSLX-FS-06 . 地板：PVC地板 KSLX-DB-06 . 安全窗口：可以提供设计和制作 KSLX-LD-0803 . 轿壁：后壁为铝蜂窝石材做艺术雕刻处理（分为上下两件组合），侧壁为镜面不锈钢蚀刻图形套色镀钛金侧壁中板材料代码：KSLX-LD3-001BC 侧壁侧板材料代码：KSLX-LD3-002BC . 吊顶：钢板烤漆，内藏灯管配合发光云石灯片照明 . 扶手：不锈钢圆管造型镀钛 KSLX-FS-07 . 地板：PVC地板 KSLX-DB-07 . 安全窗口：可以提供设计和制作 KSLX-LD-0804 . 轿壁：后壁为镜面不锈钢蚀刻图形镀钛金并局部喷砂，侧壁为铝蜂窝石材艺术雕刻组合后壁中板材料代码：KSLX-LD4-001BCD-TJ 后壁侧板材料代码：KSLX-LD4-002BCD-TJ . 吊顶：钛金不锈钢框架配合发光云石片，射灯配合日光灯照明。 . 扶手：镜面不锈钢圆管造型 KSLX-FS-08 . 地板：PVC地板 KSLX-DB-08 . 安全窗口：可以提供设计和制作 KSLX-SK-0801 . 轿壁：后壁与侧壁都为镜面不锈钢蚀刻图形组合电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿后壁中板材料代码： KSLX-SK1-001BC 侧壁中板/后壁侧板材料代码： KSLX-SK1-002BC 侧壁侧板材料代码： KSLX-SK1-B . 吊顶：不锈钢框架，中间乳白色亚克力顶板，隐藏日光灯配合照明 . 扶手：扁平不锈钢 KSLX-FS-09 . 地板： PVC地板 KSLX-DB-09 . 安全窗口：可以适用所有电梯厂家的电梯型号。 KSLX-SK-0802 . 轿壁：侧壁为镜面不锈钢蚀刻图形，后壁为镜面不锈钢蚀刻图形镀玫瑰金后壁中/侧板材料代码：KSLX-SK2-001BC-MGJ 侧壁中/侧板材料代码：KSLX-SK2-002BC . 吊顶：钢板烤漆或外贴 3M柔饰贴，射灯照明 . 扶手：扁平不锈钢 KSLX-FS-10 . 地板：PVC地板 KSLX-DB-10 . 安全窗口：可以提供设计和制作。 KSLX-SK-0803 . 轿壁：后壁为镜面不锈钢组合，侧壁中板为镜面不锈钢蚀刻图形镀钛金，侧壁侧板为镜面不锈钢后壁侧/中板材料代码： KSLX-SK3-B 侧壁中板材料代码： KSLX-SK3-001BCE-TJ 前壁代码： KSLX-SK3-002BD-TJ ●吊顶：镜面不锈钢框架配合发光云石片，间接日光灯照明 . 扶手：镜面不锈钢圆管造型 KSLX-FS-11 . 地板：PVC地板 KSLX-DB-11 . 安全窗口可以适用所有电梯厂家的电梯型号。 KSLX-SK-0804 . 轿壁：后壁为镜面不锈钢蚀刻线条和图形，侧壁中板为镜面不锈钢并喷砂图形，侧壁侧板为镜面不锈钢后壁中板材料代码：KSLX-SK4-001BC-TJ 后壁侧板材料代码：KSLX-SK4-002BC-TJ 侧壁中板材料代码：KSLX-SK4-003BD . 吊顶：钢板烤漆艺术镂空并内附亚克力灯片凸出高度 10毫米，隐藏日光灯照明。（合叶式轿顶结构，更换灯具方便） . 扶手：镜面椭圆不锈钢 KSLX-FS-12 . 地板：PVC地板 KSLX-DB-12 . 安全窗口可以适用所有电梯厂家的电梯型号 KSLX-ZZ-0801 . 轿壁：后壁中板为钢板表面外贴高档装饰木纹柔饰贴，后壁侧板与侧壁侧板为镜面不锈钢蚀刻图形相同，侧壁中板为镜面不锈钢蚀刻图形配合。（钢板厚度 1.2毫米）后壁中板材料代码：木纹柔饰贴侧壁侧板材料代码：KSLX-ZZ1-001BC 侧壁中板材料代码：KSLX-ZZ1-002BC 电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿后壁侧板材料代码：KSLX-ZZ1-003BC . 吊顶：钢板结构外贴高级柔饰贴配合金箔纸，隐藏日光灯配合筒灯照明。 . 扶手：金属管镶嵌实木 KSLX-FS-13 . 地板：PVC地板 KSLX-DB-13 . 安全窗口没有。 KSLX-ZZ-0802 . 轿壁：后壁中板/侧壁中板用镜面不锈钢蚀刻图形与后壁侧板/侧壁侧板用高档装饰木纹柔时贴组合（钢板厚度 1.2毫米）后/侧壁中板：KSLX-ZZ2-001BC 侧壁侧板材料代码：木纹柔时贴后壁侧板材料代码:木纹柔时贴 . 吊顶：镜面不锈钢，乳白色亚克力艺术图形顶板，隐藏日光灯配合筒灯照明 . 扶手：金属管镶亚克力水晶扶手 KSLX-FS-14 . 地板：PVC地板 KSLX-DB-14 . 安全窗口可以适用所有电梯厂家的电梯型号。 KSLX-ZZ-0803 . 轿壁：后壁中板镜面不锈钢蚀刻套色镀钛金图形与后壁侧板镜面不锈钢蚀刻套色镀钛金图形配合，侧壁用钢板表面贴高档柔饰贴装饰。（钢板厚度 1.2毫米）后壁中板材料代码：KSLX-ZZ3-002BC-TJ 后壁侧板材料代码：KSLX-ZZ3-001BC-TJ . 吊顶：钢板烤漆配合金泊纸，隐藏日光灯配合射灯照明 . 扶手：金属管镶嵌实木 KSLX-FS-15 . 地板：PVC地板 KSLX-DB-15 . 安全窗口没有。 KSLX-ZZ-0804 . 轿壁：后壁中板镜面不锈钢蚀刻套色镀钛金图形与后壁侧板镜面不锈钢蚀刻套色镀钛金图形配合，侧壁用钢板表面贴高档柔饰贴装饰。（钢板厚度 1.2毫米）后壁中板材料代码：KSLX-ZZ4-001BC-TJ 后壁侧板材料代码：KSLX-ZZ4-002BC-TJ . 吊顶：钛金板艺术镂空内附云石灯片，隐藏日光灯照明 . 扶手：金属管镶嵌实木 KSLX-FS-16 . 地板：PVC地板 KSLX-DB-16 . 安全窗口可以适用所有电梯厂家的电梯型号第四部分：轿箱图片 +文字说明 1：本图片中的材料和文字说明不代表我们公司产品不可以变更。 2：如果用户提出更换吊顶或配套的地面，则在询价单中详细说明。 3：装潢板材的颜色可以按照用户的喜好进行更改，需要在询价单中说明。 4：图示中的扶手是原始的设计方案，如果用户提出异议，请采用第九部分的《扶手标准配套表》作为询价和解释的原则。电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿第五部分：吊顶文件和代码吊顶部分的说明 1：本图册中设计的吊顶配套电梯型号是三菱 GPS系列。 2：遇到以下电梯型号需要向用户索取有关参数见销售支持文件《电梯常用图型和确认文件》中有关吊顶的图纸。通力电梯，东芝住宅类电梯，迅达电梯，广州日立住宅类电梯。其他通风系统设计在轿箱内的电梯电梯轿顶设计有台阶的电梯（需要现场观看）３：吊顶设计的通风口未在现有图案中表示，需要用户确认通风位置。电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿六部分：扶手效果图说明文件１：扶手的标准长度计算公式如下轿箱宽度－３００毫米＝后壁扶手长度轿箱深度－３００毫米＝侧壁扶手长度２：不锈钢牌号均为ＳＵＳ３０４材质。３：木质扶手为实木结构。电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿第七部分：地板效果图说明１：现有图片为计算机设计的结果。会和大理石实际的颜色有差异。以实际供货颜色为准。２：现有大理石地面的结构为铝蜂窝板复合材料，表面的大理石为真实天然大理石加工而成。３；地板重量每平方米不超过１４公斤。４：标准配置为高级橡塑ＰＶＣ地板。５：ＰＶＣ地板出厂前，背面有双面胶，一般的电梯公司可以自行安装。６：ＰＶＣ地板出厂前分为２大片。（前半部分和后半部分）电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿第八部分：装潢询价单的标准格式 A B C D E F G H I J K 4 三洋电梯有限公司电梯装潢询价单 (非标版本) 5 客户名称销售代表 6 电梯品牌及型号高度询价单号 7 序号部件名称型号和规格颜色和特征数量规格（宽×深）净高全高询价时间要求完成时间 8 1电梯轿箱 9 2后轿壁装饰 10 3侧轿壁装饰 11 4吊顶 12 5地面PVC 13 6扶手 14 7照明灯具配置 15 8踢脚板轿厢图片或蚀刻图案 16 9轿门 17 10层门 18 11大包门套 19 12标准小门套 20 13非标门套 21 22 23 说明：本单据仅限于客户提供相关定单资料，以作为我公司进行报价的基础依据。电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿第九部分：扶手配套适用范围表三洋电梯有限公司电梯装潢扶手标准配套表轿箱代码扶手代码 FS-01 FS-02 FS-03 FS-04 FS-05 FS-06 FS-07 FS-08 FS-09 FS-10 FS-11 FS-12 FS-13 FS-14 FS-15 FS-16 KSLX-BJ-0801 ○ ○ ○ ○ ○ ○ ○ ○ KSLX-BJ-0802 ○ ○ ○ ○ ○ ○ ○ ○ KSLX-BJ-0803 ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-BJ-0804 ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-LD-0801 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-LD-0802 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-LD-0803 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-LD-0804 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-SK-0801 ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-SK-0802 ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-SK-0803 ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-SK-0804 ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-ZZK-0801 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-ZZK-0802 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-ZZK-0803 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ KSLX-ZZK-0804 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 配套说明 1 表格中○表示可以选择,空白处表示不可以选择. 2 扶手如果用户没有提出其它要求,则按照标准顺序号投产. 3 如果用户选择了列表中没有标配的扶手 ,则需要另行增加扶手加价. 4 红色部分为需要加价的,蓝色部分是不需要加价的. 5 其它用户提出特殊要求,而不在我们供货范围之内的扶手 ,请向技术部门咨询. 6本标准制定日期2009年06月12日, 电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿第十部分：如何与用户沟通如何与用户沟通当有用户打电话来需要购买我们的产品时，我们需要如何沟通呢？ 1：搞清楚对方是电梯公司还是电梯的管理者，比如物业公司，或者是电梯的所有者，针对电梯公司的用户，注意说话的方式，轻易不要涉及到电梯专业的术语和技术问题，轿厢类装潢的问题大致如下， 1）您需要什么样的装潢？标准的还是非标准的？标准的是指我们样本上印刷出来供所有客户选择的产品。非标准的，是指用户自己有设计方案的询价。非标装潢类的询价，需要用户提供 3D效果图 CAD设计图，图中所涉及的材料的品牌，规格，种类。如果用户需要第三类成品轿壁装潢，则需要提供详细的技术图纸。 2）您电梯使用的场所是什么性质。（不同的场所，需要的档次不一样。可以考虑给用户提供合适的装潢方案。高档写字楼，宾馆，医院，餐饮行业，娱乐行业。普通住宅楼，高档写字楼。 3）您的电梯的载重量是多少？（载重量决定了电梯的最大面积，也就决定了我们可以提供装潢的种类和价格范围。 4）您的轿厢规格是多大？。宽和深（ 5）您的电梯是多大开门距？是中分门还是旁开门？（一般的电梯 1000公斤载重量的为 900 毫米中分门，了解开门距和开门方式，对方会认为，你是懂电梯的，不是外行，他会很重视和你说话的语气，不会乱说了。） 6）电梯的品牌是什么，（在这里，需要说明品牌是很重要的，可以知道对方的公司或用户身份的性质，如果他在很短的时间不加思索的说出电梯的品牌，那他一定是很熟悉的品牌，至少是有备而来和你交谈的） 7）您的轿门和厅门需要装潢吗？需要什么材料？你们自己可以包不锈钢门板吗？如果需要我们来包不锈钢，收取的费用中包括材料费，板金加工费粘接门板需要的 VHB胶带和其他辅助材料费。原有门板的附件比如门板的塑胶镶条，层门安全门锁的拆卸和安装。轿门的安全触板，门刀的拆卸和安装。这些都是我们收取合理费用的理由。（支持图纸见 XSWJ-005） 8）对于非标设计，并需要我们安装的情况下，销售人员必须亲自到现场去了解情况，到工地需要注意以下问题，戴安全帽（一般甲方会在现场提供的），穿厚一点鞋底的鞋，带上卷尺。有时用户会把测量工作交给我们负责，去工地的目的是要了解工地的进展，同时告诉对方我们很重视这个工程。并可以和用户面对面的沟通。电梯装潢销售指导手册三洋电梯有限公司编制：三洋电梯深圳分公司时间：公元 2009年 6月 13日第二稿 9）当他提出一个方案，比如要铂金系列第一个方案的时候，以上的几个问题中，最重要的是，载重量，规格，电梯品牌。知道了品牌可以说明是否需要踢脚板（品牌说明这家公司的实力，比如三菱，日立，，他们面对的一定是有实力的用户，他们对产品的档次和我们公司的实力是有要求的。） 10）在确认报价内容的时候，要注意报价单上所罗列出的每一个问题，细节决定成败，比如轿内净高问题，一般的电梯的内净高的是 2470左右，大部分无机房电梯比如通力电梯的无机房电梯，广州日立的住宅电梯，东芝公司的住宅类电梯，内高度设计的很小，内全高只有 2300左右，除去吊顶的 100毫米，内净高度只有 2200毫米左右，但是许多商务型电梯的内全高在出厂前设计的很高，达到 2600左右，包括门板在内，国家标准的不低于 2100，很多高档电梯门板的高度设计在 2200左右，确认参数对于正确报价是至观重要的。我们报价的基本条件是按照内净高不超过 2450毫米，载重量为 1000公斤，轿箱宽度 1600以内，深度 1500以内，超出这些数值，就必须重新核算价格 11）如果用户拿出自己的设计方案，你就必须认真对待，用户是有备而来的，可能以前已经在其他公司询问过价格了，你可以回答给我们点时间研究一下，和用户面对面交谈时，要搞清楚装潢内容的每一个细节。包括三面轿壁，吊顶，前壁总成，轿门板和层门板，踢脚板，并要求对方确认设计图纸中出现的每一个部件的材料的名称，性质，特征， 12）如果用户提出要对电梯的某些部件进行改造或要求我们提供零部件，要求他们提供相关的技术参数和图纸，由于厂家不同，很多
